前言
幕墙四建筑物的外墙维护,不承重,看上去就像幕布一样挂上去的,是现代大型和高层建筑常用的轻质墙体,这期我们来了解一种幕墙。
幕墙从用途上可分为:建筑幕墙、构件式建筑幕墙、单元式幕墙、玻璃幕墙、石材幕墙、金属板幕墙。全玻璃幕墙、点支撑玻璃幕墙等。其中金属板幕墙又分为:不锈钢幕墙、铝塑板幕墙、铝单板幕墙等。
这期我们了解的是铝单板幕墙,以及铝单板鳞片幕墙。
01·产品规格及分类
Classification
铝单板幕墙就是用铝板制成的幕墙。铝单板的结构主要由面板、加强筋、挂耳等部件组成,也可在面板背面加填隔热矿岩棉。
铝单板的厚度主要采用1.5mm、2.0mm、2.5mm、3.0mm板材,小于或大于此厚度的铝板成本在正常的成本基础上均有所增加。铝幕墙板厚度主要采用2.0mm、2.5mm3.0mm板材,市面上有4.0mm、5.0mm厚的铝板。
由于铝单板本身可塑性很高,铝单板幕墙主要用于一些大型的商场的内外装饰、各大型酒店的大堂门面、柱的装饰、高架走廊、人行天桥、电梯包边、阳台包装、广告指示牌、室内异型吊顶等装饰。
02·材料特性
Performance
1、可塑性高,由于铝的硬度比较,具有很好的金属延展性,可以任意塑造出不同的造型,并且幕墙铝单板的生产制作简单,安装步骤简易。
2、具有抗腐蚀性。耐候性,能够有效的抵抗紫外线,不怕风吹日晒,经过氟碳漆表面处理的铝单板可以保持长达25年不褪色。
3、绿色环保,铝单板幕墙板是属于可回收再利用产品,有利于环保,属于国家提倡的
4、自重轻,仅为大理石的五分之一,是玻璃幕墙的三分之一,大幅度减少了建筑结构和基础的负荷,而且维护成本低,性价比高。
5、保温隔热、防火性好,铝单板幕墙,通过冲孔,加装吸音棉,即可满足隔音隔热和保温等需求;铝单板幕墙是金属材质的,是天然的防火建材之一,经检测,铝板防火等级高达A2级,熔点高达660度,是优秀的防火建材之一。
6、隔音效果好,经检测,铝单板产品隔音高达29-32分贝,相当于实体砖墙的隔音效果,在基建工程中,常用于机场隔音屏障,有效解决交通噪音对居民影响。
03·施工及安装节点
Install nobe
一、主要机具
电焊机、切割机、手电钻、拉铆枪、筒式注胶枪。便携式气压清洗机、滑轮、棕绳、尼龙绳、螺丝刀、工具刀、泥灰刀等。
二、工艺流程
测量放线→校对施工图→埋板施工→钢框施工→调整→框架满焊→防腐处理→隐蔽验收→板材检验→板材安装→清洗→验收
1、弹线定位
①根据幕墙分格大样图和标高点,进出位线及轴线位置。采用重锤、钢丝线测量器具以及水平仪等工具在主体上定出幕墙平面。立柱分格及转角等基准线,并用经纬仪进行调整,复测;
②幕墙分隔轴线的测量放线应与主体结构测量放线相配合,以免误差累积,误差大于规定的允许偏差时(包括垂直偏差值)应征得甲方、监理、设计人员的同意后,适当调整幕墙的轴线,使其符合幕墙的构造需求;
③对高层建筑的测量应在风力不大于四级的情况下每天定时进行;
2、预埋件施工
由于主体结构已完成,但幕墙与主体连接的预埋件未做,需要后补埋件的制作安装。后置埋件应与土建主体结构相连接。墙面后置铁板与螺栓焊接,螺杆距混凝土边缘≥250mm,螺母应电焊防止松脱,电焊后做防腐处理;
后埋件采用锚栓与主体结构可靠连接。
3、龙骨安装
①将主龙骨先与连接支座固连,然后再与先行已焊主体预埋件的角钢支座连接,并进行调整和固定,先电焊,后满焊。龙骨施工质量的好坏直接影响到铝单板的干挂质量,所以应严格控制龙骨的安装质量;
②安装横龙骨,横龙骨安装要严格控制水平度。因水平度直接影响铝单板横缝的质量,水平公差应控制在±1mm内,调整好后满焊。
4、防腐处理钢框焊接后,均涂防锈漆两遍。
5、隐蔽验收
①检查构件与主体结构的连接点的安装;
②检查钢框之间的连接形式及焊接质量;
③检查防雷接地的连接是否正确有效,是否能达到设计防雷要求;
④锚栓拉拔力检测,检测合格后进行铝单板安装。
6、铝单板安装施工
①铝单板进场后应严格按规范要求检验并按产品编号分类摆放。

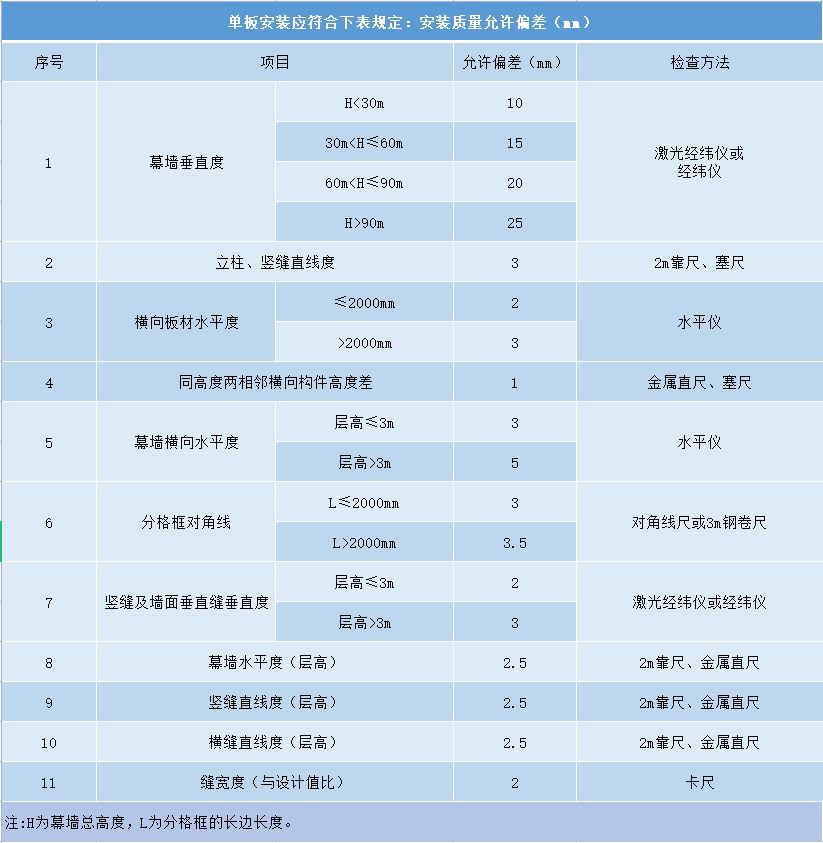

②铝单板安装前应用细钢丝拉好控制线,保证安装精度,铝单板安装应符合下表规定:
7、密封胶施工
①打胶前应在板四周粘好保护胶带,防止受污染,用钢刷清理板材周围缝内的灰尘;
②胶厚度应为6-8mm,胶表面平滑美观,无褶皱。
8、铝单板表面清理
铝单板安装完应检查、修补清理一遍,拆架子时应注意成品保护。
三、注意事项:
1、抗变形能力:用科学的力学来计算幕墙系统的每个重要部位,不仅要考虑风压、自重、地震、温度等作用的影响,还要仔细校核埋件、连接系统、龙骨系统、面板及紧固件,保障幕墙的安全性。
2、板块固定方式:要采用定距压紧的固定方式,进而保证幕墙表面的平整度。因为板块各个固定点的受力不一致会造成面材的变形影响外饰效果。
3、板块采用浮动式连接:既保证了幕墙变形后的恢复能力,又保证幕墙的整体性,不会使幕墙因受作用力而造成变形,避免幕墙表面鼓凸或凹陷情况的发生。
4、复合型面材材料拆边要有补强措施:因为复合型面板材料的折边只保留了正面板材厚度,厚度变薄,强度降低,因此应当有补强措施。
5、选用材料要符合规范、标准及设计要求:目前市场上材料的质量也不尽相同,选择合格的材料,是保证幕墙质量之根本,必须采用严格的检查手段和方法以保证材料的质量。
6、防水密封要合理:不同的密封方式价格也不尽相同,选择适合的密封方式用于工程中,保证幕墙的功能及外饰效果。可供选择的方式有:结构防水、内部防水、打胶密封。
鳞片铝单板属于铝单板中异型铝单板,又叫异型鳞片铝单板。主要应用于各种建筑的外立面。
异型鳞片铝单板外立面还可以做出动态的效果:静态铝单板鳞片得益于不通过角度组合的几何鳞片铝单板从而呈现出动态的效果。
04·应用案例
Application case
重庆麓悦江城城市会客厅由国际建筑事务所10 Design设计,该项目总建筑面积约9千平方米,共五层高的主体建筑坐落于中国重庆的位于陡峭的山坡上。

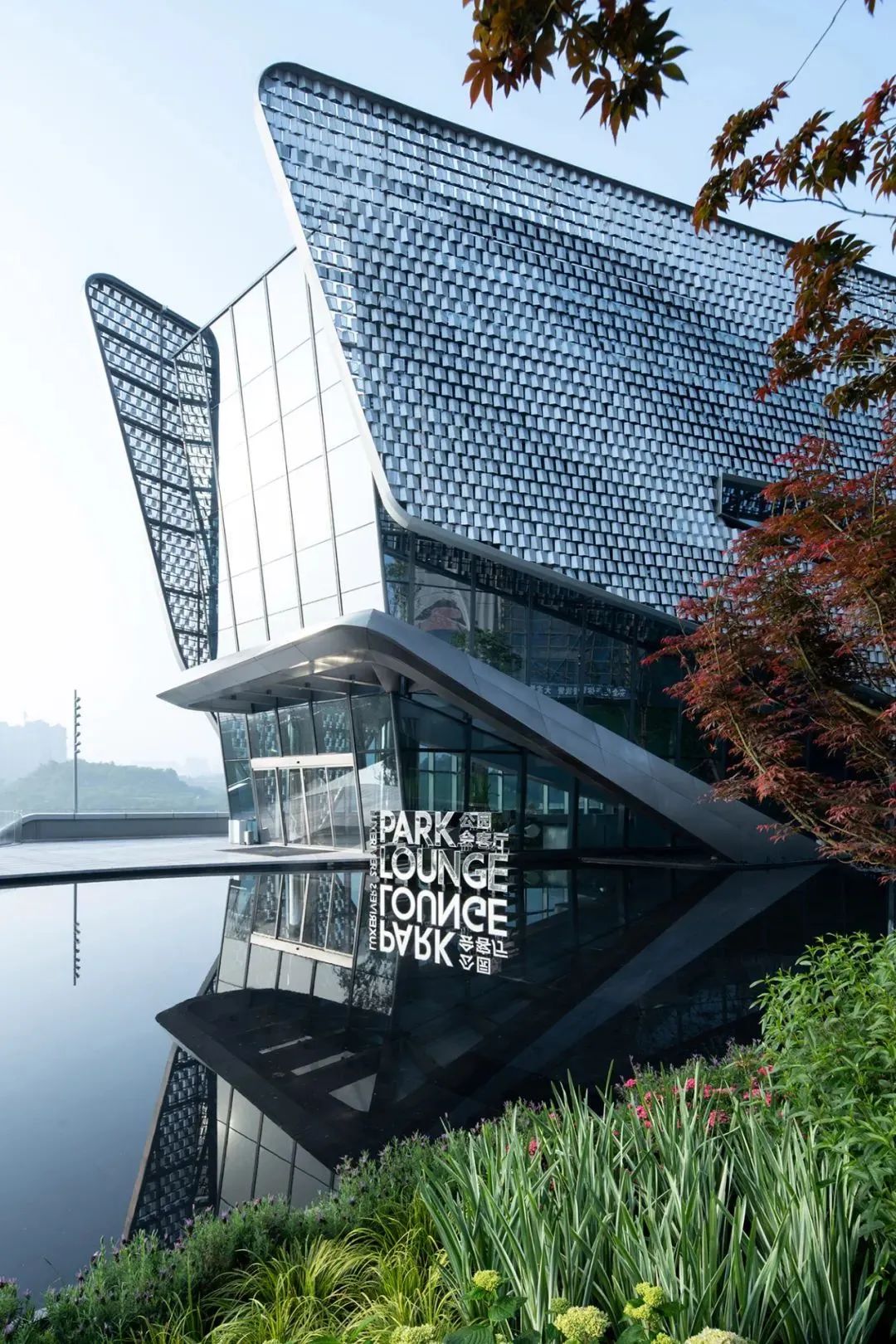

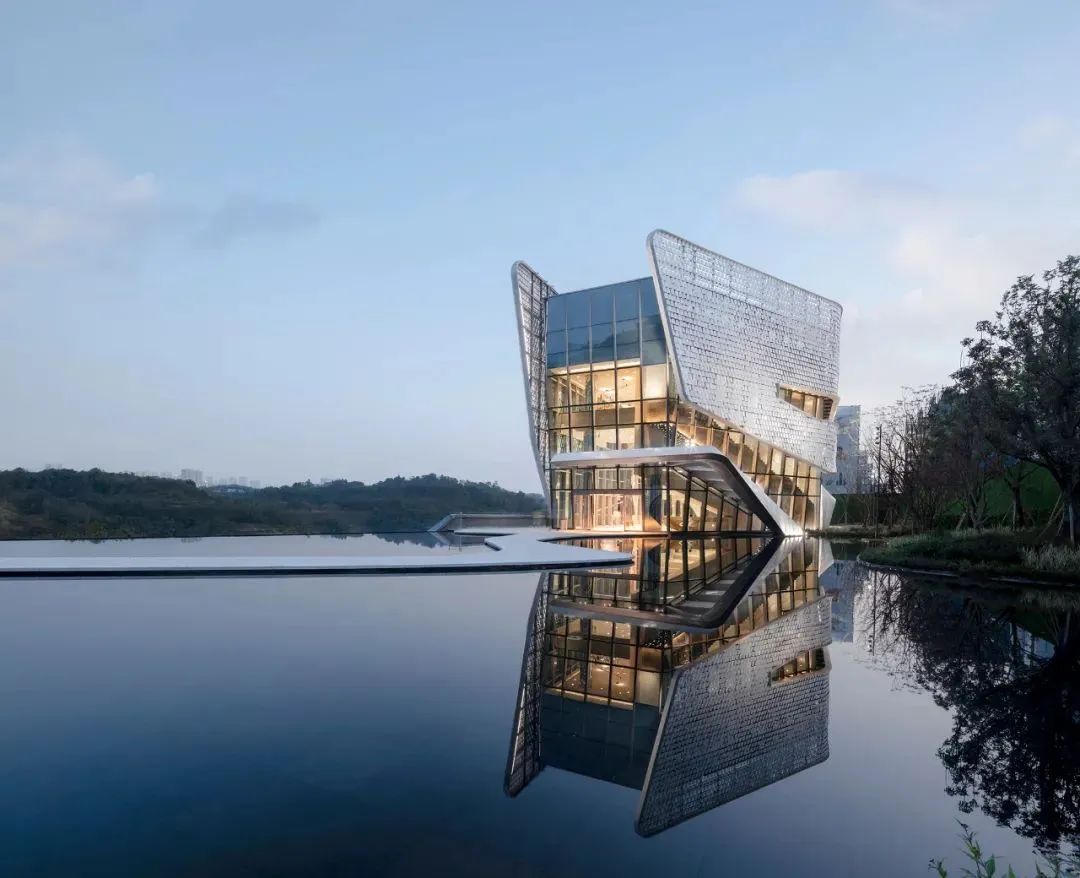

▲水中倒影

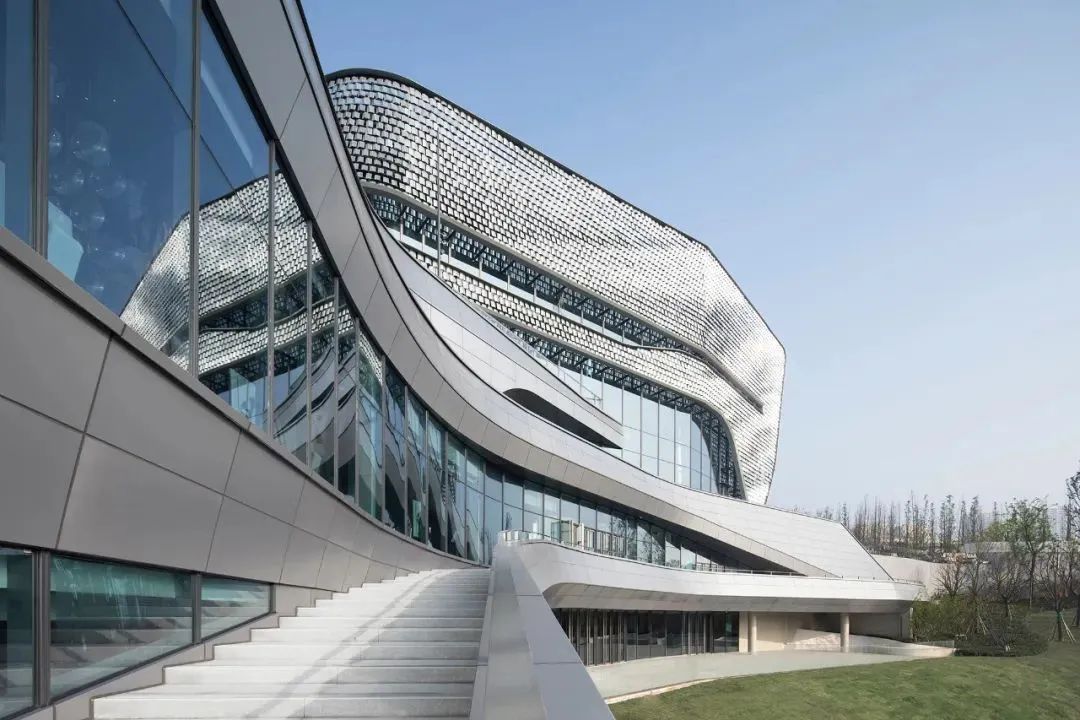

▲项目近景

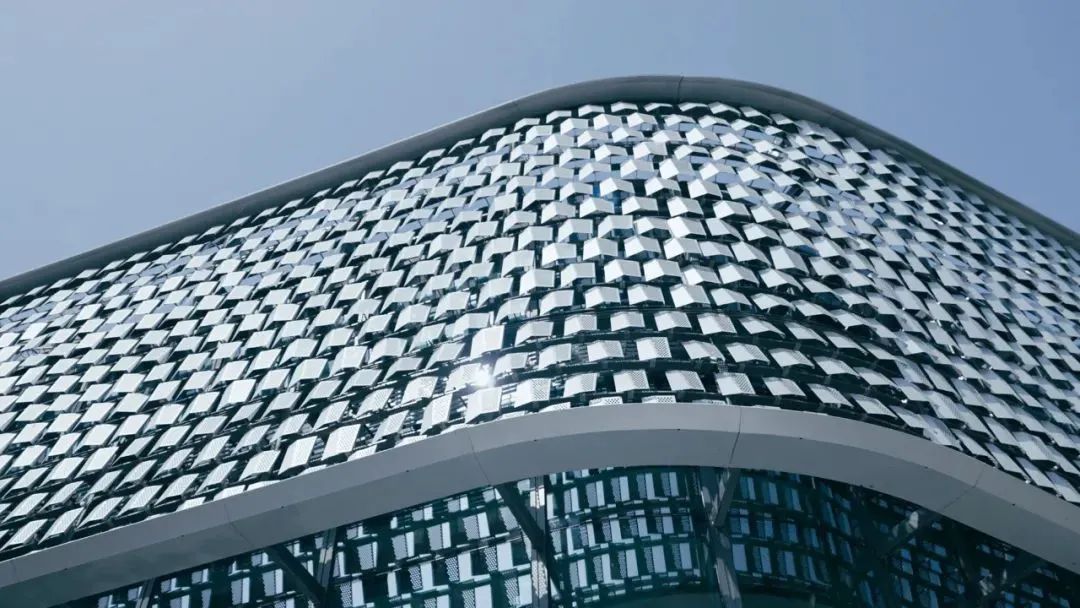

▲波光粼粼的外立面

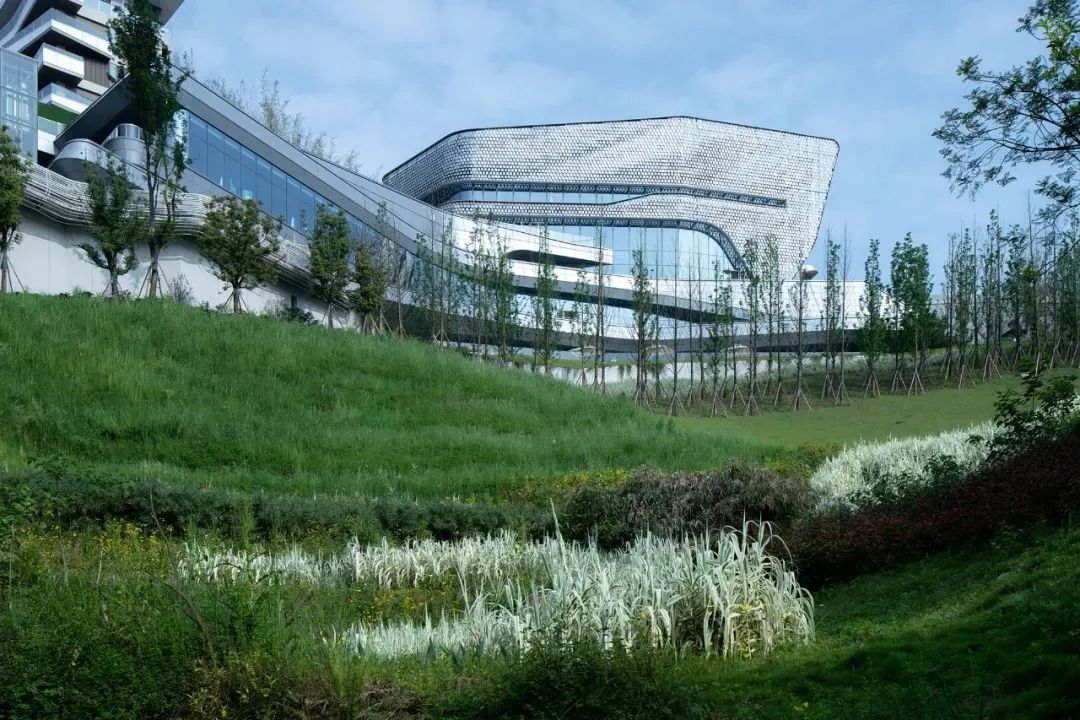

▲项目外观
鳞片幕墙由8527片成角度的穿孔金属板组成:不同角度组合的几何状鳞片铝单板,外立面铝单板由6种不同规格、不同角度的铝单板鳞片与11种不同角度的304不锈钢连接件一一结合。
▲玻璃幕墙

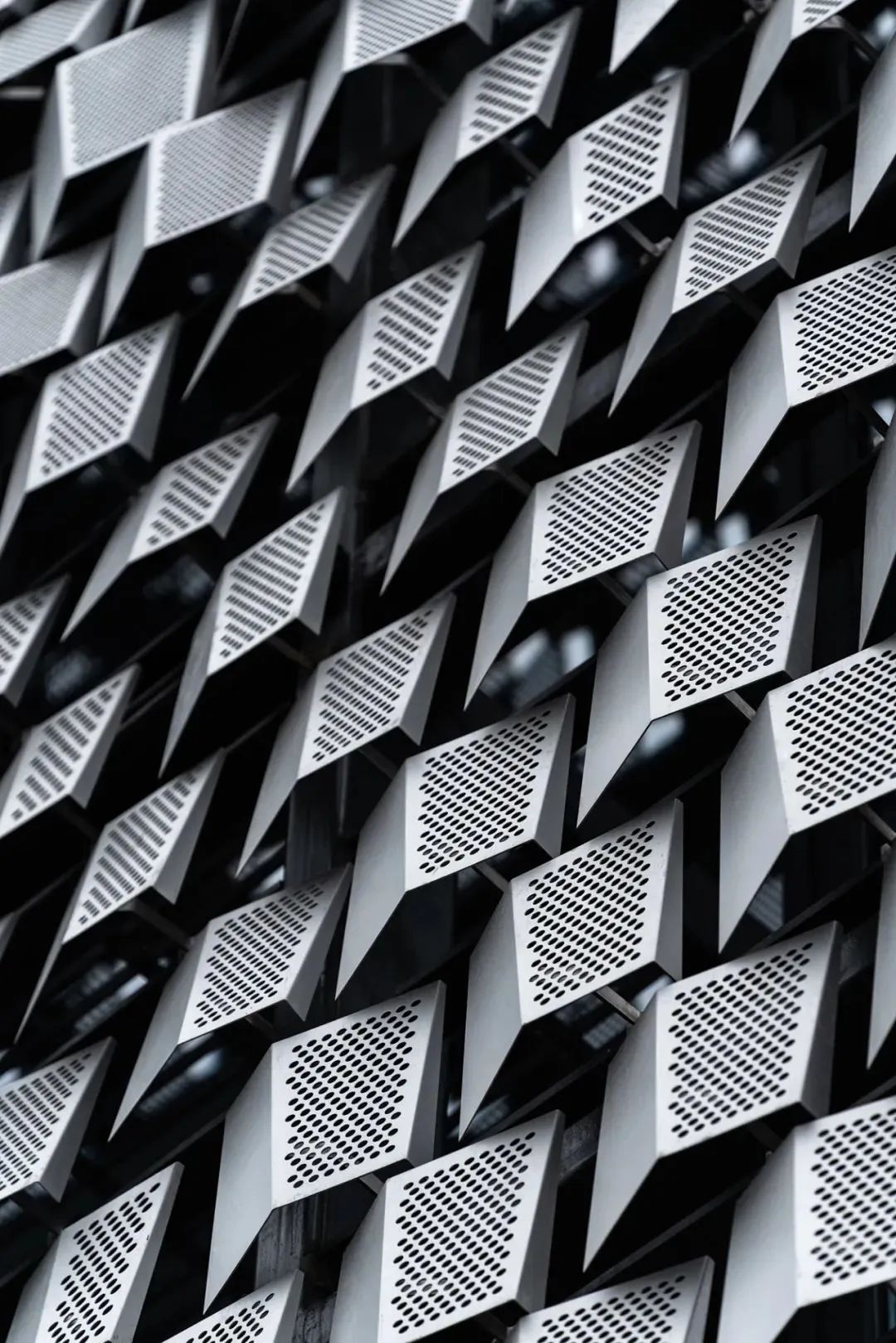

▲鳞片幕墙
正是这样外立面才在不同角度都能够营造波澜起伏的动态美,并为项目创造独特而富有动感的形态。
世茂·浪花艺术馆位于天津东部沿海的滨海新区,由北京日清建筑设计,是一个集娱乐放松,寓教于乐及文化于一体的多元化生活地块。

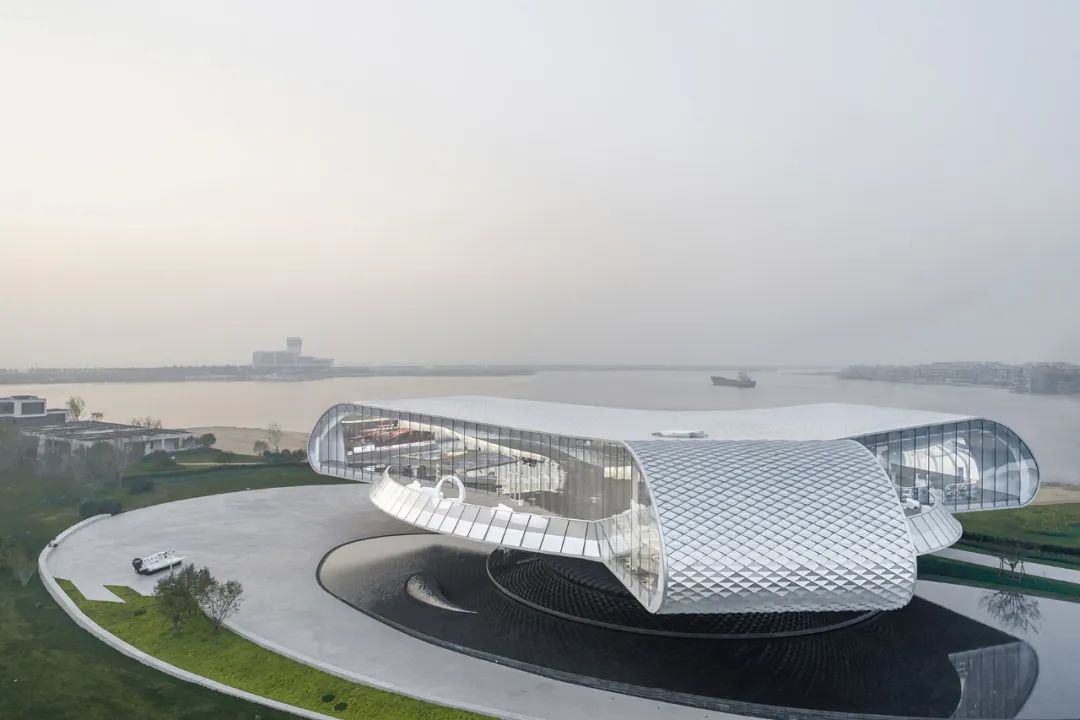

▲从露台上可以看到不同方向的景色
建筑以浪花为意象,造化海上镜像,形成了建筑和自然之间的对话体系。

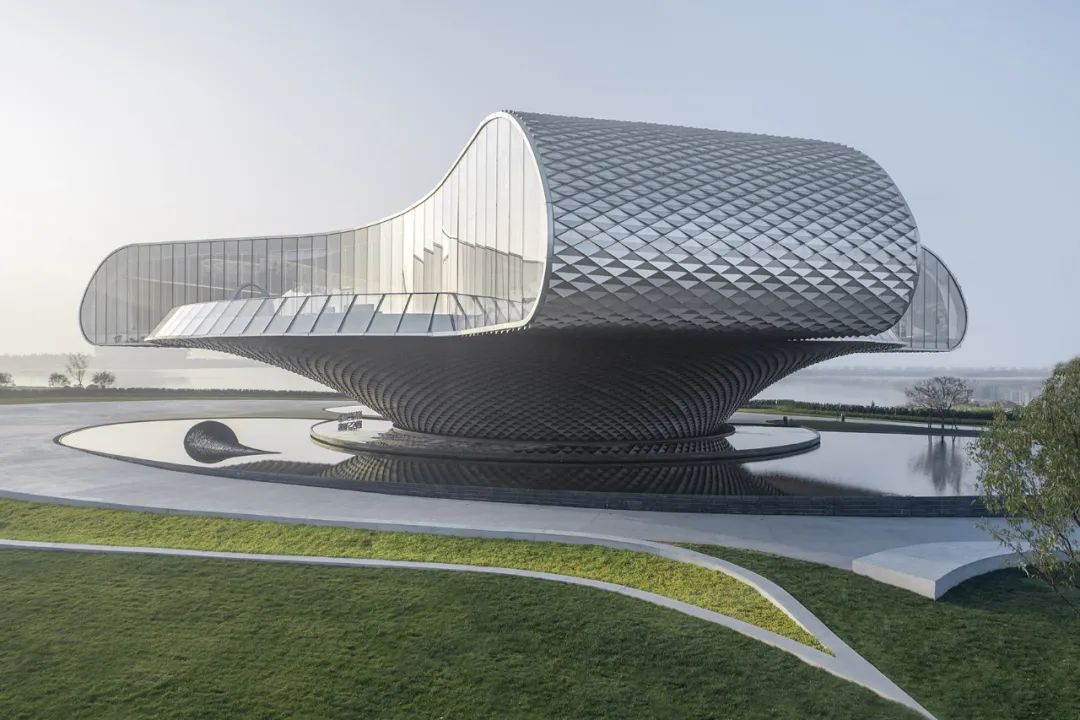

▲艺术馆设有三个户外露台

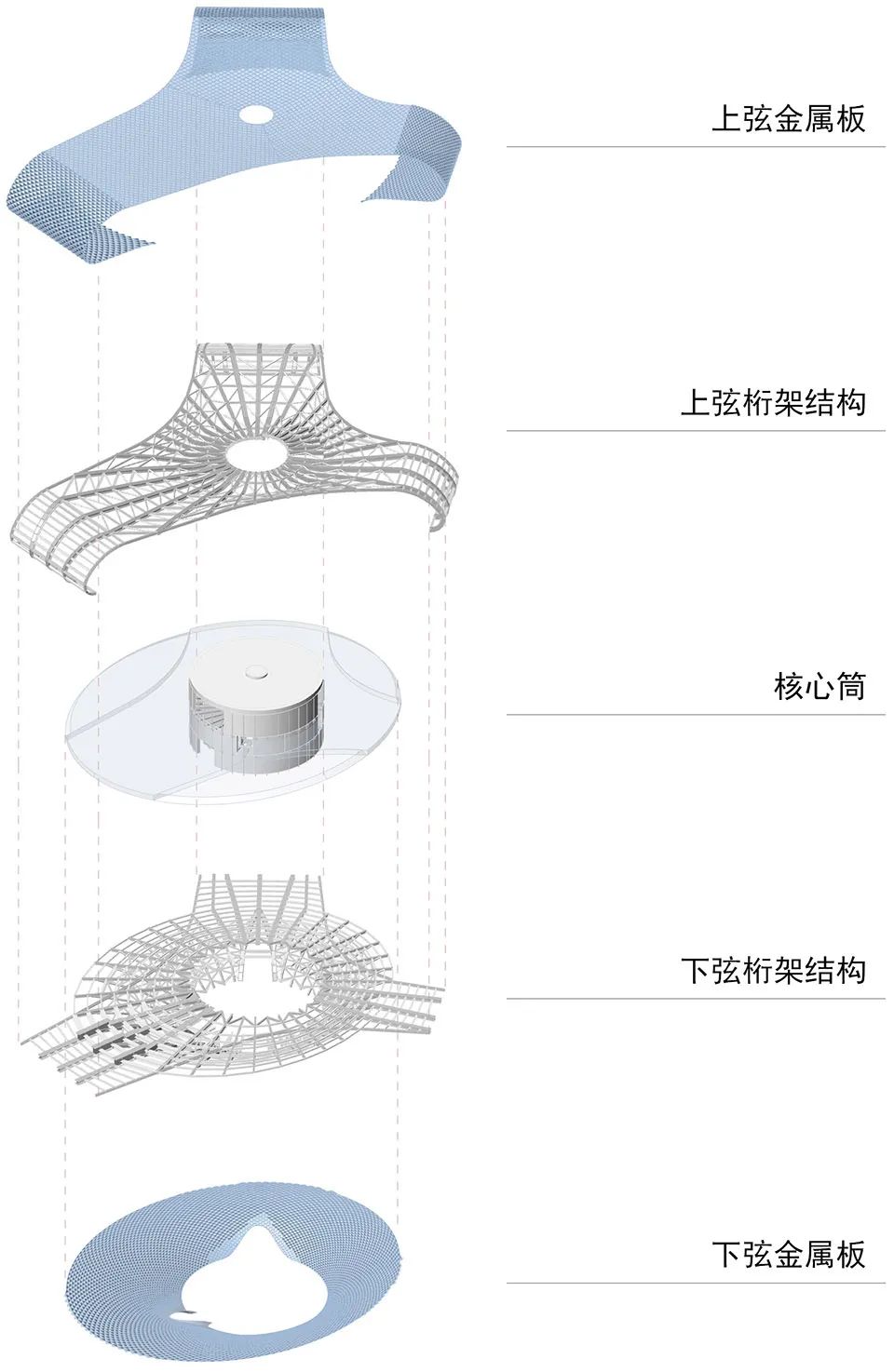

▲结构分解图
建筑的表皮运用一体化参数化设计,鱼鳞片状的铝板微妙的变化排布,使外立面从各个角度反射不同时刻的阳光,建筑周围的水池对光线的漫反射,再次投射到鳞片状的立面上,使建筑呈现出丰富的光影变化。

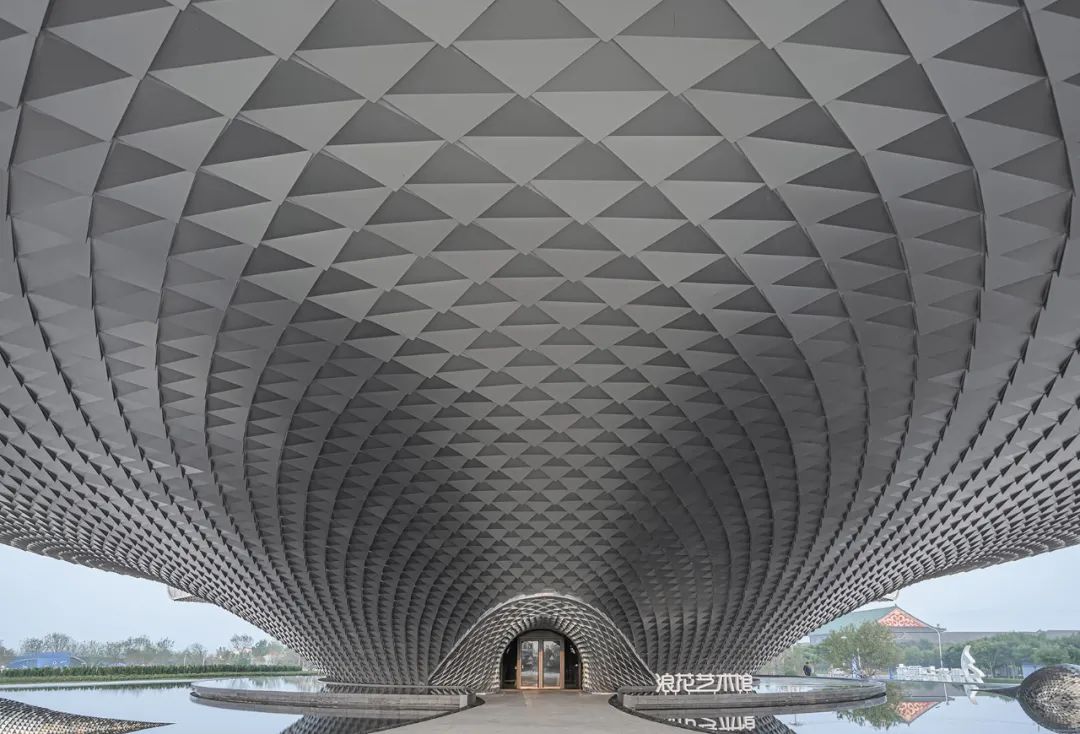

▲立面鳞片细部
鱼鳞片状的铝板运用BIM技术,一万三千多片不同规格的铝板在外立面做各种转变贴合,实现了富有韵律变化的双向螺旋而上的肌理感。
上海市公共安全教育实训基地所在的东方绿洲公园位于青浦区朱家角镇山湖东岸,是上海唯一的集拓展培训、青少年社会实践、团队活动以及休闲旅游为一体的大型公园。

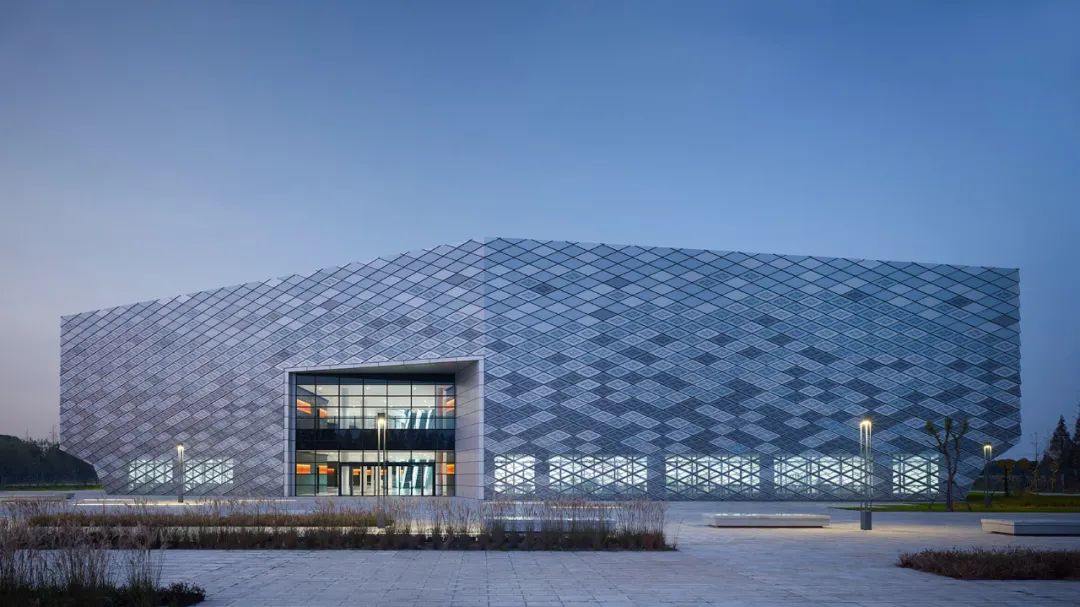

▲建筑南立面夜间视角

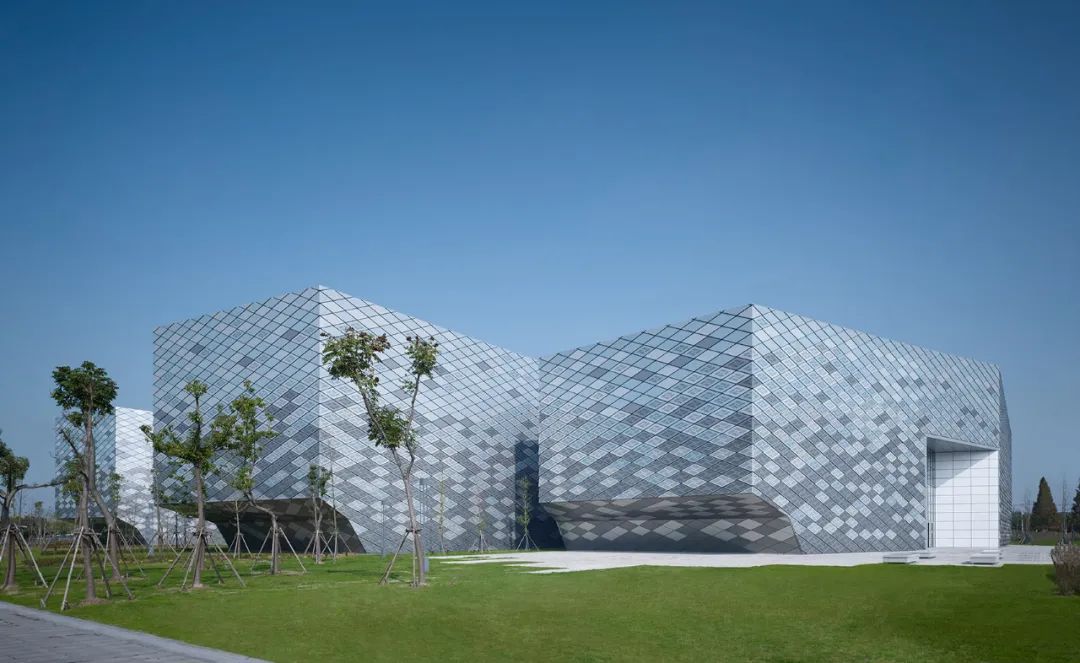

▲基地街道西南侧视角
由gmp.冯.格康,玛格及合伙人建筑师事务所设计,整个建筑群外立面、屋面覆盖菱形鳞片状铝板,仅有位于南北侧入口以及建筑体之间接缝处为玻璃幕墙。
▲建筑上层悬挑结构

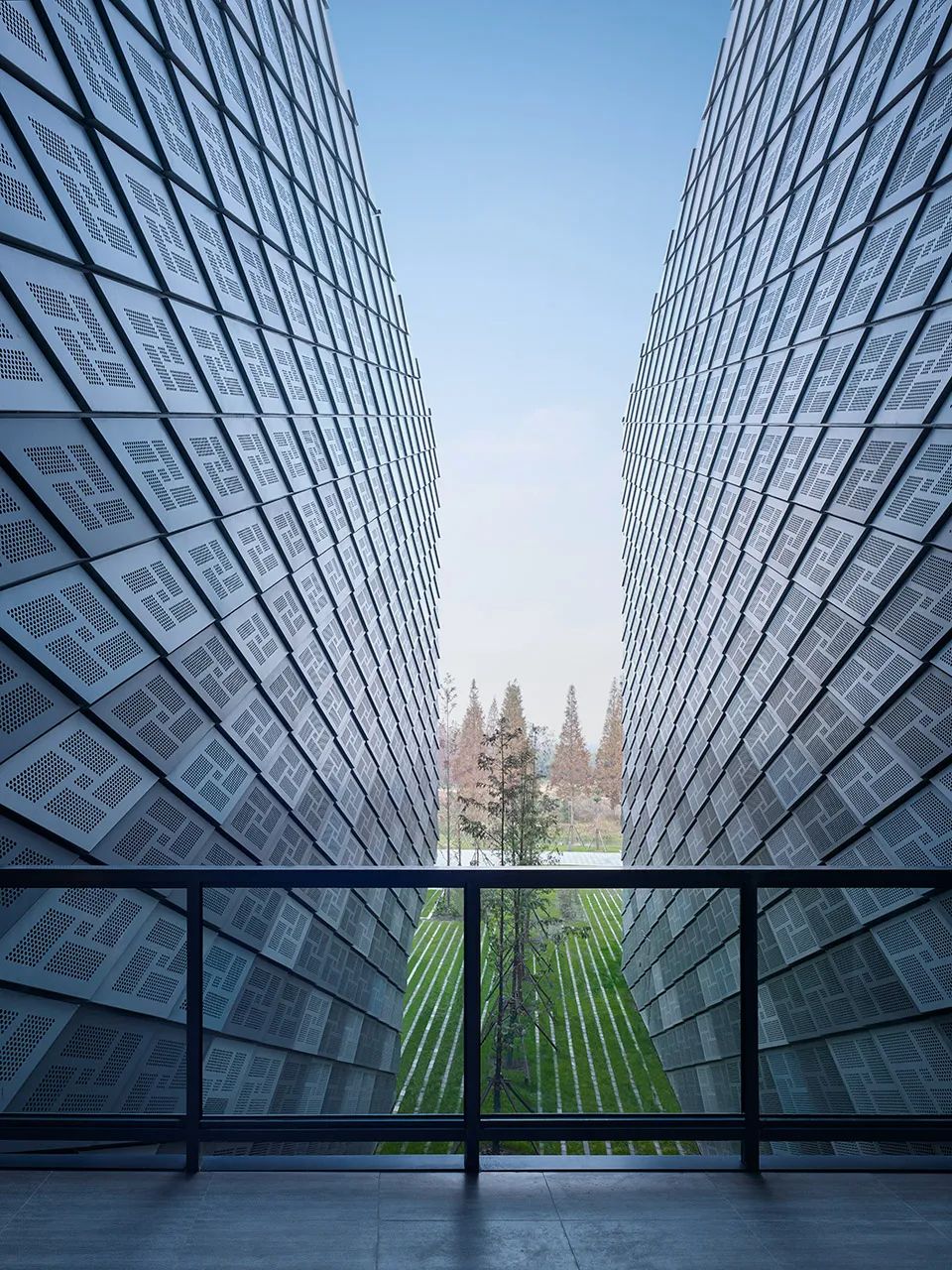

▲单体建筑交接处视野
菱形幕墙穿孔铝板尺寸随立面变化,最大对角线可达2米。通过参数化计算实现了对复杂几何外立面的完整覆盖,模块化和预制结构保证了建造方式和成本的经济集约。
又见马六甲演艺剧场在马六甲城的海岸边,历经5年的创作设计和施工建造,占地4.75公顷,可容纳逾2000人,是马来西亚首个360度旋转观众席的剧场。

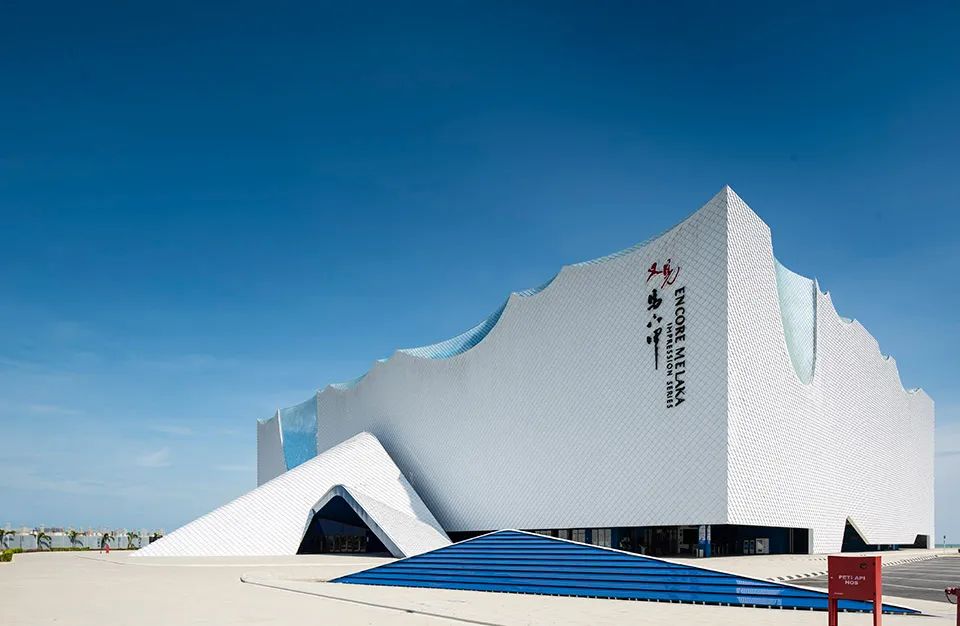

▲建筑西北立面

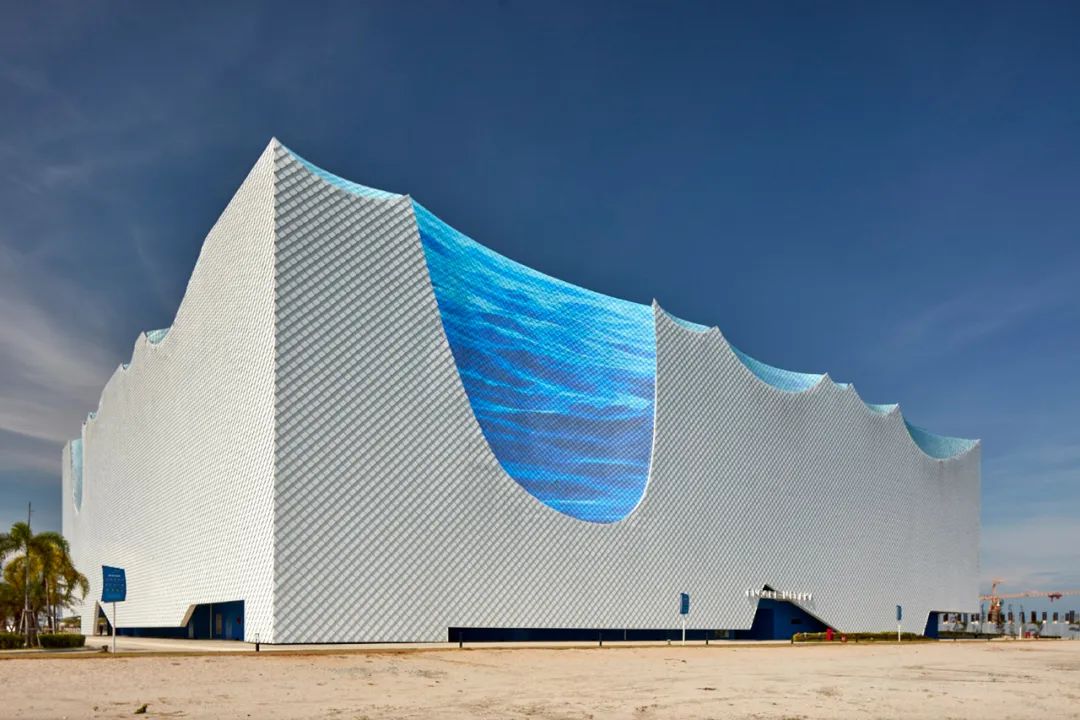

▲建筑南立面-LED的表现
建筑是最简单的几何形体,却又无时无刻不在变化之中,建筑的内表面是蓝色的涂料墙体,外表面则主要由50000余片菱形金属铝板白色鳞片组合而成,外立面将LED模块与幕墙玻璃形成单元模组,以拼合的方式最终形成巨幅的LED显示屏。
▲建筑材料细部
顶部凹入的若干弧体由12000余片共1800平方米异型弧面玻璃幕墙包裹,既可反射周边环境又能借助LED变化而自成气象。
它突破了传统意义上的建筑设计范畴,是一种“观念”上的创新,建筑有了她自己的“生命”,修养深沉,神秘内敛,波澜不惊平静端庄的背后蕴含着巨大的能量。
