20种铝型材连接方式

发布时间：2022-03-29

在非标设计中，经常用到铝型材，工业铝型材表面经过氧化后，外观非常漂亮，组装成产品时，采用专用铝型材配件，不需要焊接，较环保，而且安装、拆卸、携带、搬移极为方便。

铝型材连接方式也是多样化的，下面简单介绍一下铝型材的20种连接方式，采用动图的形式演示，比较直观。

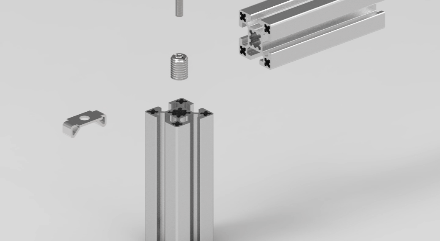

1.内置连接件

用于两根型材的90 º连接，隐藏式连接，连接强度高。

中间连接的方式：

2.角码（90 º、45 º、135 º）

用于型材固定角度的外连接，分为90 º、45 º、135 º三种角度连接，可固定封板。

压铸角铝直角连接：

挤压角铝直角连接：

45 º、135 º连接：

3．螺钉连接

用于两根型材的90 º内连接，安装拆卸方便，常用于简单的型材外罩连接。

不同样式的螺钉连接：

4.L形角槽连接件（90 º）

用于两根型材的90 º连接，安装拆卸简单，型材不需追加工。

5.高强度角槽连接件（45 º）

用于两条45 º角的型材角槽内连接，强度高，常用于固定门框型材。

6.端面连接件

用于两条或三条型材之间的直角连接，牢固，美观。

7.三维连接件（直角）

用于三条型材之间的直角连接，连接方便，快捷。

8.三维连接件（R角）

用于三条圆弧形型材之间的直角连接，连接方便，快捷。

9．弹性扣件

用于两根型材的90 º内连接，安装拆卸方便。

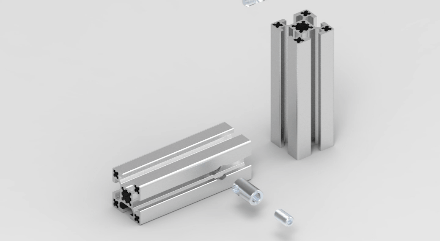

10.端连接件

用于两根型材的90 º内连接，隐藏式连接，连接强度高。

11.一字连接件

用于两根型材的高强度对连接。

12.锚式连接件

用于两型材的连接，多种角度可供选择，隐藏式连接，方便型材安装。

13.活动铰链

用于两型材的连接，30 º-150 º任意调整。

14.转向连接板

用于各种型材连接，可进行多角度旋转。

15.连接板

用于多根型材的连接，连接强度高，无需对型材进行加工、安装便捷。

16.转向角码

可实现型材的任意角度的连接。

17.螺栓头组件

将弹性螺母装入型材中，将圆形柱装入另一根型材内，使用螺栓将其固定。

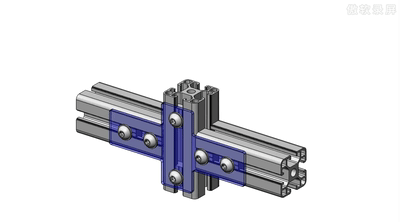

18.十字外型连接板

用于单槽型材“+”形结构的高强度连接。

19.L型、T型-外置连接板

用于单槽型材“L”形或者”T”形结构的高强度连接。

20．Y型-外置连接板

用于单槽型材“-”形结构的高强度连接。
