屋面材料新宠网红——铝镁锰

发布时间：2022-03-15

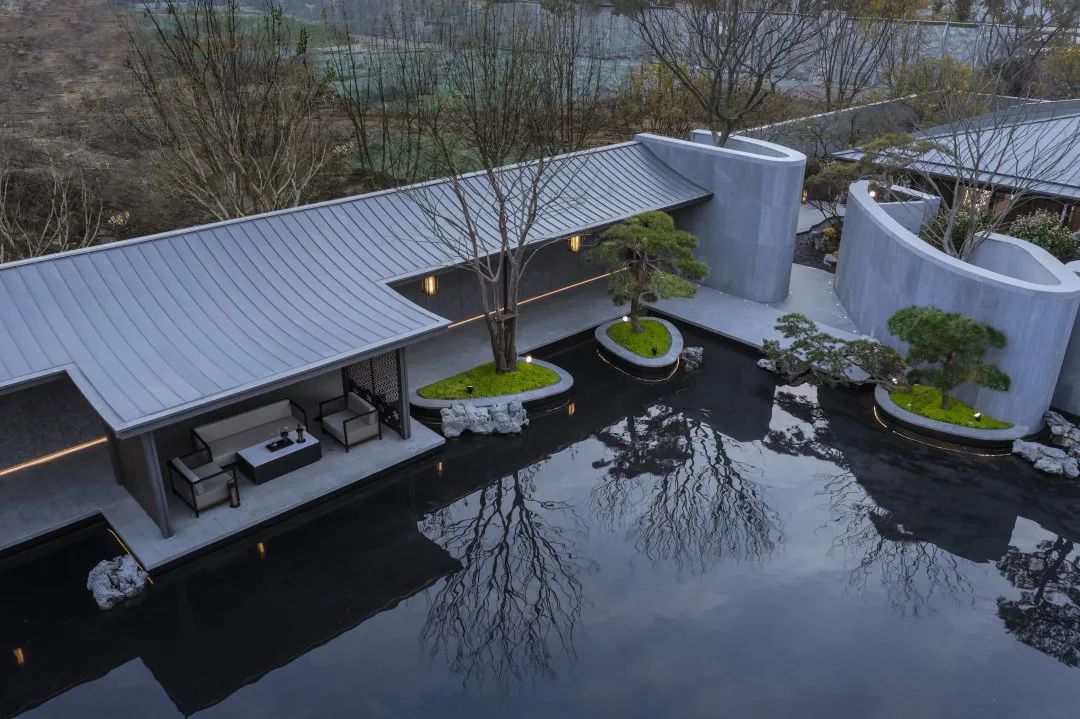

西安融创· 江山宸院

金属板作为屋面材料被运用在建筑行业已有百年历史。60年代世界冶金工业的快速发展生产出可以满足建筑行业需求的各种类型的金属板材，极大地降低了建筑的材料成本。金属面板被建筑行业广发应用，铝镁锰金属板也被越来越多人熟知。

近些年，在很多楼盘示范区建筑上，可寻觅到铝镁锰金属板不断被创新利用的诸多案例。其优雅的外观和高性价比，给设计师更多的发挥空间。

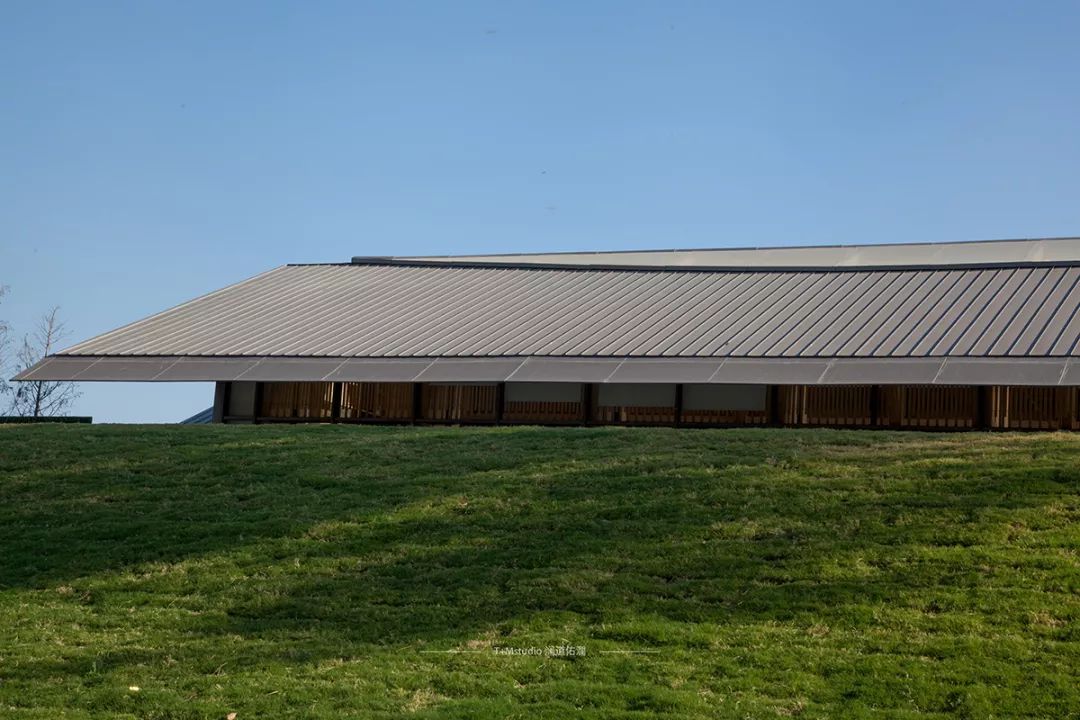

弘阳金辉 · 时光悦府

01.

什么是铝镁锰？

铝镁锰是一种极具性价比的屋面，外墙材料，具有耐腐蚀、美观、重量轻，强度大、容易加工成型等诸多优点，十分适用于屋面卷边、轧压设备的加工中。

后续应再配合不同的涂装工艺，可以为建筑带来非凡的视觉效果，同时还让铝合金本身的防腐性能变得更为优异。

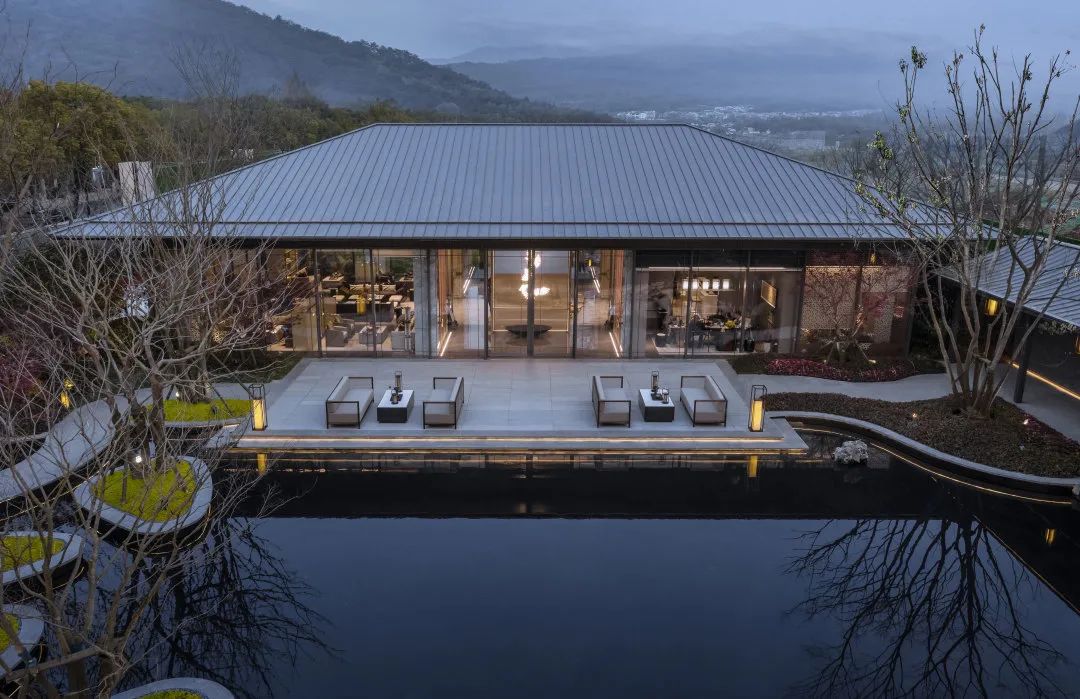

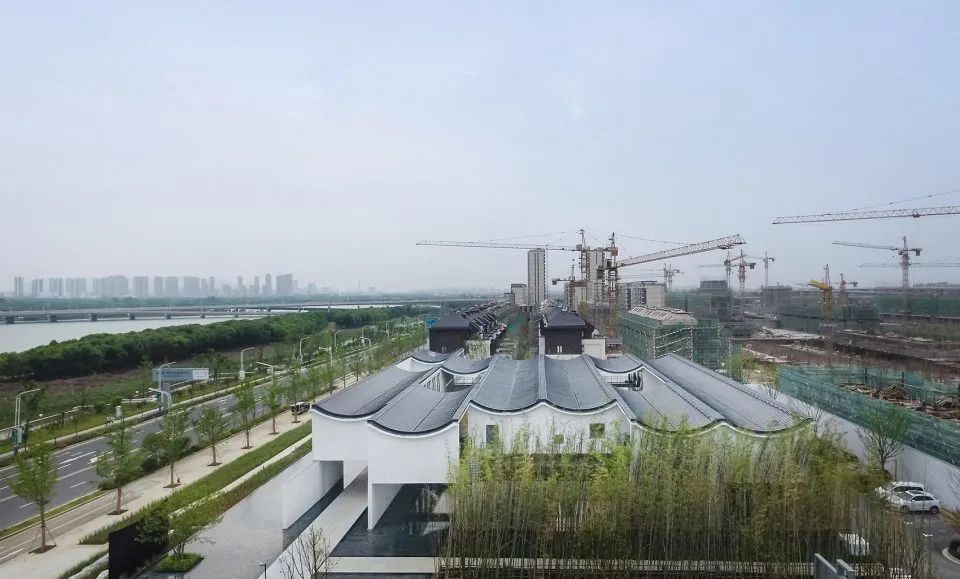

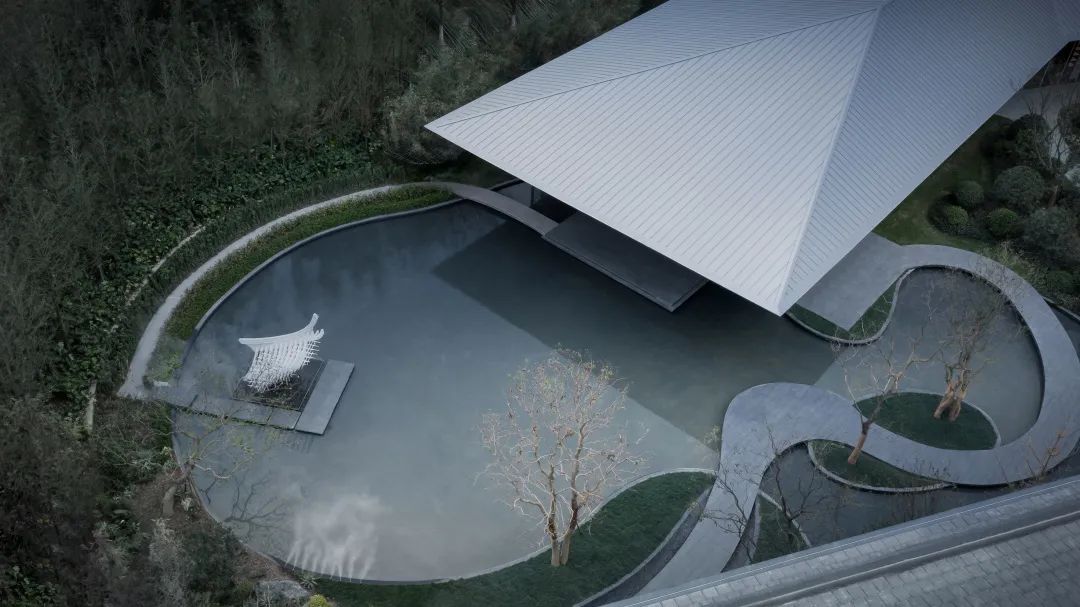

苏高新 ·  禹州 ·  山云庭

铝镁锰金属板材料之所以具有如此优异的耐久性能，是因为铝板和大气接触时会在表面产生一层氧化铝薄膜，这层氧化膜就保护了内层铝板防止被进一步腐蚀。

这层氧化膜具有很好的耐化学性，因此适用于工业建筑，空气污染比较严重或者海洋气候的地区。

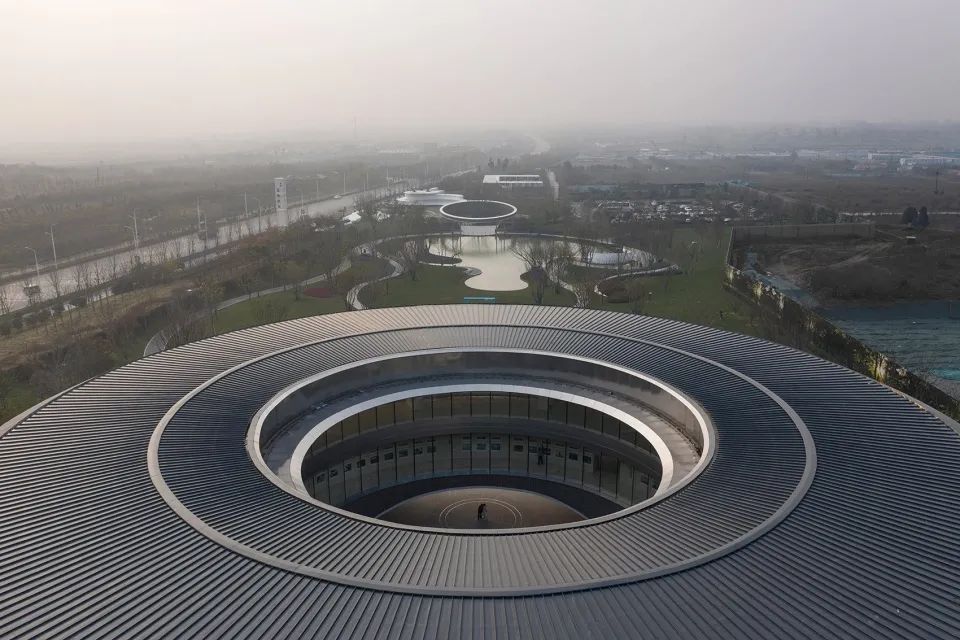

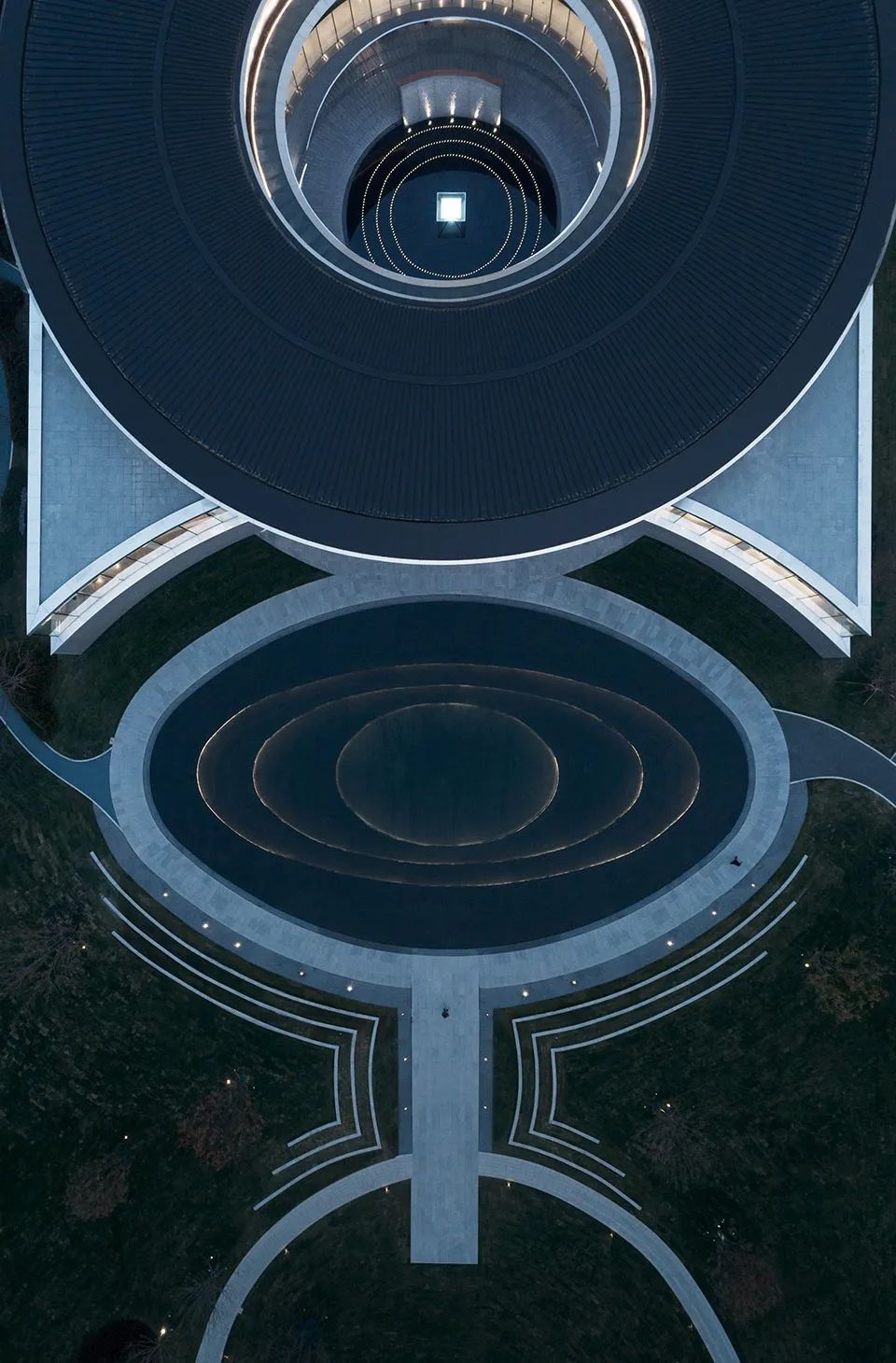

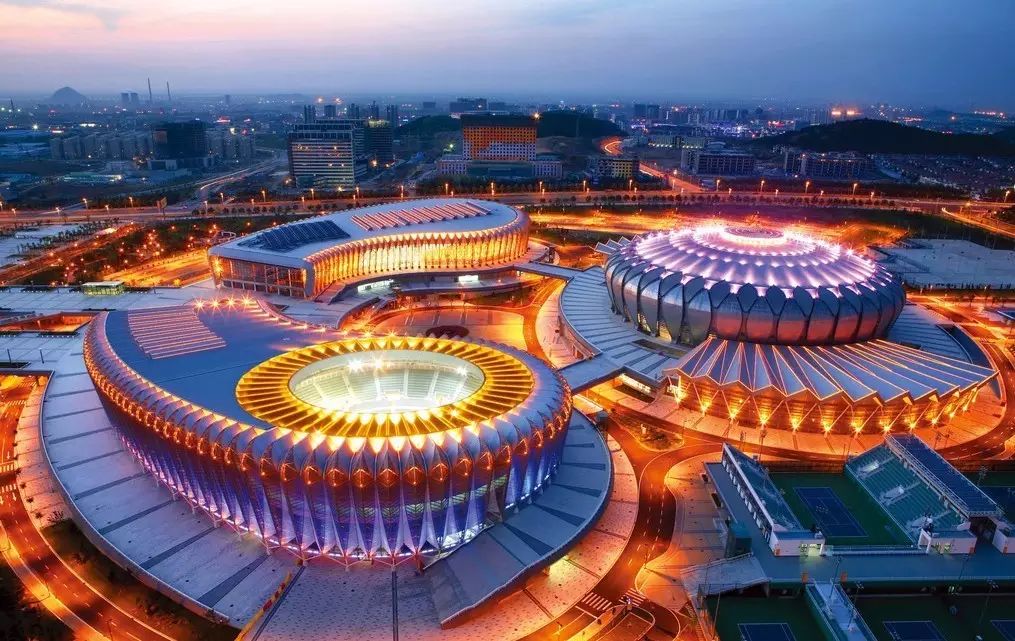

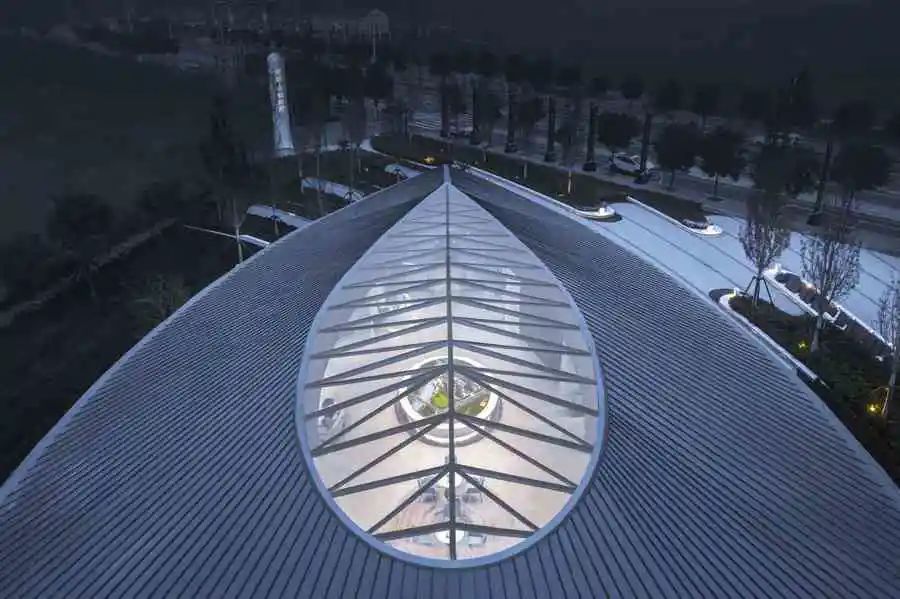

济南奥体中心

随着现代建筑的发展，金属屋面系统因其优良的特性，在建筑中的应用占据了越来越重要的地位，其不仅仅适用于各大型公共建筑，也开始逐渐往中小型建筑及家用别墅方向发展，为现代建筑向舒适、轻型、耐久、经济、环保等方向发展发挥了重要的作用。

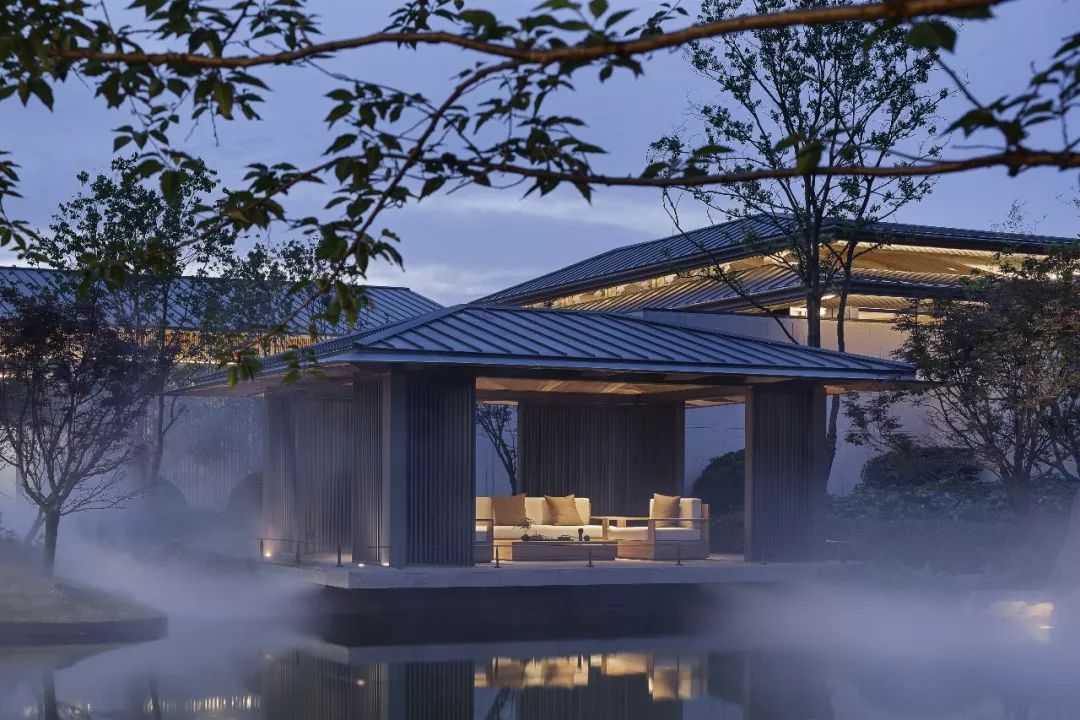

弘阳金辉 · 时光悦府

02.

铝镁锰金属板特征及性能

铝金属通过电解作用从自然界中提炼出来，再通过熔炼分别配以定量的铜、锰、镁、硅、锌等元素形成多种多样的合金，可满足各种不同需要的机械和物理性能。

目前规定了从1000到9000共九个系列的变形铝合金，分别应用于消费品、航空航天、建筑、包装、交通运输、电气设备等各个方面。它具有以下特点：

「铝镁锰金属板优良特点」

1.重量轻。铝的密度为2.73g/cm³。

2.强度高。通过成分配置、加工和热处理方法可以达到很高的强度。

3.耐腐蚀。具有自我防锈能力，形成的氧化层，可防止金属氧化腐蚀，耐酸碱性好。

4.表面处理多样、美观。可进行阳极氧化、电泳、化学处理、抛光、涂漆处理。

5.可塑性好，易加工。

6.良好的导电性能。非磁化和低电火花敏感度，可以防电磁干扰和降低特殊环境下的易燃性。

7.安装方便。铝金属可以铆接、焊接、胶粘等多种方式连接。

8.环保。100%可循环回收利用。

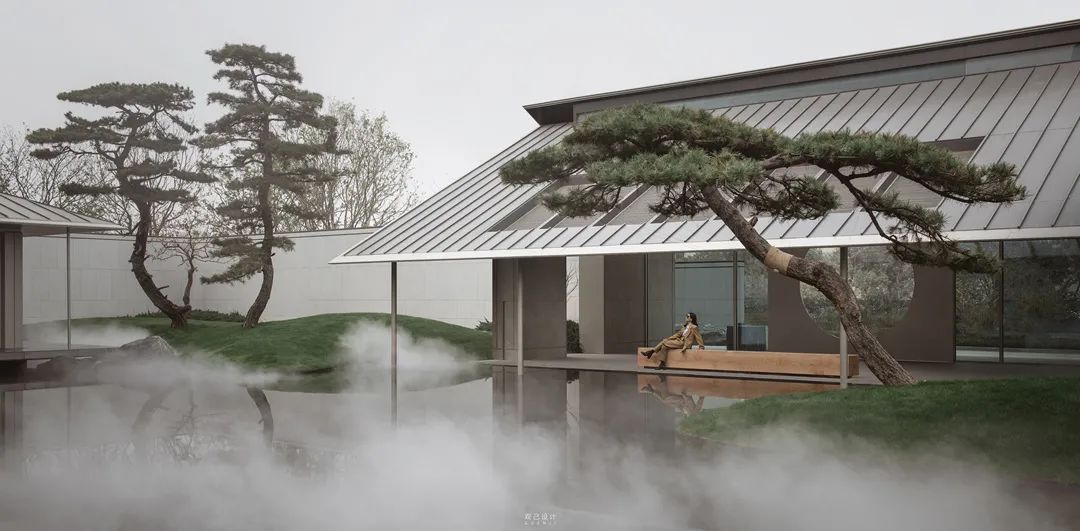

西安融创 · 江山宸院

「铝镁锰金属板的常见种类」

铝材的外表面处理包括：本色不土漆产品和涂漆产品两大类：

a.非涂漆长产品：锤纹铝合金板（无规则纹样），压花板（通过机械压花的物理方式，形成有规则纹样）；预钝化氧化铝表面处理板。此类产品在板材表面不做涂漆处理，对表面的外观要求不高，价格也较低。

b.涂漆类产品：按涂装工艺分为：喷涂板产品和预辊涂板;按涂漆种类可分为：聚酯，聚酰胺，改性硅酮，环氧树脂，氟碳等等，尽可能地延长涂漆抵抗太阳光紫外线作用下的老化，其中以PVDF涂漆（氟碳涂层）的抗老化性能最为优良，它是目前人类已知抗紫外线最强的有机合成物。

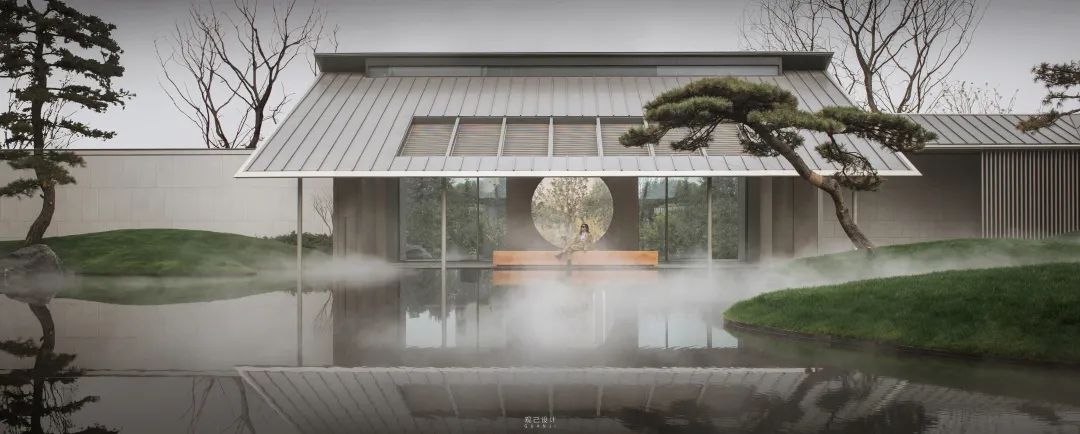

世贸铜雀台· 龙胤

「铝镁锰金属面板板型」

为适应建筑屋面的要求，铝镁锰合金屋面板在工程应用中主要有以下板型。

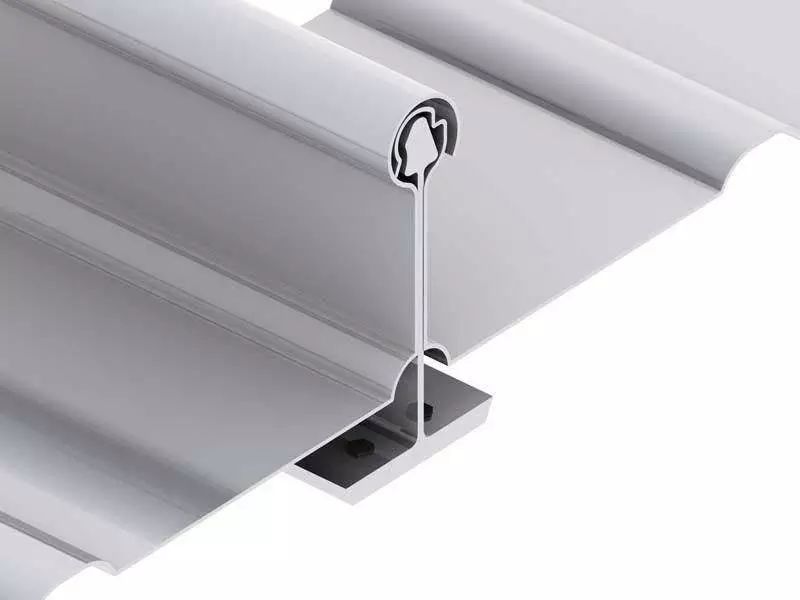

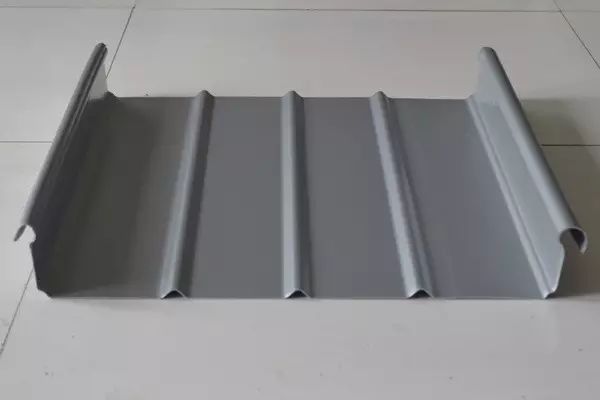

（1）直板

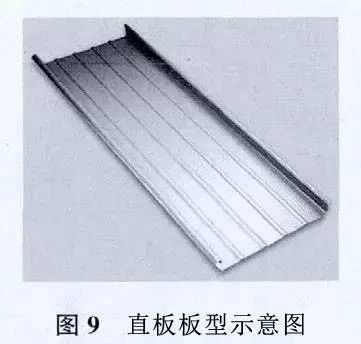

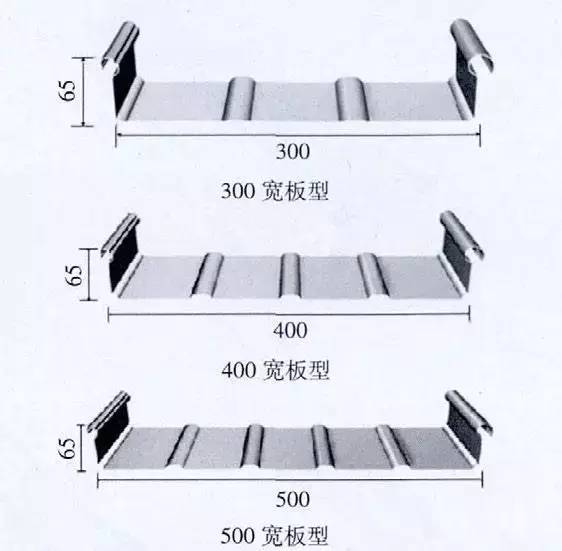

直板板型肋高一般为65mm，常用的板宽有300mm、400mm及500mm（图9）。其中板宽300mm的在屋面荷载较大时使用；400mm的为常用、经济型的；500mm的为屋面板本身最经济的板型，但下部檩条间距小，且需采用适当措施防止板变形，板型详细情况，见图9。

（2）弯弧板

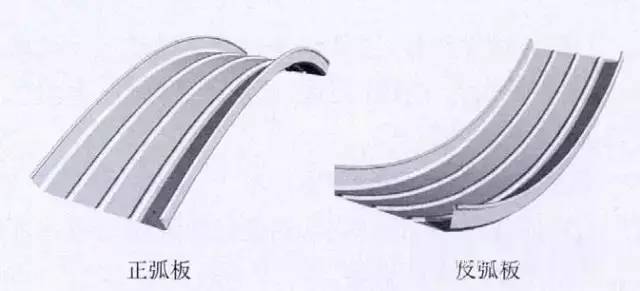

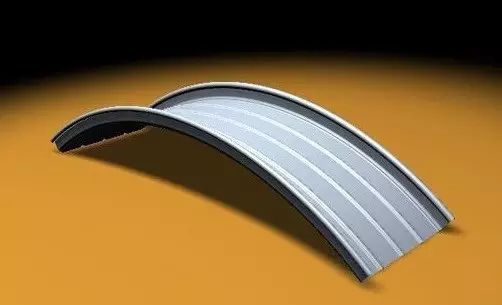

弯弧板包括正弧板和反弧板两类，板型见下图。

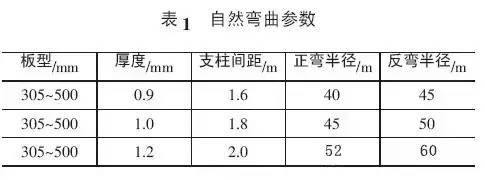

弯弧板自然弯曲参数，见表1。

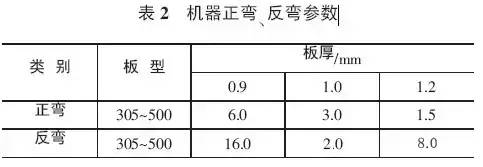

弯弧板机器正弯参数，见表2。

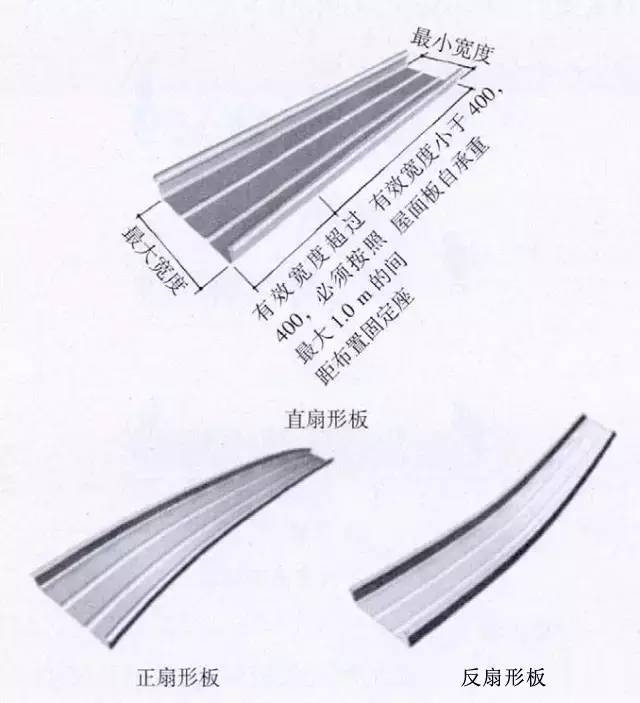

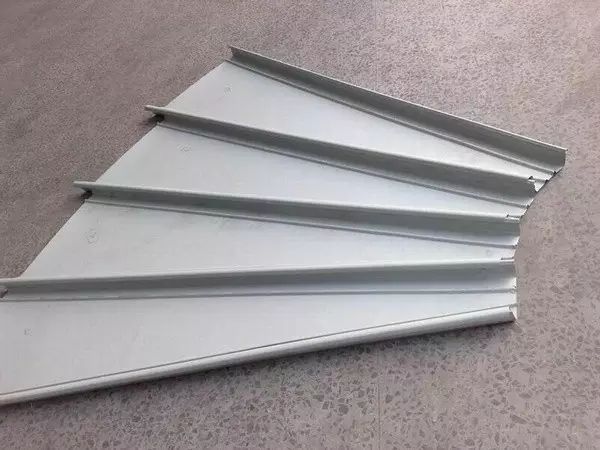

（3）扇形板

扇形板包括直扇形板、正扇形板、反扇形板，如下图所示:

「各种板型的适用范围」

（1）直板：适用于单坡、双坡及半径大于自然成弧半径的单曲屋面；

（2）正、反弧板：适用于半径小于自然成弧半径的单曲屋面；

（3）扇板及扇弧板：适用于双曲屋面；

（4）特例：直板用于双曲面上，屋面曲率小，并且屋面上允许做多条屋脊。

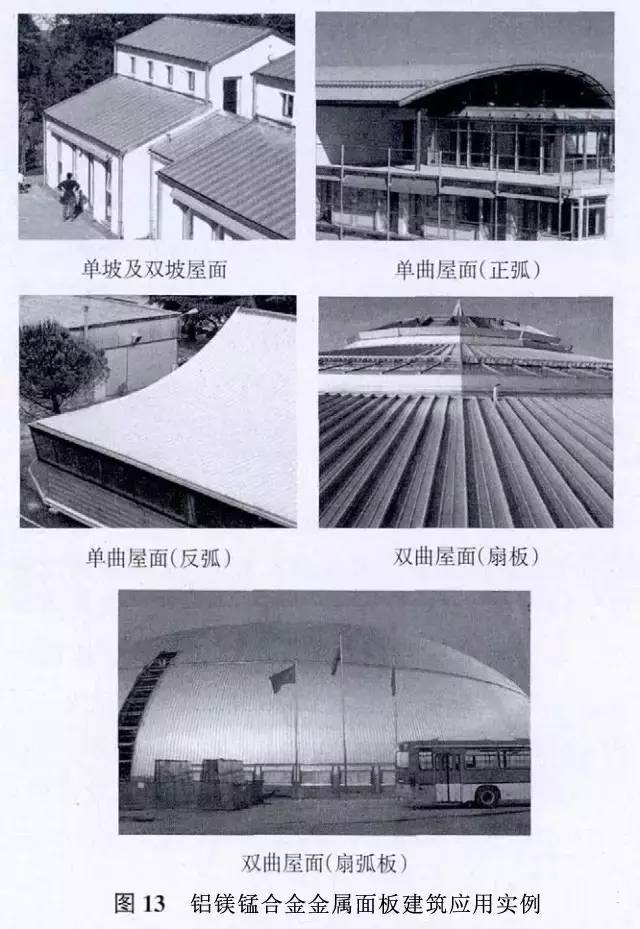

应用铝镁锰合金屋面板的建筑案例，见图13。

「铝镁锰屋面板的结构组成」

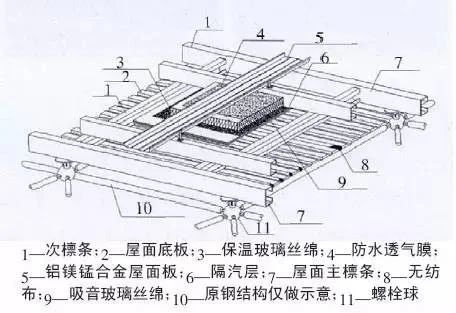

铝镁锰屋面系统构造图

防水透气层

铺在建筑围护结构保温（隔热）层外的一层功能膜，适用于幕墙、压型钢板、钢（木）结构、砌体等复合型外墙和坡屋面。通过对围护结构保温（隔热）层的包覆，减少水喝空气对建筑的渗透，同时又使围护结构及室内潮气得以排出，有效避免霉菌和冷凝水灾墙体及屋面中的生成，保证保温（隔热）材料的效能发挥，从而达到节能，提高建筑耐久性的作用。

防潮隔汽层

隔汽膜用于墙体或屋面保温层的内表面，其不透汽，可阻止室内水蒸气向围护结构内渗透，从而有效地保证保温材料的保温性能及结构的耐久性。

保温隔热层

热导系数小于等于0.058的玻璃棉毡和热导系数小于等于0.044的岩棉板，二者的燃烧性能都为不燃。

冲孔吸音板

具有极佳的吸收杂音、噪音的效果。

03.

铝镁锰屋面板经典案例应用

建业 · 蓝海郑风酒店综合体，郑州

上海日清建筑设计有限公司

▼

项目屋面选用暗灰蓝色铝镁锰直立锁屋面，在鸟瞰中与天空大地相融，展现了极致的悬挑尺度与轻薄度，悬挑达到12米之多，最薄处仅为15公分，带了非凡的视觉效果。

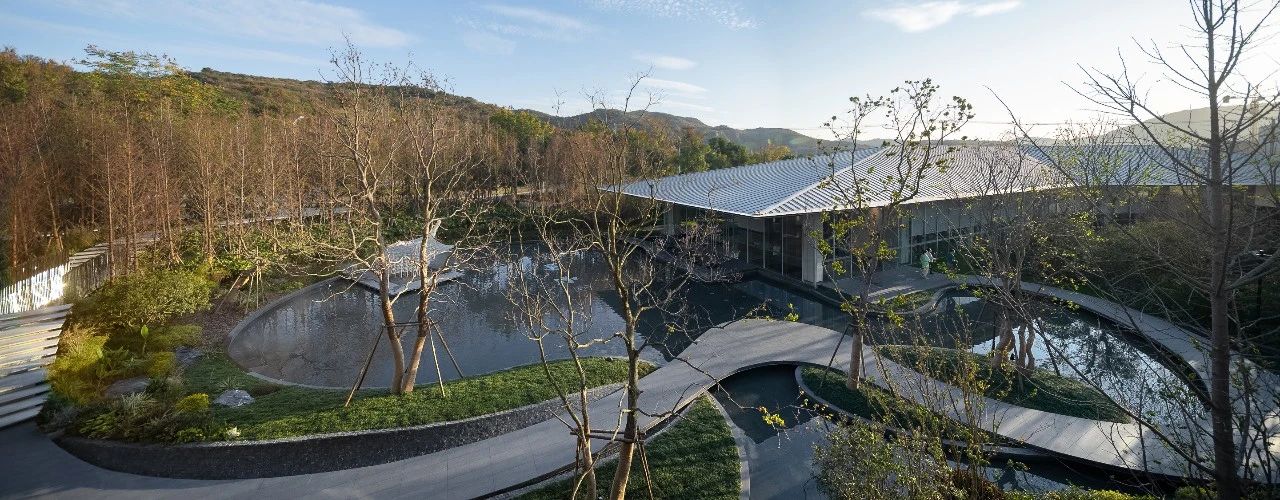

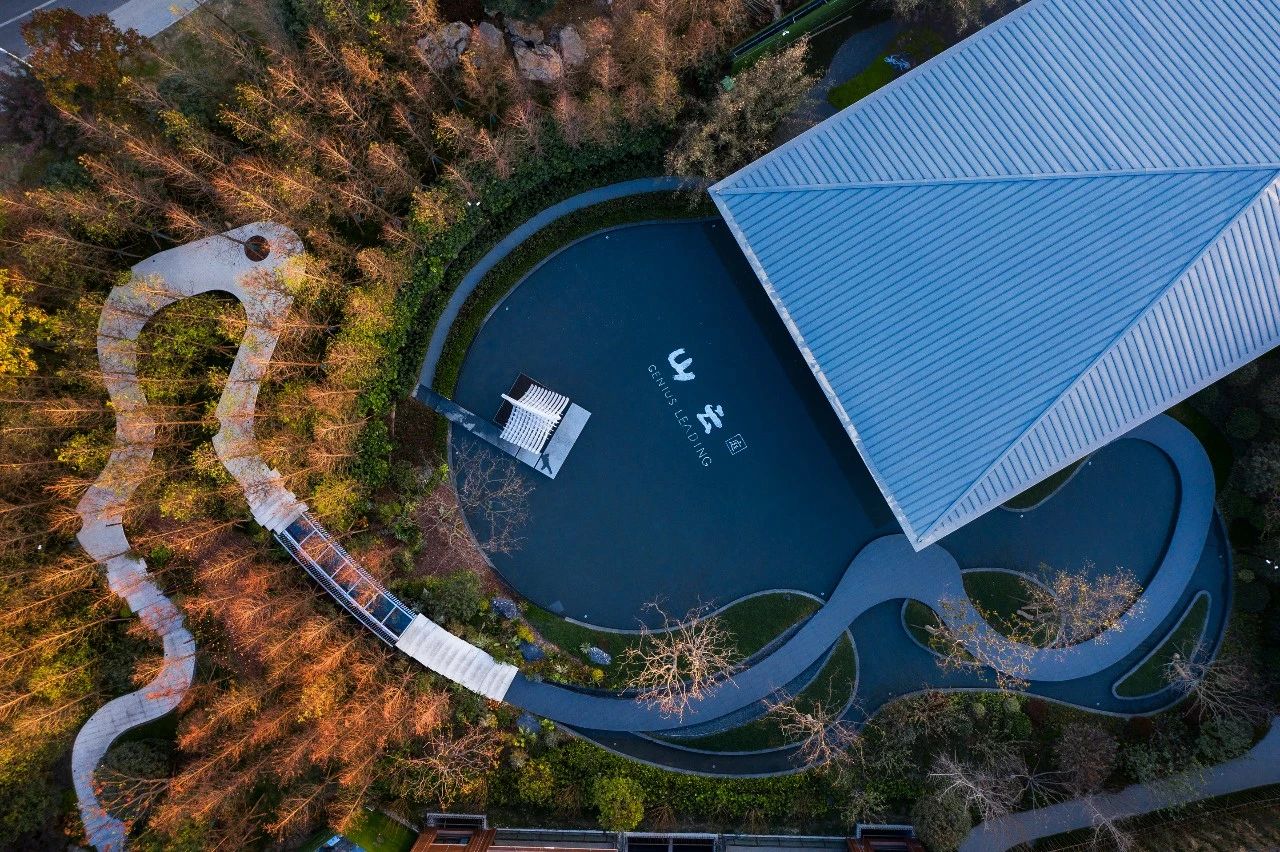

苏高新 · 禹州· 山云庭

建设单位：苏州新禹溪建设发展有限公司

▼

云山庭顺势而折的金属坡屋顶不仅契合整个场地，而且让远山与近水建立了联系，正如苏舜钦笔下对苏州沧浪亭所描绘的那样：清风明月本无价，近水远山都是情。

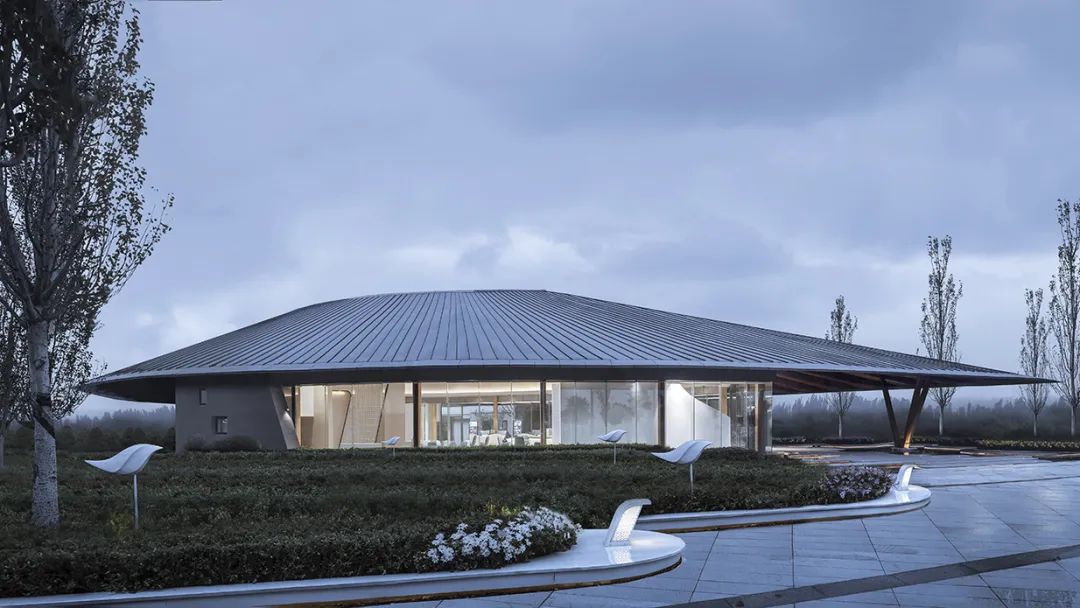

天津泽信展示中心

睿风设计

▼

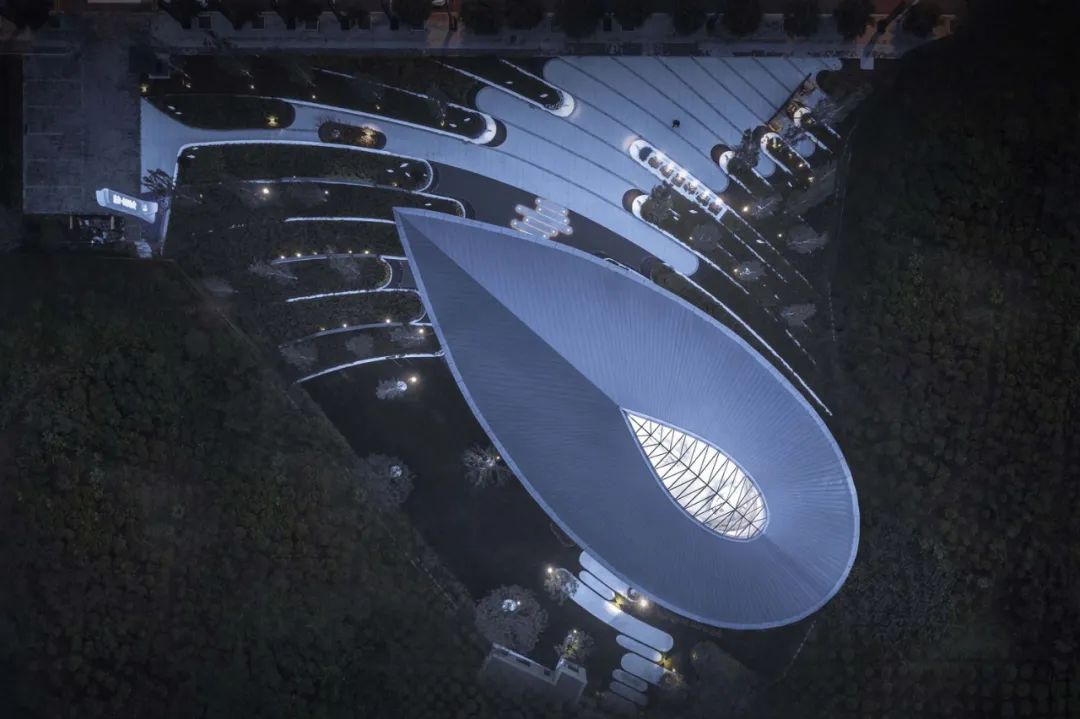

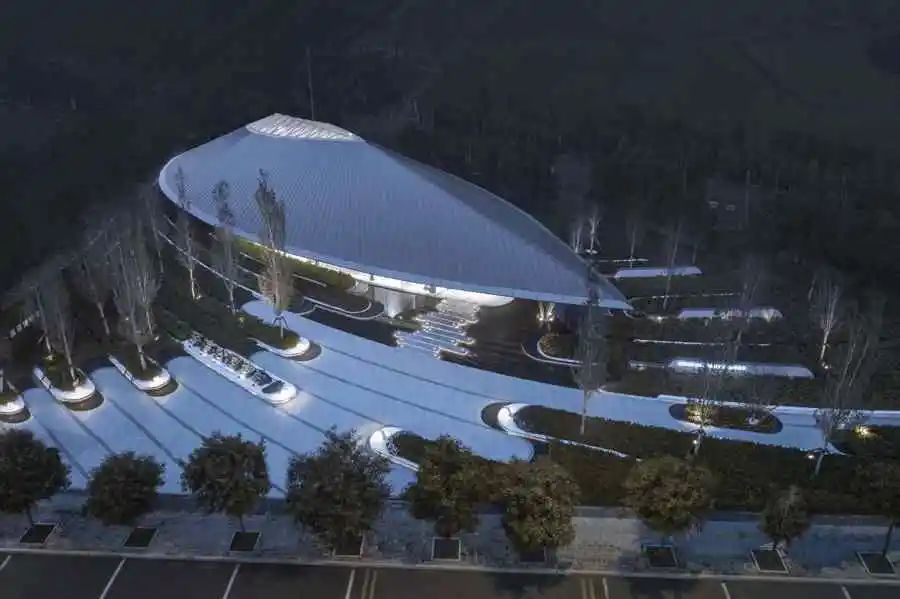

展示中心如同一颗晶莹剔透的水滴，烟灰色的铝镁锰瓦屋面，超白的钢化玻璃，使建筑的漂浮感进一步增强。

无锡三盛督府天承

水石三郎

▼

该项目的铝镁锰板让屋面更加典雅，纤细的线条也不影响屋面的设计效果，整体结构简洁轻巧，尤为适用在江南多雨的地区。

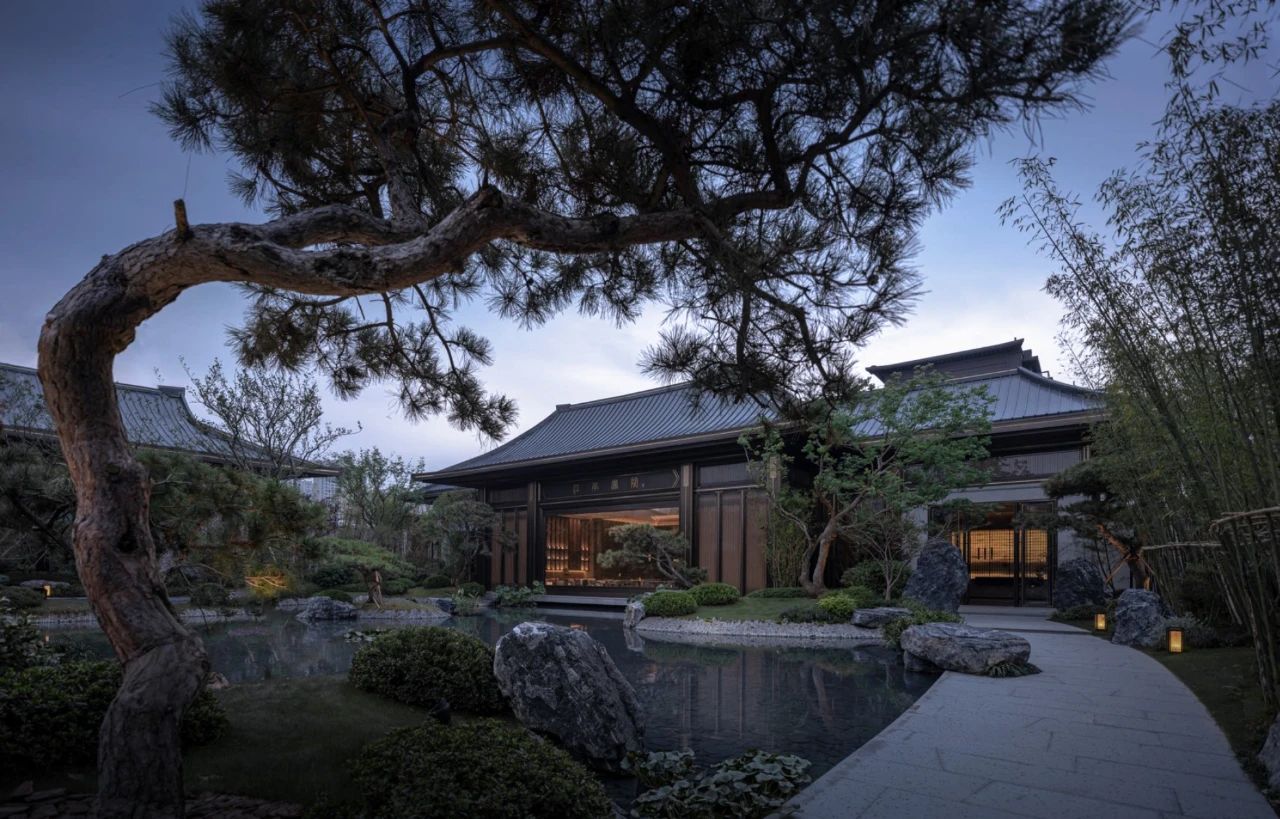

西安  融创 · 江山宸院

日清建筑+观己设计

▼

江山宸院的屋顶运用加入现代语汇，集结唐朝精致文化并融合宋代美学，空间与=于山水云雾之间展开，独树一格。

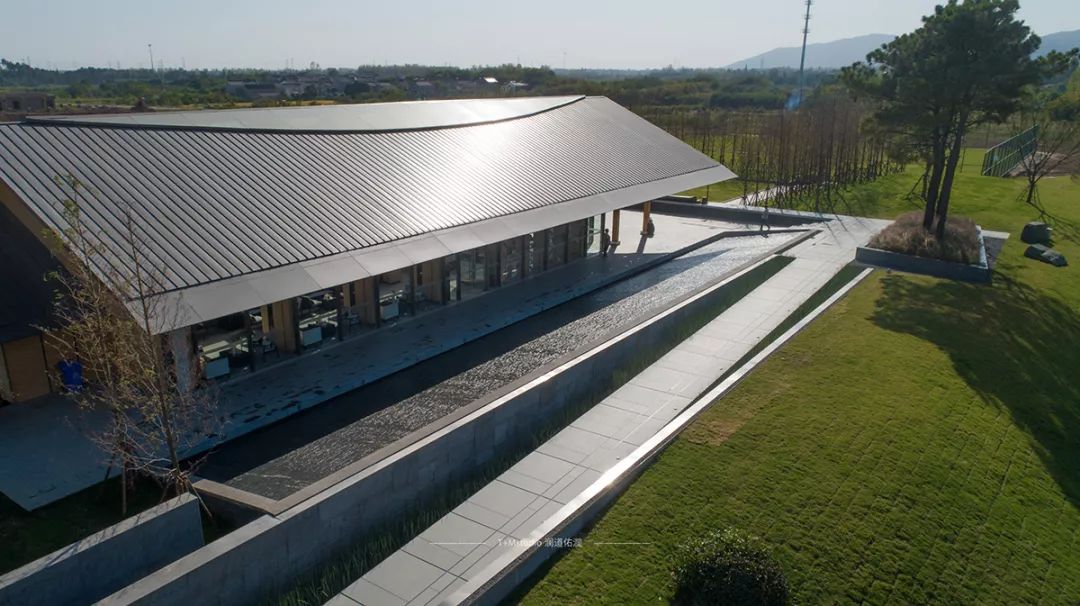

弘阳金辉 · 时光悦府

▼

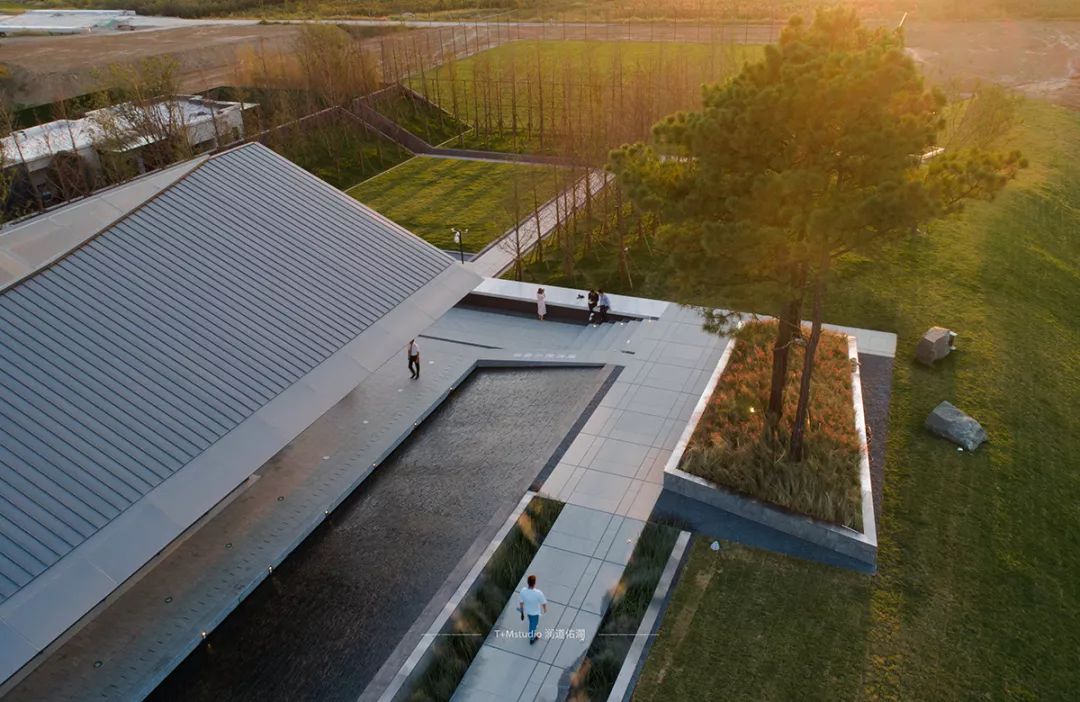

庞大的建筑被隐藏在坡地之下，灰色的坡屋顶与绿色草坡错落交织，形成层级进退关系，被刻意压低的屋檐似松树的守护者，谦逊地守在树下。

枫桥经验陈列馆

浙江大学建筑设计研究院

▼

上海  融创 · 山水拾间（桐源建筑+朗庭景观）

▼

建发 · 悦江南

建筑方案设计：上海都易建筑设计事务所

▼

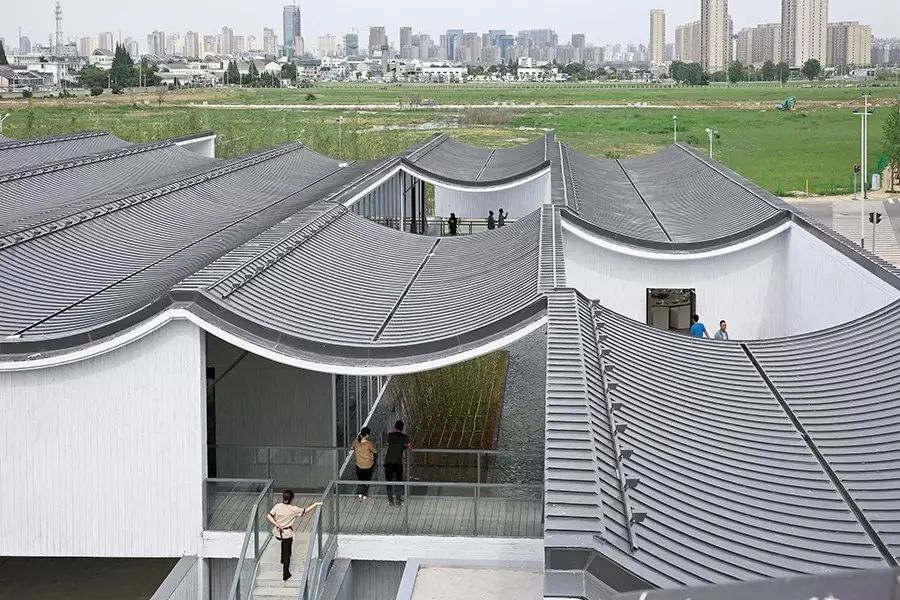

东原千浔社区中心

建筑设计：山水秀建筑设计事务所

▼

东原千浔社区位于苏州市相城区，是一座给周边社区提供各种公共服务的建筑，虚实相生的空间设计融汇了自然与建筑，波浪状的铝镁锰屋顶如江南水墨画般，独具东方魅力。

注本文转自设计材料。

参考来源：1.钢构联盟；2.百度文库；3.各设计公司微信官微。
