铝单板鳞片景观幕墙，该如何实现？

发布时间：2022-03-01

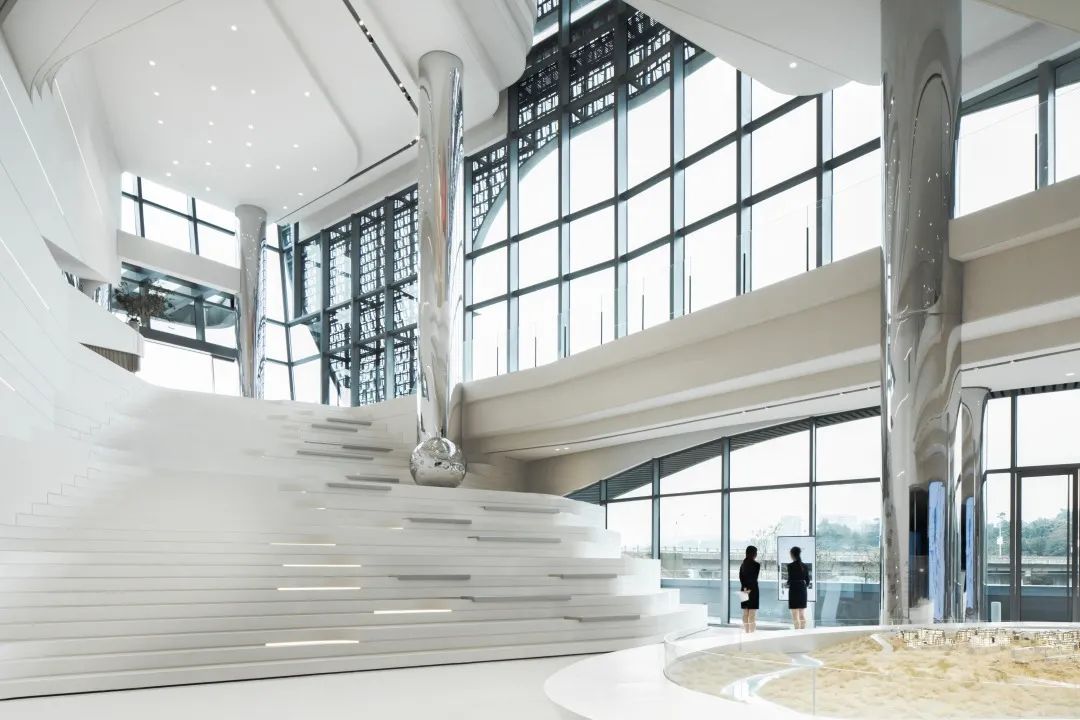

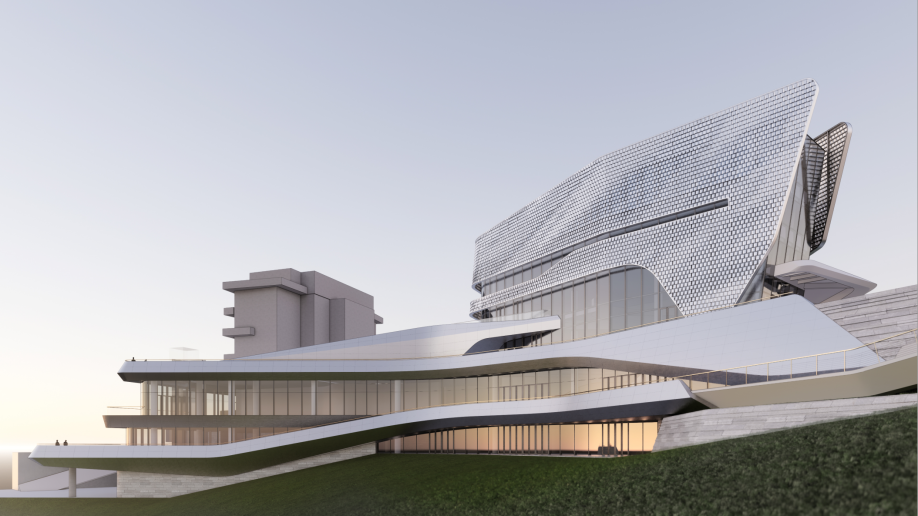

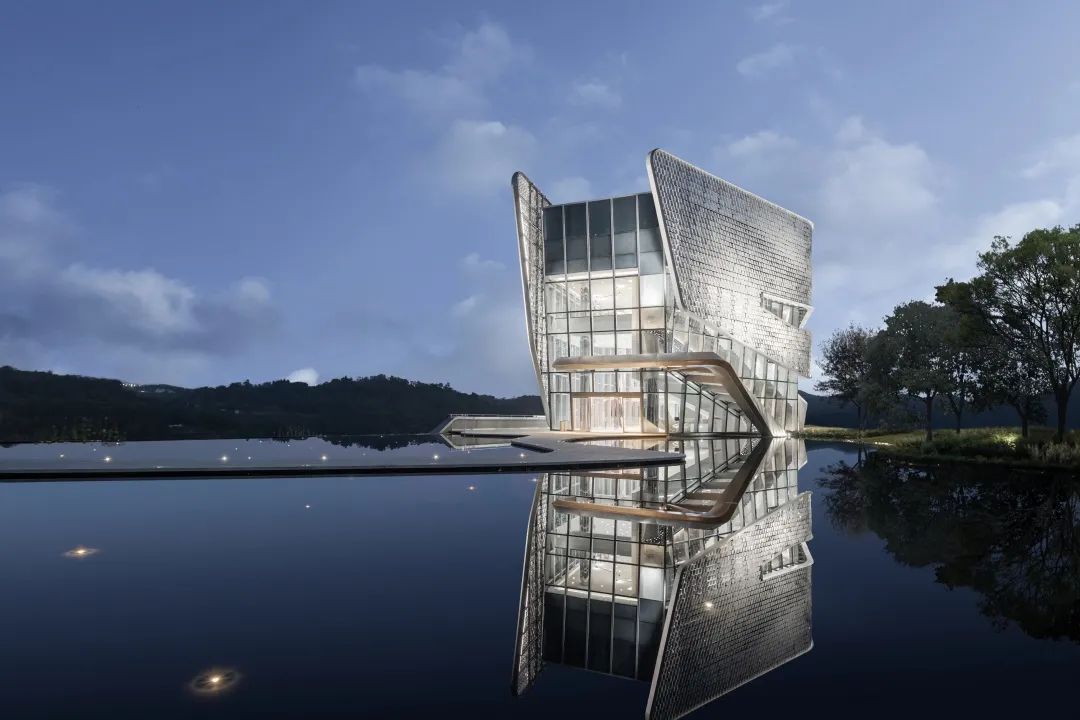

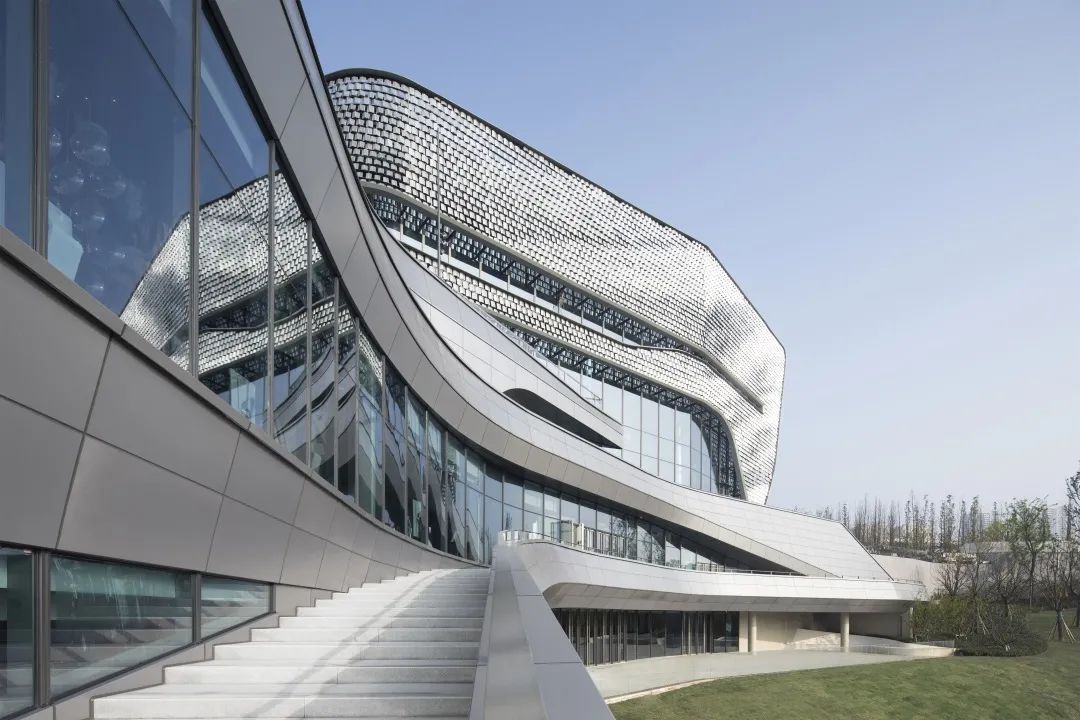

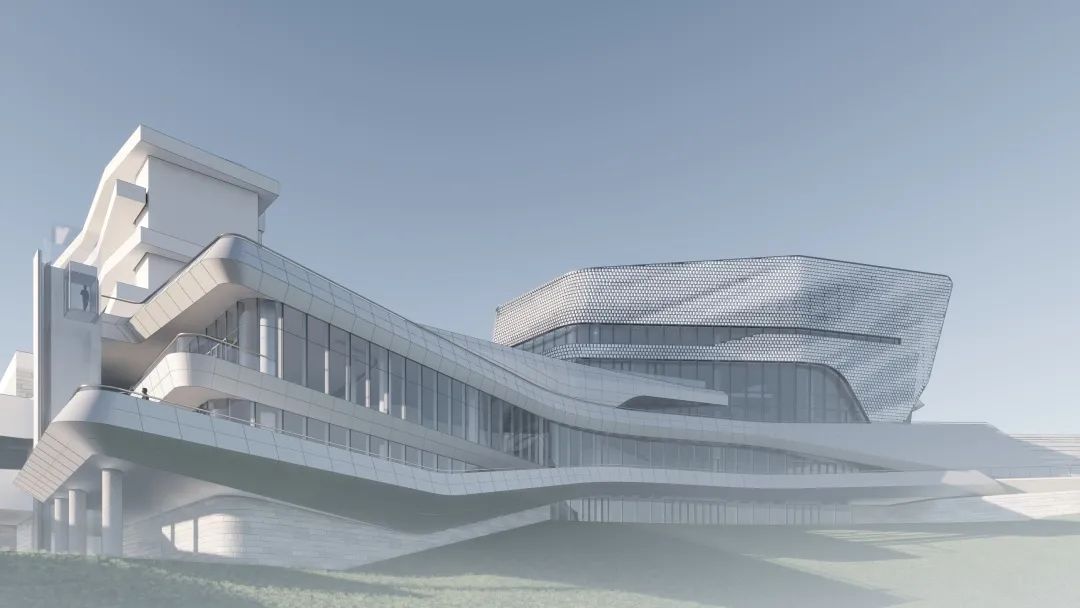

重庆麓悦江城城市会客厅，盘踞于河谷之上并在顶端。利用铝板鳞片营造出轻盈的姿态，表现建筑体本身的通透明净之感。项目中异形鳞片幕墙是怎么做成的呢？

01.

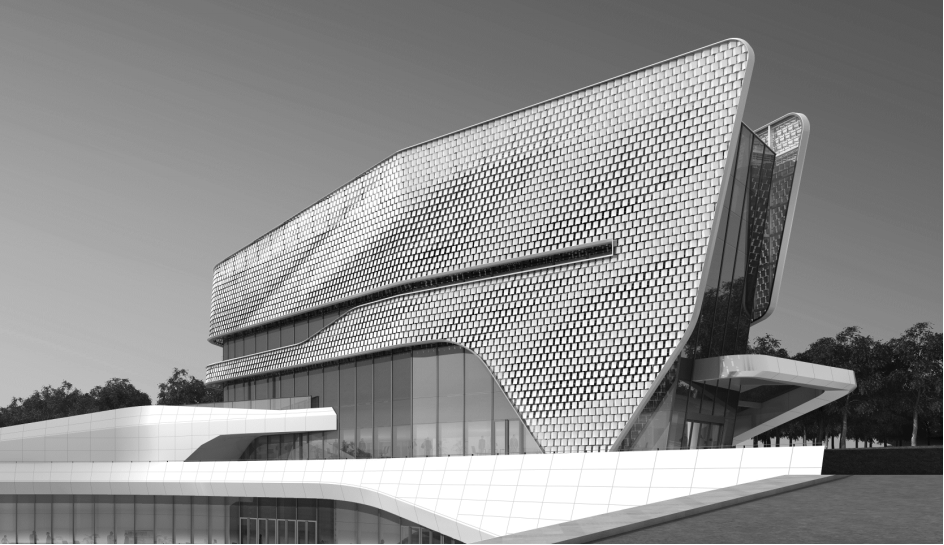

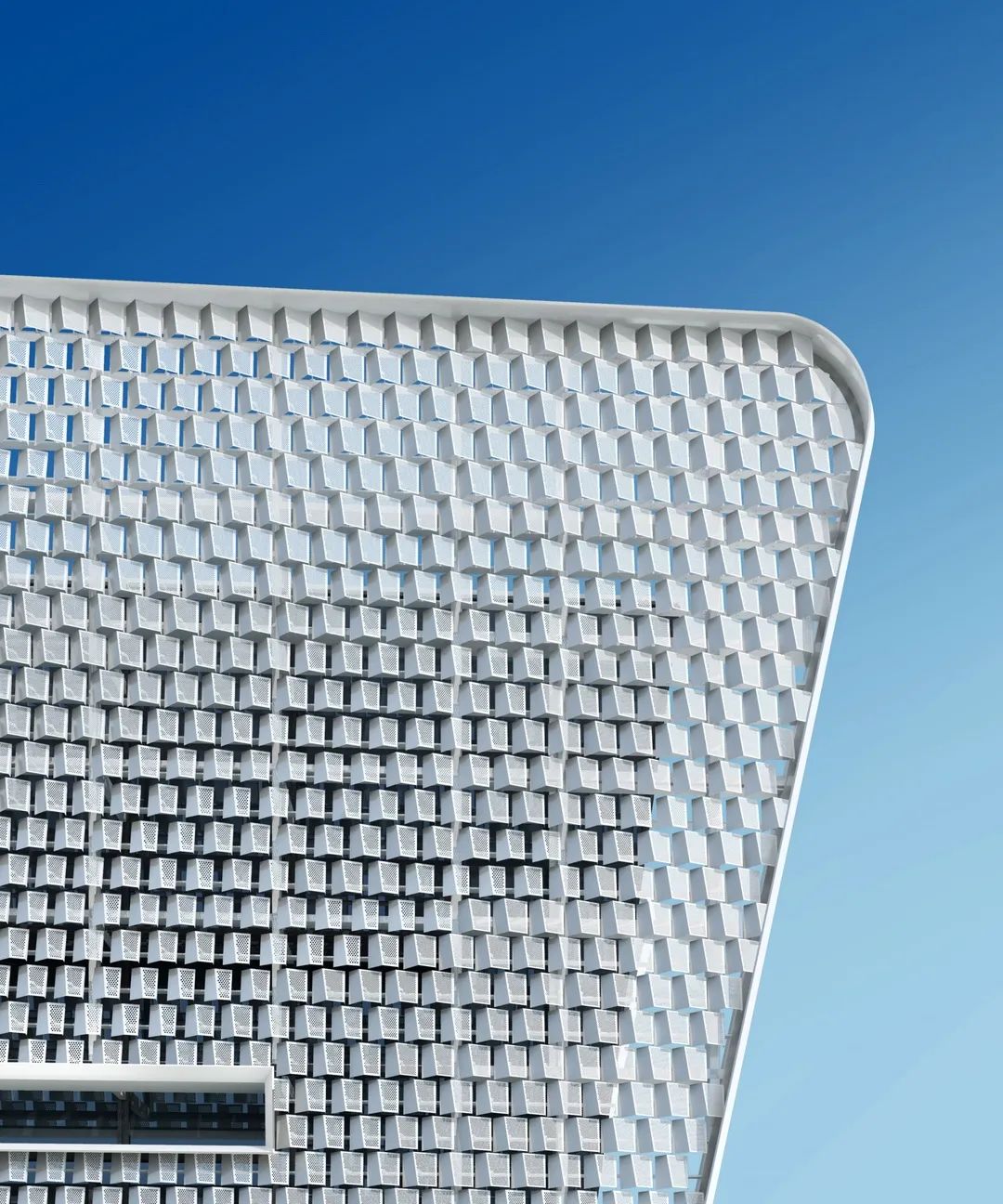

异形鳞片铝单板外立面

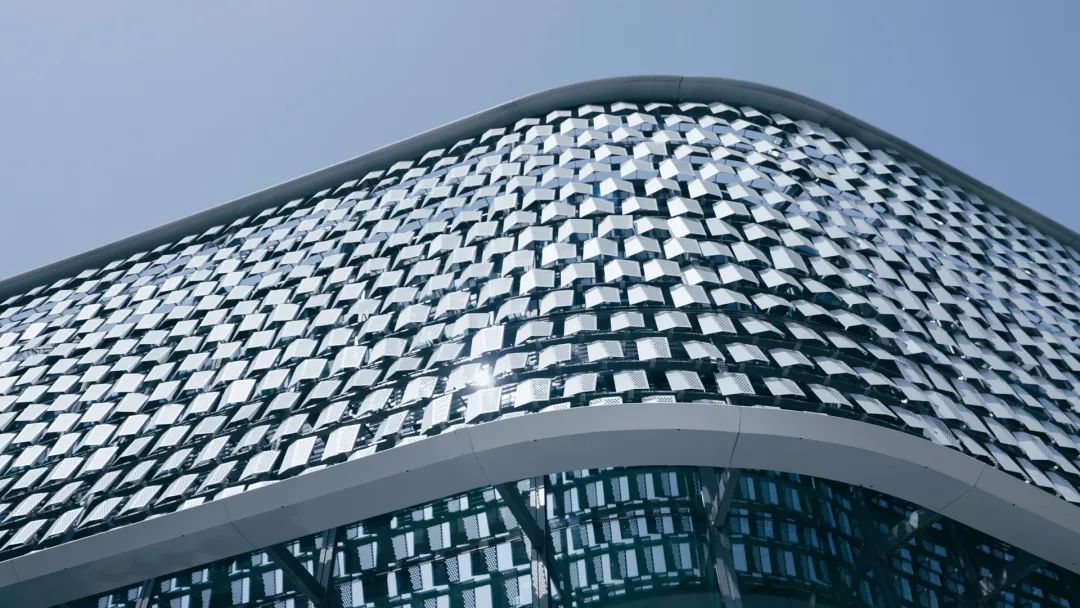

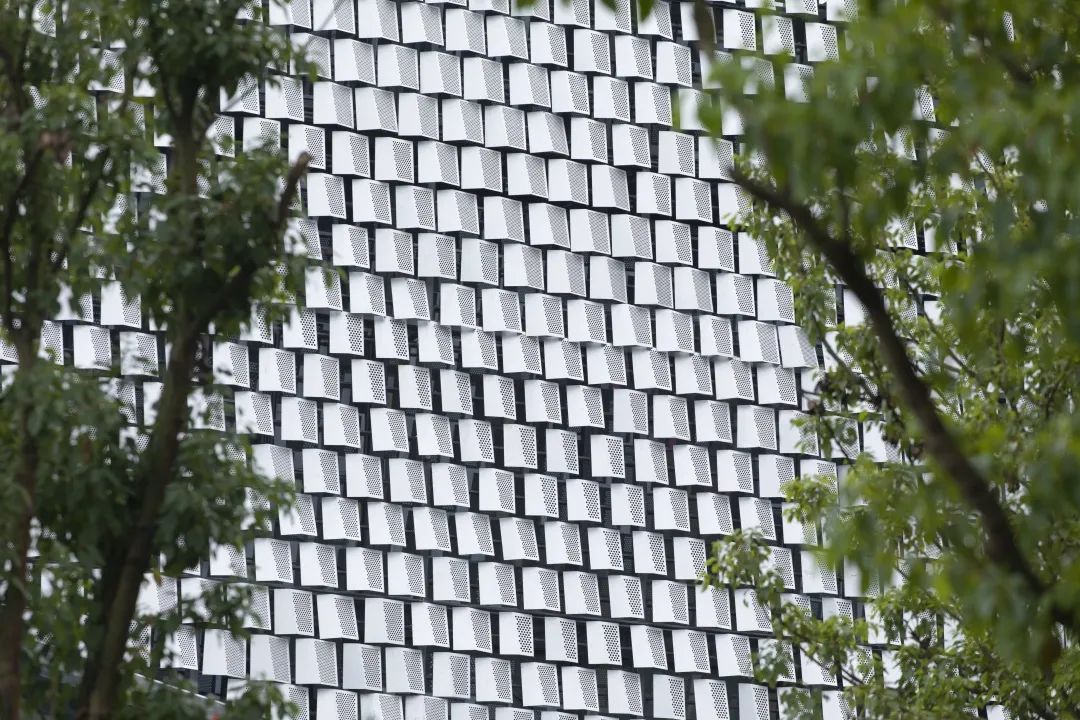

静态铝单板鳞片如何呈现动态效果？得益于不同角度组合的几何鳞片铝单板。

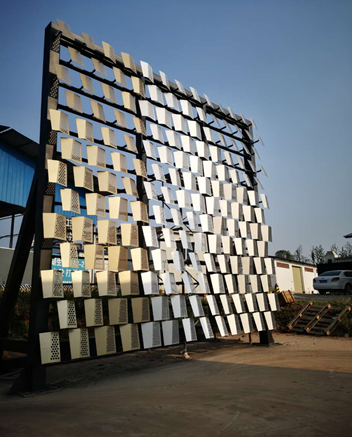

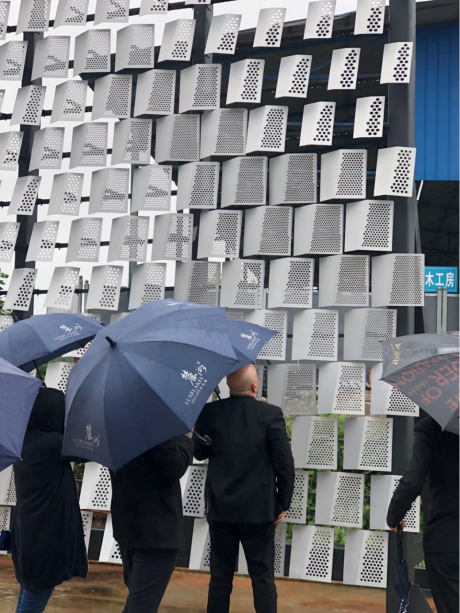

幕墙单位进行了多次实体打样测试，最后选定2mm厚度的鳞片铝单板，并定制不锈钢连接件，尽可能削减施工难度。在达到安全性能要求的同时，确保完成面的高度平整与设计方案相吻合。

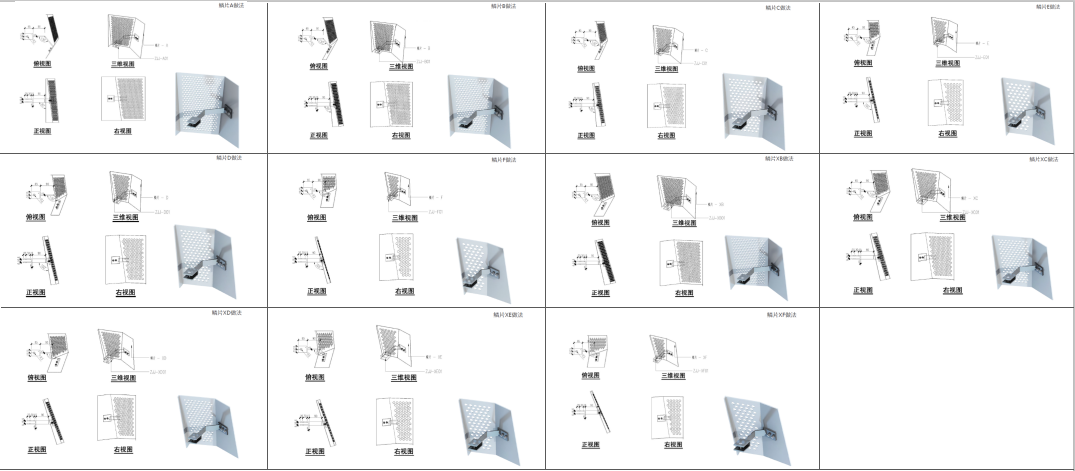

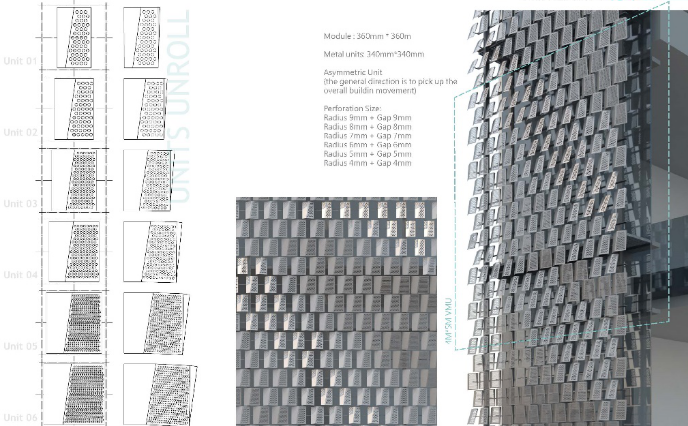

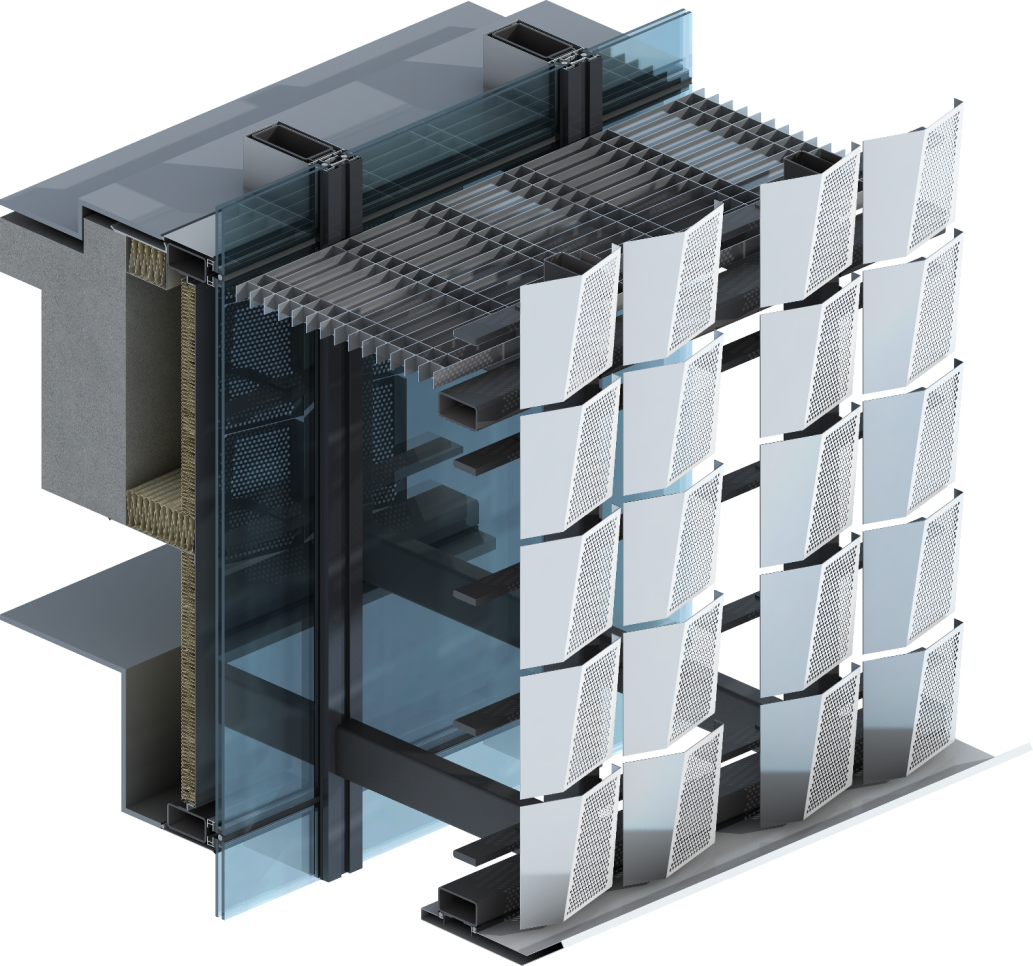

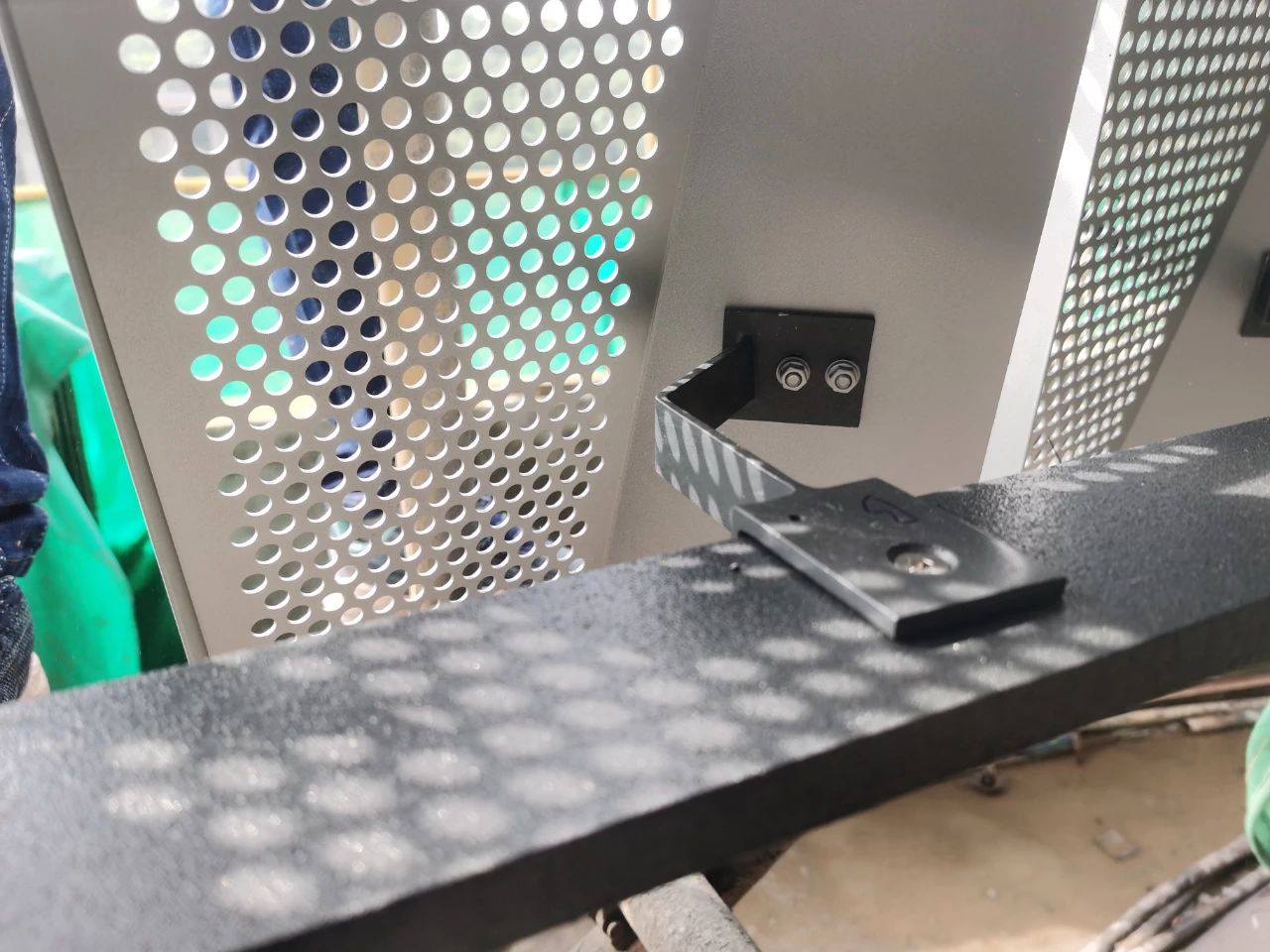

6种不同规格、不同角度的铝单板鳞片，与11种不同角度的304不锈钢连接件一一组合。

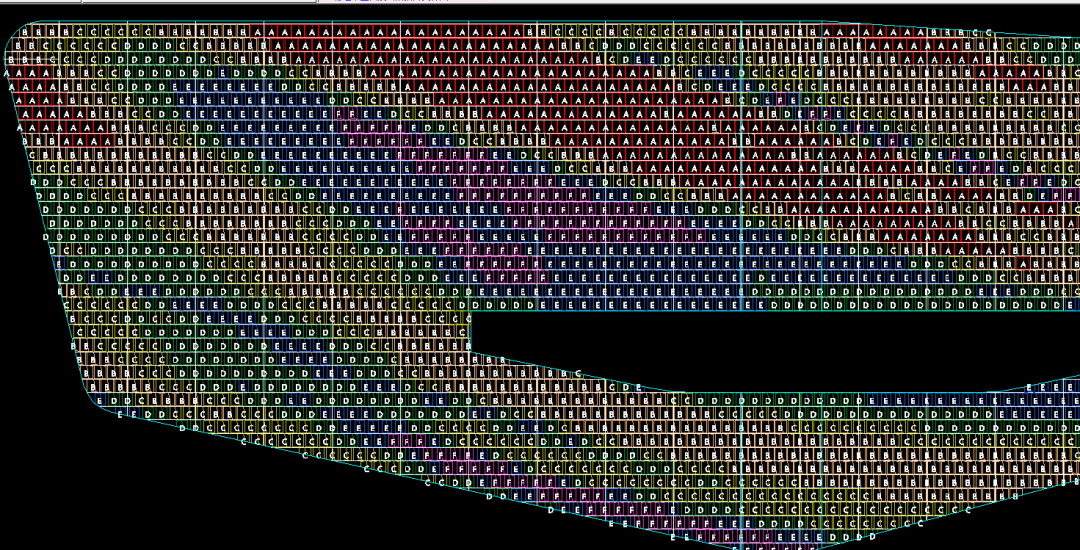

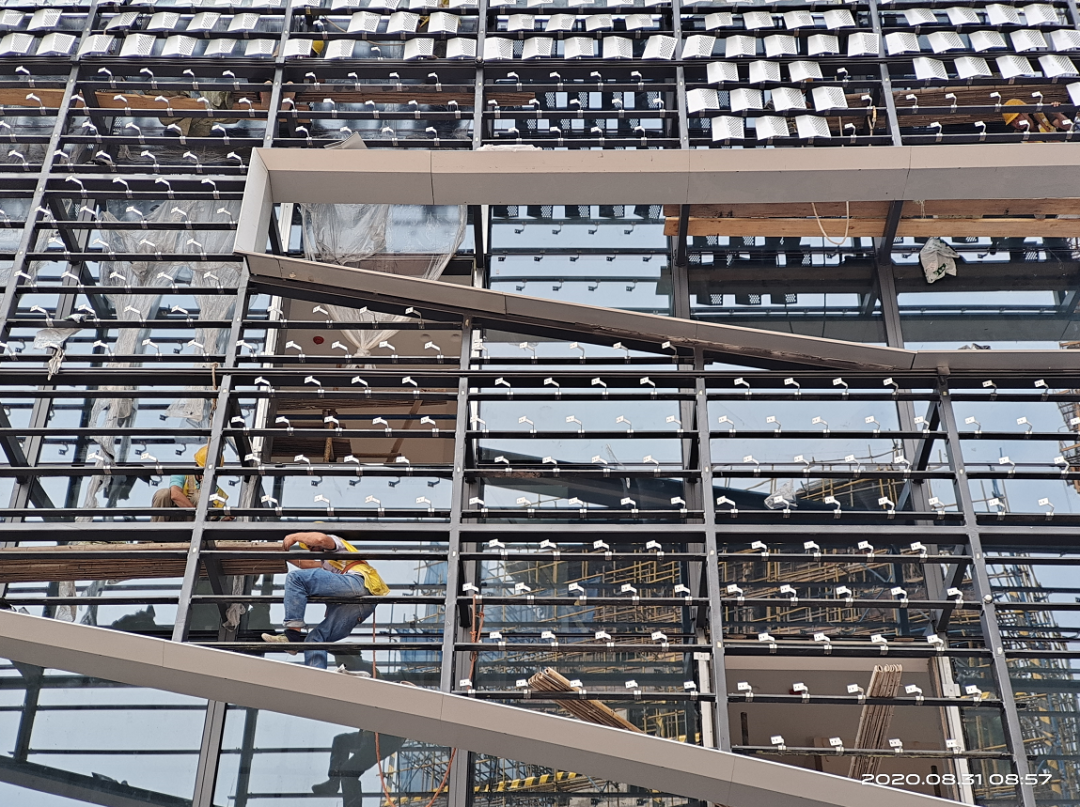

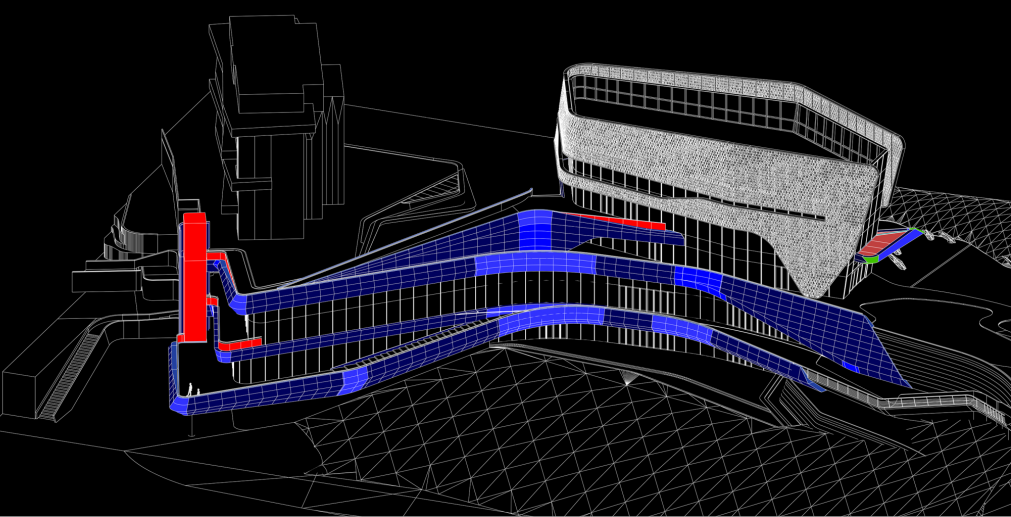

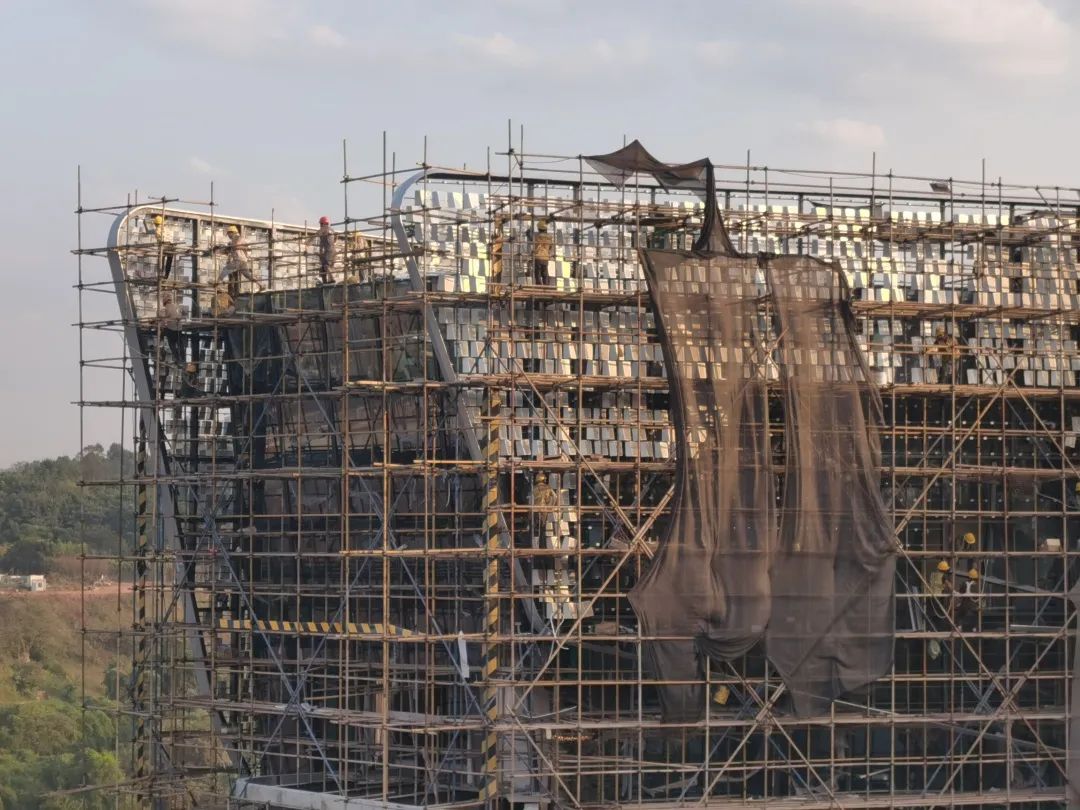

BIM技术参与赋予每一组鳞片专有编号及特定安装点。在后期施工过程中，工人们根据安装布置图，将指定的铸件固定安装到指定的点位上，保证最终效果在可控范围之内。

为了让铝合金鳞片在阳光下的变化更富层次感，选用氟碳漆工艺。对8527件铝单板鳞片表面进行了三涂两烤工艺处理。

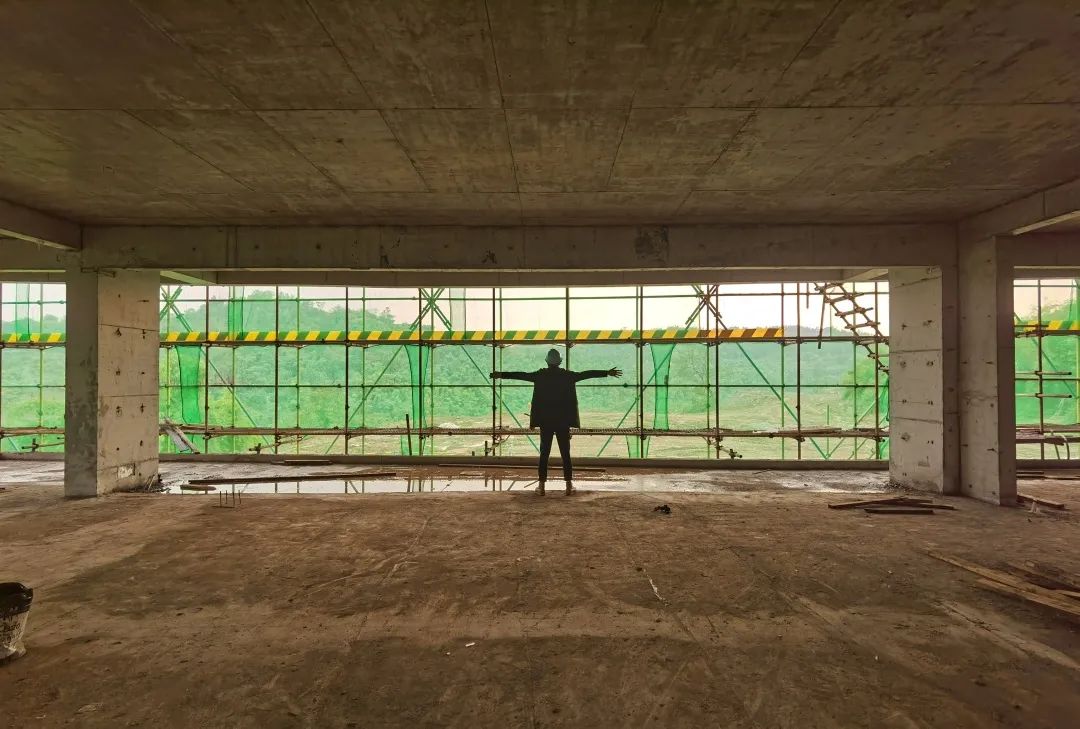

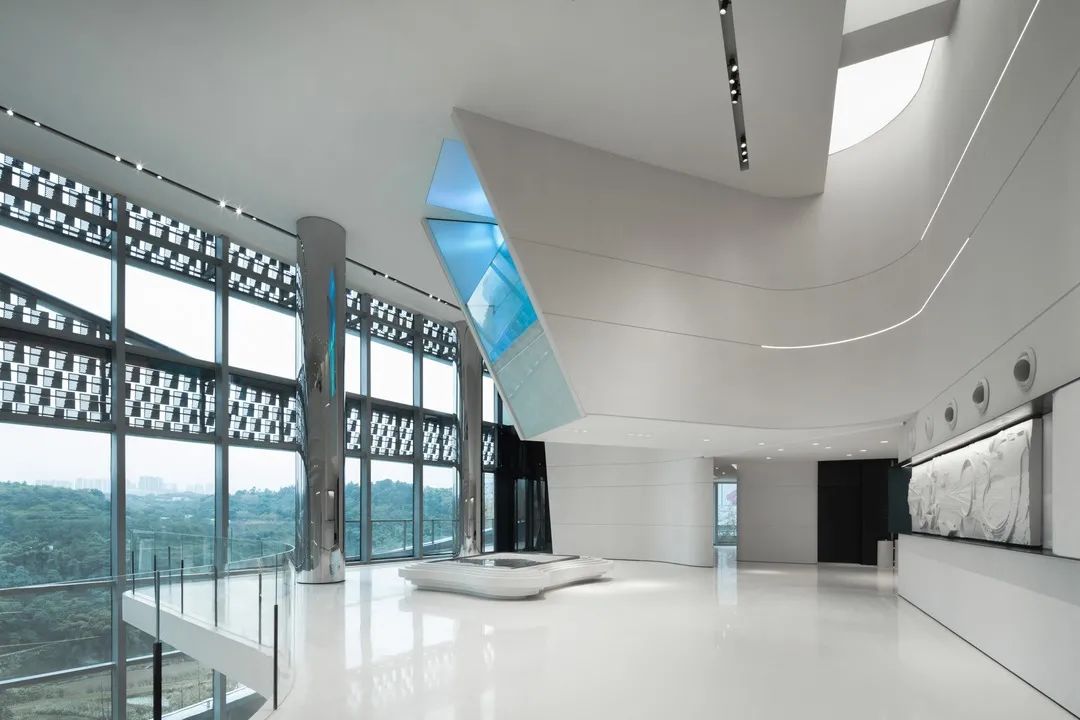

用16mm厚钢板作为钢横梁，力求将加装过不锈钢连接件后的钢横梁对室内通透性的影响降至最低程度。

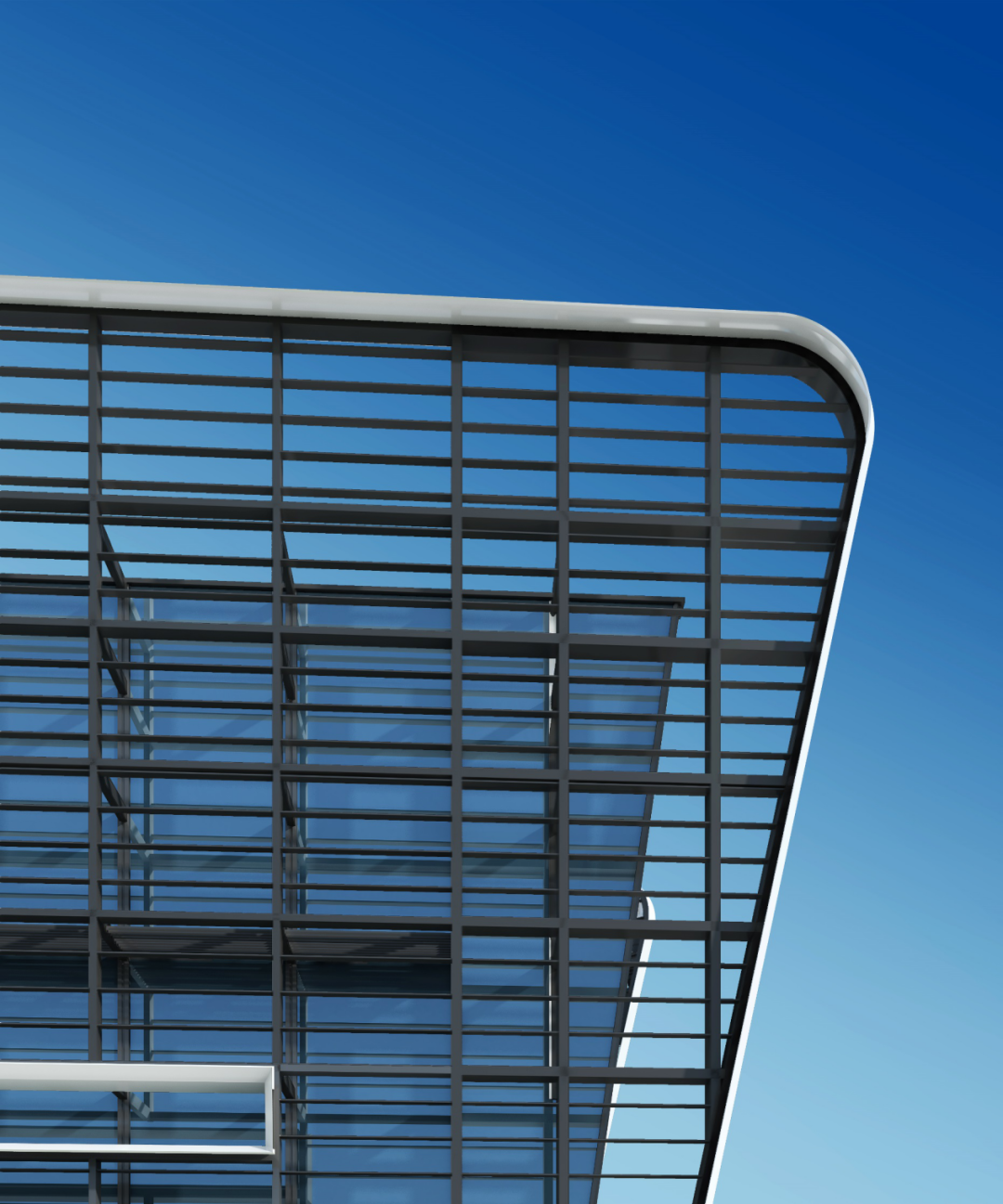

玻璃幕墙龙骨肩负外层鳞片幕墙的承重大任。考虑到内装效果，设计师们改用钢结构系统进行龙骨部分设计，将其尺寸降低为270mm*120mm，将传统螺栓连接模式更改为焊接模式。

并采用1.5mm不锈钢对幕墙龙骨进行了重新包封及氟碳漆改色处理，进一步弱化其对室内效果的影响。

02.

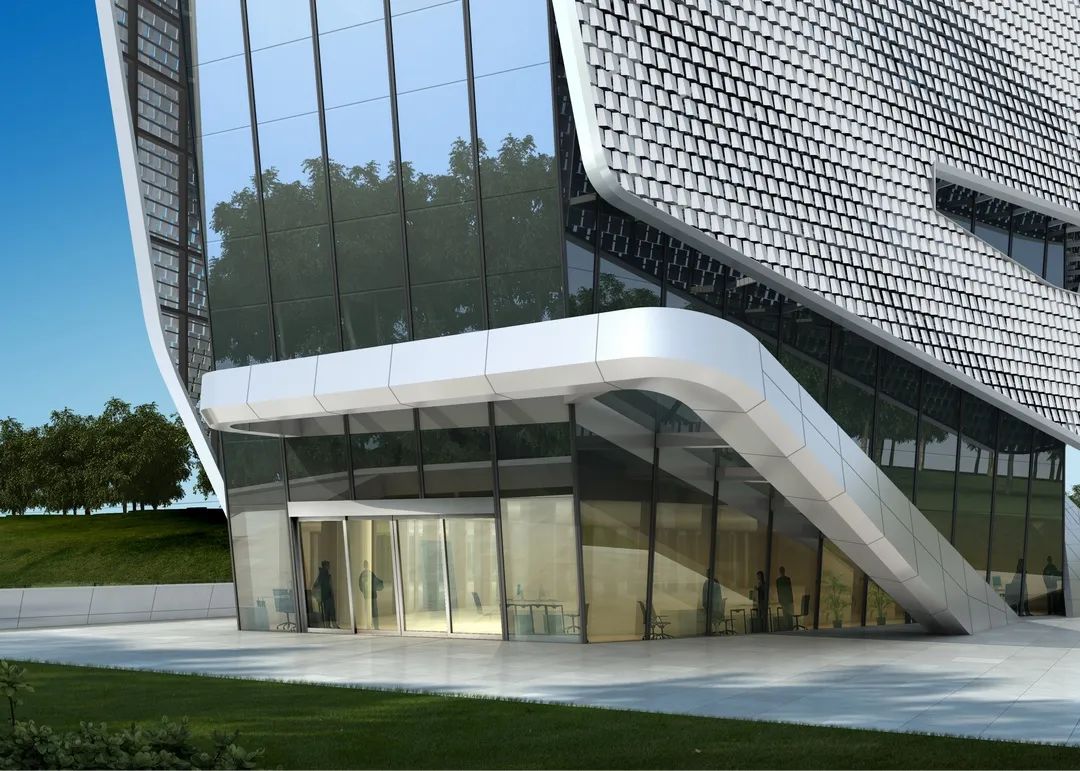

雨棚部异形板材

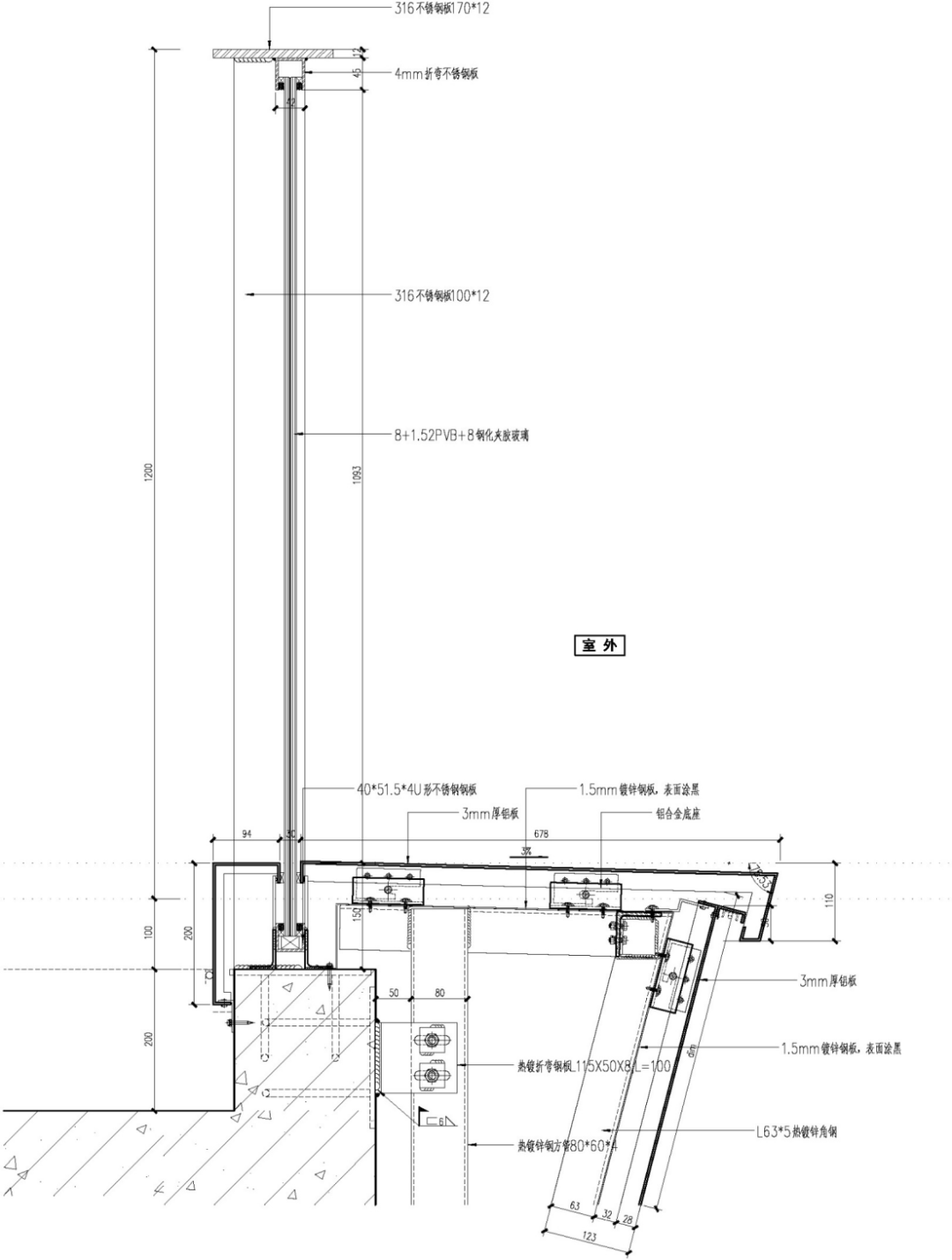

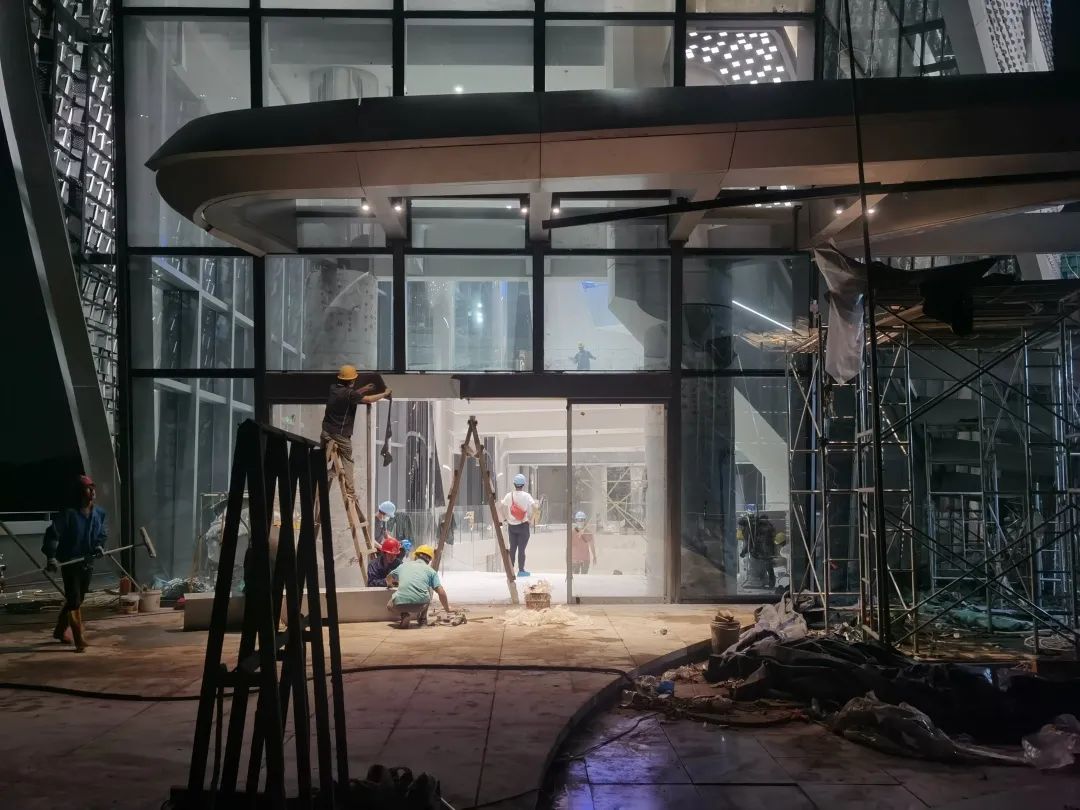

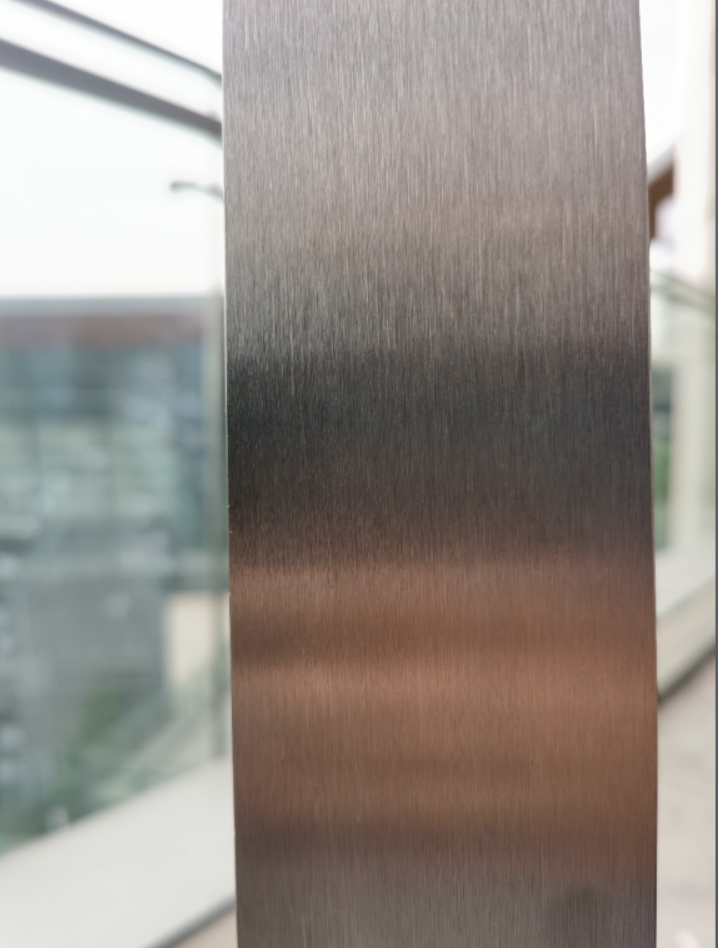

雨棚部分选用3mm喷砂不锈钢材质，其中双曲板16张，单曲板28张，异形板材占比总板数的1/3。

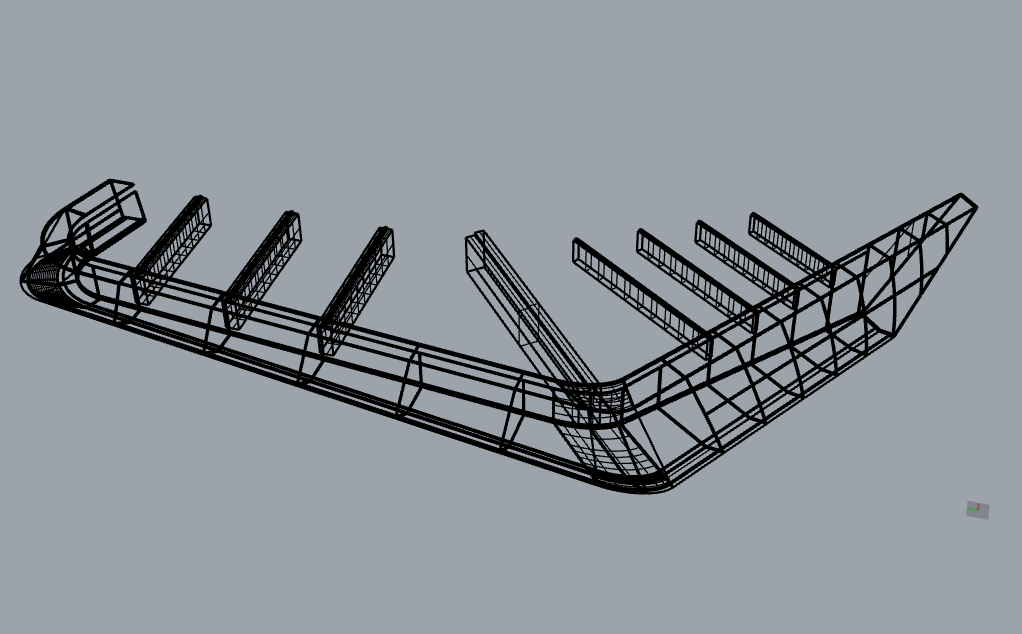

为了不让主入口的雨棚拉杆破坏立面整洁效果，设计师提出将悬挑6m的雨棚钢结构与玻璃幕墙龙骨进行一体化处理的设计方案，达成方案最佳效果呈现。

03.

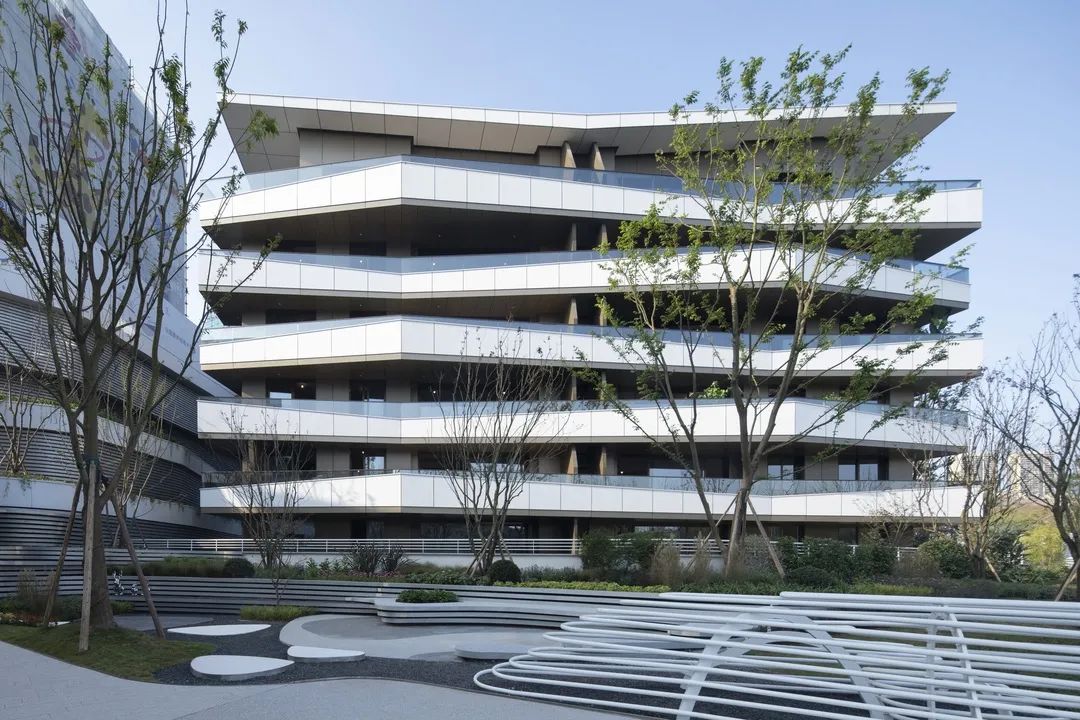

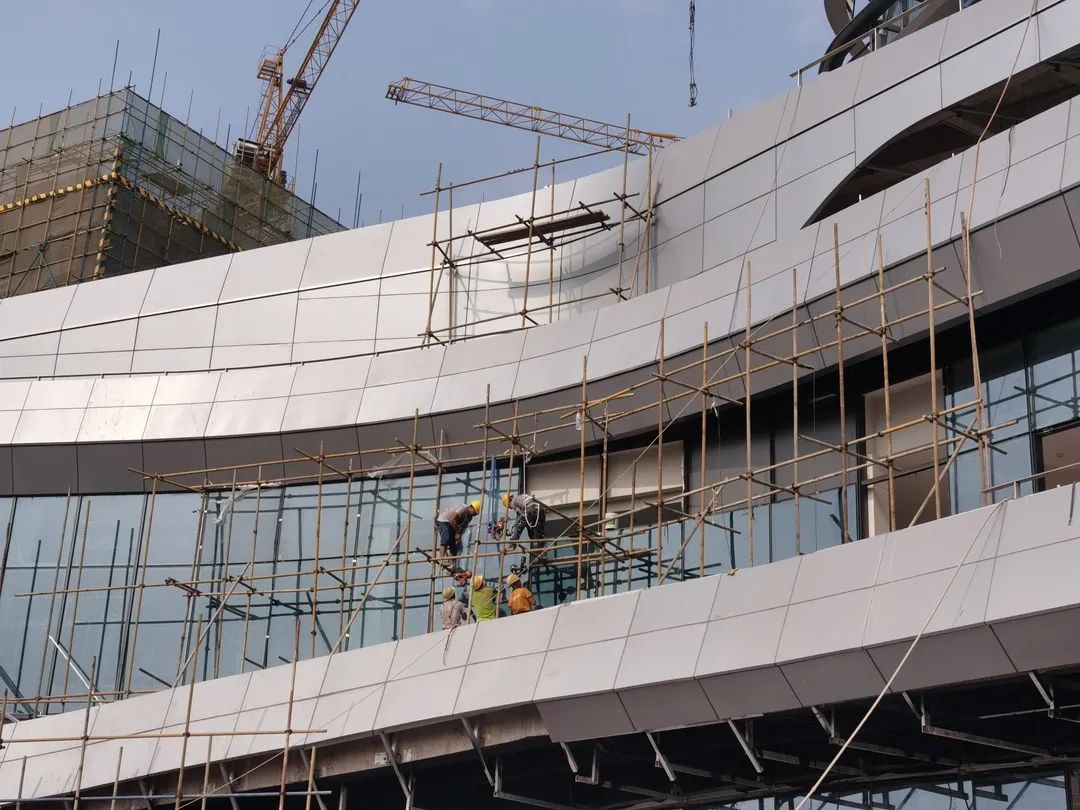

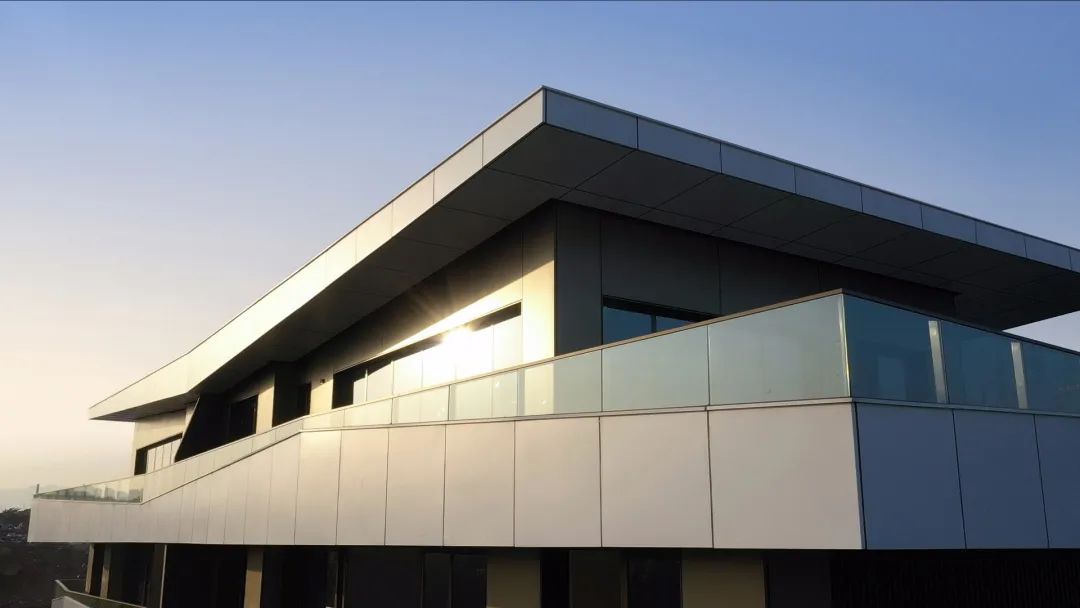

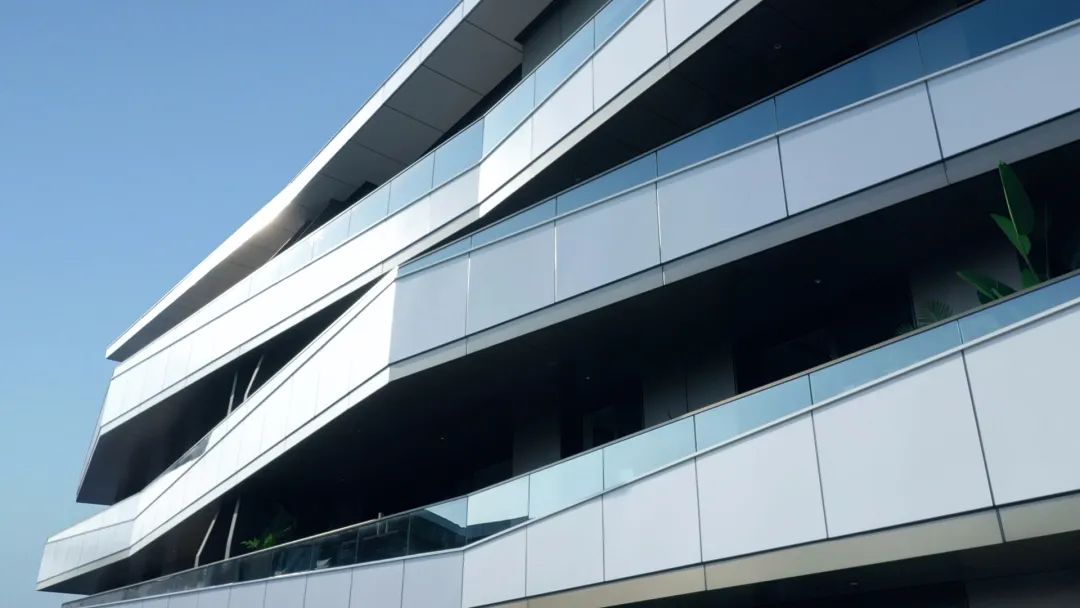

铝板立面

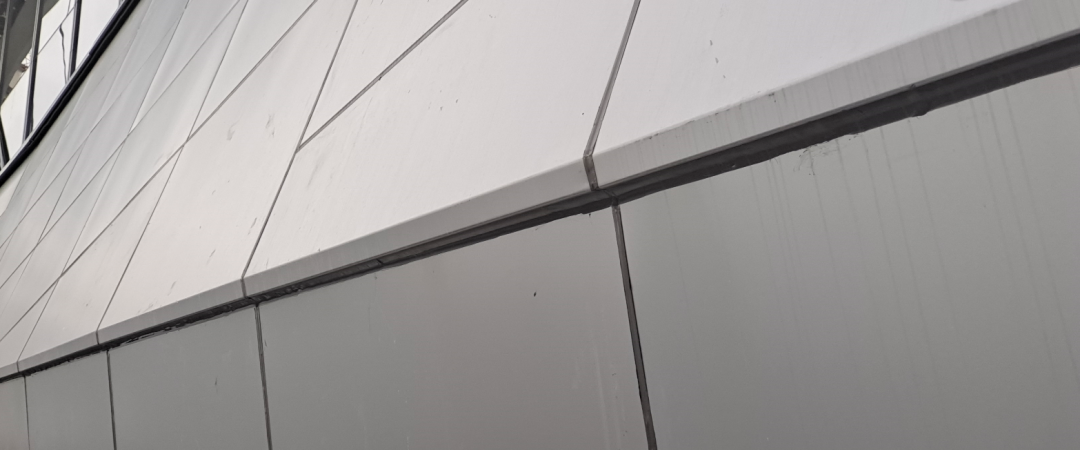

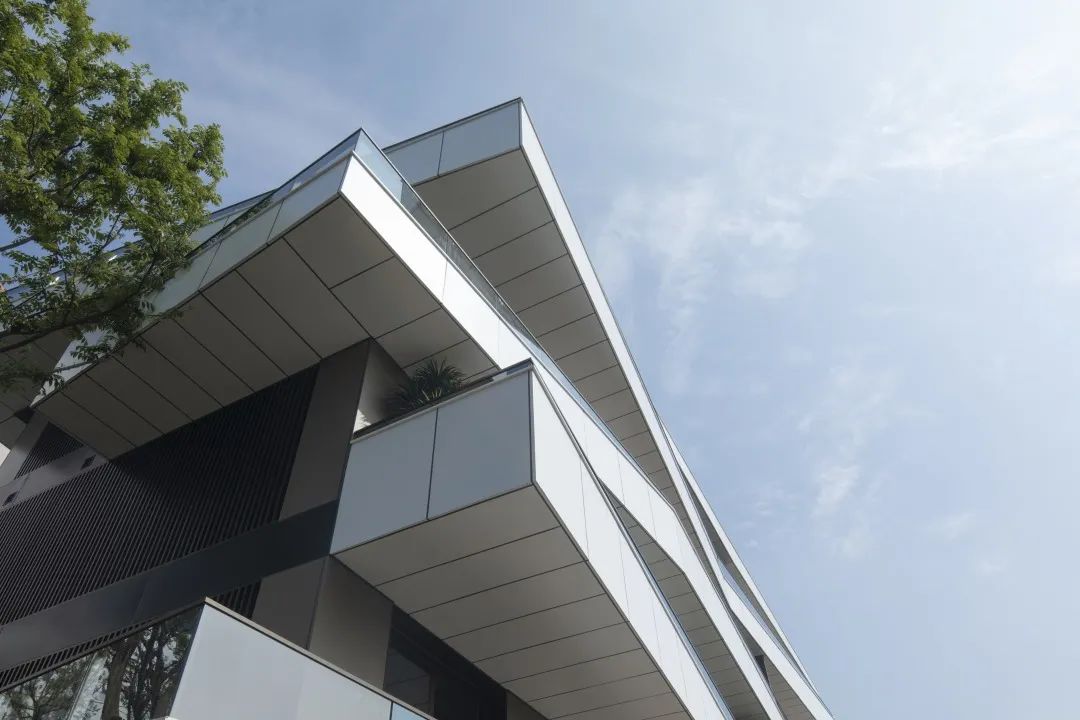

设计师们放弃了“折线成弧”的简单铝板安装方案，苛求铝板表现出极致缎带感。787张铝单板中，异形板数量达到总数的20%。

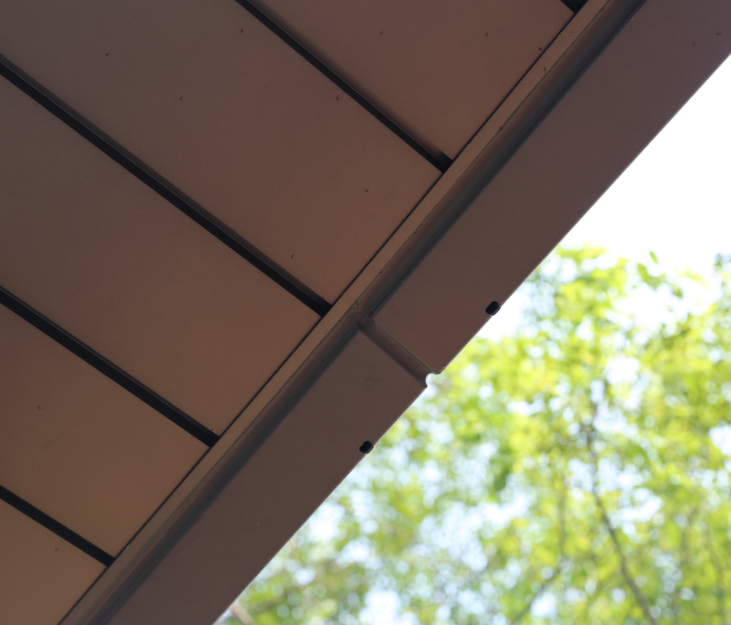

考虑到长期日晒风吹说带来的立面挂污问题，设计师在铝板拼接缝位置增加了滴水线设计，减少阴面铝板流挂，大大提高立面抗污性。在滴水线设计过程中巧妙设置泛光灯槽，满足泛光照明与幕墙一体化需求。

04.

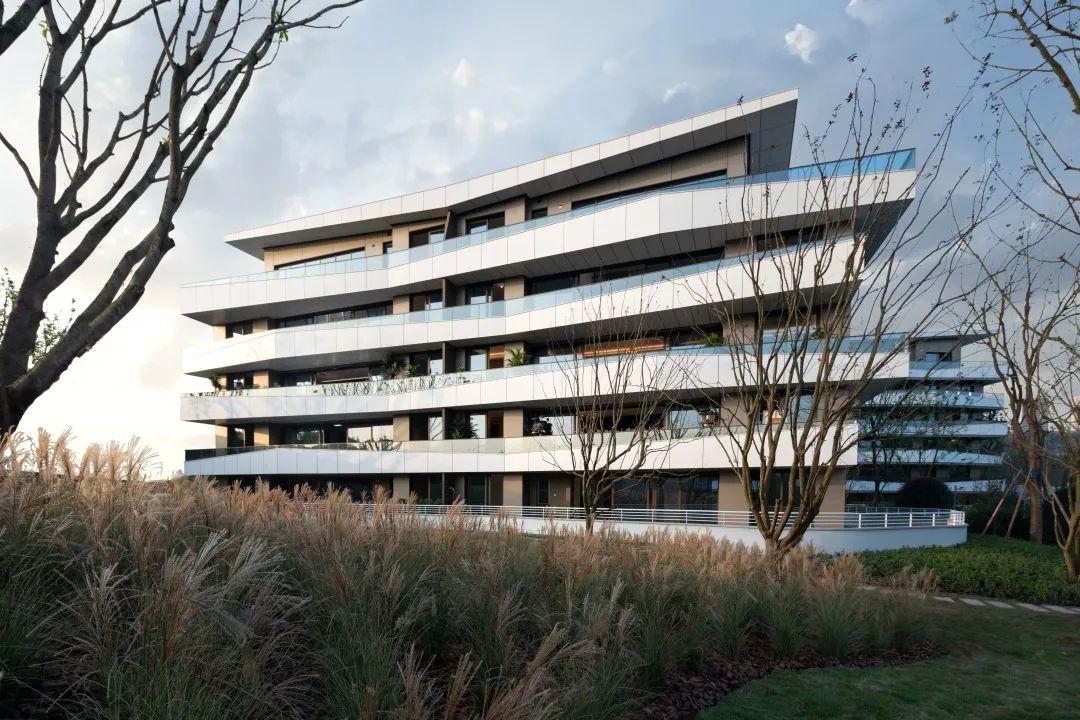

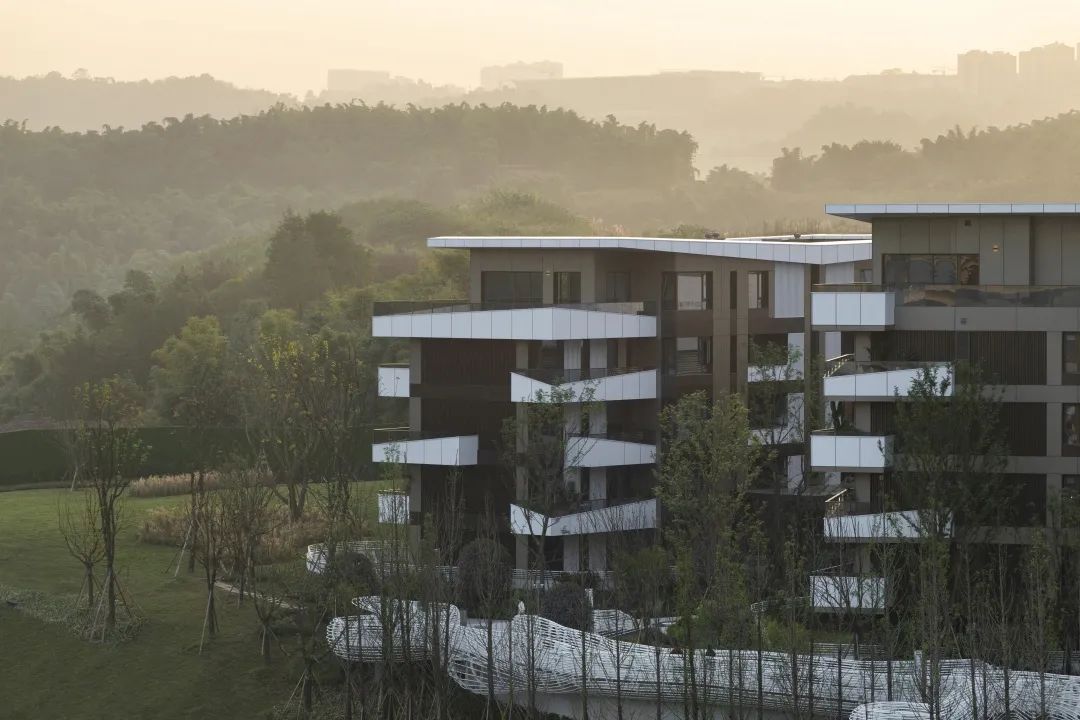

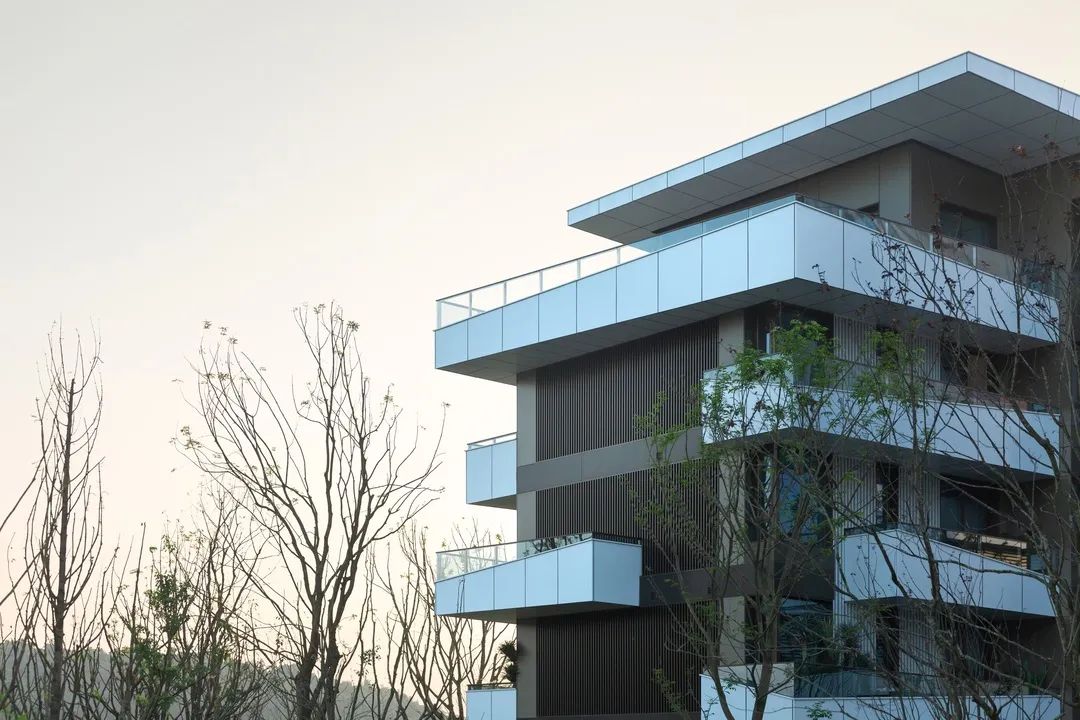

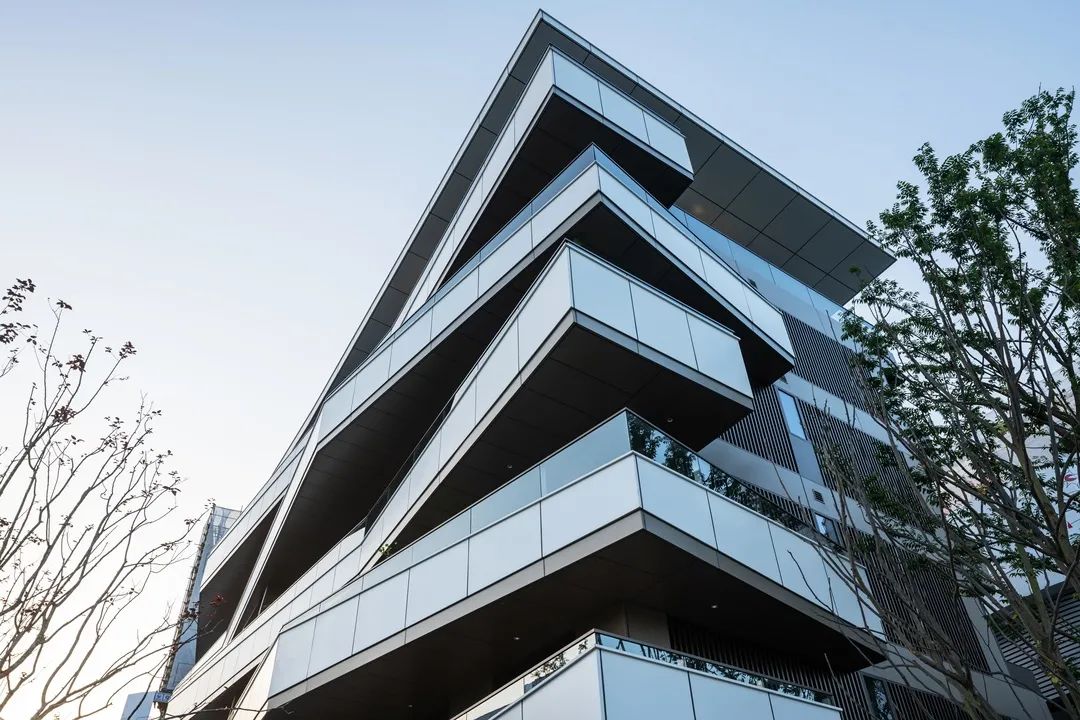

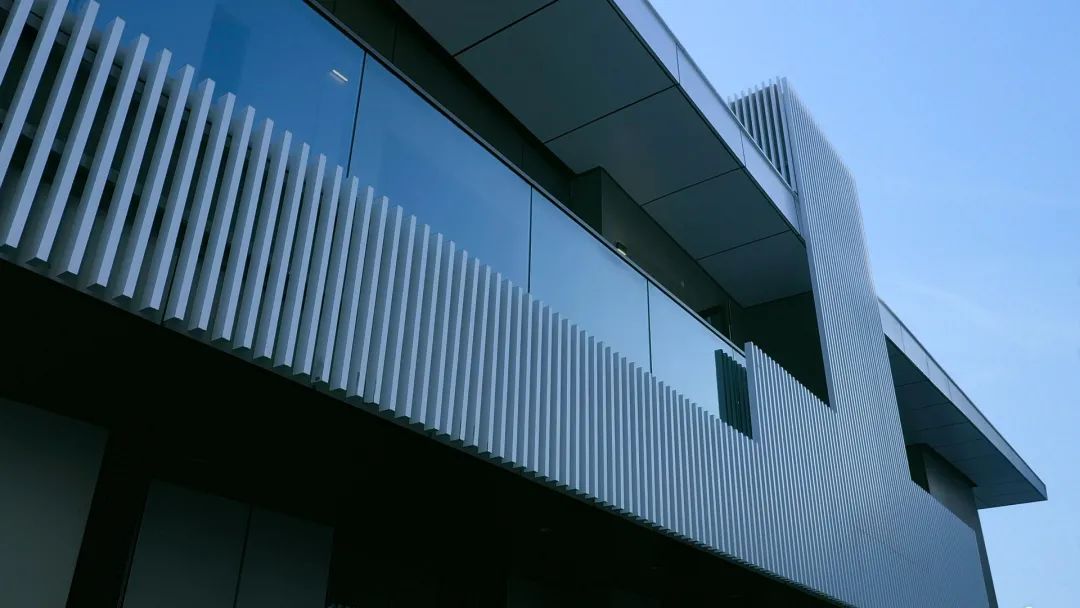

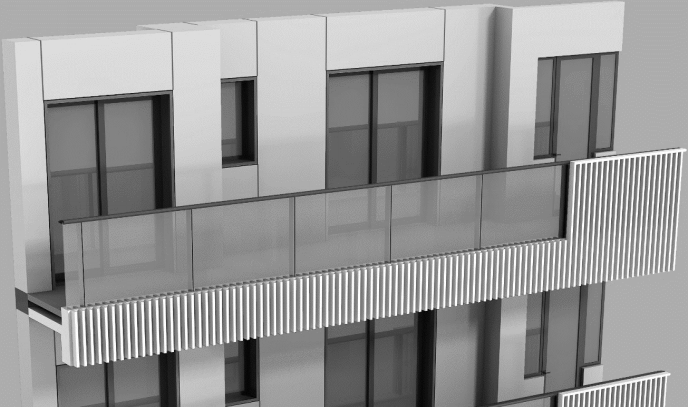

洋房露台

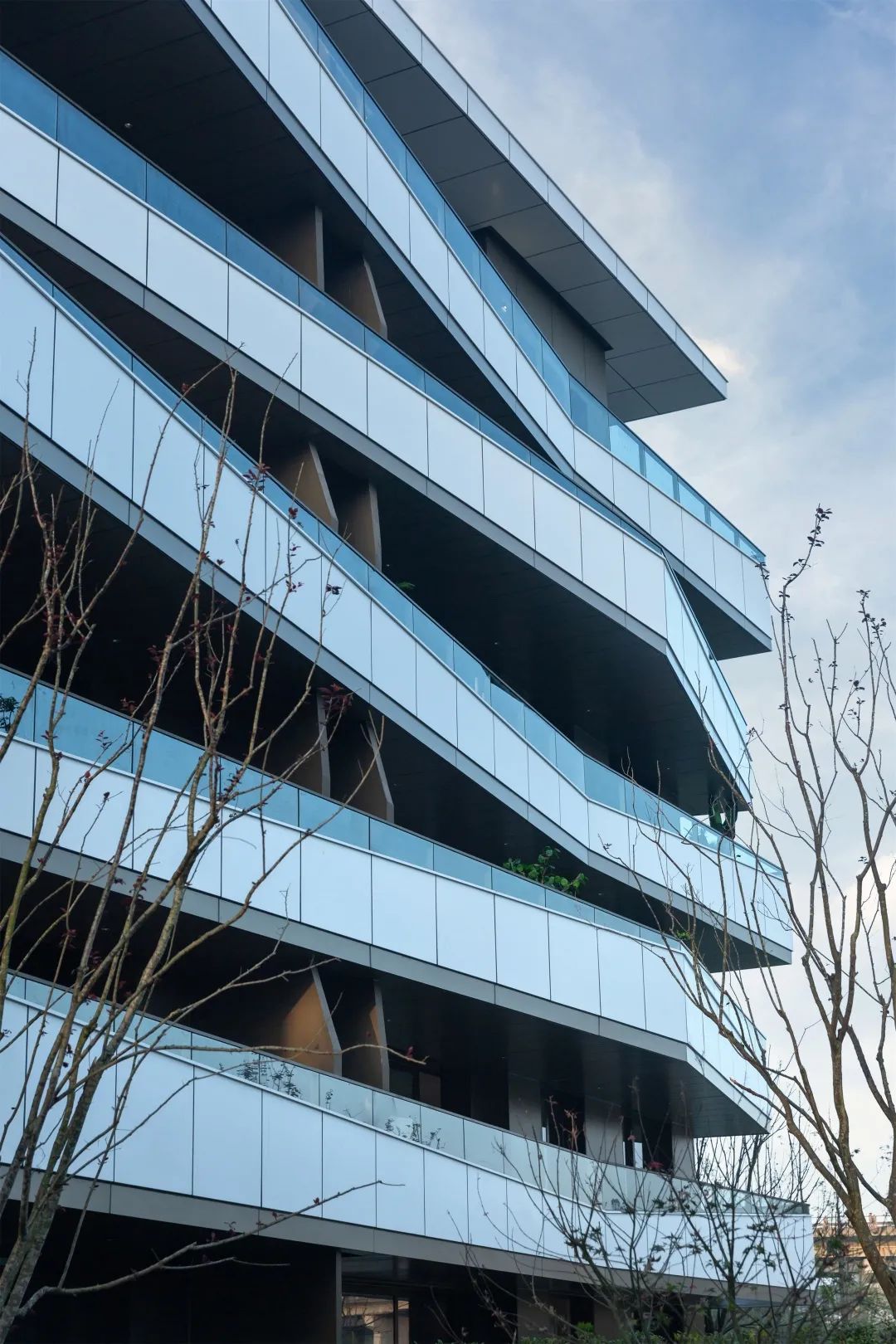

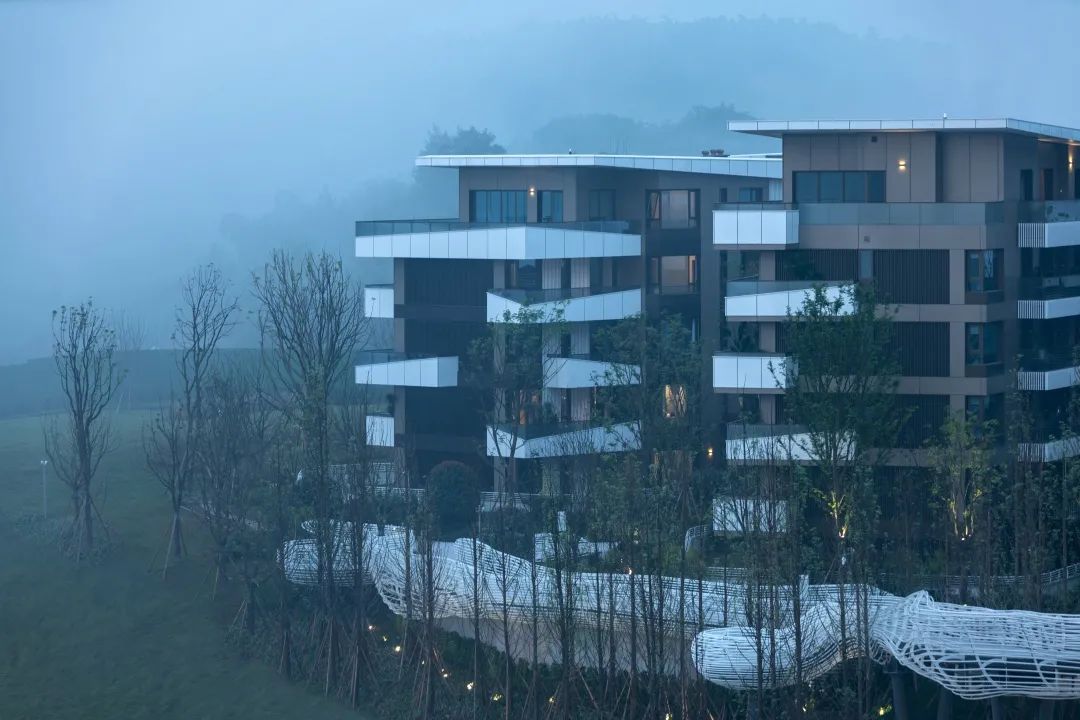

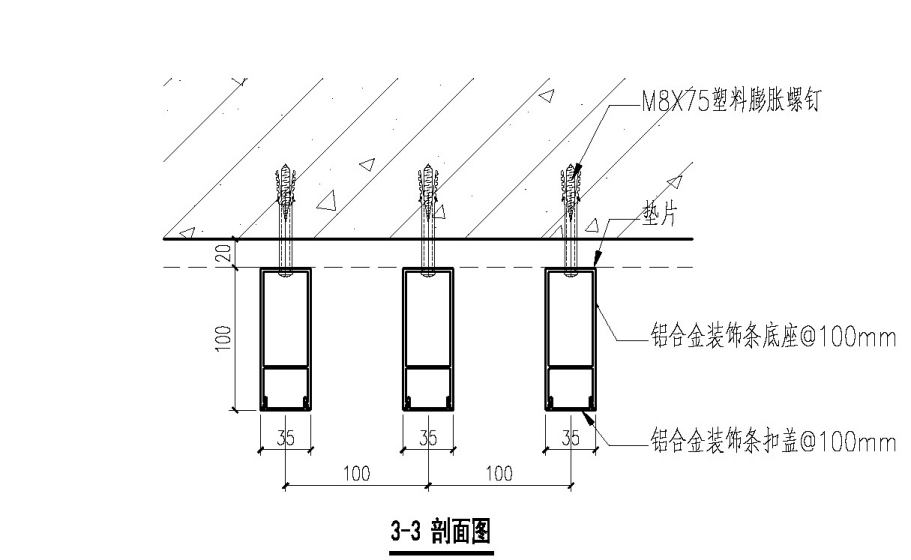

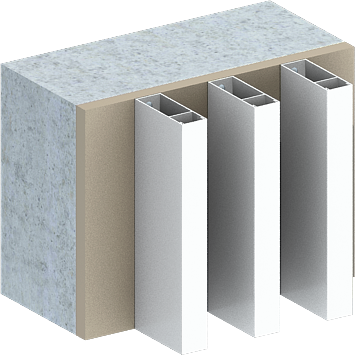

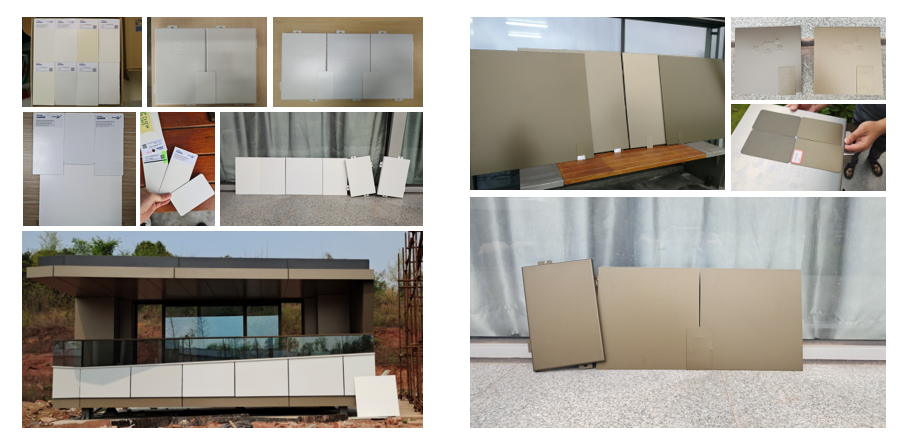

单栋与双栋、不同楼层、不同位置各有一套铝板应用方案。同样利用叁涂两烤氟碳漆静电喷涂工艺，帮助锁定铝合金型材形状和表面色泽最大程度迎合耐候性能与视觉需求。

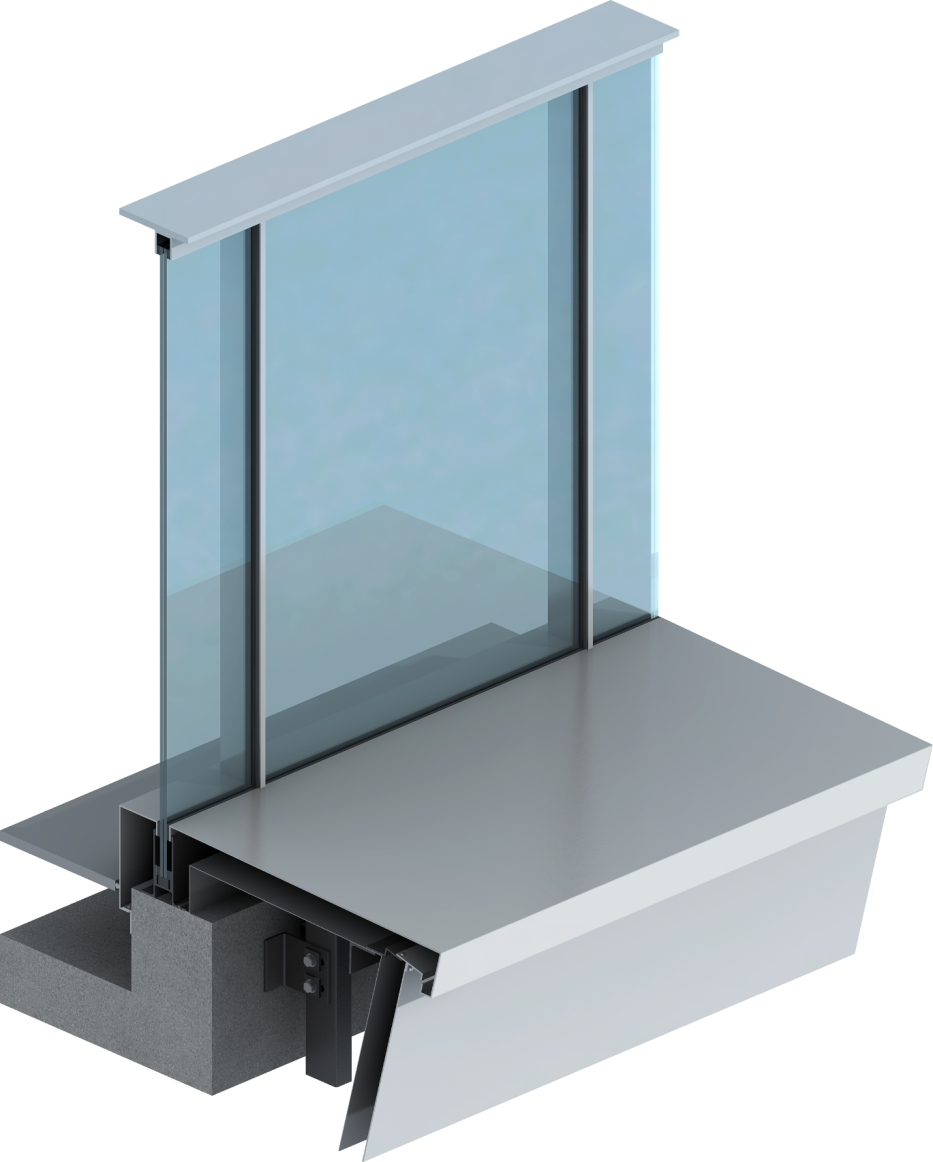

（阳台部分节点）

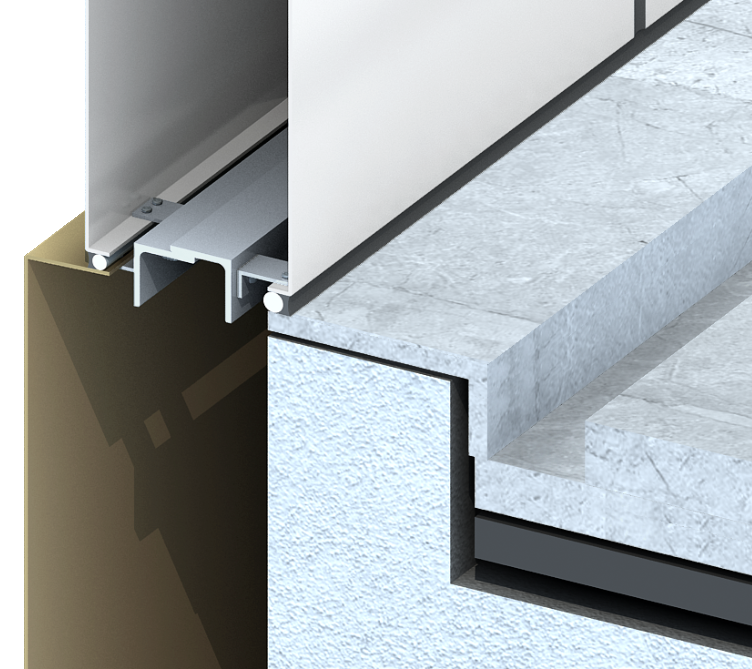

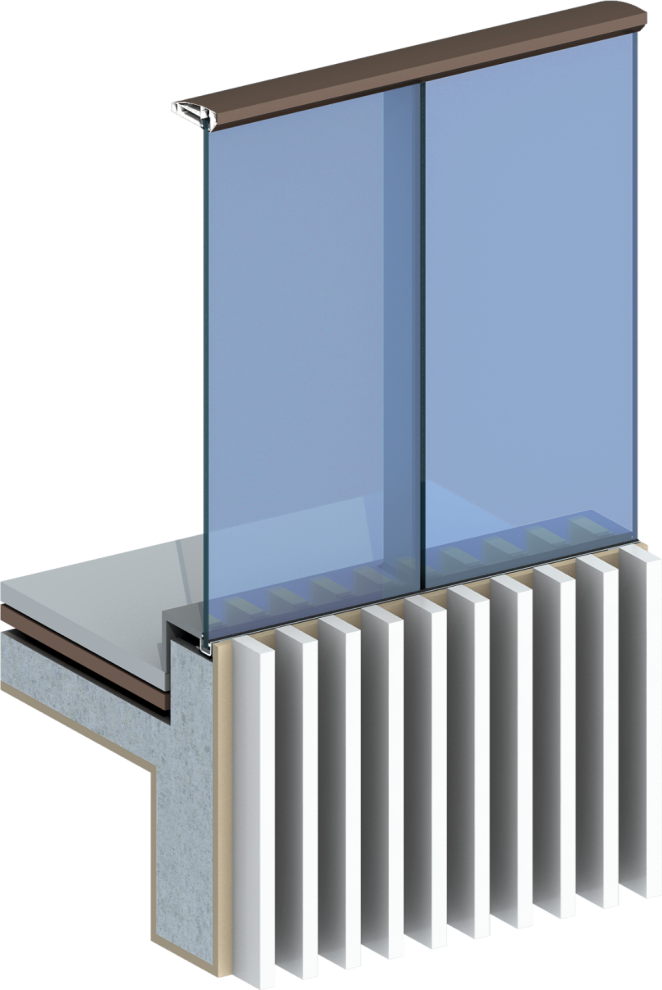

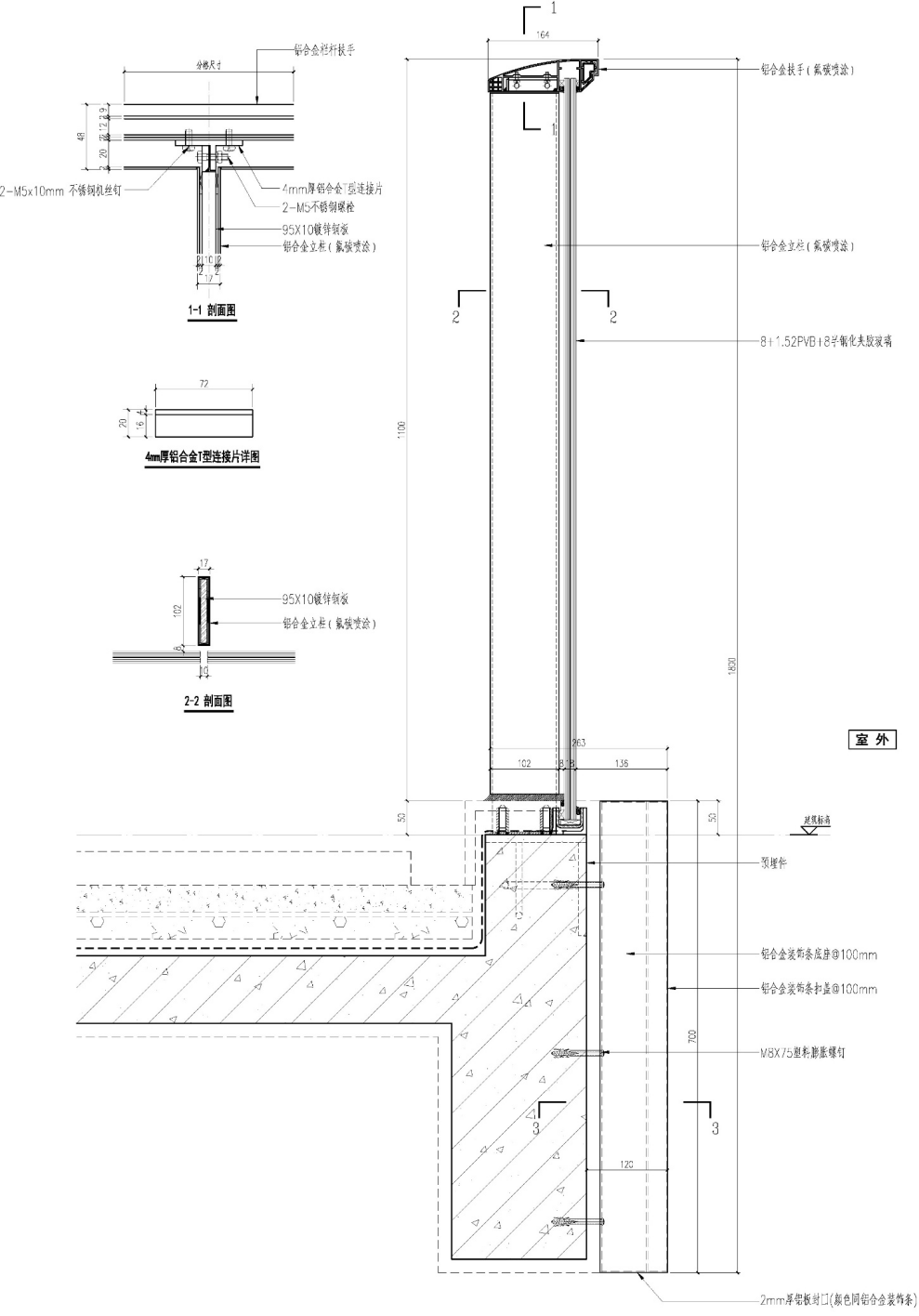

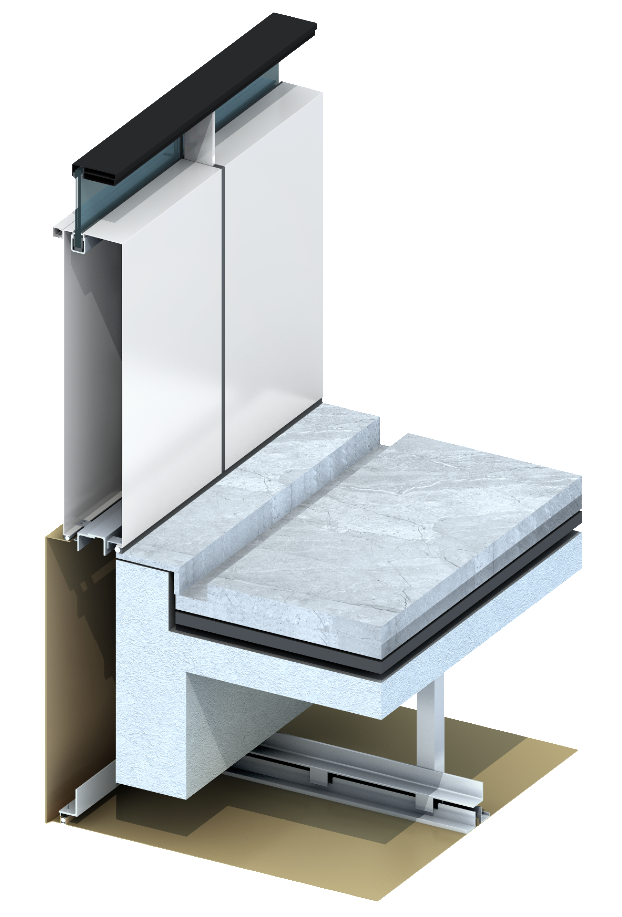

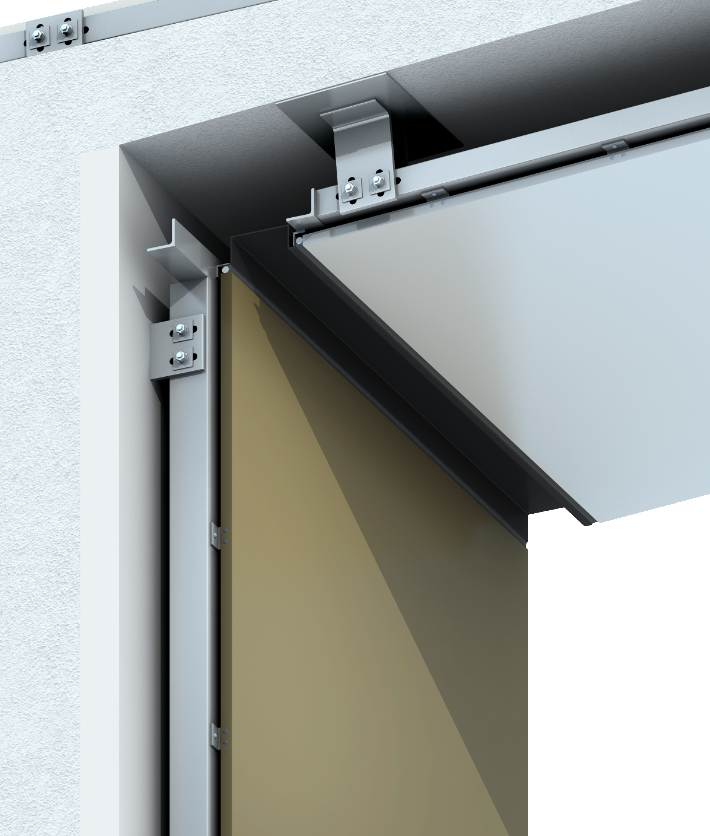

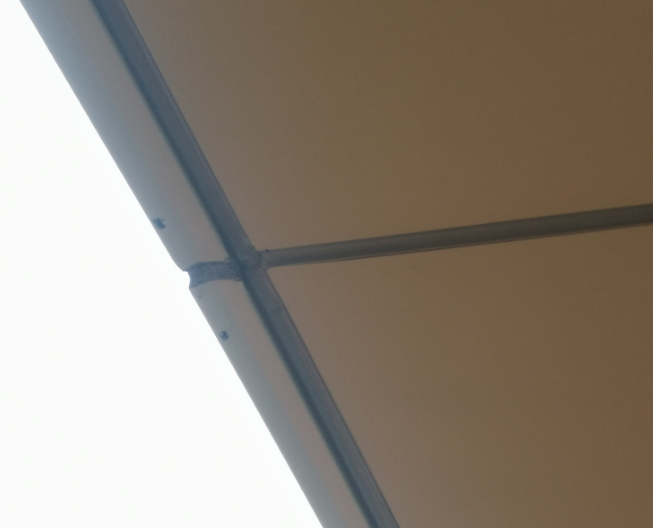

铝板吊顶泄水孔，鹰嘴8*16mm椭圆形泄水孔，距边50mm，便于雨水自然流出，防止铝板内部积水。

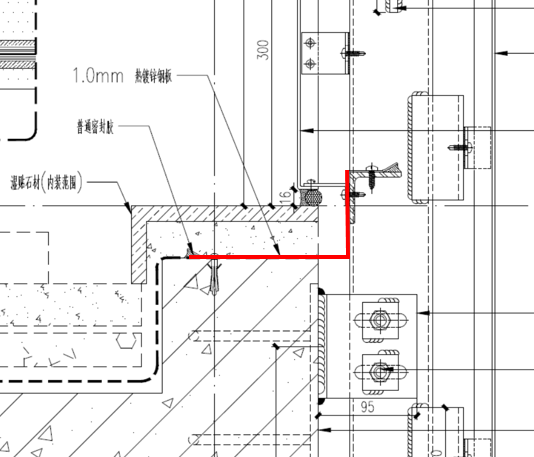

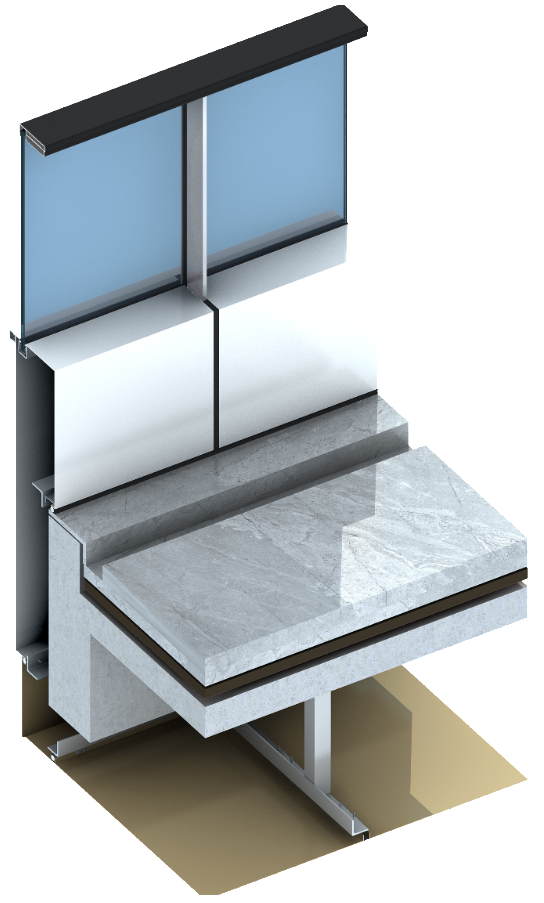

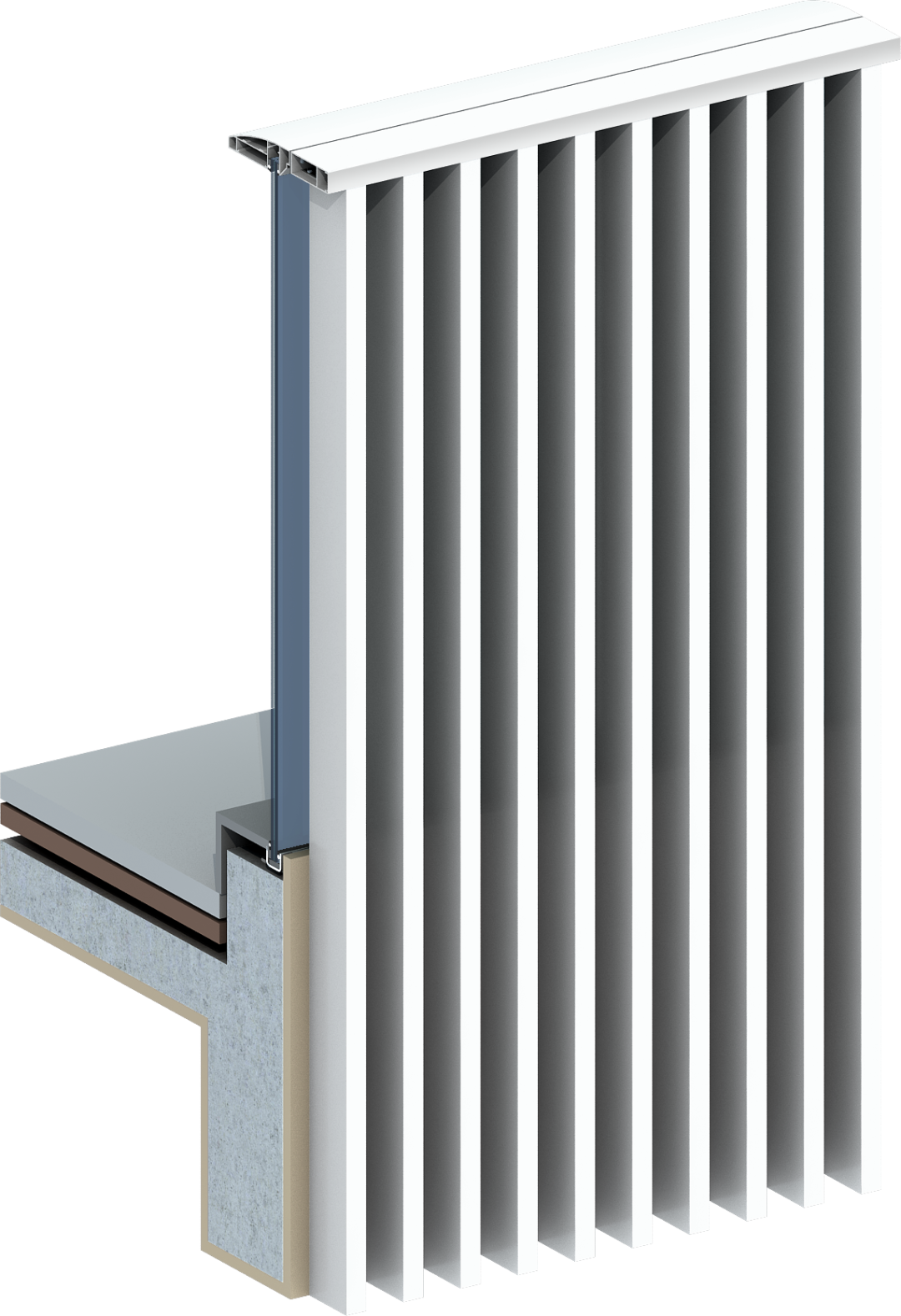

结构梁之外加装阳台栏板，反坎和龙骨之间设置1.0mm厚通长铁皮密封，升级防水效果。

注本文转自材料在线编辑整理自：浙江中南幕墙设计研究院
