什么是钛锌板？

发布时间：2022-02-08

01.

什么是钛锌板？

钛锌板又称为钛锌合金板、锌铜钛合金板、钛金板等，由高纯度的Z1级别的金属钛与少量的金属钛、金属铜及金属铝熔炼而成的合金，经辊轧处理成片、条、板或卷状的建材板。

钛锌板特点

优异的延展性

板材具良好的延伸率和抗拉强度，可塑性好，可在现场三维弯弧异型。

超长使用寿命

天然的抗腐蚀性，使用寿命可达70-100。

自洁性

由于钛锌板表面无涂层，不产生静电，因此也不吸附灰尘脏物，经过雨水冲刷，直接带走板面污渍，形成自洁性特质。

自愈性

钛锌板在运输或安装过程中被划伤后，由于锌的氧化性，锌元素会再次与大气中的水、氧气和二氧化碳反应，在划伤部位再次形成氧化层，颜色也会无限趋近于周围板材的颜色，从而形成自愈的特点。

价格昂贵

在众多金属材料中，钛锌板的价格相对昂贵一些，但是因其优越的材料性能，综合来看，其性价比也在中高范围内。

钛锌板的类型

钛锌板通常可以根据材料处理工艺以及板材颜色的不同来分类。

a．钛锌板的表面处理工艺简单来分类

1．酸洗：

 钛锌板表面通过硫酸和硝酸的稀释混合物处理，形成一层近似天然的钝化层。之后在表面附着一层透明有机薄膜，以便运输和储存期间对材料表面形成保护。

2.磷化：

磷化过程通过在面板表面上形成微溶的磷酸盐层，磷化池中存在所有必需的组分，磷酸盐阴离子以及金属阳离子进行反应。根据预处理的不同，可以产生出或浅或深的表面颜色。

b．根据板材颜色的不同分类

根据板材颜色的不同，钛锌板通常可以分为原色（天然钝化）和预钝化色两类。

1．原色（天然钝化）：

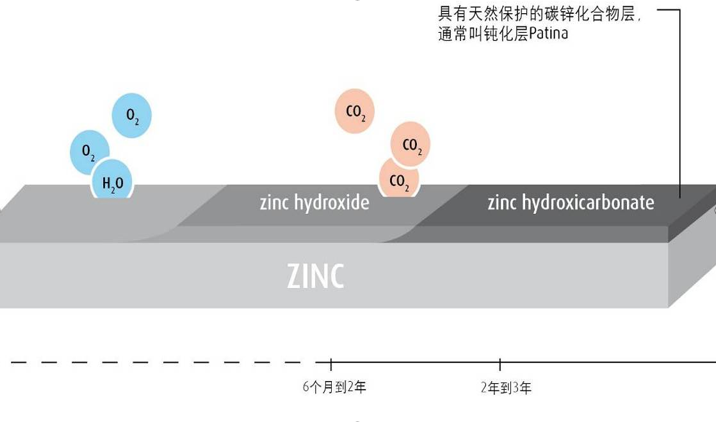

酸洗后的钛锌板，表面会形成蓝灰色或者石墨灰的碱式碳酸锌层。使其接近自然环境中的氧化状况，并通过预处理而加速氧化，呈现出接近天然氧化效果的色泽。

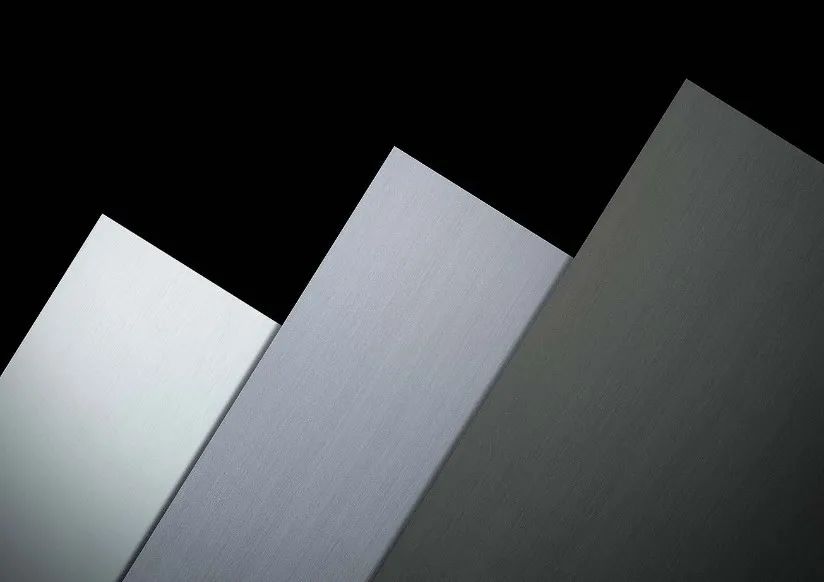

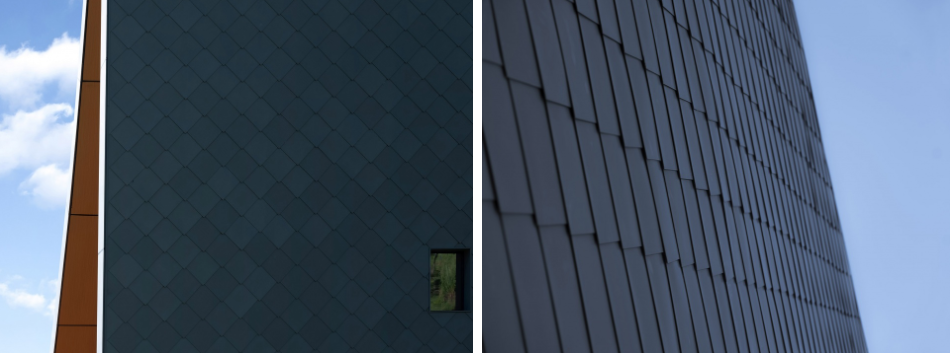

▲材料示意

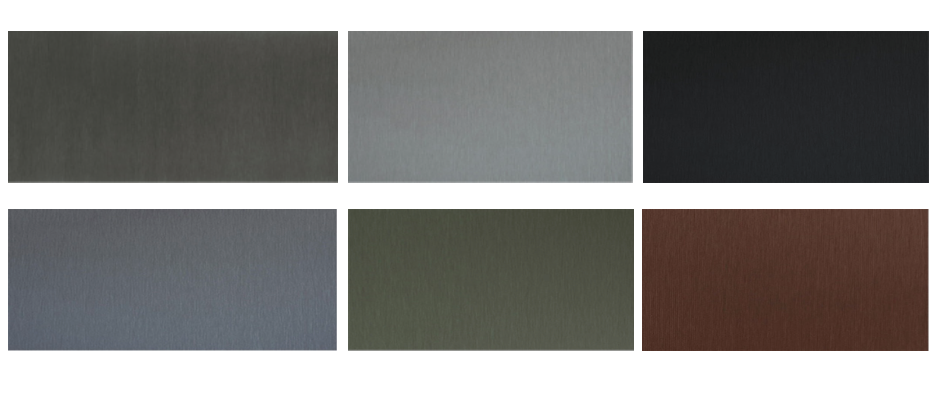

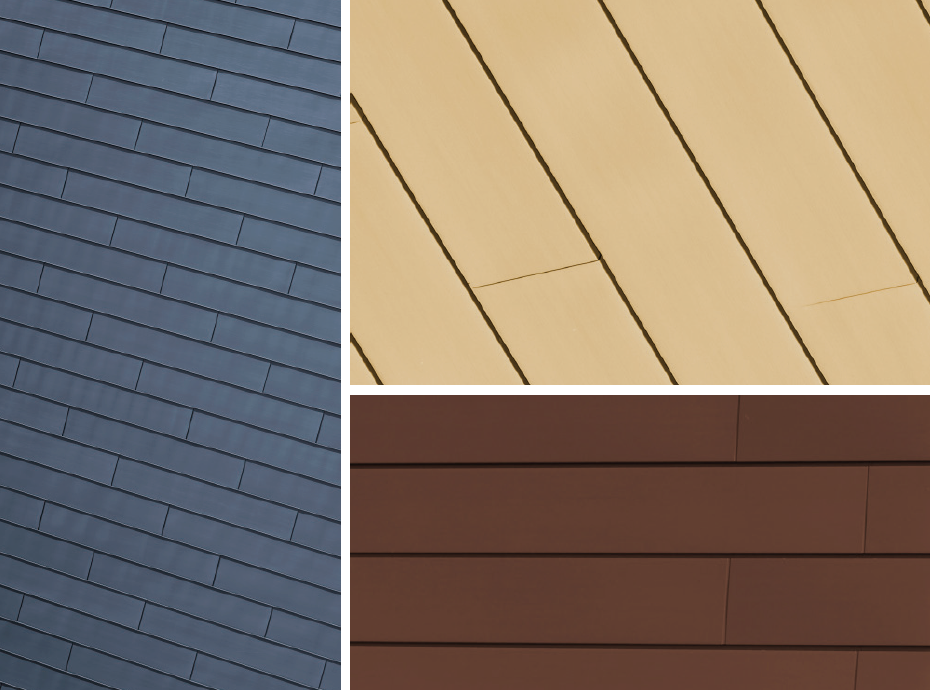

2.预钝化色

表面非涂漆，而是通过在钝化层中添加少量的矿物颜料形成的。常见的颜色偏绿、红、蓝、棕、黑色系。特别是随着光线变化，会显出不同颜色，给人以奇妙的视觉美感。

▲材料示意

02.

钛锌板安装工艺

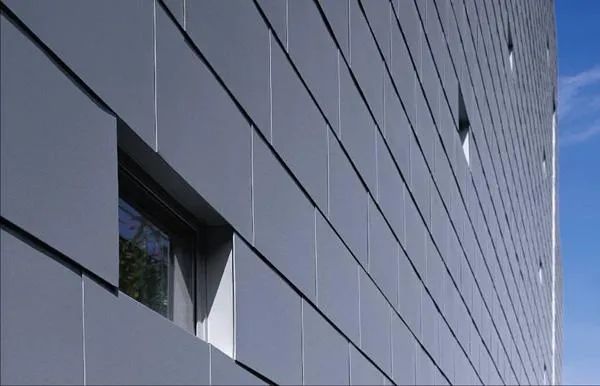

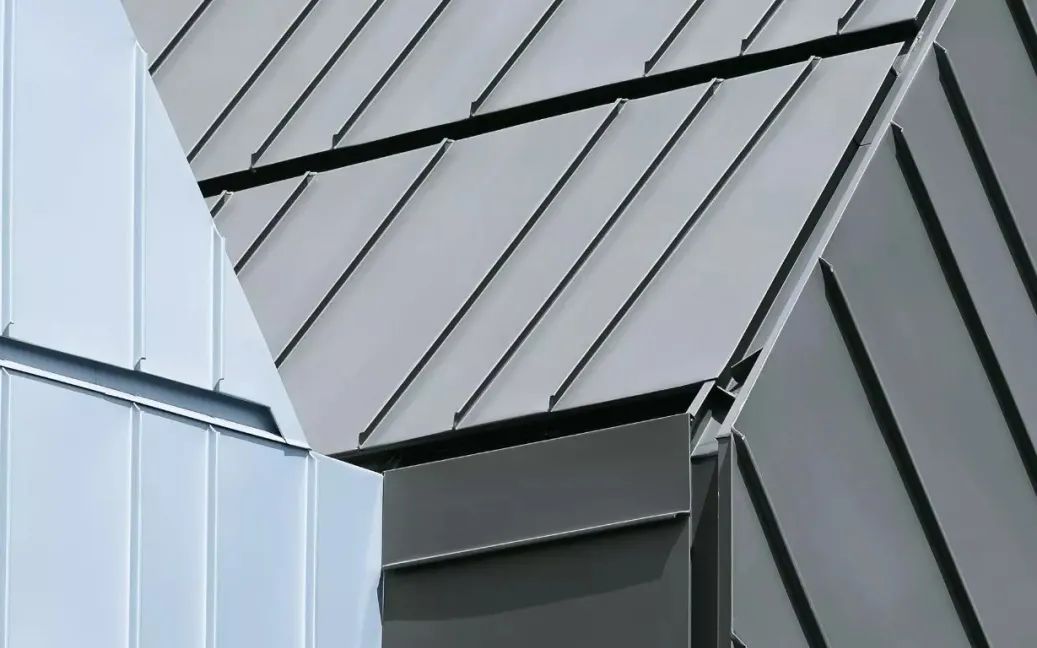

钛锌板主要应用于建筑的屋面系统、幕墙系统、落水系统、室内装饰、屋顶装饰物等方面。特别适合公共建筑（尤其是标志性建筑）如机场、会展中心、文化中心、体育场馆、高级住宅、高级写字楼等。

来源：RHEINZINK

钛锌板工艺和铝单板类似，在用作屋面和墙面时其安装工艺不一样。

1.钛锌板墙面系统

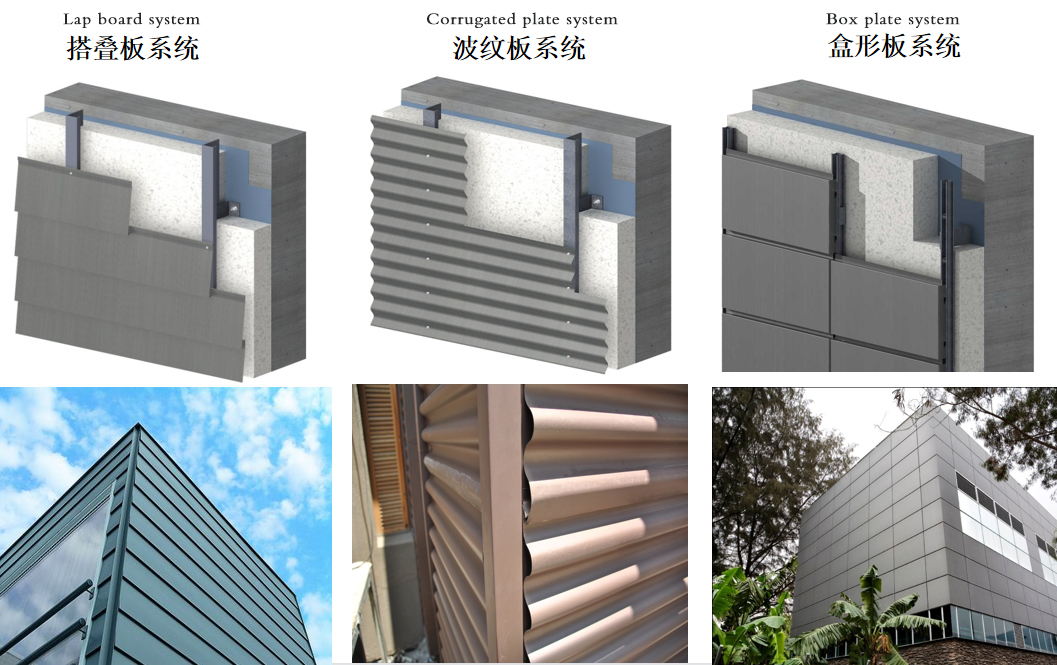

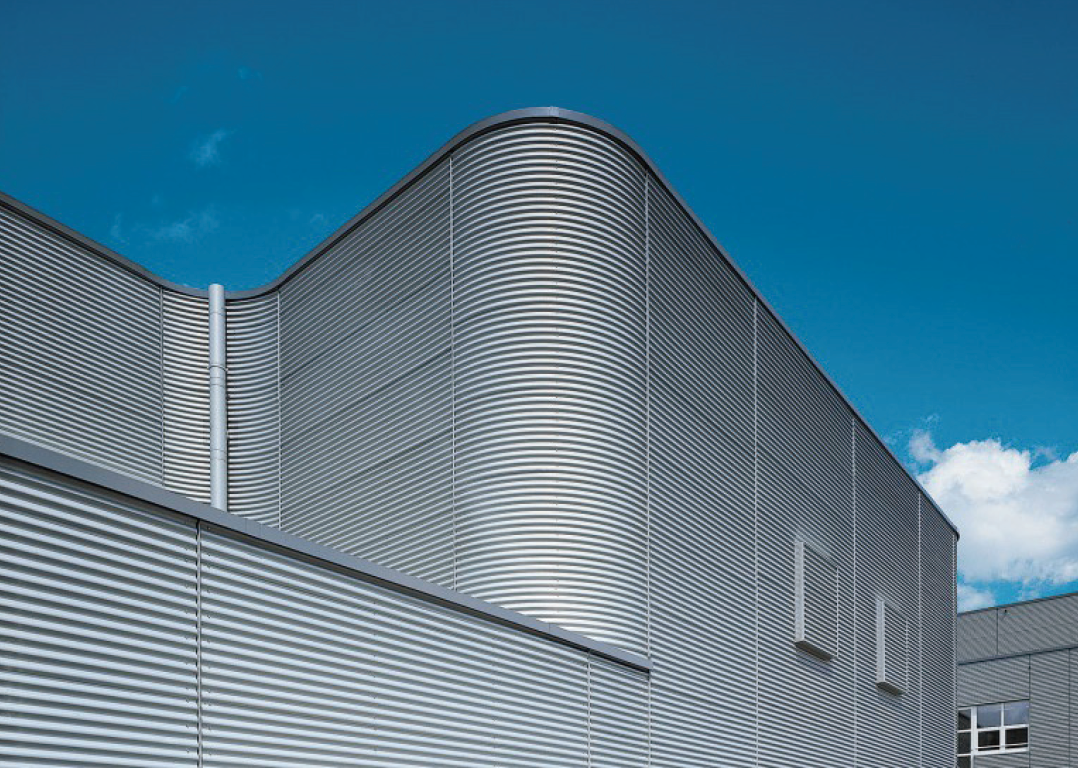

墙面系统可以分为：搭叠板系统、波纹板系统、盒形板系统。

图片来源上海优立特建筑

PS：注意事项

①    钛锌板内锁扣系统施工时，可横向、竖向、。斜向铺设于平直表面上。

②    墙面系统工程施工是在土建主体结构之上完成的，且需设置预埋件或后置埋件。

③    内缩扣系统的支撑框架可以是最小1.5mm厚的镀锌钢龙骨或最小2mm厚铝龙骨；龙骨宽度不应低于50mm，间距不得超过600mm。

④    安装时，墙面在墙底与墙头都应留气口，墙面通风层厚度不得低于20mm。当室内装饰中的内墙及吊顶应用钛锌板时，施工工艺可参考钛锌板墙面系统。

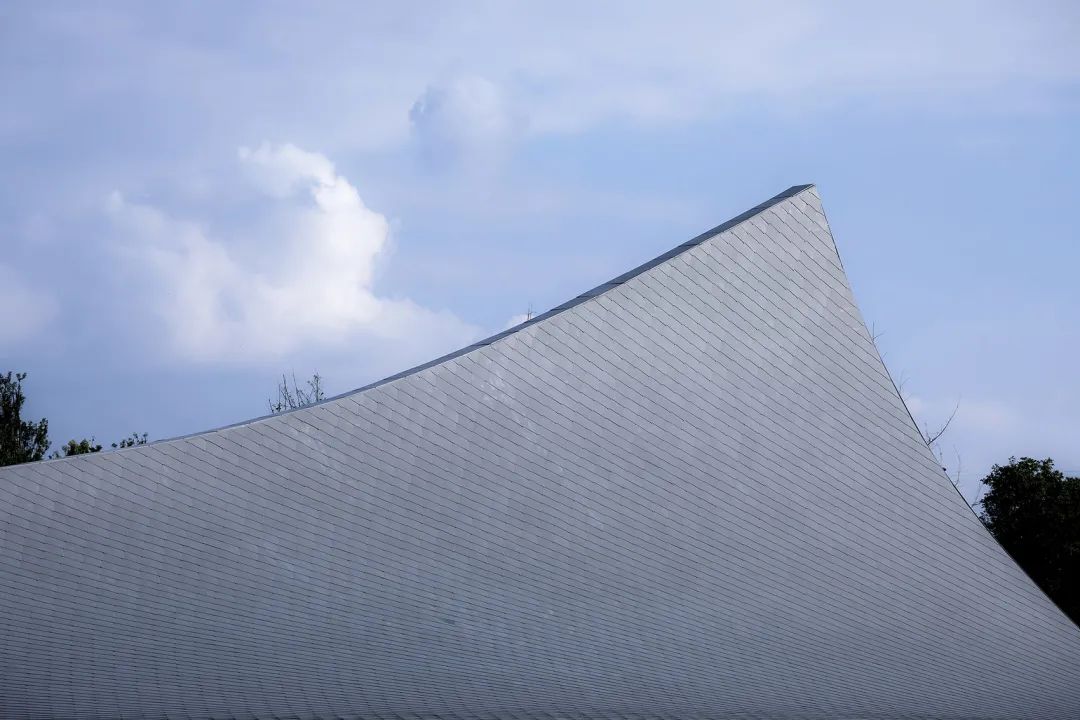

2.钛锌板屋面系统

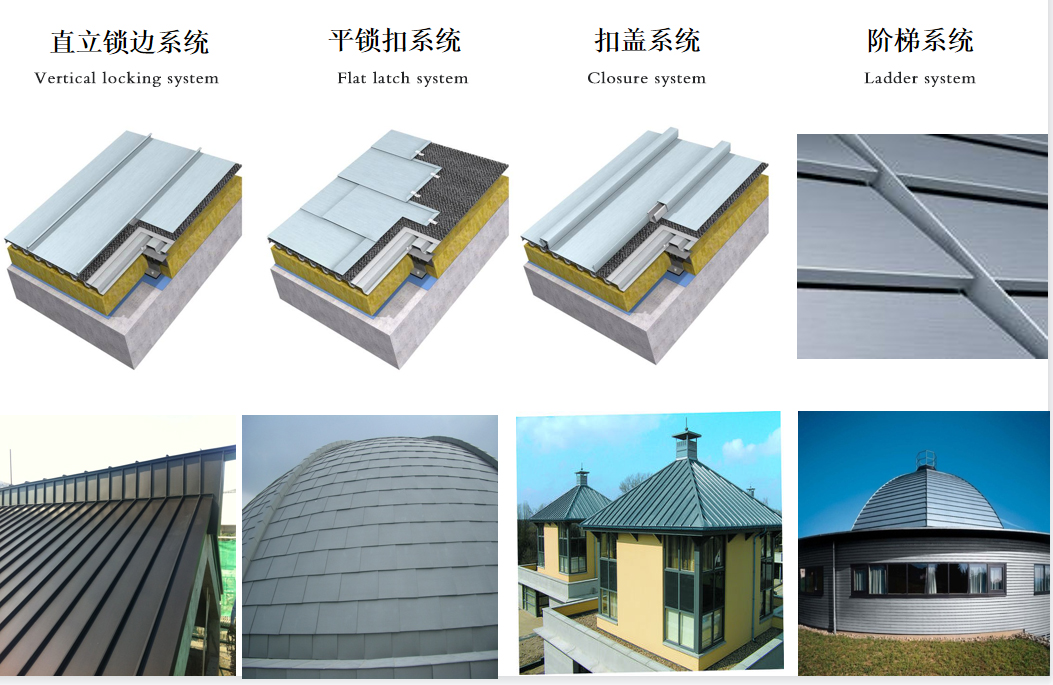

屋面系统可以分为：直立锁边系列、平锁扣系统、扣盖系统、阶梯系统。

图片来源上海优立特建筑

PS：注意事项

⑤    钛锌板的适用坡度为3 º～90º，几乎是从很低的坡度开始一直到垂直的各种坡度都可以采用。

⑥    屋面系统工程施工时在钢筋混凝土结构或钢结构之上完成，要求屋面系统施工前必须具备施工工作面。

⑦    施工安装时建议使用成型机和锁边机，可以节省了大量的施工时间和人力成本，同时保证施工精度。

⑧    安装时，屋面屋檐应留有进气口，屋脊处应留出气口，不得封死；屋面系统的通风层厚度不得低于40mm。

03.

钛锌板的应用

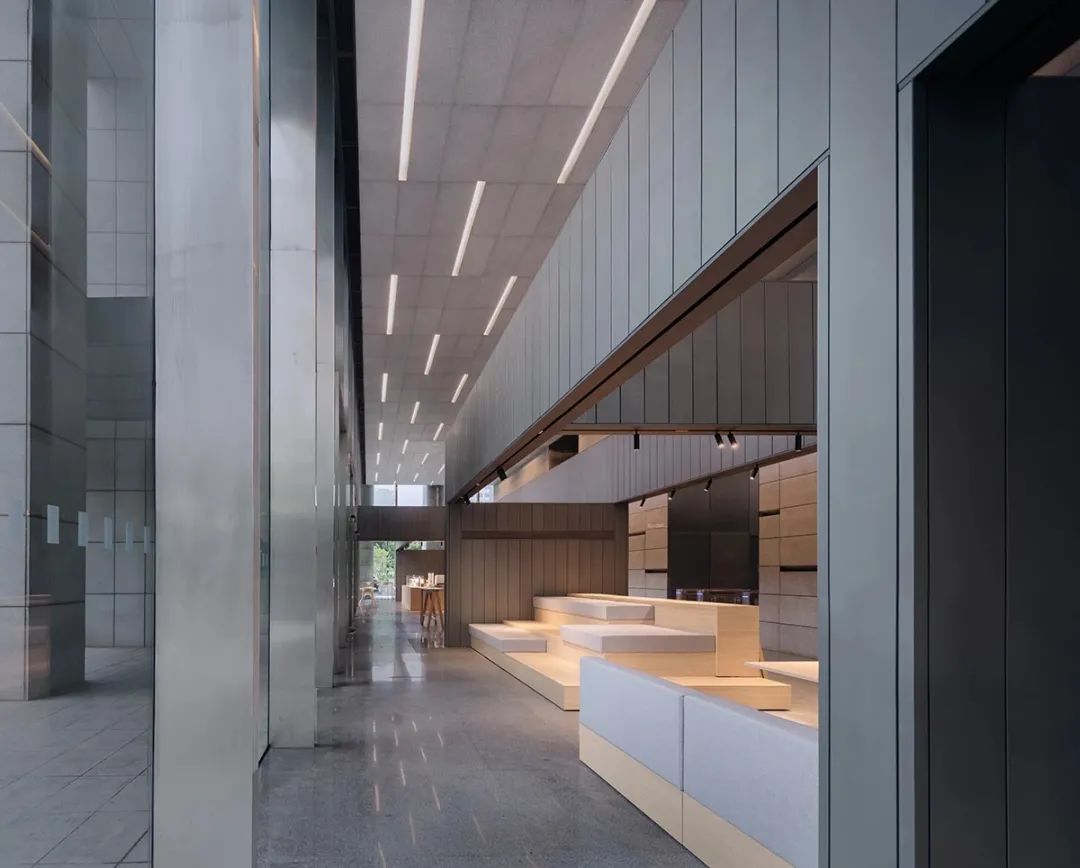

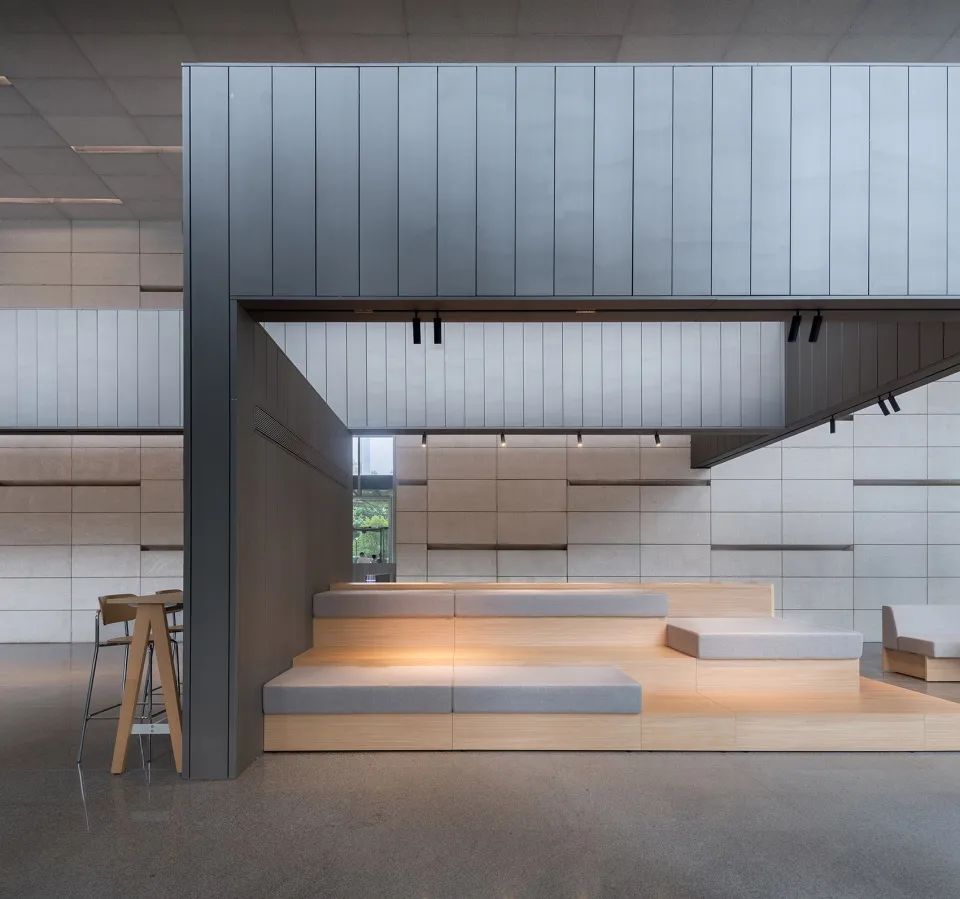

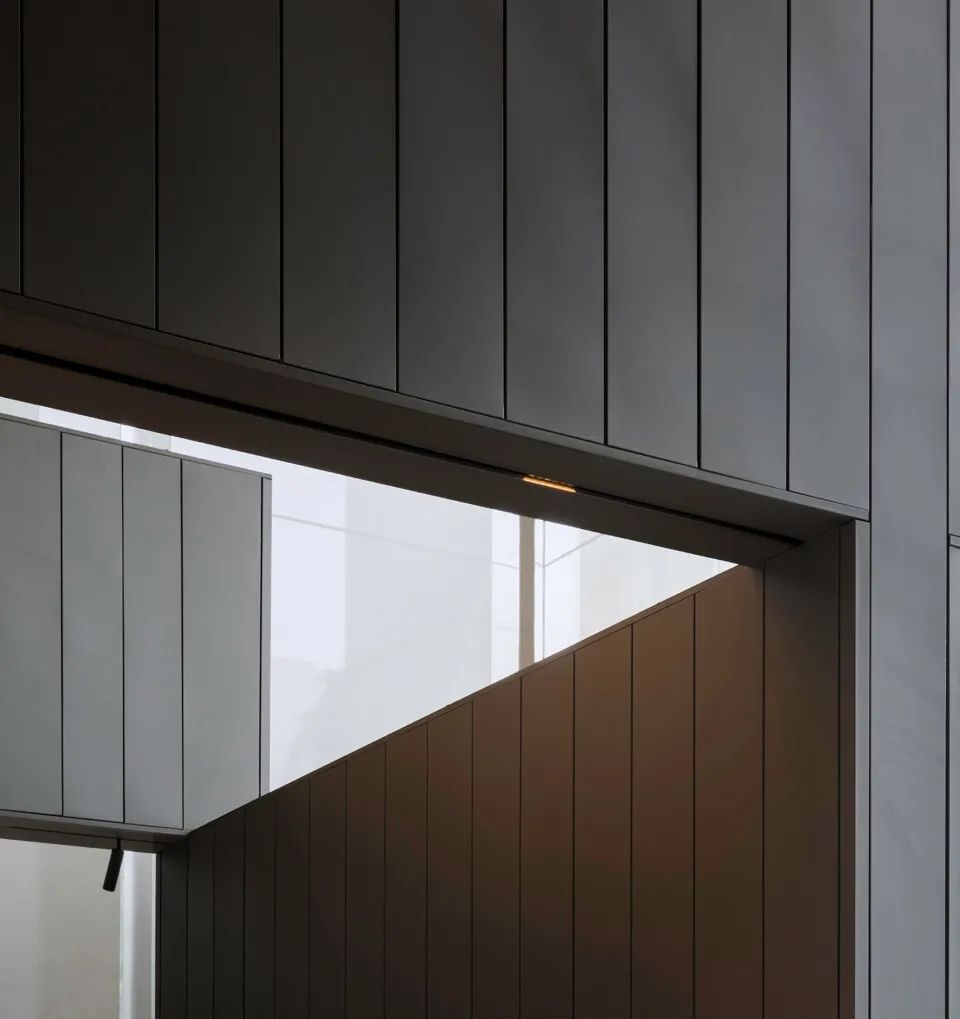

黄浦中心公共空间改造

设计单位：米凹工作室

材料应用：该项目的东、西两厅共十一片墙采用钢结构覆盖钛锌板，以建筑的方式在室内搭筑起来，尺度超常但仍带给人正常感受，非常规的组合手法使小空间包含的日常活动获得安定氛围。

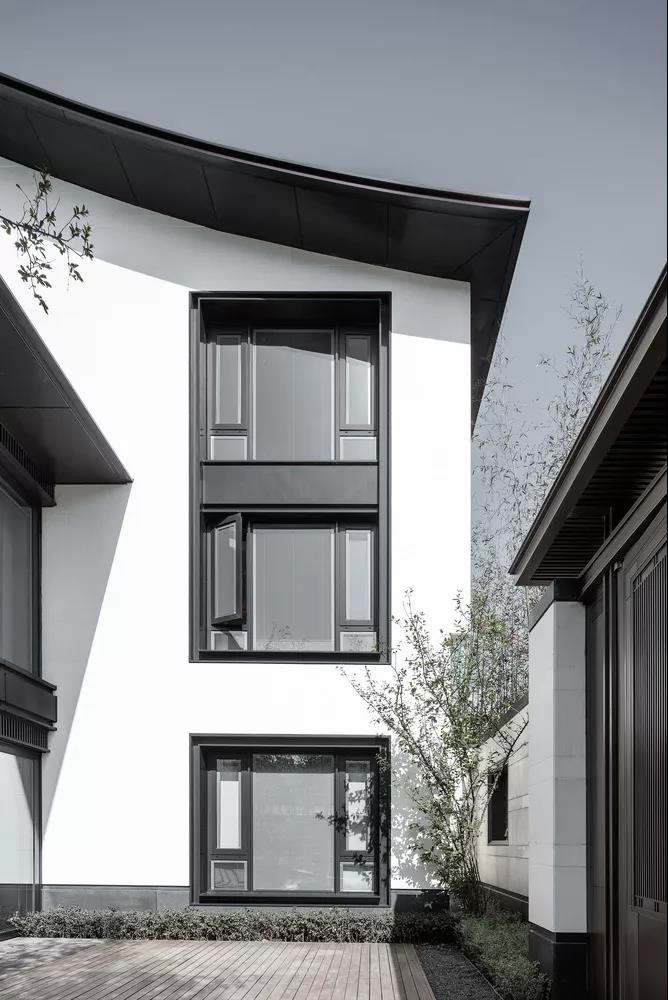

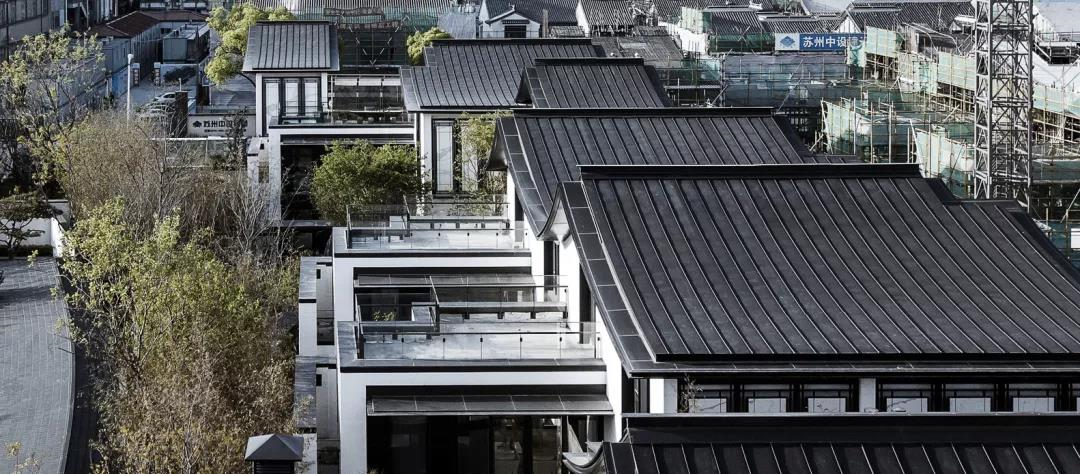

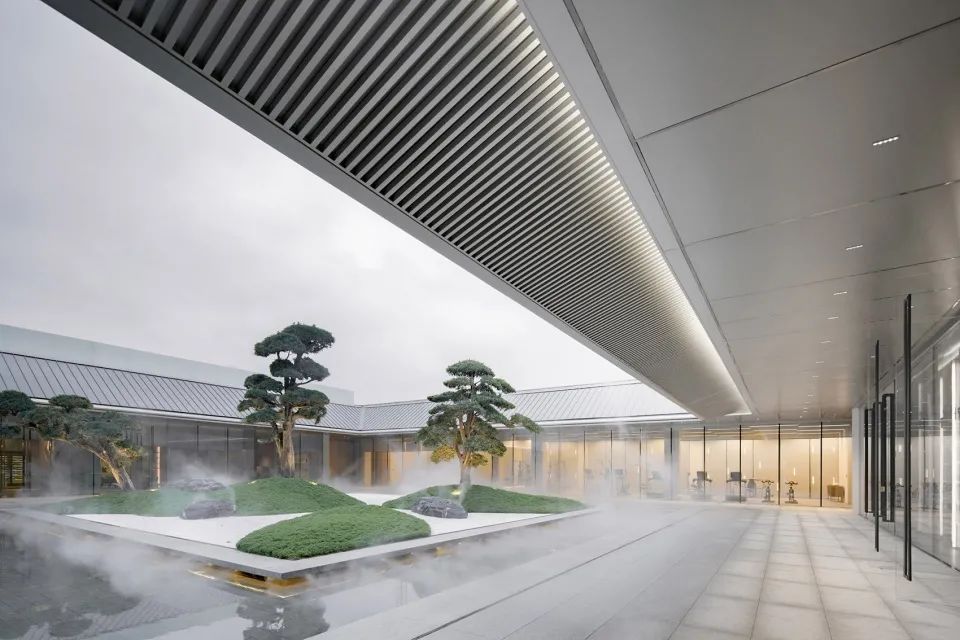

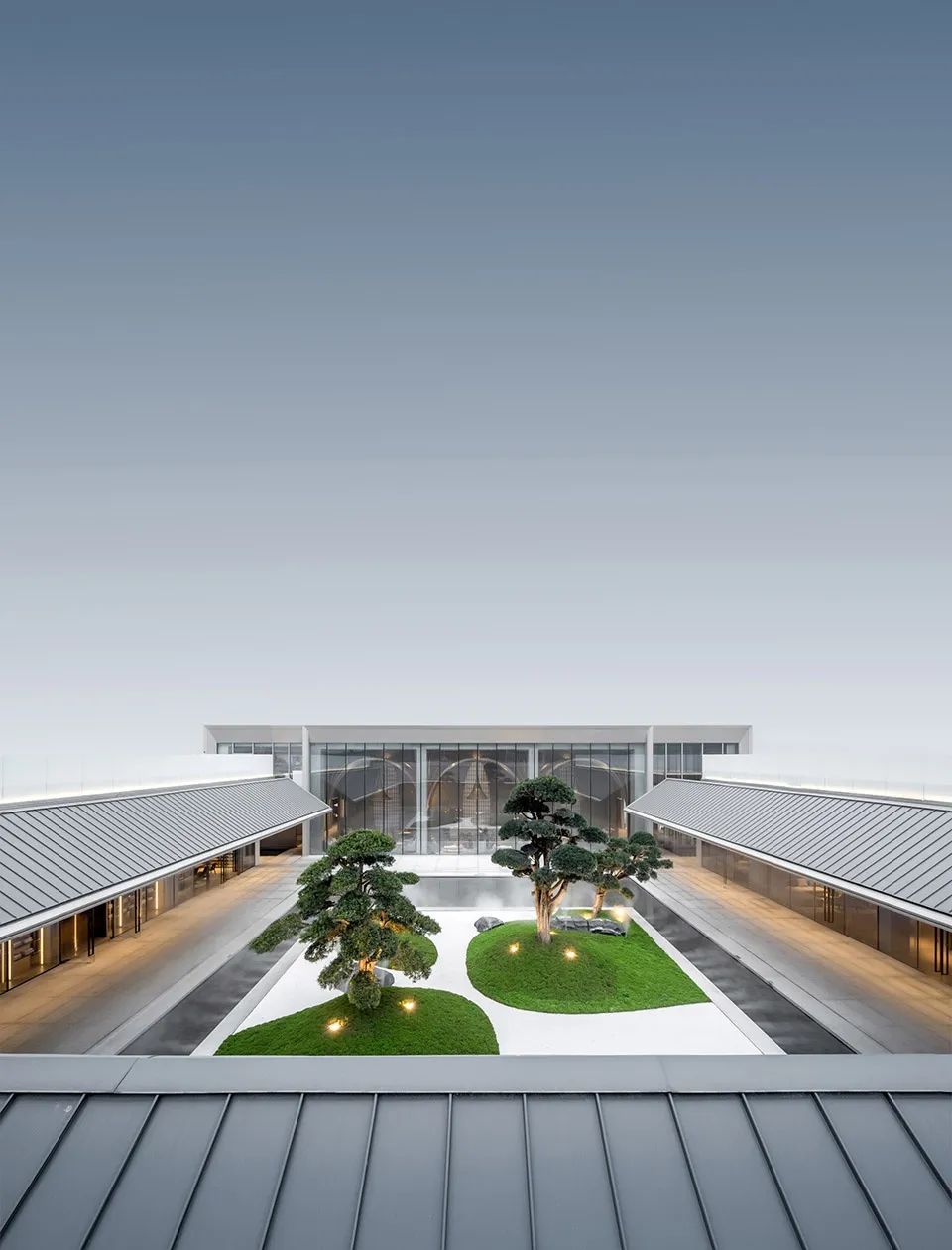

 苏州·姑苏雅集

设计单位：上海都设营造建筑设计事务所有限公司

材料应用：为体现吴冠中笔下屋顶的“薄”，建筑弃黛瓦而转用钛锌板，是中国住宅建筑从未有过的尝试，将墨画蕴意、水乡淡雅，演绎的更传神。钛锌板系统屋面，不仅在造型上完美体现了设计的意图，相比于传统瓦屋面工艺而言，钛锌板系统屋面所采用的直立锁边系统的施工工艺也带来了更为优秀的防水保温性能，无论是在造型还是实用价值方面都展现了一个现代建筑应有的品质。

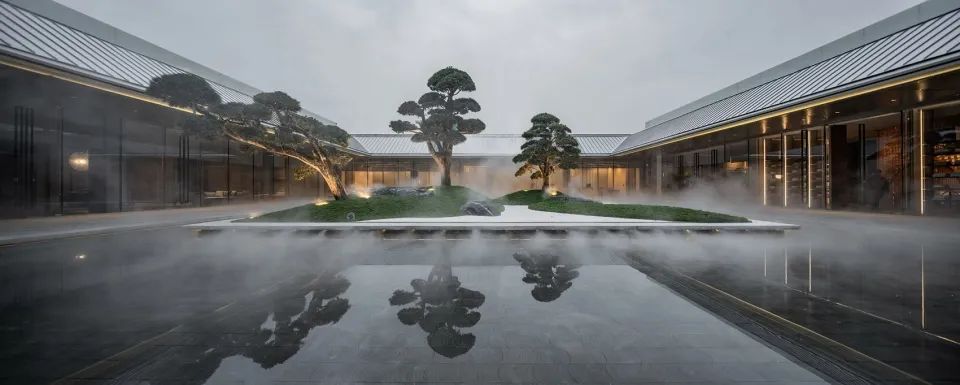

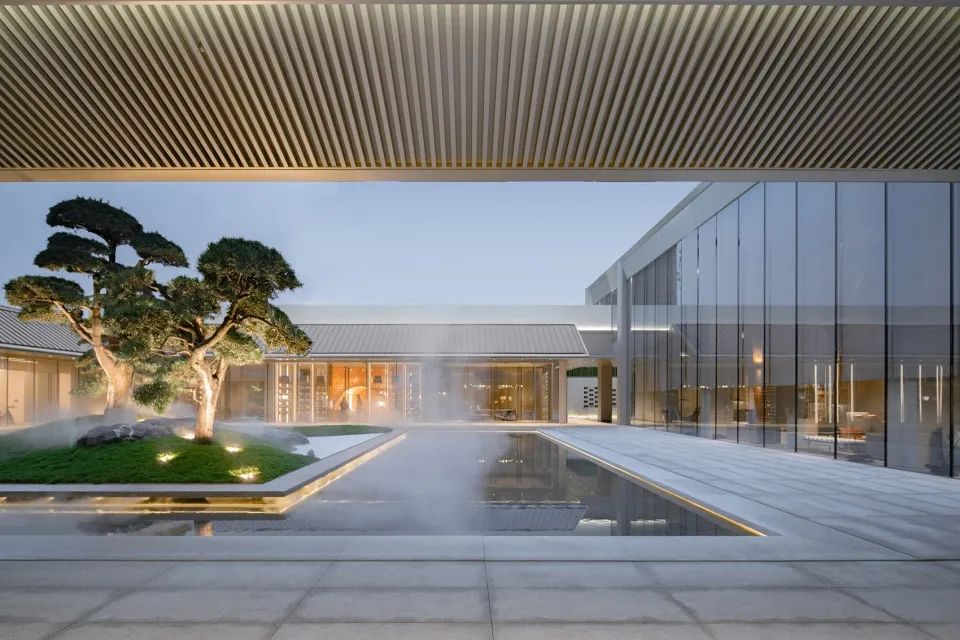

重庆万科翡翠公园

设计单位：上海日清建筑设计有限公司

材料应用：立面设计遵循最纯粹的“线、结合面，形成体”的建筑生成逻辑：用硬朗的立柱和檐口线条，勾勒挺拔的建筑轮廓；用柔和的金属肌理和通透的玻璃面，编织细腻的表皮；线与面围合出简洁而有力的几何体量。通过刚与柔、虚与实的对比，来表现建筑的现代张力。

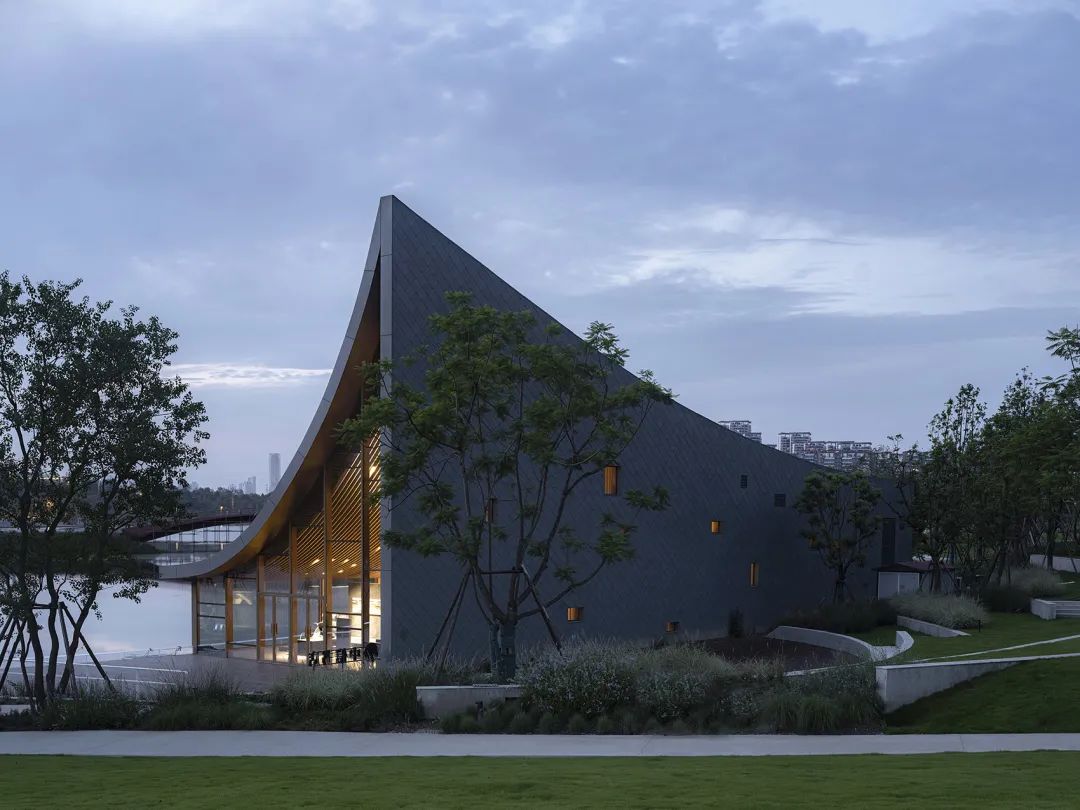

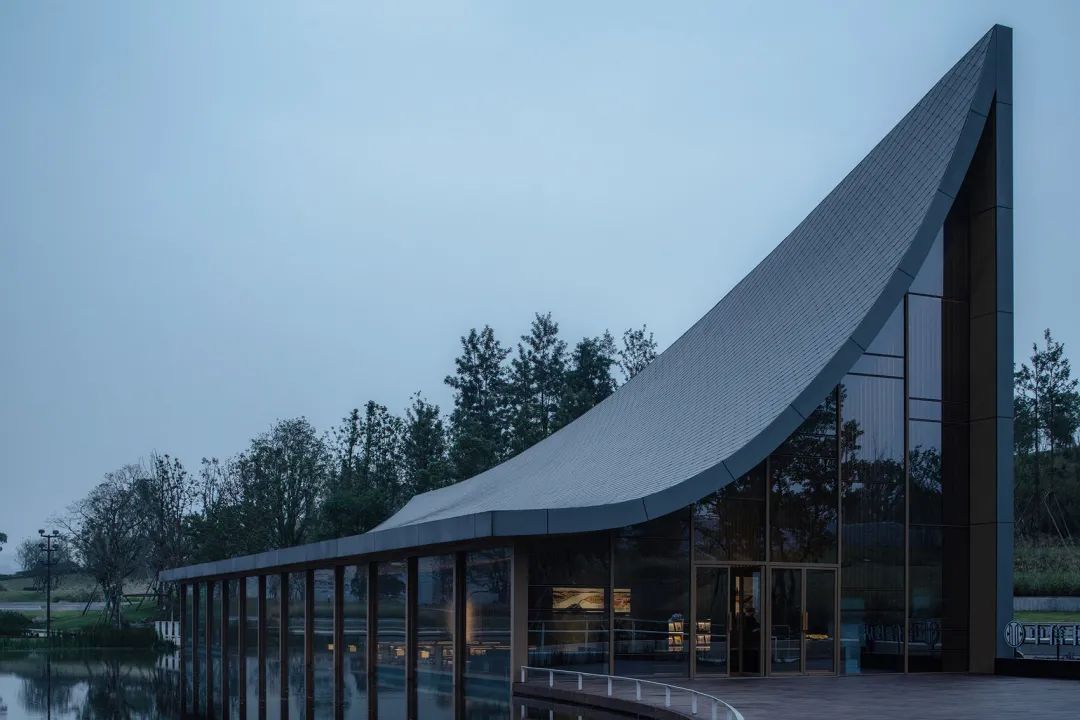

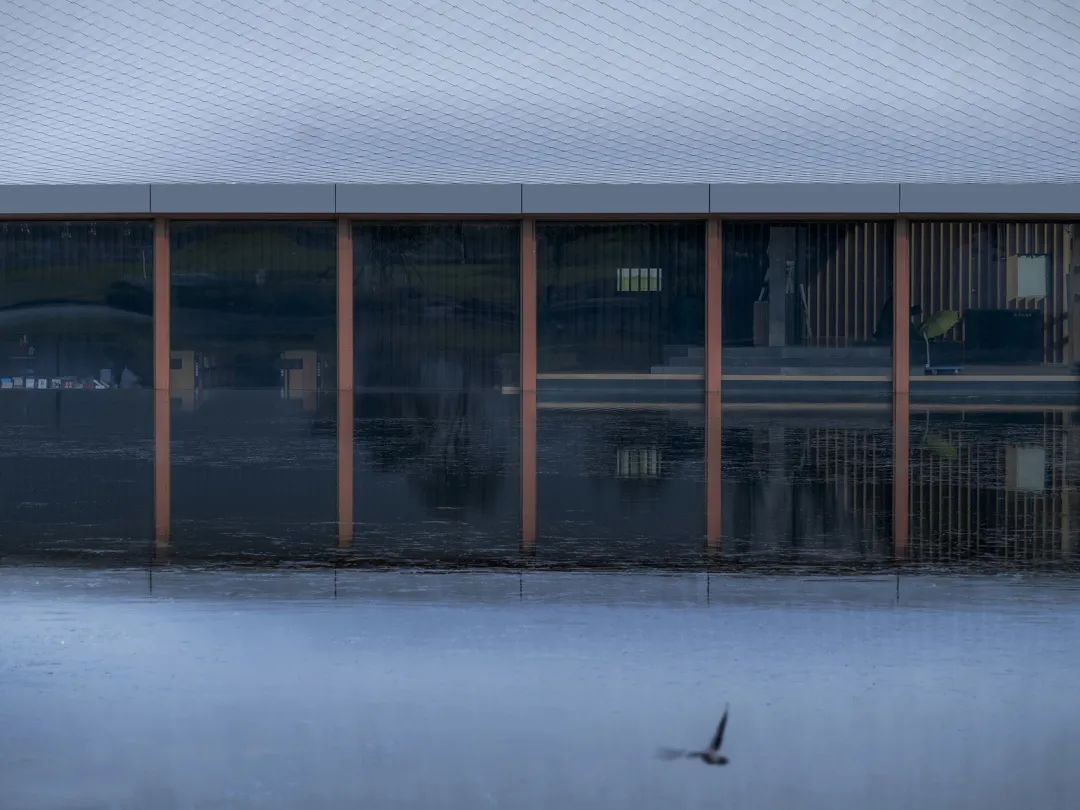

成都兴隆湖中信书店

设计单位：MUDA慕达建筑

材料应用：项目选址于兴隆湖湾区东侧，以一个12m*40m的矩形为平面基础，在水体与湖岸的交接边缘处，打造独特的室内外滨水空间。建筑表皮采用进口钛锌板，板面以平锁扣形式-排布，形成独特的“鱼鳞形”肌理，与波光粼粼的水面相得益彰。钛锌板的建筑肌理，也呼应了川西传统坡屋顶建筑的“瓦屋面”形式。

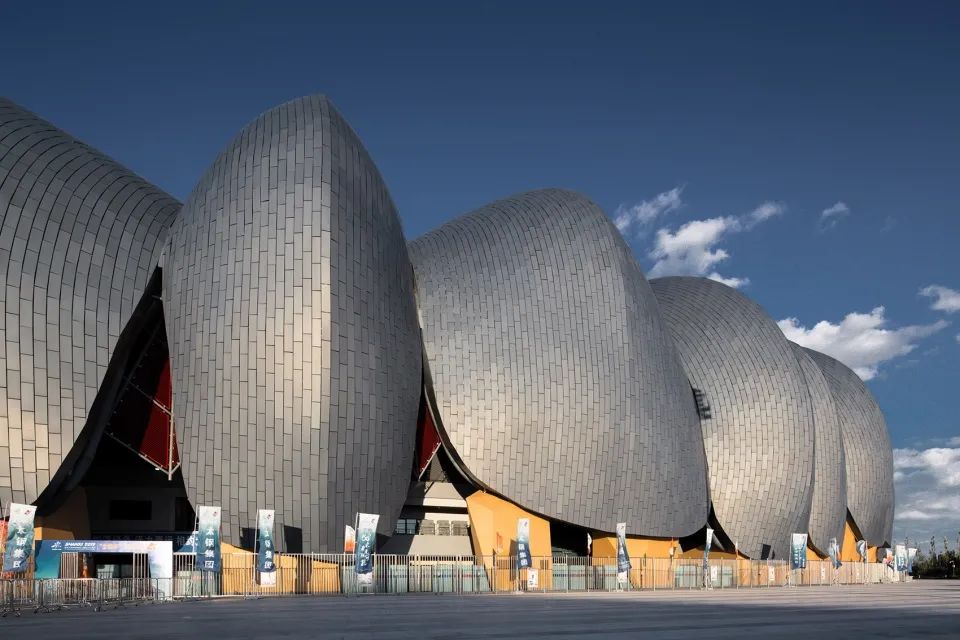

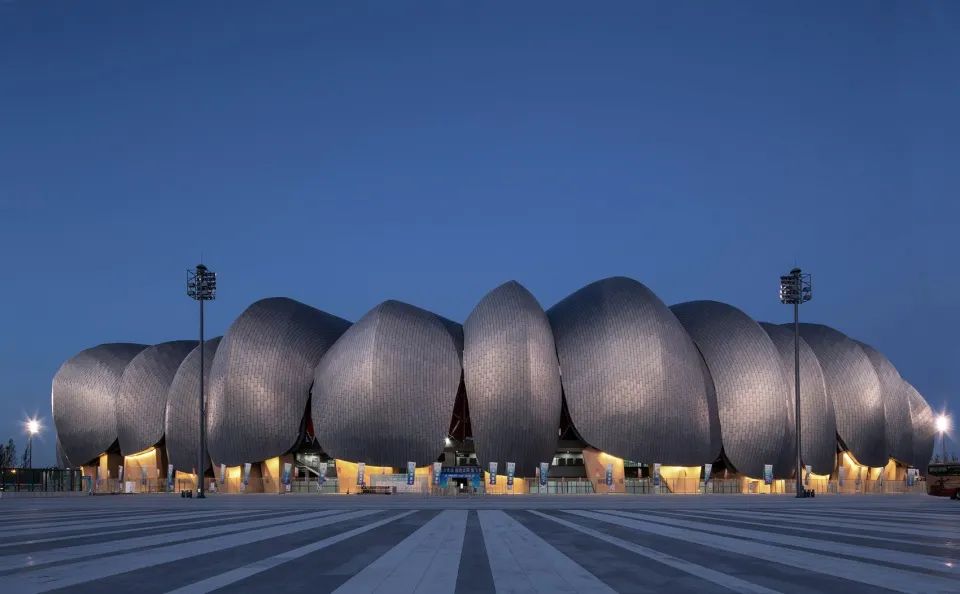

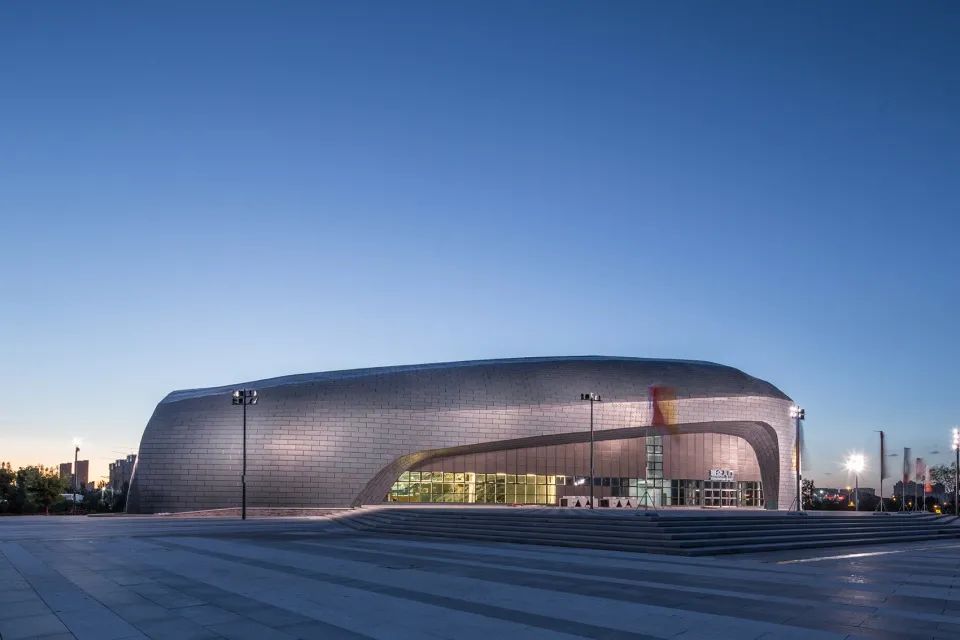

大同体育中心

设计单位：POPULOUS+CCDI

材料应用：建筑外型采用了钛锌复合板材料，将山西省具有泥土气息的自然风貌与现代化、社区化的自由精神有机结合起来，且各罩棚立面不论大小、材质都经过细心的调整，如：粗犷、有泥土气息、坚实的材质。放在观众和游客能站在地面就触摸到的地方，增强其感官体验；光滑、有雕塑性及视觉表现力强的材质，则放在主要观众厅楼层，使其不断融入进整个都市的大背景、大环境中来。
