什么是蜂窝结构板?

发布时间:2021-12-29




什么是蜂窝结构板?








说到蜂窝结构板,设计师们都很熟悉。但是在想要用的时候总会有各种各样的疑问。今天梳理了这一篇超强干货的文章供大家参考。



什么是蜂窝结构板?




01.


什么是蜂窝板?




什么是蜂窝结构板?

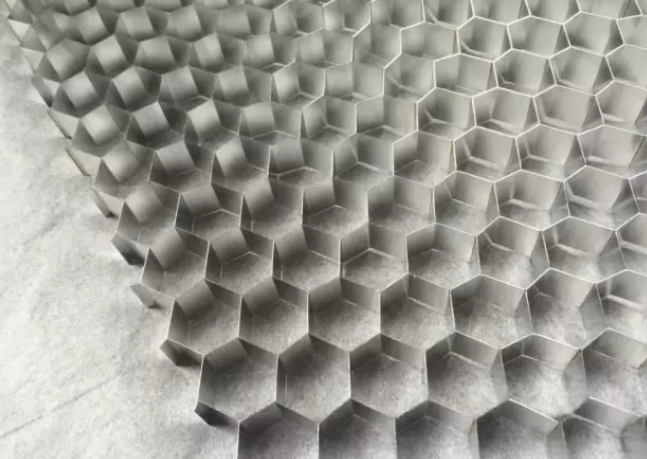

蜂窝板是指由两片较薄的面板,与不同高度的蜂窝状芯材粘结复合而成的板材,亦称蜂窝夹层结构。



什么是蜂窝结构板?




为什么是蜂窝样芯层?



蜂窝板是根据蜂窝结构仿生学的原理,开发的高强度新型环保建筑复合材料。


蜂巢由一个个排列整齐的,六棱柱形小锋房组成。每个小锋房的底部由3个相同的菱形组成。


这些结构,与近代数学家精确计算出来的菱形的钝角为109°28’、锐角70°32’,完全一样。




什么是蜂窝结构板?




蜂窝结构精妙的特点


材料效用高:

蜂窝以六边形为单位被证明还是最节省原材料,而创造出最大空间利用率的结构。


结构强度大:

极其出色抗压、抗弯及抗剪性能。

25mm蜂窝板强度是3mm铝板的15倍,刚度是128倍。

夹层结构(复合结构)能充分发挥内外金属表皮的抗拉、抗压性能。

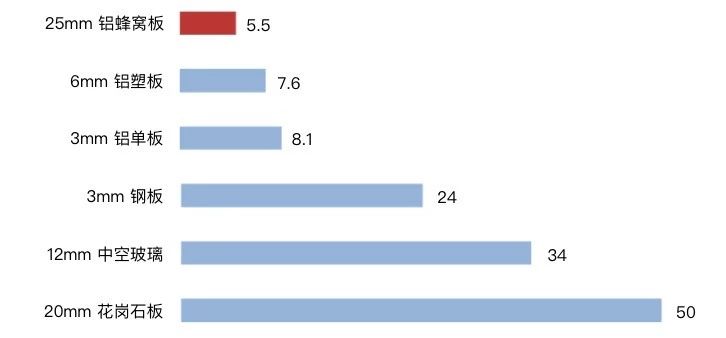

重量轻,结构强:

什么是蜂窝结构板?



板面大:

蜂窝板最大尺寸可达到2500mm*12000mm,是常规3mm铝板的5倍。


表面平整:

什么是蜂窝结构板?



表面材料可复合不同材料:

如铝合金板、不锈钢板、纯铜板、钛锌板、纯钛板、天然石材、木皮、玻璃等。


安装方便,可加工成异形板:

一般情况不需要大型安装设备,适用于单元式幕墙安装。材料重量轻,降低安装成本。





蜂窝板建筑领域应用范围


蜂窝板可以用来做,建筑幕墙以及内墙装饰,还可以用来做天花板的吊顶。市面上常见蜂窝结构板材主要分为两类:装饰性蜂窝板及功能型蜂窝板。

接下来我们就来详细介绍一下这两大类型蜂窝板。




02.


装饰性蜂窝板

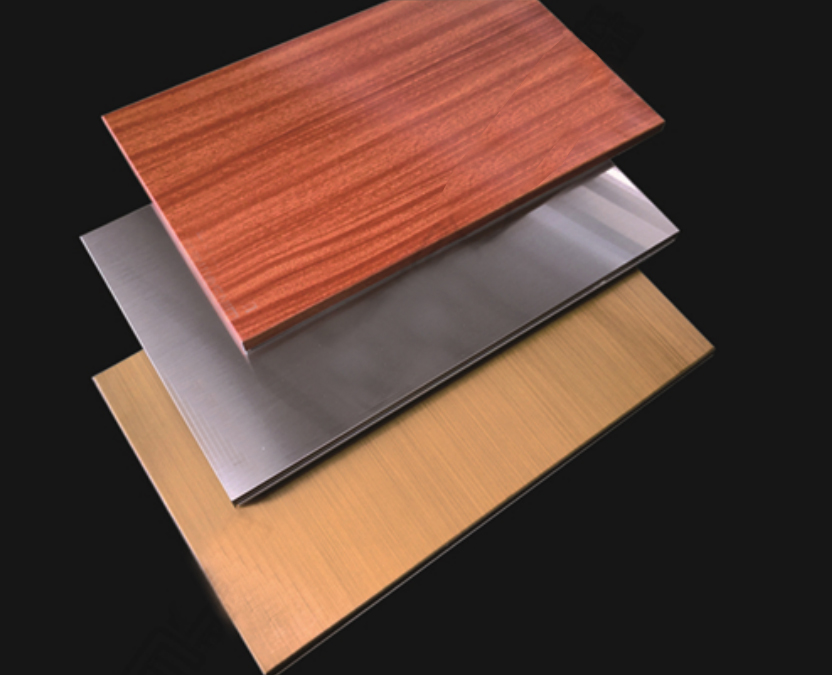

市场上常见的装饰性蜂窝板有一下类型,金属蜂窝复合板(铝、不锈钢、铜、钛锌、纯钛等)、石材蜂窝板、玻璃蜂窝板、木质蜂窝板、布艺蜂窝板等。




「铝蜂窝板」


铝蜂窝板属全铝制造,面。底板、芯材均采用高强度合金铝。相比单层结构板材,具有良好的保温、隔热性能,极好的平整度,易于回收,是绿色环保产品。


什么是蜂窝结构板?



组成:面/背板、粘接剂、蜂窝

材质:铝合金AA3003

厚度:12202530200mm(可客户化定制)

规格:长12000mm*2500mm

安装:扣件式安装水平/垂直

接缝:金属缝、胶缝、平接缝

防水:A1

甲醛:E1级(可直接用作室内使用)

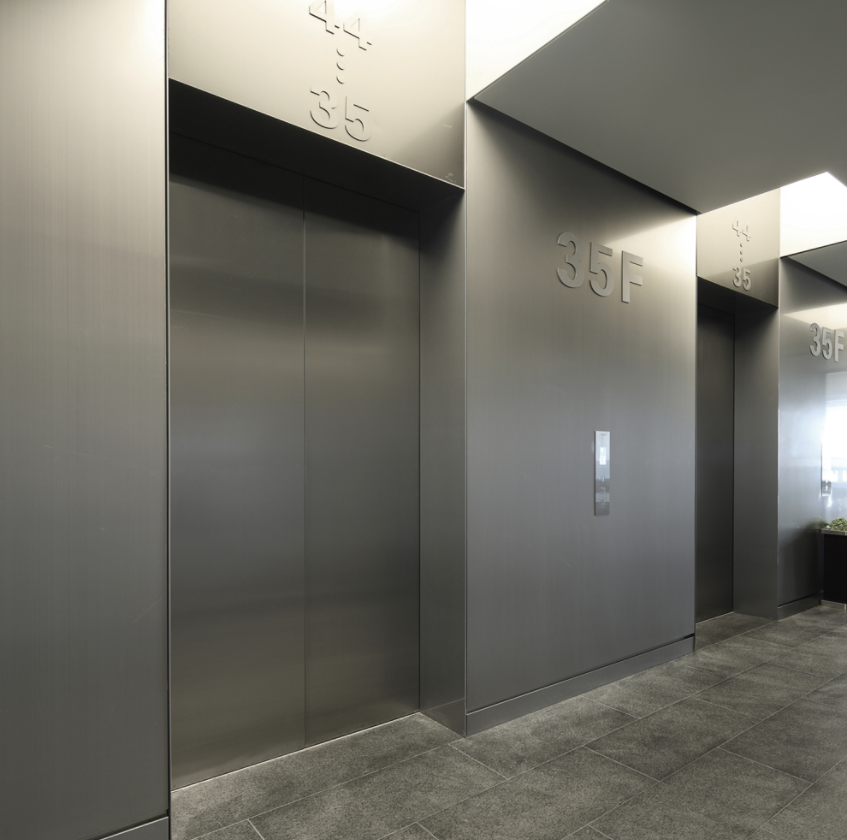

「不锈钢蜂窝板」


面板为特殊加工工艺后的不锈钢板,背板为高强度的铝合金,芯材是经防腐处理的铝蜂窝芯。通过专用粘接剂高温高压复合而成。


什么是蜂窝结构板?



组成:面/背板、粘接剂、蜂窝

材质:SUS304/316

厚度:12202530mm

规格:w2000mmL6000mm

表面效果:拉丝、镜面、米粒、纳米抗指纹

安装:扣件式安装水平/垂直

接缝:金属缝、胶缝、平接缝

防水:A1

甲醛:E1级(可直接用作室内使用)





「铜蜂窝板」


面板为铜板,背板为高强度的铝合金,芯材是经防腐处理的铝蜂窝芯,通过专用粘接剂高温高压复合而成。


什么是蜂窝结构板?



组成:面/背板、粘接剂、蜂窝

材质:铜板(纯铜、铜铝复合、铜钢复合)

厚度: 2530mm

规格:w2000mmL6000mm

表面效果:拉丝、蚀刻、做旧等

安装:扣件式安装水平/垂直

接缝:金属缝、胶缝、平接缝

防水:A1

甲醛:E1级(可直接用作室内使用)




「石材蜂窝板」


将厚度为7mm天然石材薄板,与高强度、结构稳定性极佳的铝蜂窝板,通过航空复合技术进行复合成型。并配置专用安装系统,安装效果既完整地保持了天然石材的质感,又大幅度提升了石材板的安装强度。比传统的石材干挂工艺节省石材资源60%,节省工时50%,减轻基体荷载60%



什么是蜂窝结构板?

组成:天然石材、粘接剂、20mm铝蜂窝板

材质:大理石(3-5mm)花岗岩(5-7mm

厚度:27mm

规格:长2800mm*1400mm

安装:扣件式安装水平/垂直

接缝:金属缝、胶缝、平接缝





「玻璃蜂窝板」


是由彩釉玻璃和铝蜂窝板,通过航空复合技术复合而成,与直接使用玻璃做装饰墙体相比拥有平整度高,不易变形、破碎、安全系数高等优势。配置专用安装系统,使其在安装过程中无需二次加工,简便快捷。


什么是蜂窝结构板?



组成:玻璃、铝合金面/背板、粘接剂、铝蜂窝

材质:彩釉玻璃(提供多种颜色供客户选择)

厚度: 2025mm

规格:长3600mm*1500mm

安装:扣件式安装水平/垂直

接缝:开放式、胶缝、平接缝

甲醛:E1级(可直接用作室内使用)






「木质蜂窝板」


采用特殊工艺将0.3mm的天然木皮,与铝蜂窝板复合。其强度高,且可回收利用,其防火等级可达A2级。可加工成表面针孔状,并配以吸音纸达到良好的吸音降噪效果。



什么是蜂窝结构板?

组成:天然木皮、铝合金面/背板、粘接剂、铝蜂窝

材质:天然木皮(提供多种天然木皮供客户选择)

厚度: 122025mm

规格:长2400mm*1200mm

安装:扣件式安装水平/垂直

接缝:开放式、胶缝、平接缝

甲醛:E1级(可直接用作室内使用)

防火等级:A2






「布艺蜂窝板」


铝蜂窝板和饰面布用环保双组份聚氨酯胶压板复合粘接而成。具有极强的抗剥离强度,这种特殊结构可以有效地吸收声波能量,降低振动频率和强度,从而达到吸音降噪的作用。省料省时省力,总安装成本低,更为适用于酒店高档写字楼影剧等的吊顶内墙隔断等内部装饰。


什么是蜂窝结构板?



组成:饰面布、铝合金面/背板、粘接剂、铝蜂窝

材质:提供各种款式和布类供客户选择

厚度: 101215mm

规格:长8000mm*1200mm

安装:扣件式安装水平/垂直

接缝:平接缝、金属封盖式

甲醛:E1级(可直接用作室内使用)











 03.


功能性蜂窝板


市场上常见的功能性蜂窝板有一下类型,吸音板、保温吸音板、防撞蜂窝板。





「吸音板」


穿孔吸音利用航空专用技术复合而成,在满足安装强度的同时,可实现吸音功能,降噪系数(NRC=0.75。无需在现场或安装中进行二次加工,可加工成弧形板、转角板等异形板。


什么是蜂窝结构板?



组成:面/背板、粘接剂、吸音纸、铝蜂窝

材质:铝合金AA3003

吸音纸:SOUNDTEX吸音纸、无纺布

表面穿孔率:依据设计需求

厚度: 1012mm

规格:长6000mm*1500mm

安装:勾搭式安装

接缝:3mm

防火等级:A1





「保温吸音板」


集保温装饰与吸音功能于一体,适用于会议室、音乐厅、大堂、厂房车间等。对吸音降噪要求比较高的场所。吸音的同时还可将冷暖气,控制在吊顶以下的部位,实现节能环保的要求。


什么是蜂窝结构板?

组成:面/背板、粘接剂、吸音纸、铝蜂窝

材质:铝合金AA3003

吸音纸:SOUNDTEX吸音纸、无纺布

表面穿孔率:依据设计需求

厚度: 1012mm

规格:长6000mm*1500mm

安装:勾搭式安装

接缝:3mm

防火等级:A1





「防撞蜂窝板」


防撞蜂窝板与普通蜂窝板不同的是,其抗撞击性能是标准铝合金蜂窝板的2倍。常用于易受撞击的墙面部位(如腰线以下的墙裙)装饰、人流量大,对抗冲击要求高的场所:如车站、商场、影剧院、图书馆等墙面装饰。可与标准铝合金蜂窝板结合使用。


什么是蜂窝结构板?

组成:面/背板、粘接剂、环氧玻纤板、铝蜂窝

材质:铝合金AA3003

厚度: 122025mm

规格:长8000mm*1500mm

安装:扣件式安装水平/垂直

接缝:金属缝、平接缝、平接缝

防火:A1

甲醛:E1级(可直接用作室内使用)







04.


蜂窝板在建筑幕墙上的使用

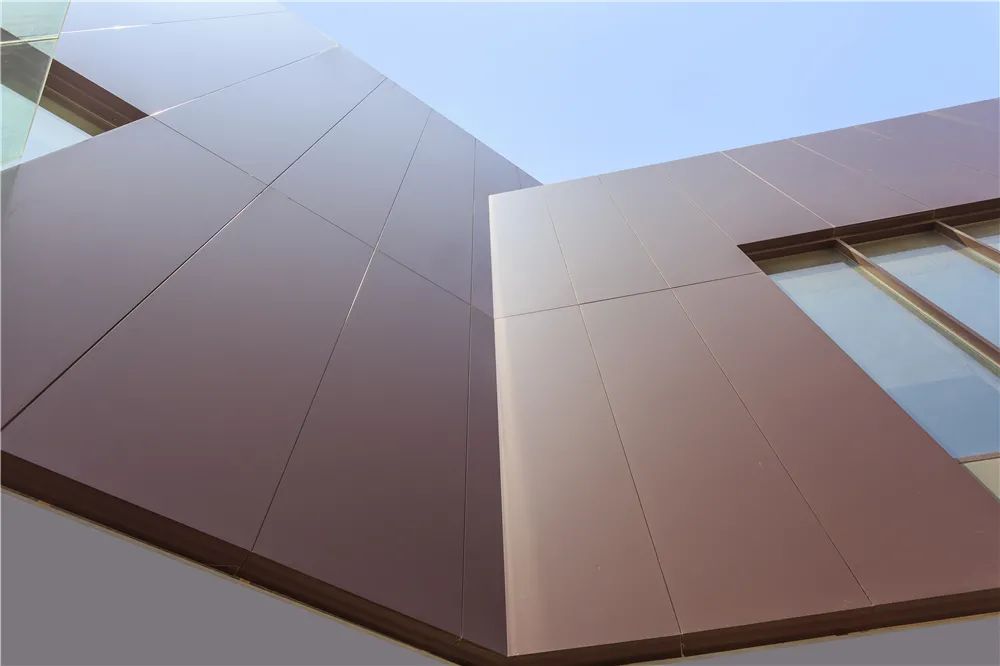

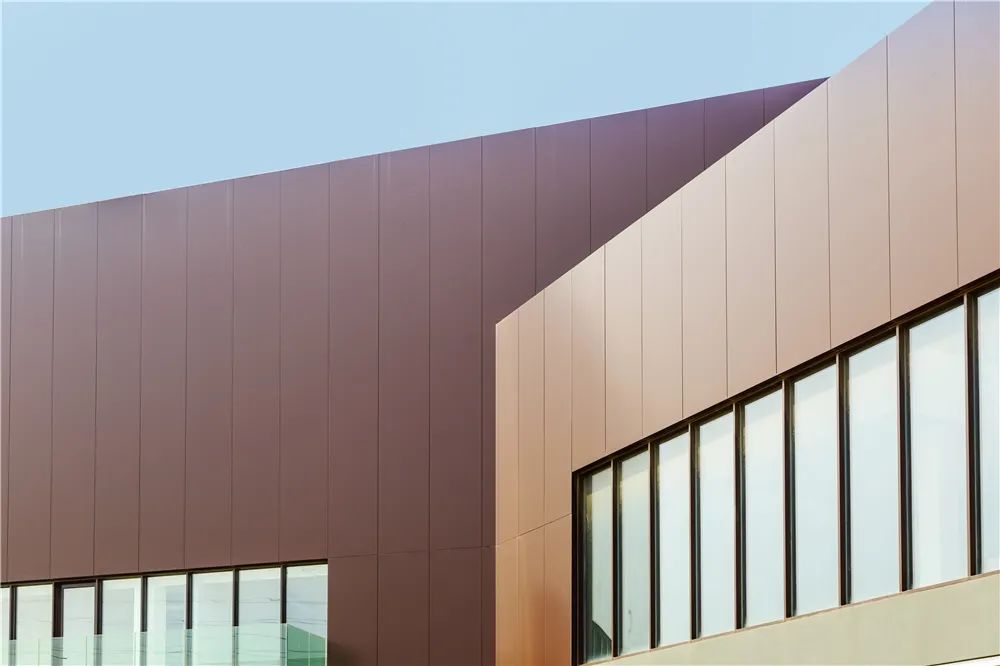

「想要超窄接缝,整齐干净不打胶?」

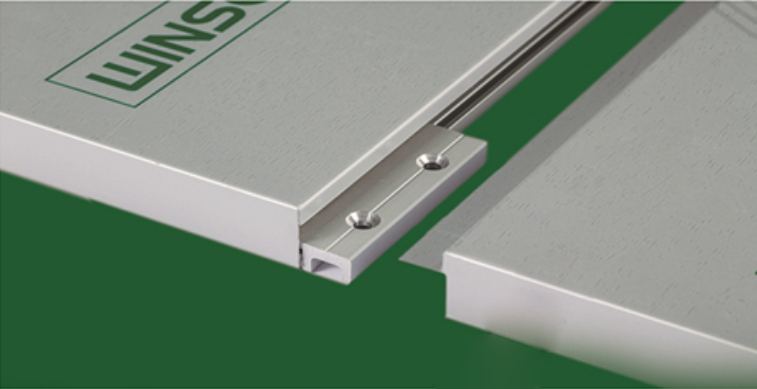

有一种深受建筑师的青睐的蜂窝板幕墙系统,就是:PIC-J3平接缝密封蜂窝板幕墙系统,其接缝宽度仅为3mm


什么是蜂窝结构板?



产品结构与规格


/背板高精级铝合金、不锈钢、铜、钛锌(可供客户定制)

铝蜂窝高强度铝合金正六边形蜂窝、防腐处理

面板涂层预辊涂氟碳烤漆/特殊表面肌理处理(如拉丝/镜面/做旧/压花/幻彩)

涂层颜色:根据设计需求提供符合国际RAL标准的颜色

标准厚度:2530mm(可供客户选择厚度)

板型:标准平板、弧形板、转角板、异形板

防火等级A1级(不燃)


什么是蜂窝结构板?




其优势有:


1、满足金属幕墙热胀冷缩的需求;

2、板面无需拉铆,没有任何机械破坏;

33mm平接缝,可大板面分割,建筑立面更加简洁美观;

4、采用EPDM干式密封条进行密封防水设计,确保气密性与水密性,满足幕墙四性要求;

5、安装不受季节的影响,解决北方冬季施工现场不能打胶的问题。


什么是蜂窝结构板?

经国家权威机构四性测试认证:气密性和水密性均分别达到最高的4级和5级,抗风压性能8级,平面内变形3级,完全满足金属幕墙国家标准的要求。





「应用案例」

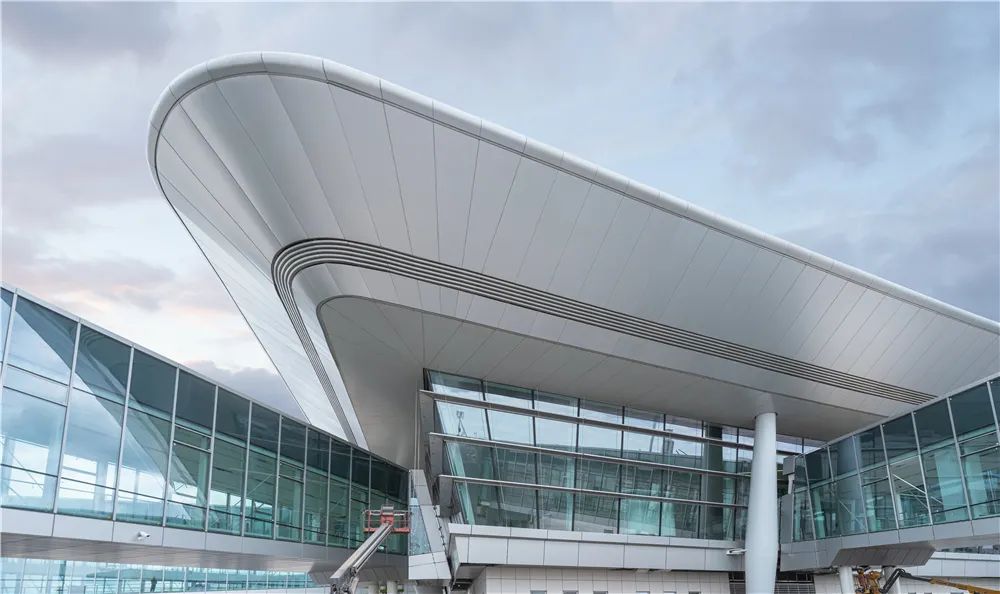

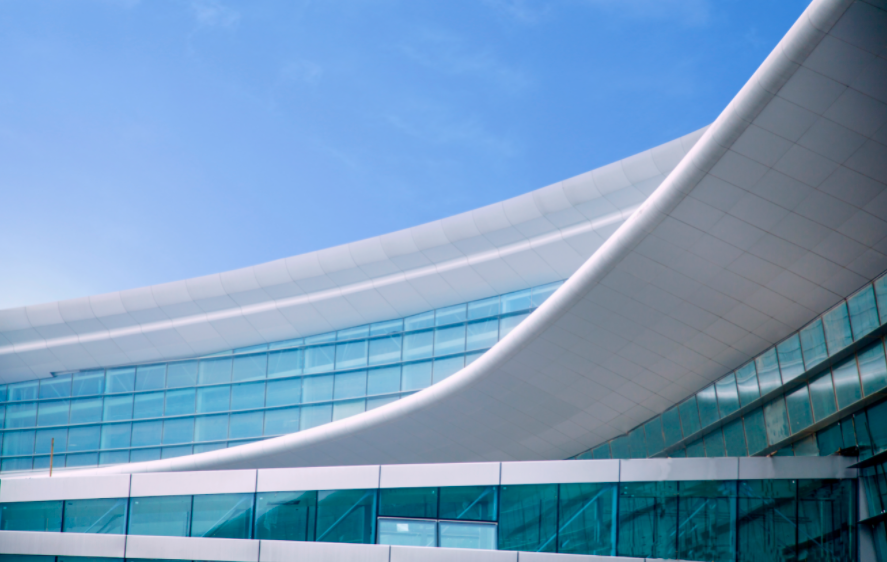

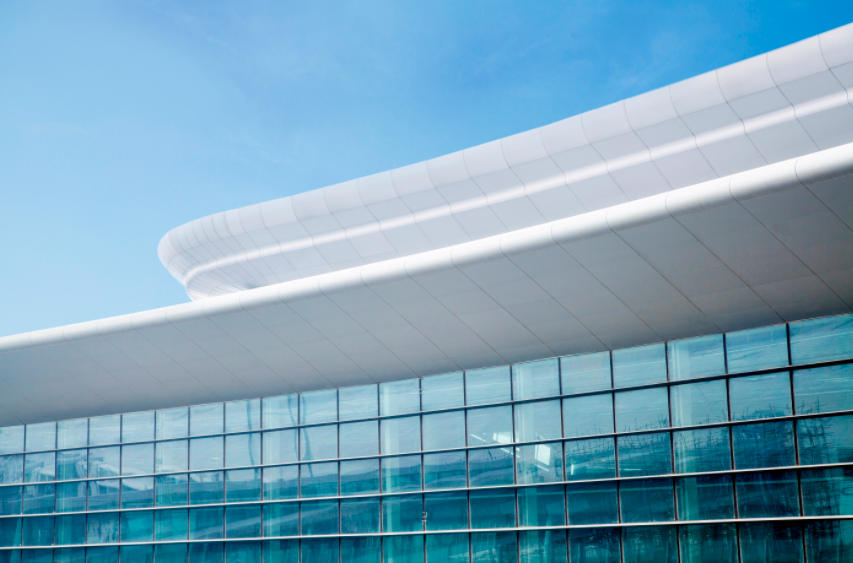

天津滨海机场航站楼


什么是蜂窝结构板?


背面安装的幕墙系统,无需搭手脚架即可完成挑檐部位蜂窝板的安装。既不影响挑檐下方作业面的施工进度,又节约了脚手架的费用。




青岛中视动画城


什么是蜂窝结构板?


采用插接式的安装方式,所用蜂窝板最大规格近达10m长,并保持极佳的平整度。外墙转角处则采用一体式无缝转角板来勾勒出建筑物立体而流畅的轮廓线条。从项目接单到墙体板施工完成,仅用了两个月的时间。

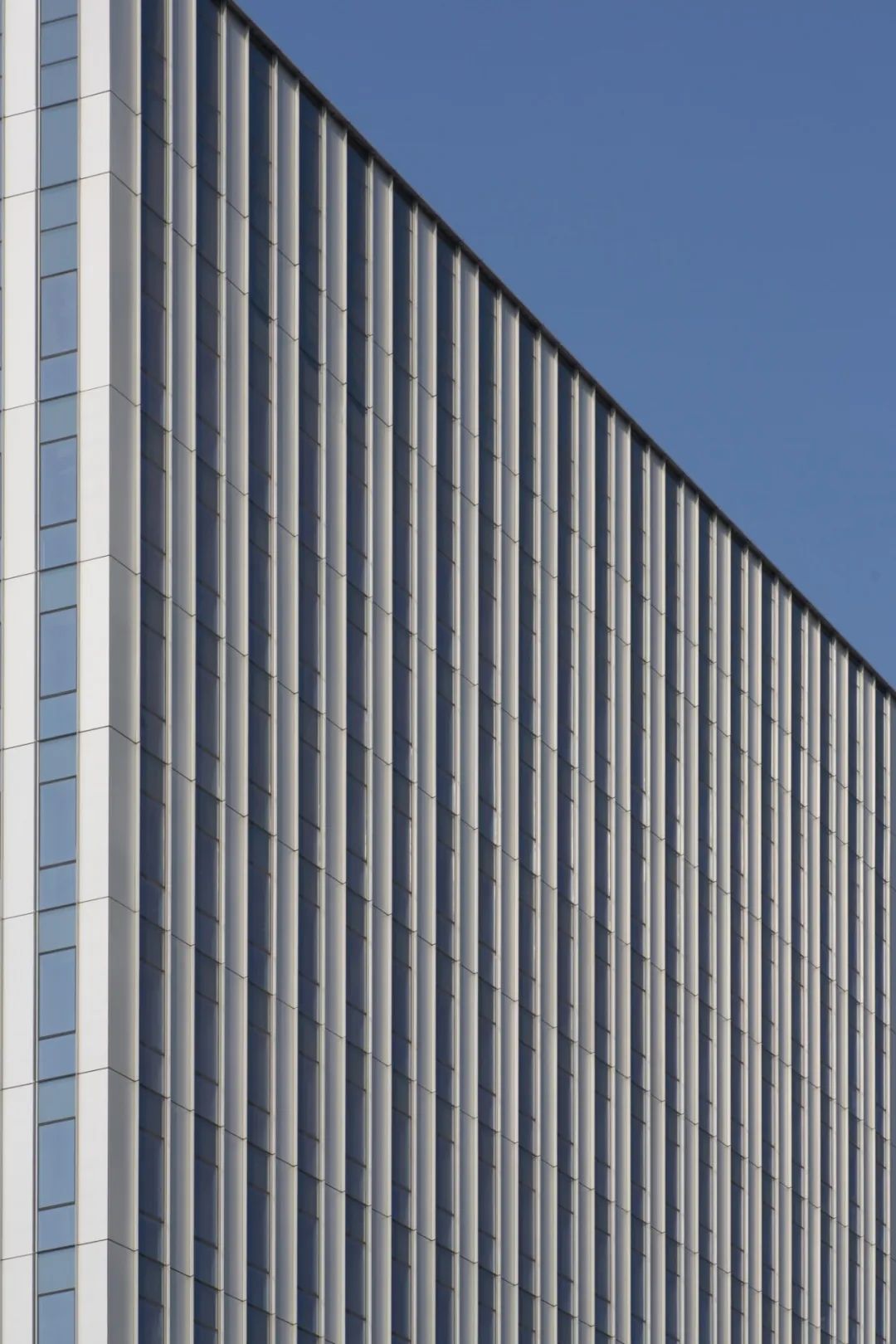

「作为遮阳及线条装饰的应用」

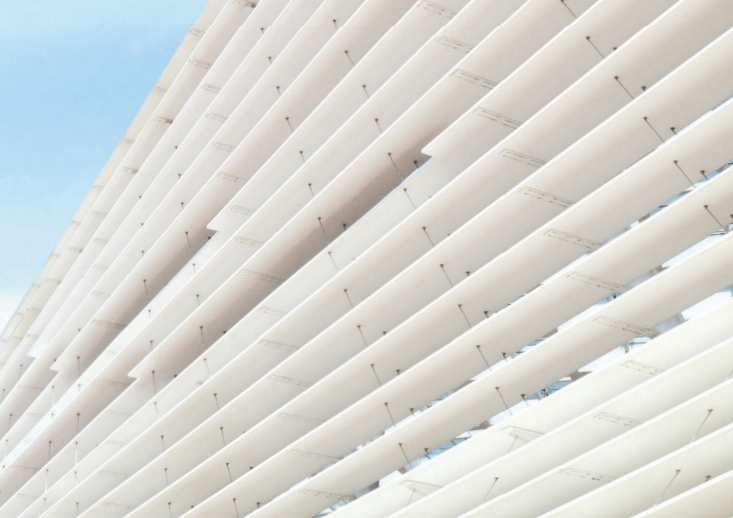

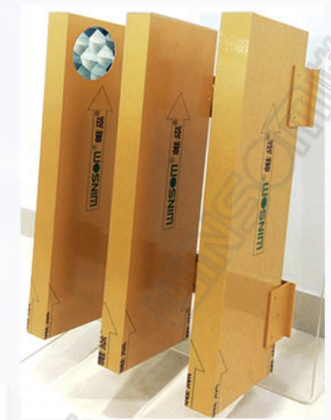

这里要说到的是SC蜂窝结构遮阳板,不再作为平面装饰,而是垂直与立面,开启建筑遮阳与线条装饰的新风潮。


什么是蜂窝结构板?



产品结构与规格


面板:铝合金AA3003

芯材:铝蜂窝板芯,高精级铝合金AA3003,经防腐处理芯

背板:铝合金AA3003

加强型材:6063-T5

厚度:365070100120150180mm

密度:800mm

长度:6000mm


什么是蜂窝结构板?



其优势有:


1、采用一体式连接无缝转角结构,外观精致轻巧;

2、内置铝合金型材,确保板的抗风荷载能力与安装强度;

3、相比预辊涂氟碳涂层,具有极佳的耐候性与使用耐久性;

4、相比传统的挤压型材与铝单板构件,更具重量优势且有效降低建筑负荷;

5、超大规格尺寸给建筑装饰风格带来更多的可塑性。



「应用案例」

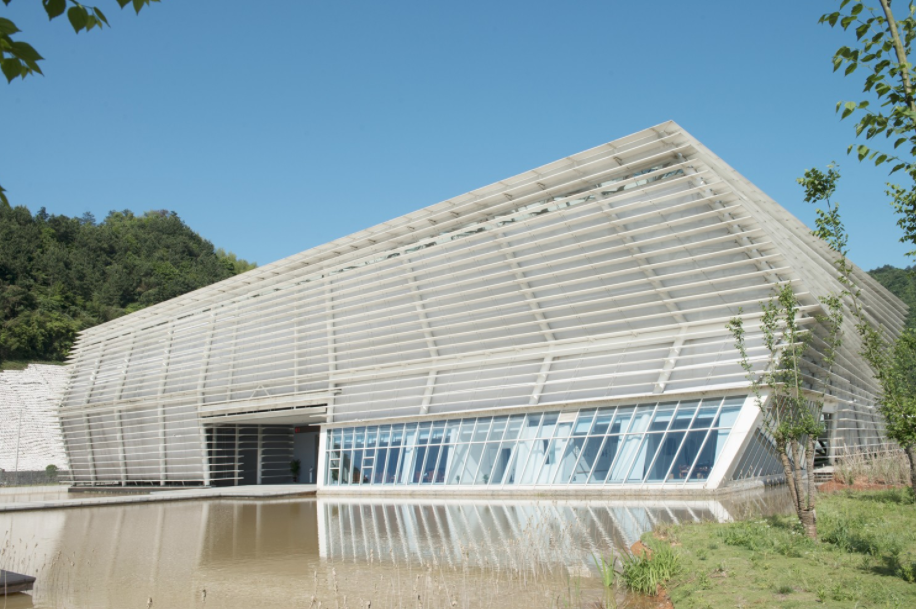

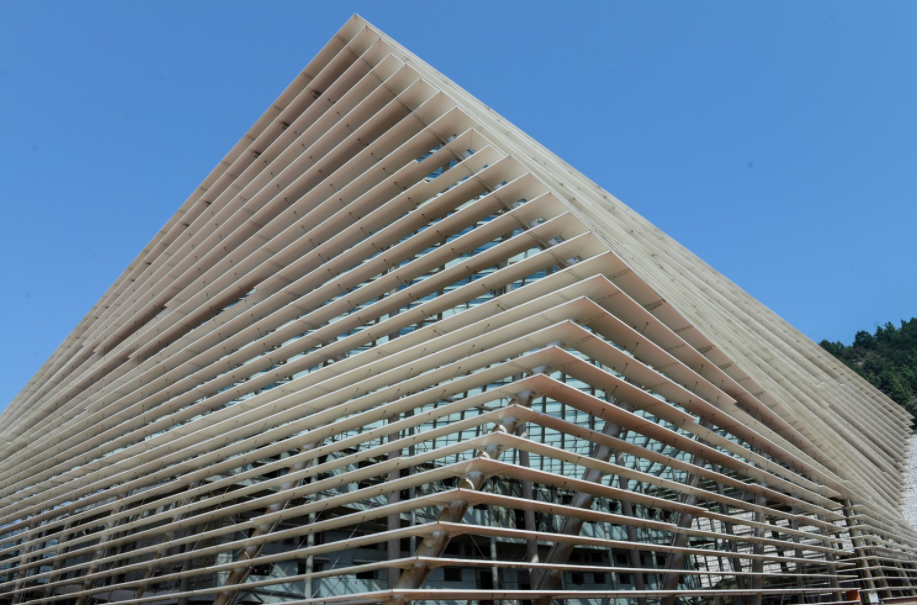

中国宣纸博物馆


什么是蜂窝结构板?


该项目使用的蜂窝板,并非用于墙体的立面装饰,而是将蜂窝板悬挂于玻璃幕墙外,水平层叠,营造出摊开的宣纸状。为了避免大规格的板材出现下弯的情况,在每片板材内部都放置有一定厚度的型材,以保证板材能够持久保持极佳的平整度及安装强度。

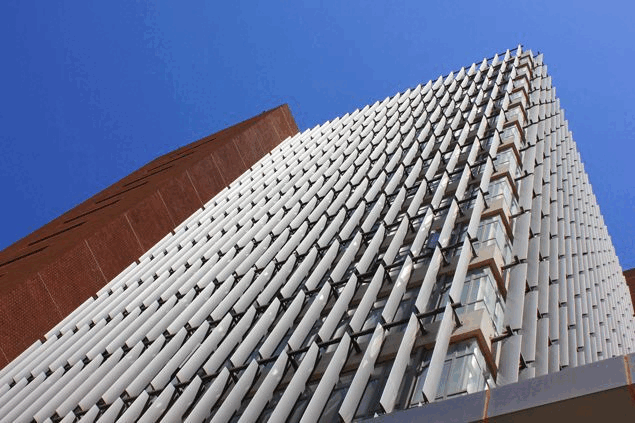

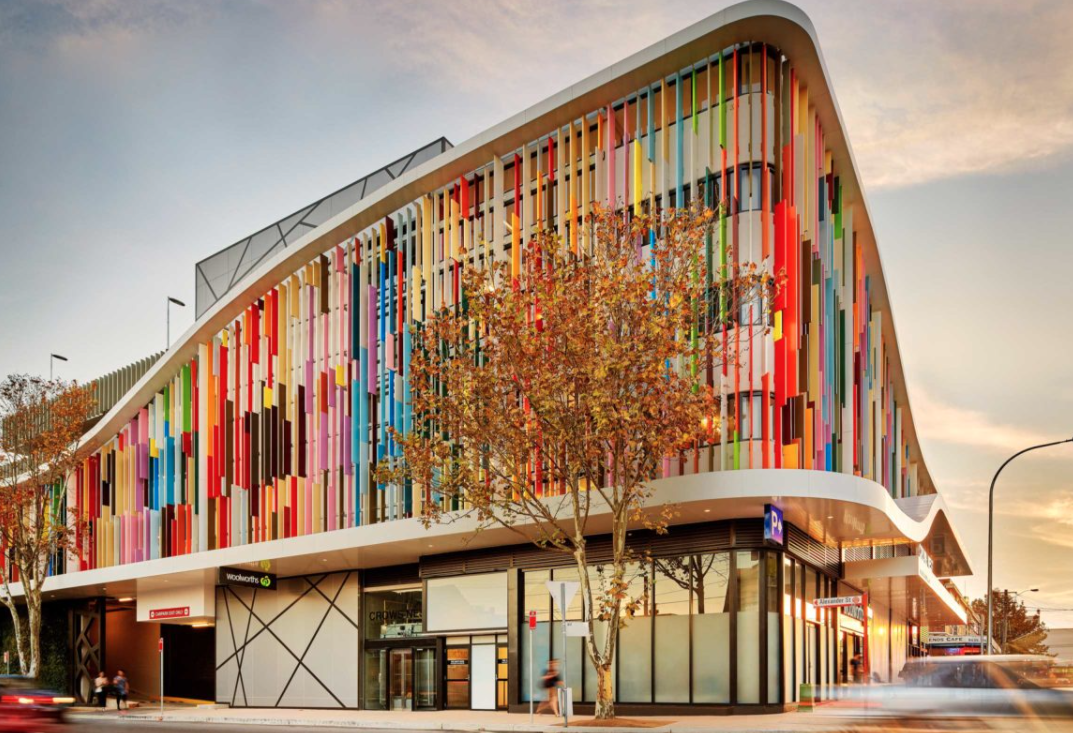

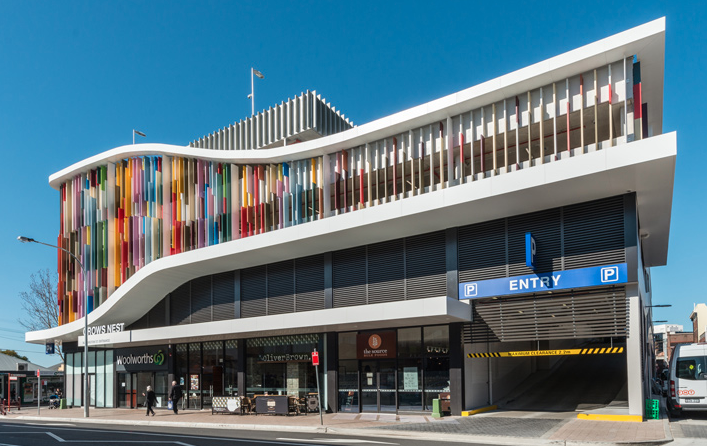

Woolworths全球连锁超市


什么是蜂窝结构板?


该项目采用31种不同颜色的SC50蜂窝结构遮阳百叶作为遮阳及装饰材料安装在超市的外立面,通过内置铝合金型材来增加板的抗风荷载能力与安装强度。使其在作为高层建筑的遮阳与线条装饰时同样具备极佳的强度。

表面涂层采用预辊涂氟碳烤漆工艺,具有极佳的耐候性与抗腐蚀性,使板材拥有均匀恒久的色泽。





「安装节点」


什么是蜂窝结构板?
