幕墙小白必须知道的108个数据

发布时间：2026-04-27

一、材料性能关键数据(1-30)

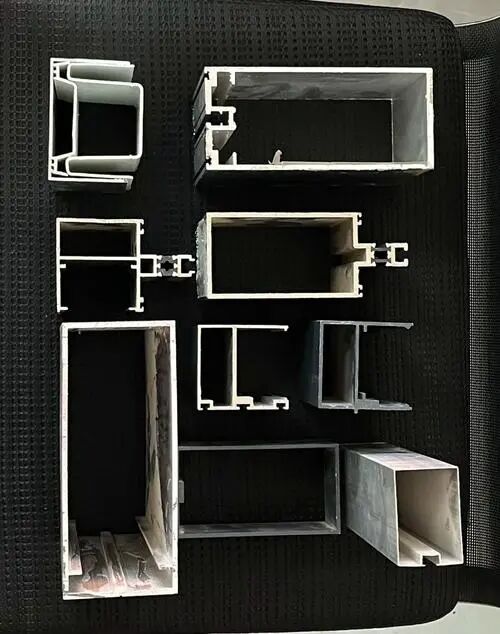

1.铝合金型材

主受力型材壁厚≥3.0mm

非受力型材壁厚≥1.4mm

截面开口部位厚度≥2.5mm

闭口部位厚度≥2.0mm

6063-T5抗拉强度≥160MPa

6063-T6抗拉强度≥205Mpa

2.钢材

Q235抗拉强度375-500MPa

Q345抗拉强度470-630MPa

不锈钢螺栓A2-70抗拉强度≥700MPa

高强螺栓8.8级“抗拉强度≥800MPa

钢材表面热浸镀锌膜厚≥85μm

氟碳喷涂膜厚≥40μm

3.玻璃

单片玻璃厚度≥6mm

中空玻璃单片厚度≥5mm

夹层玻璃PVB胶片厚度≥0.76mm

玻璃边缘至螺栓孔边距≥2d(d为孔径)

玻璃最大许用面积(6mm钢化):3.0㎡以内

玻璃最大许用面积(8mm钢化):4.0㎡以内

玻璃挠度限值:短边/60

(本案例为反面教材)

4.密封材料

硅酮结构胶粘结厚度6-12mm

硅酮结构胶粘结宽度≥7mm

硅酮耐候胶最小厚度≥3.5mm

密封胶缝宽度:6-20mm

聚乙烯泡沫棒直径应大于缝宽20-30%

二、设计计算关键数据(31-60)

5.风荷载

基本风压按50年一遇

阵风系数βgz:1.5-2.2

风荷载体型系数μs:±1.5(主要区域)

风压高度变化系数μz:0.62-3.12

风荷载标准值wk=βgzμsμzw0

6.地震作用

动力放大系数βE:5.0

水平地震影响系数最大值:0.08-0.90

竖向地震作用标准值取水平值的65%

7.温度作用

年温度变化AT:80°C

幕墙温度应力计算温差:±40°C

铝型材线膨胀系数:23x10^-6%/°C

钢材线膨胀系数:12x10^-6%/°C

玻璃线膨胀系数:9x10^-6%/°C

8.变形控制

幕墙平面内变形性能:1/100-1/300

立柱挠度限值:L/180(L为跨度)

横梁挠度限值:L/180

玻璃挠度限值:a/60(a为短边)

三、构造要求关键数据(61-90)

9.连接构造

螺栓中心至边缘距离≥2d

螺栓孔中心距≥3d

自攻螺钉连接板厚≥1.0mm

焊接焊缝高度≥4mm

埋件锚筋直径≥8mm

后置锚栓埋深≥5d

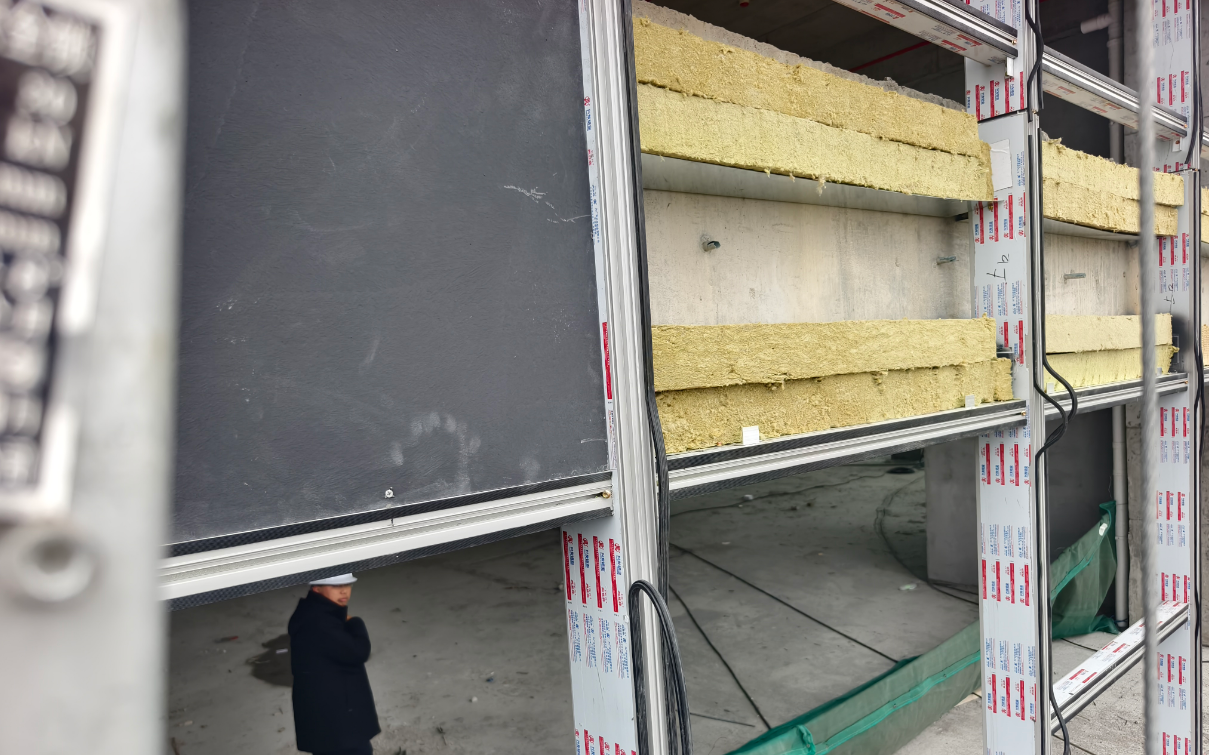

10.层间防火

层间防火封堵高度≥800mm

防火岩棉密度≥100kg/m³

防火密封胶耐火极限≥1h

承托板厚度≥1.5mm

(本案例为反面教材)

11.排水构造

排水孔面积≥10m㎡/个

排水孔间距≤500mm

冷凝水排水孔间距≤1000mm

最小排水坡度:3%

12.间隙控制

玻璃与槽口配合尺寸:

开启扇间隙:3-5mm

胶缝宽度公差:±1.5mm

四、性能要求关键数据(91-108)

13.气密性能

开启部分分级:0.5-4.5m3/(m.h)

固定部分分级:0.01-0.05 m3/(m.h)

14.水密性能

分级范围:500-3500 Pa

严重地区取值≥1000 Pa

台风地区取值≥2000 Pa

15.抗风压性能

分级范围:1.0-5.0kPa

安全系数K1=2.0(玻璃)

安全系数K2=1.8(型材)

安全系数K3=2.15(连接)

16.热工性能

传热系数K值:1.0-5.0W/(m2.K)

遮阳系数SC:0.2-0.9

可见光透射比:0.2-0.8

17.隔声性能

空气声隔声量:25-45dB

交通干线旁要求≥30dB

18.抗震性能

幕墙层间位移角:

五、检测验收关键数据(108项汇总)

19.现场检测

现场淋水试验:水量4L/(m2.min)

持续时间:5min

喷水距离:300-500mm

20.材料复验

铝型材抽检比例:1%且≥5根

钢材抽检比例:3%且≥5件

结构胶粘结性测试:>0.6Mpa

密封胶污染性:无污染

21.安装偏差

幕墙垂直度:H≤30m时≤10mm

幕墙垂直度:H>30m时≤15mm

幕墙水平度:≤3mm

接缝直线度:≤2.5mm

接缝高低差:≤1mm

接缝宽度偏差:±1mm

22.结构胶施工

双组份混匀性:蝴蝶试验

拉断时间:20-60min

养护环境:温度18-28°C

相对湿度:65-75%

养护时间:单组份≥14天

养护时间:双组份≥7天

23.防雷构造

均压环间距:≤12m

连接钢筋直径:≥12mm

过渡电阻:≤0.20Ω

24.耐久年限

结构胶耐候性:≥25年

金属涂层耐腐蚀:>15年

五金件使用寿命:≥2万次

25.安全系数

玻璃安全系数:2.0

结构胶安全系数:4.0

锚固安全系数:3.0

26.其他关键

玻璃边缘处理:精磨或倒棱

最小安装温度:5°C

最大安装湿度:80%

紧固件防松措施:必须设置

异种金属接触:必须绝缘

可拆卸设计要求:便于更换

维护通道设置:每层设置

重要说明:以上数据基于GB/T21086《建筑幕墙》及相关规范整理，实际工程中需结合具体设计、当地规范和工程实际情况进行调整应用。建议幕墙从业人员务必以最新版规范标准和设计文件为准。
