南京鼓楼吊顶坍塌,设计师的锅?

发布时间:2023-11-14

南京鼓楼吊顶坍塌,设计师的锅?

吊顶作为室内设计项目施工中重中之重,也是最容易出问题的地方之一,常见的漏水松动、像南京鼓楼医院的这种局部脱落,更严重的甚至整顶坍塌,所以一定要分清吊顶的加固构件!

南京鼓楼吊顶坍塌,设计师的锅?

▲风吹吊顶动

反支撑、转换层,相信大家对这两货都有所耳闻,但大家真的都清楚它们在实际应用中的规范以及做法吗?接下来,就从以下几个方面为大家揭秘两者区别:

1、什么是反支撑/转换层?

2、什么情况下需要用到反支撑/转换层?

3、反支撑和转换层的标准做法有哪些?


01.什么是反支撑/转换层?

转换层和反支撑的概念很类似,我们先从反支撑说起:

1、反支撑

南京鼓楼吊顶坍塌,设计师的锅?

▲反支撑

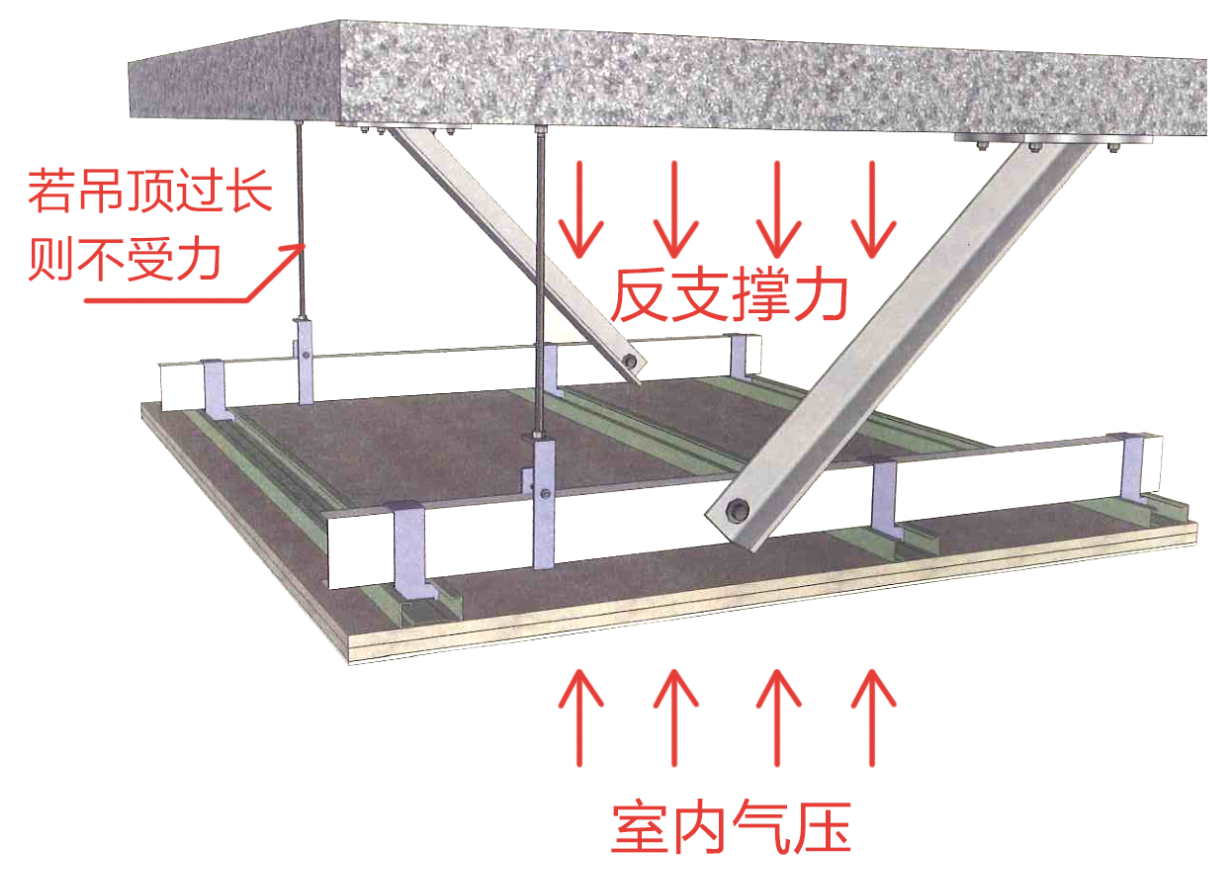

反支撑是指为了防止吊杆过长导致吊顶不稳摆动的现象,通过角钢把吊顶龙骨“按”在原地,形成垂直对抗气压的力的建筑构件形式。


2、转换层

转换层就是当吊杆过长而反支撑无法满足规范要求,或吊顶空间过大,又或者吊杆与机电设备碰撞造成吊杆间距过大时,需要用到的吊顶内部钢架,目的同样是让吊顶避免气流引起的动不稳定。

南京鼓楼吊顶坍塌,设计师的锅?

▲转换层

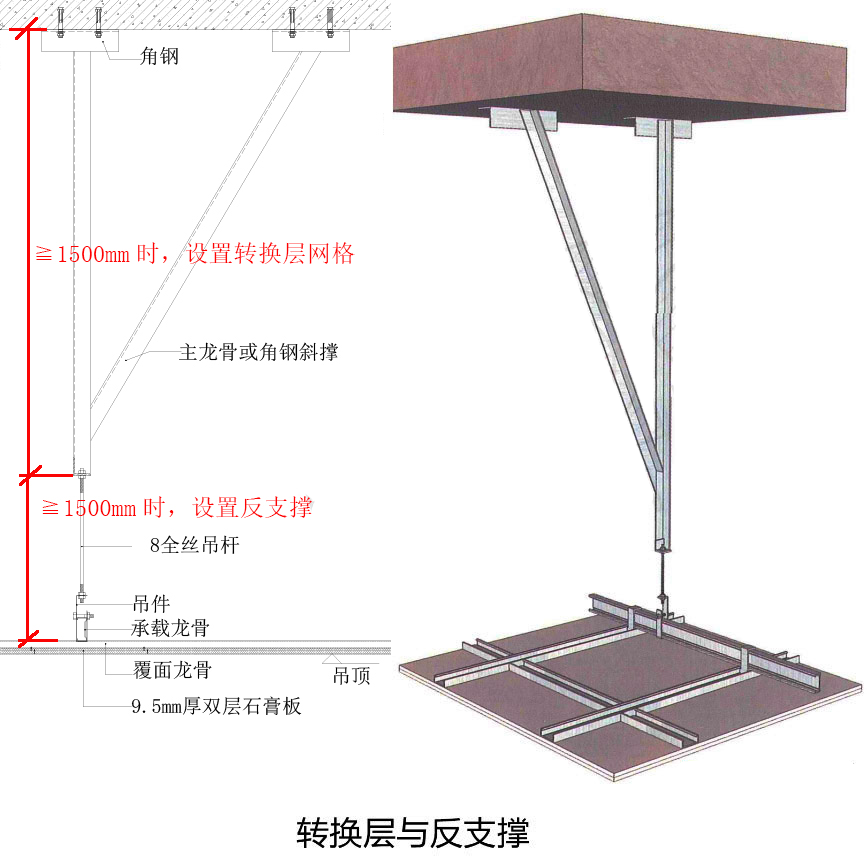

综上所述,反支撑和转换层之间是约等于的关系(反支撑。转换层),只是适用的空间有所不同,目的都是为了:缩短吊杆长度保证吊顶安全和方便吊顶空间内设备管道的排布。

只不过转换层是大面积使用,反支撑是局部使用,而且两者几乎不会出现在同一个空间中。


3、什么情况下需要用到反支撑/转换层?

a、当吊顶吊筋长度大于1.5m月小于2.5m时应按规范要求设置反向支撑;

南京鼓楼吊顶坍塌,设计师的锅?

b、当吊顶内部空间大于2.5m时(或反支撑垂直长度>1500mm时)应该设置转换层;

南京鼓楼吊顶坍塌,设计师的锅?

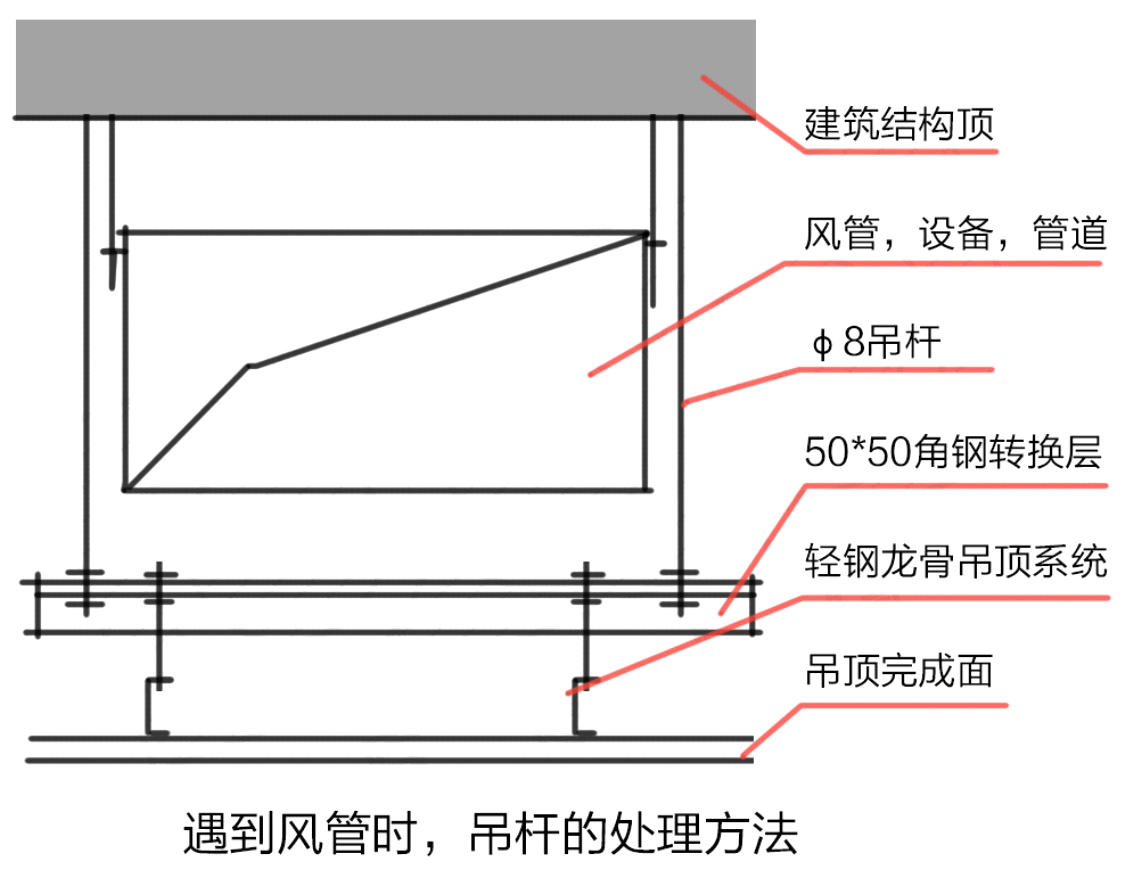

PS:当吊杆与设备相遇时应调整并增设吊杆,吊顶面积较大时,吊顶设备排布复杂不建议使用反支撑。


02.标准工艺做法

反支撑做法有:主龙骨拉结法、吊杆通长拉结法、倒三角法。

转换层做法有:钢架转换层、吊杆+钢架转换层。

1、反支撑做法

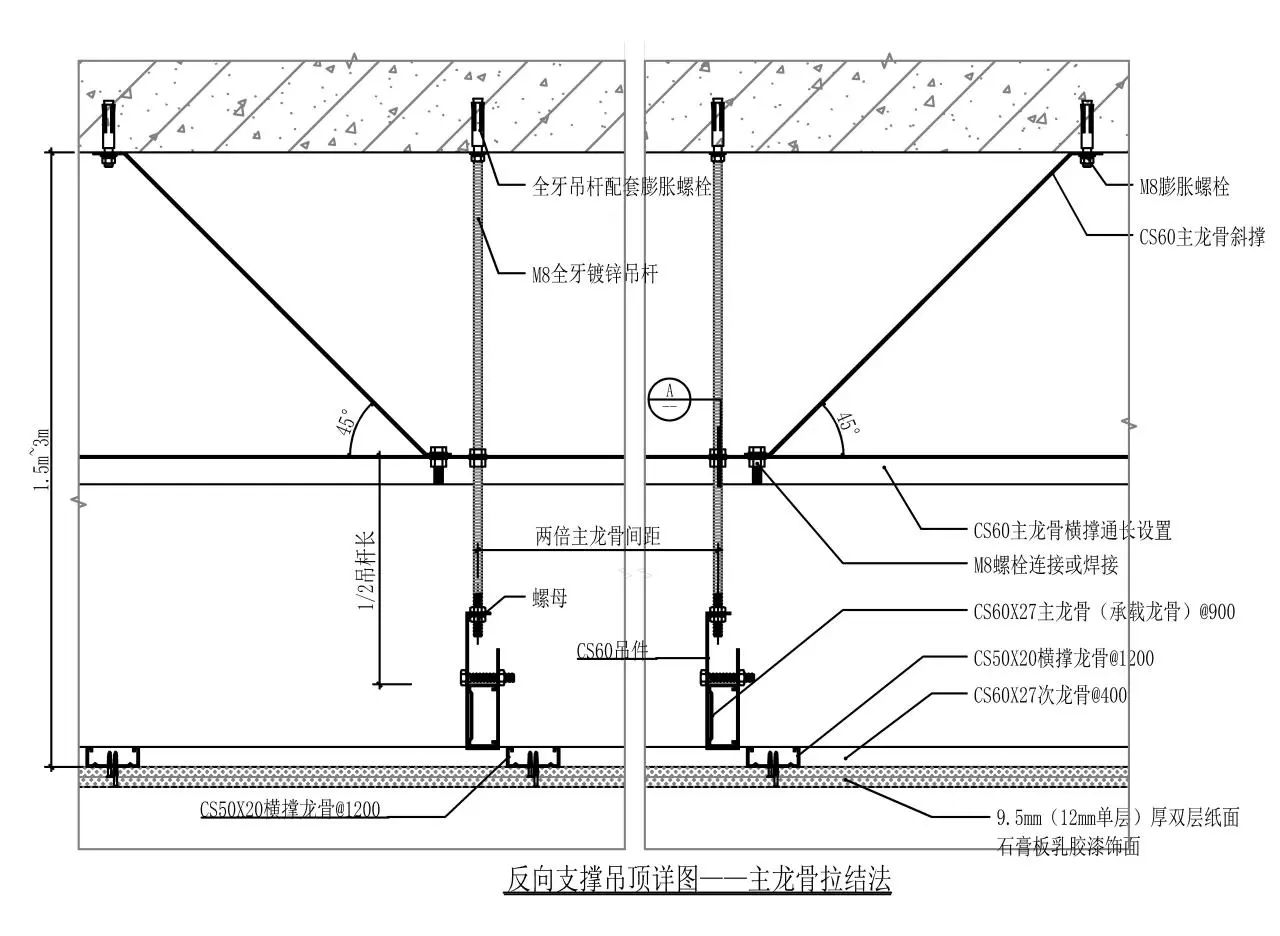

a、主龙骨拉结法

南京鼓楼吊顶坍塌,设计师的锅?

▲主龙骨拉结法

主龙骨拉结法适用于吊杆长度超过1.5m且小于2.5m。

南京鼓楼吊顶坍塌,设计师的锅?

具体做法:在CS60主龙骨横撑底边每隔主龙骨间距打孔,M8全牙吊杆穿过,位置确定后上下螺母固定。

CS60主龙骨斜撑每隔两倍主龙骨间距相向设置,当吊杆长度超过1.5m且小于2m时,适当采用CS50主龙骨。

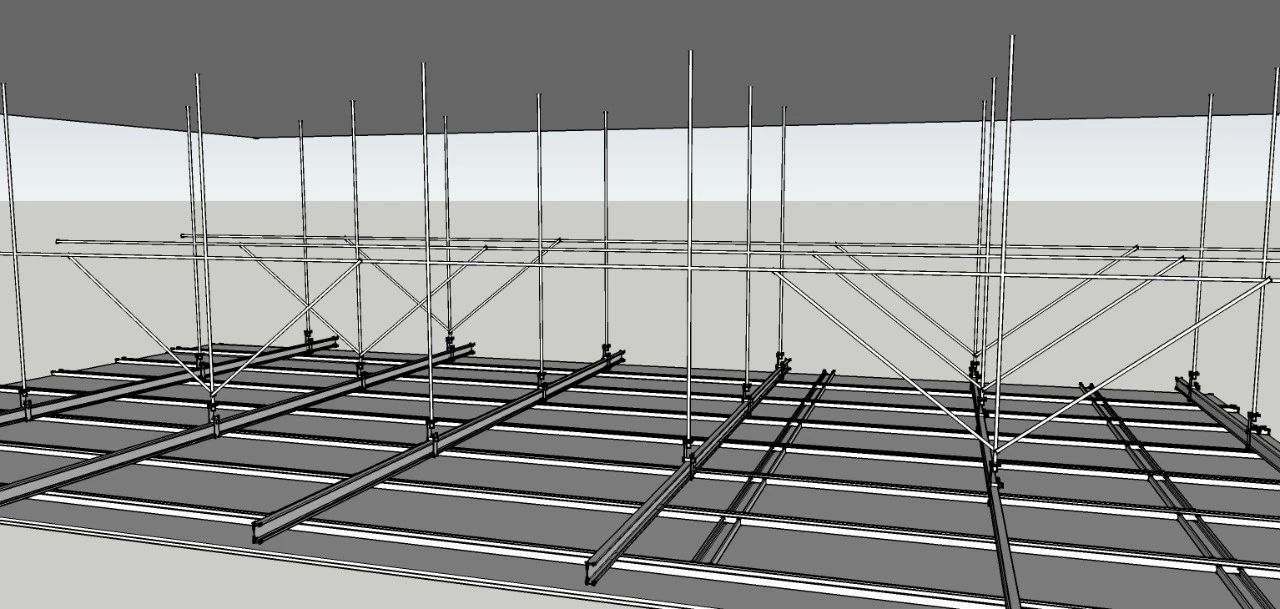

b.吊杆通长拉结法

南京鼓楼吊顶坍塌,设计师的锅?

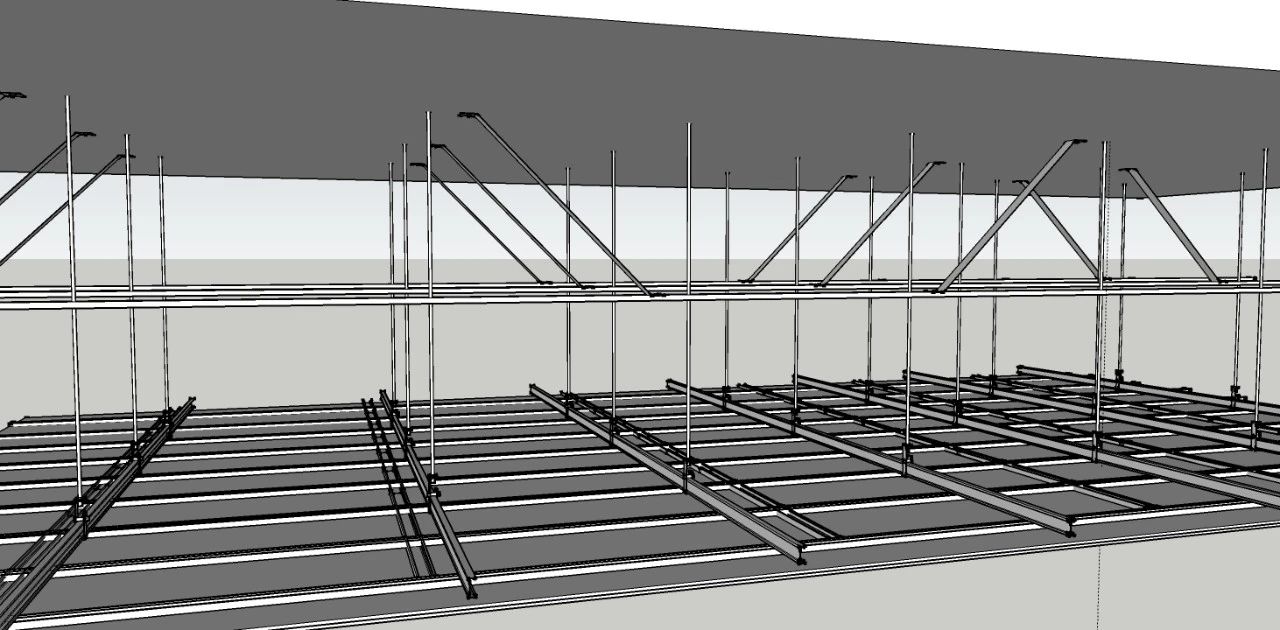

▲吊杆通长拉结法

吊杆通长拉结法是在吊杆长度超过1.5m月小于3m时适用。

南京鼓楼吊顶坍塌,设计师的锅?

做法要求:斜拉钢筋每隔两倍主龙骨间距设置。08横向钢筋、斜拉钢筋及其与M8全牙吊杆焊接处必须做防锈处理。08钢筋可用M8全牙吊杆替代,但焊接处需做防锈处理。

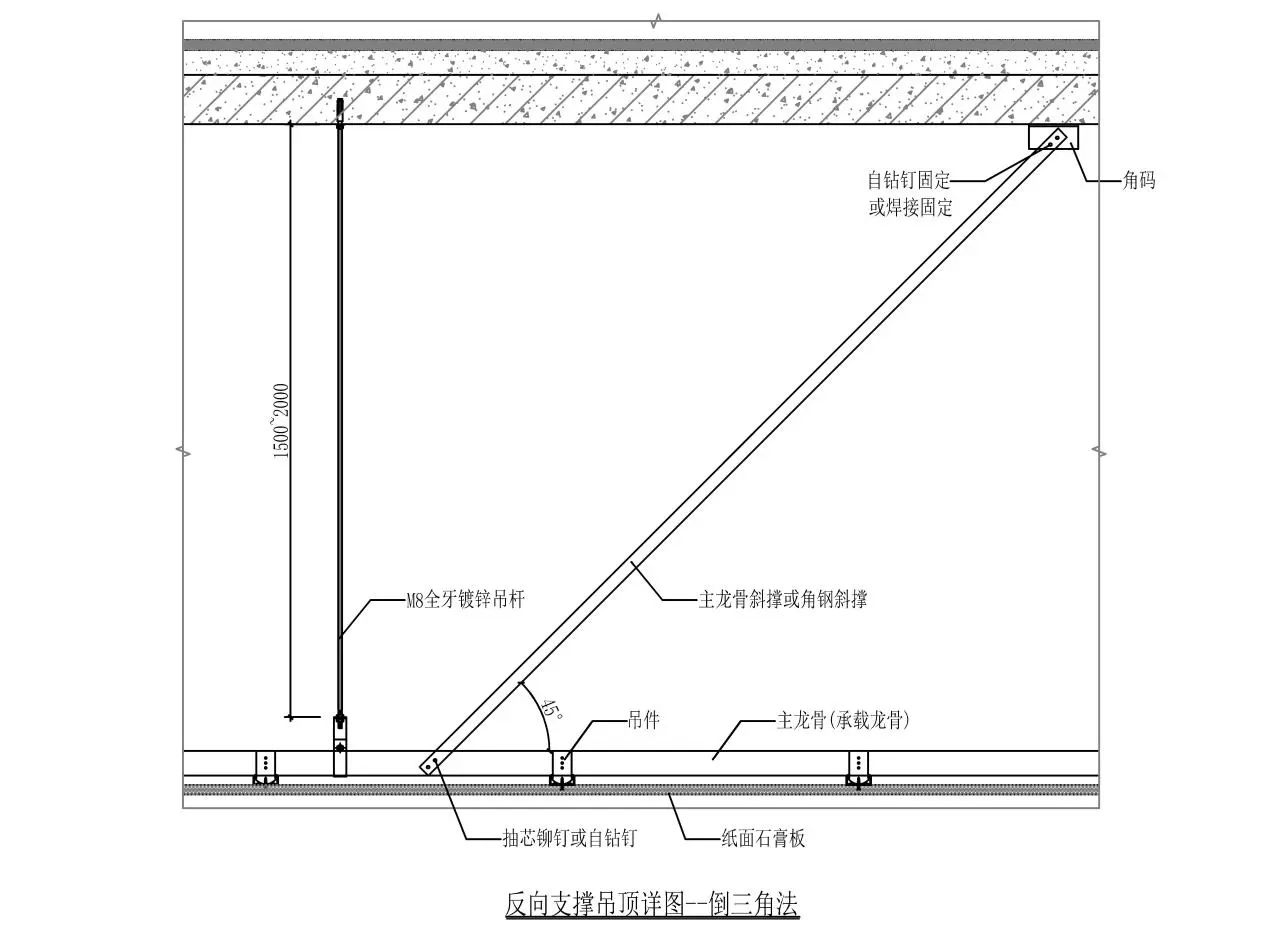

c、倒三角法

南京鼓楼吊顶坍塌,设计师的锅?

▲倒三角法

倒三角法是在吊杆长度超过1.5m且小于2m时适用。安装间距在2m以内,围绕某一中心呈梅花形分布,且不应设置在同一直线上。

南京鼓楼吊顶坍塌,设计师的锅?

2、转换层做法

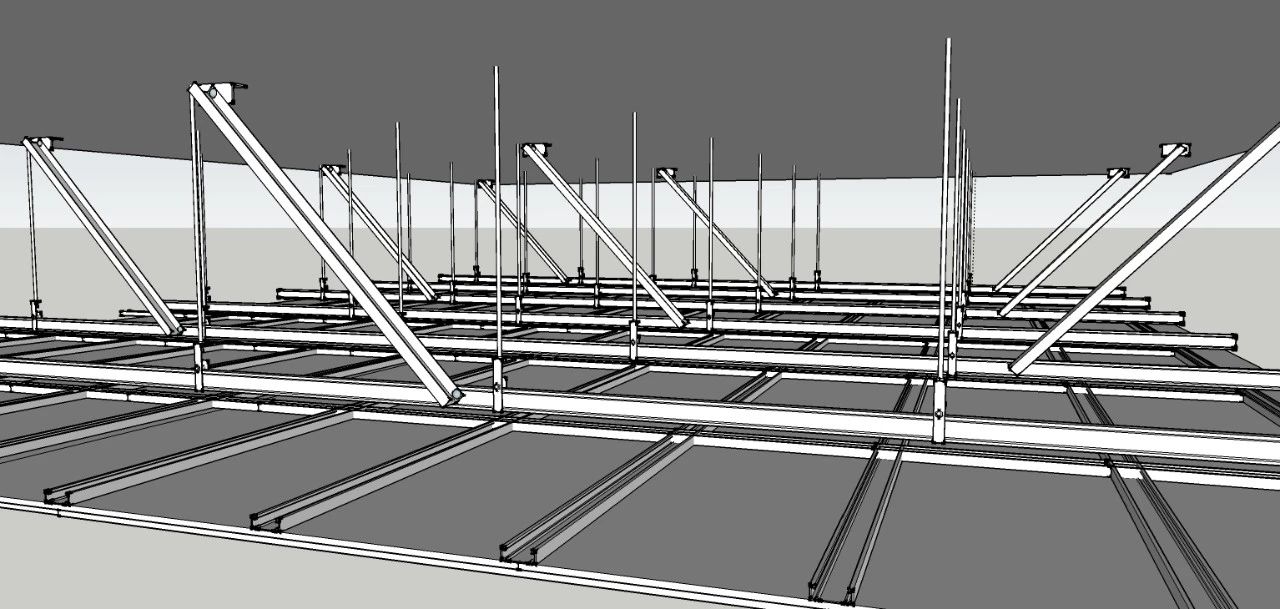

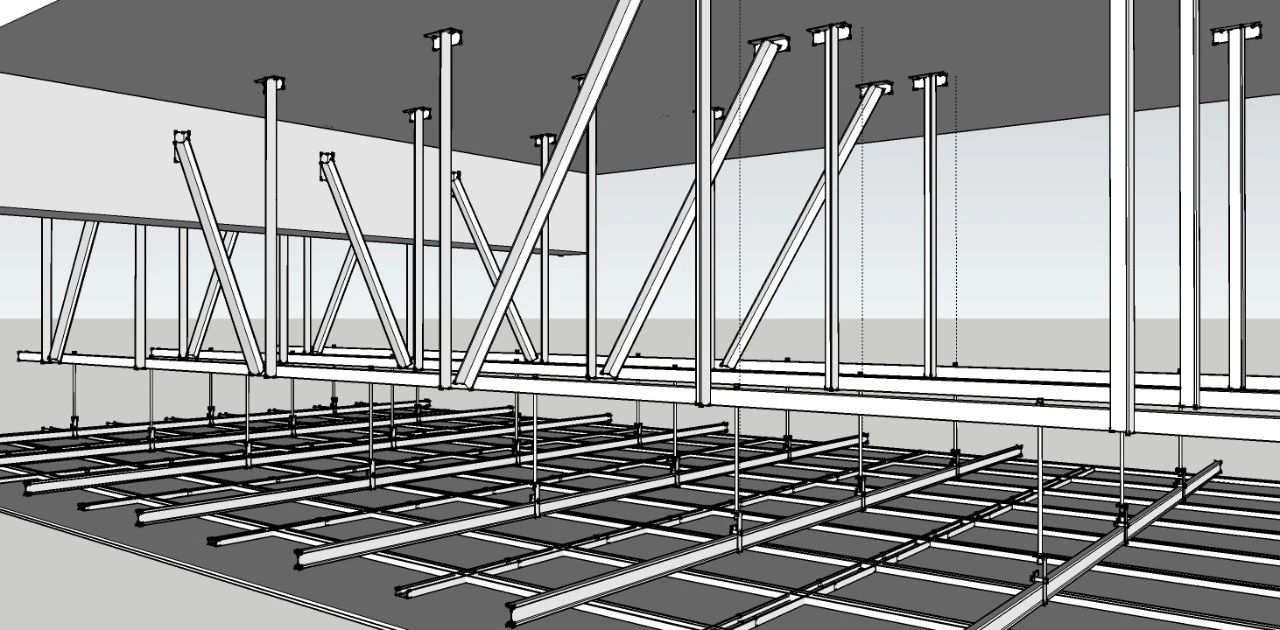

a、钢架转换层

南京鼓楼吊顶坍塌,设计师的锅?

▲角钢转换层

转换层的吊杆采用角钢、槽钢等刚性构件,杆端与楼板底面可靠连接。

南京鼓楼吊顶坍塌,设计师的锅?

为保障转换层的稳定,应有斜向撑与混凝土梁侧、墙侧可靠连接,纵横向均应设置。

无法与梁侧、墙侧连接时,应在吊杆间设置交叉拉杆,纵横向均应设置。

b、吊杆+钢架转换层

南京鼓楼吊顶坍塌,设计师的锅?

根据前面提到的内容可以知道,反支撑/转换层的做法就是为了让吊杆的长度不大于1500mm,那么转换层的做法也可以做成: 吊杆+角钢+吊杆,这种做法相对全钢架转换层更节约成本,实际应用中更灵活。


总结:

反支撑和转换层是为了:

  缩短吊杆长度保证吊顶安全;

  方便吊顶空间内设备管道的排布;而设置的建筑构件。

其中:1、当吊顶吊筋长度大于1.5m且小于2.5m时,应按规范要求设置反向支撑;

2、当吊顶内部空间大于2.5m时,(或反支撑垂直长度>1500时)应该设置转换层;
