01.什么是蜂窝板

蜂窝板是根据蜂窝结构仿生学原理开发的高强度新型环保建筑复合材料，之所以叫蜂窝板因为它是采用蜂窝芯为基层做的板材。

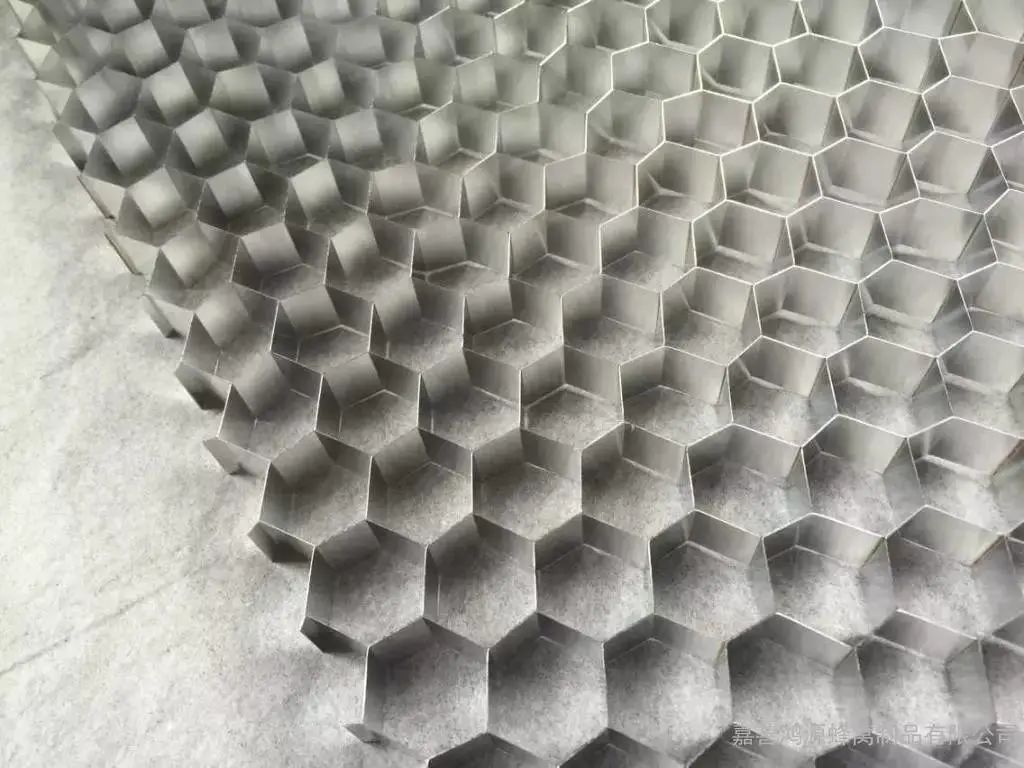

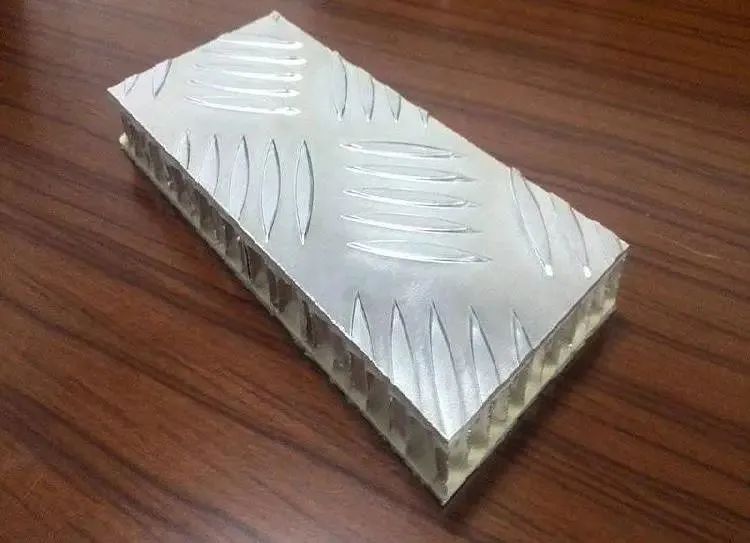

▲铝蜂窝芯层

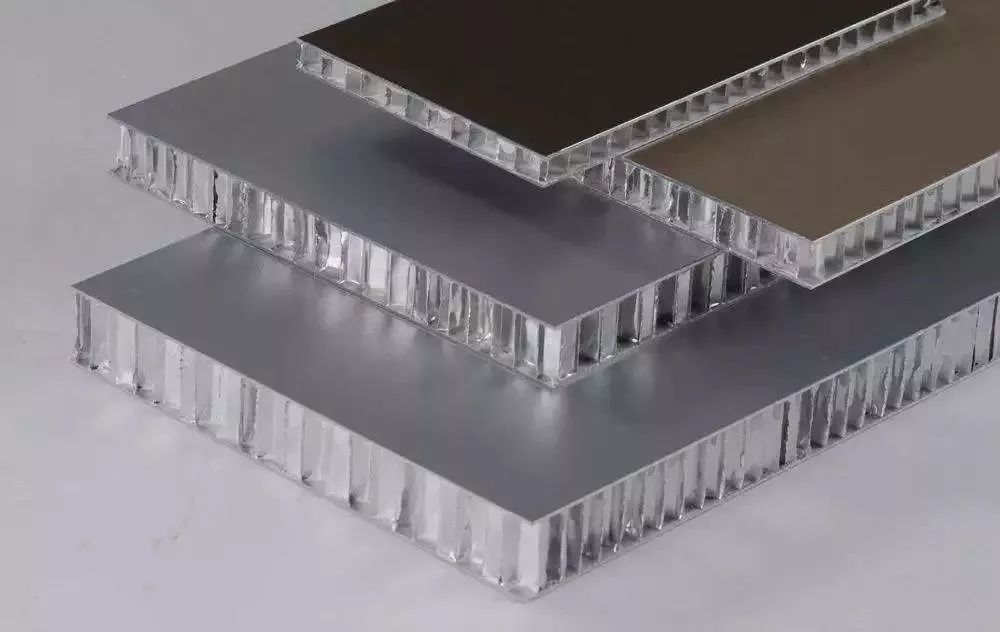

而蜂窝铝板是结合航空工业复合蜂窝板技术而开发的金属复合板产品系列。采用“蜂窝式夹层”结构，即以表面涂覆耐候性极佳的装饰涂层之高强度合金铝板作为面、底板与铝蜂窝芯经高温高压复合制造而成的复合板材。

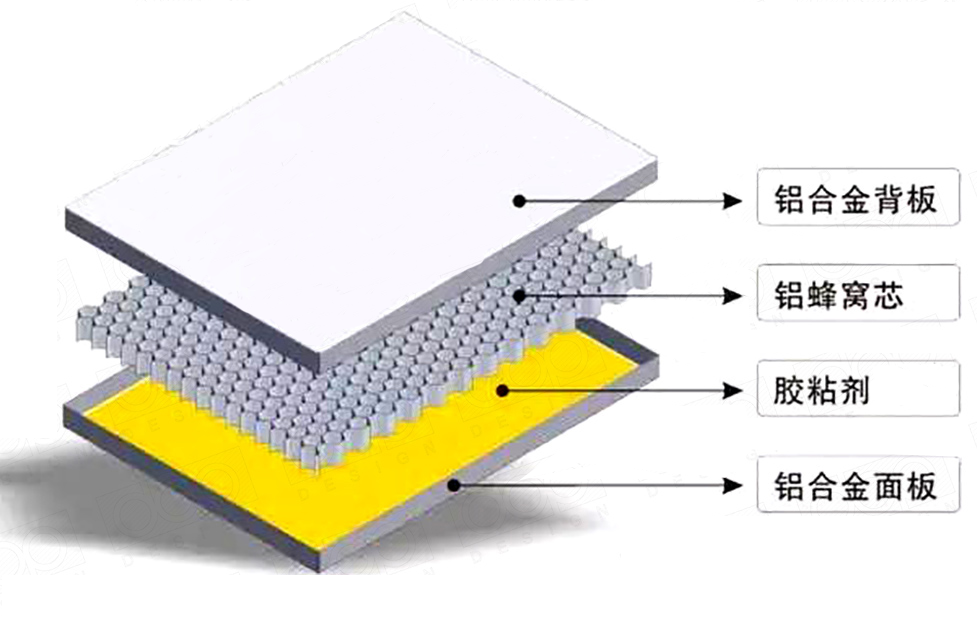

▲示意图

这种板材，会大大增强原本铝板的一个结构整体性，使它不易弯曲，尺度可以做到更大，平整度也会更好。

▲雅各宾文化广场吊顶应用

[性能特点]

①  大板面、高平整:无需任何加固措施，蜂窝铝板板面尺寸可达1500*5000mm，并能保持极佳的平整度。

②  重量轻:蜂窝铝板重量仅5~5.5kg/平方米，大大减轻建筑物的承重载荷

③  强度高:可承受高强度的压力和切力，不易变形，能满足超高层建筑抗风压的要求

④  产品定制化:蜂窝铝板在尺寸、形状、漆面和颜色等方面可根据客户的需求量身定做。

⑤  安装简便:可任意顺序安装、每块墙板可单独拆卸、更换，提高安装维护的灵活性，降低成本。

⑥  盒式结构:蜂窝铝板为四周包边的盒式结构，具有良好的密闭性，提高了蜂窝铝板的安全性和使用寿命。

    ⑦免焊接、无明钉:蜂窝铝板的基层和面层安装时，采用角码及螺丝连接，免除骨架焊接，且面层安装      后现场无明钉，于净整洁。

▲实景图

[常见的6种铝蜂窝板材料]

①  冲孔蜂窝铝板

冲孔蜂窝铝板是采用数控冲孔设备在蜂窝铝板的表面上做出各种形状的孔洞的一种金属装饰板材，可根据各种特殊需要添加各种填充物。

②  雕花蜂窝铝板

雕花铝板是在蜂窝铝板的表面用雕刻机雕出各种艺术造型图案，通过不同图案与不同环境结合突破传统造型概念，令铝雕花线条更明快飘逸。

③  仿木纹蜂窝铝板

仿木纹蜂窝铝板是在铝板表面用粉末处理工艺做成天然木纹的效果，色泽纹理通真、图纹牢固耐磨。

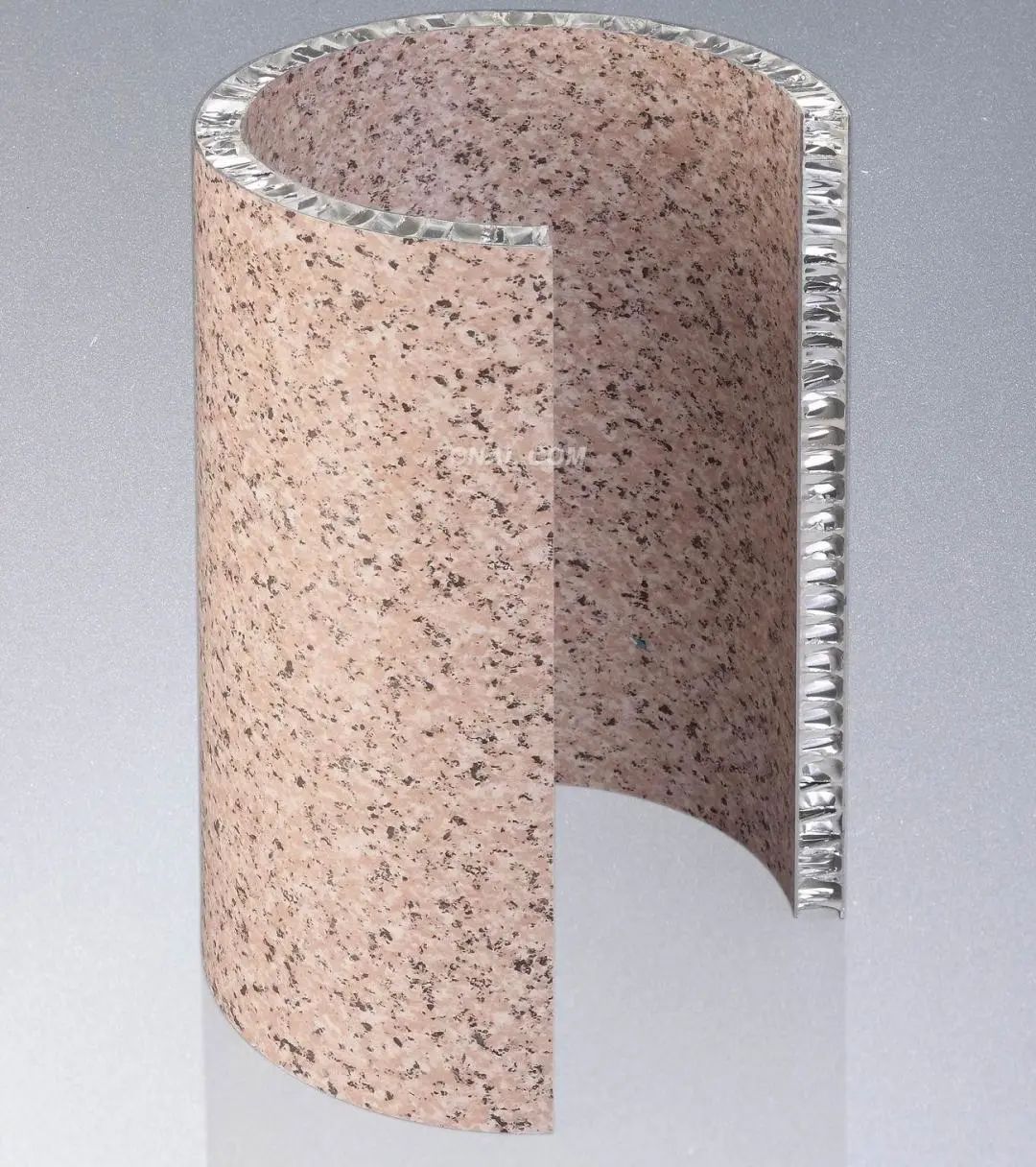

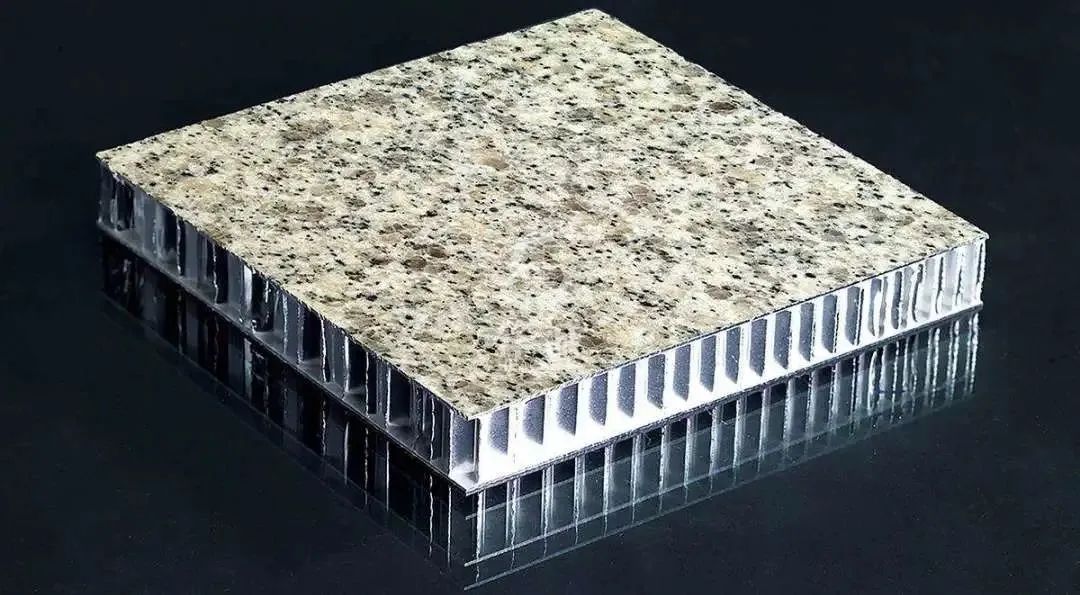

④  仿石材峰窝铝板

仿石材蜂窝铝板是在铝板的基础上，通过特殊的喷涂工艺加工，使蜂窝铝板具有强烈石材立体感的新型装饰材料。

⑤  弧形、异型蜂窝铝板

弧形、异型蜂窝铝板是根据定制要求做成圆形蜂窝铝板、锥形蜂窝铝板、弧形蜂窝铝板等造型，造型蜂窝铝板是一种装饰性及美观性很强的金属装饰材料。

⑥  氟碳蜂窝铝板

氟碳蜂窝铝板表面涂层根据需求定制，工艺可分为氟碳喷涂、粉末喷涂、氟碳预辊涂。其中氟碳喷涂表面涂层按加工工艺可分为二涂、三涂，粉末喷涂表面涂层为一涂一烤，氟碳涂层颜色可自由选择。

[蜂窝铝板加工工艺]

冷压:单次加工时间长，尺寸规格一致的可以一起冷压，适合单一规格批量加工，表面平整，质量稳定。

热压:单次加工时间短，适合多种规格板块的项目。因为移出板块瞬间温差变化大，大板块会稍有变形，需冷压整平处理。

抽真空:适合异形、双曲板块的加工。如果板块太大或者应力稍大，抽真空时易残留气泡导致表面不平整

连续生产:生产效率高，产品稳定，需要二次封边，适合大批量平板生产。

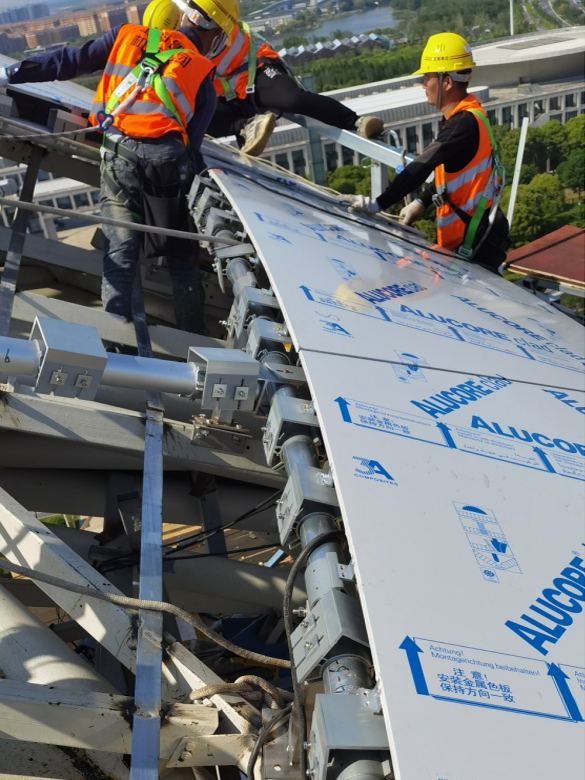

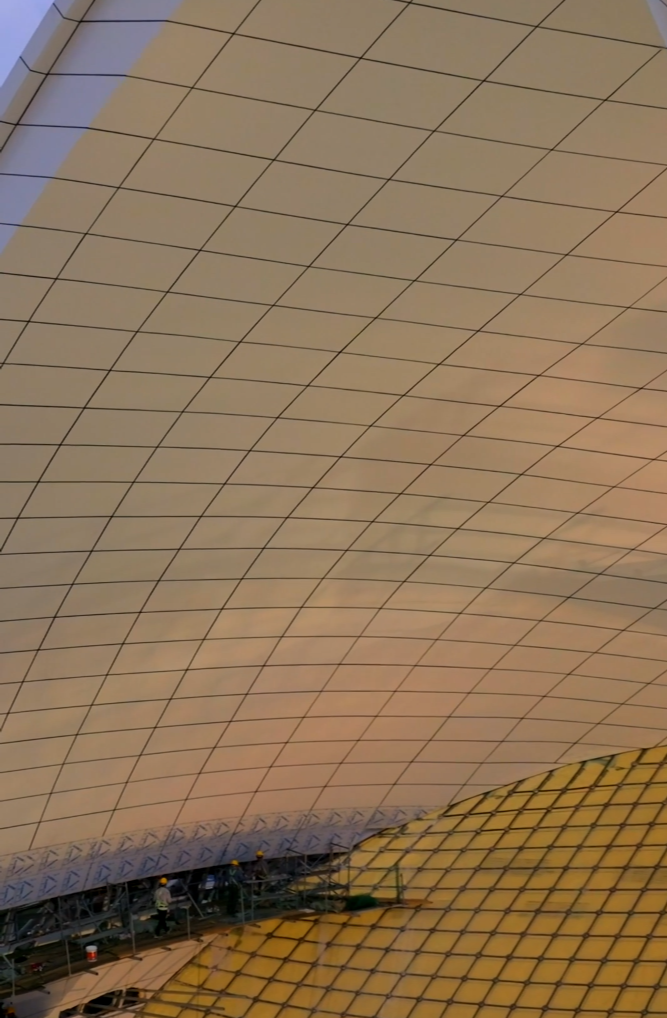

▲中国航海博物馆帆体幕墙改造工程安装实样

[施工流程]

①  墙面蜂窝板施工

测量放线一基层清理一弹龙骨安装线一(基层及龙骨 )打(钻)孔一安装膨胀螺栓一固定基层龙骨一钻螺钉孔一安装止滑扣一安装峰窝板一打胶一加盖封条一验收

②  吊顶蜂窝板安装测量拉线一安装吊杆一安装L30*2镀锌基角钢龙骨安装蜂窝板专用连接配件一安装蜂窝板一饰面清理一分项检验并验收

02.蜂窝板的应用

蜂窝铝板用途广泛，航空制造业，建筑幕墙、外墙挂板，室内吊顶装饰，商用运输车和货柜车车体，公共汽车、火车、地铁及轨道交通车辆等等，另外蜂窝铝板面板选择多样化，如实木、铝板、天然石材、不锈钢板等均可做成蜂窝板，材料选择方便。

A. 建筑幕墙应用

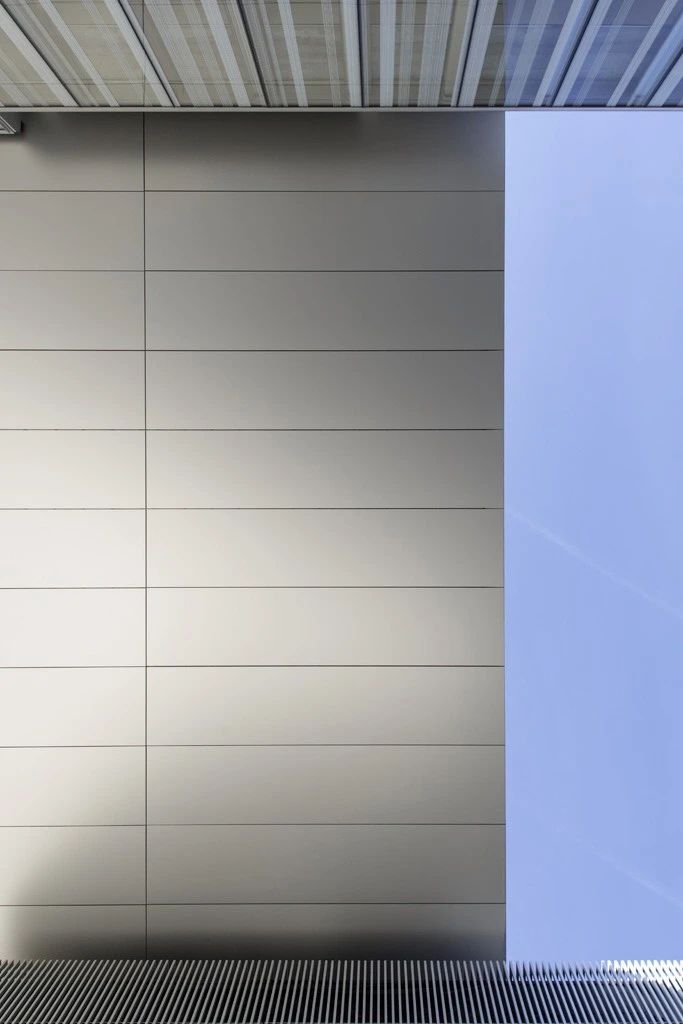

蜂窝铝板因其优异的性能，可以设计出大而平直的精美墙面，尺寸和形状具有很强的灵活性。

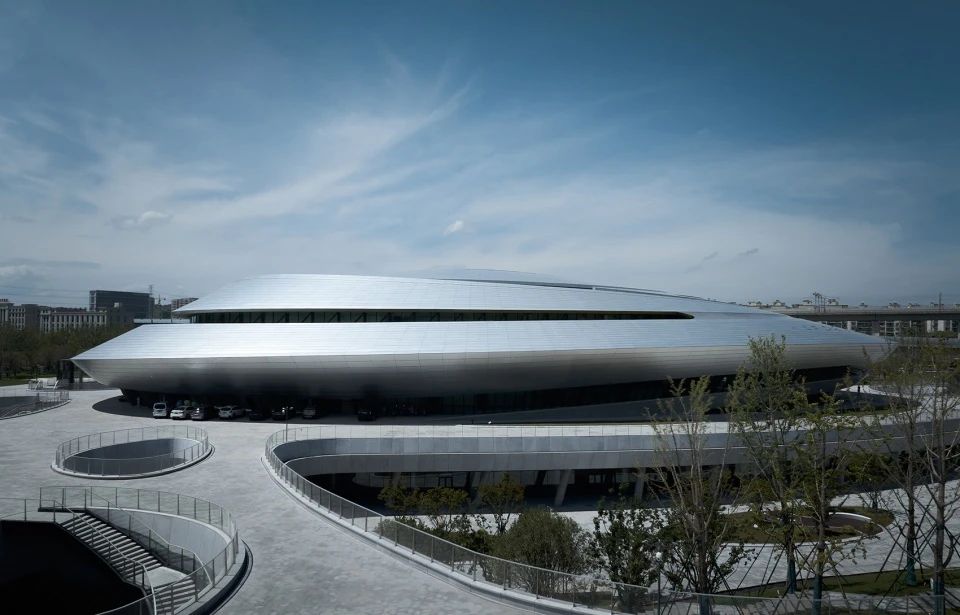

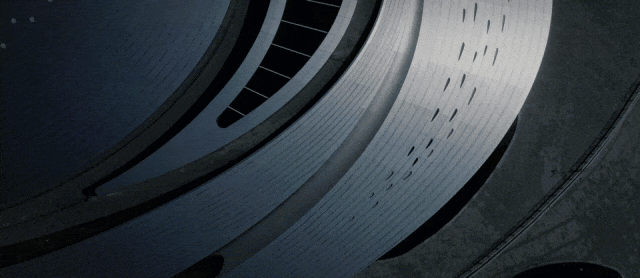

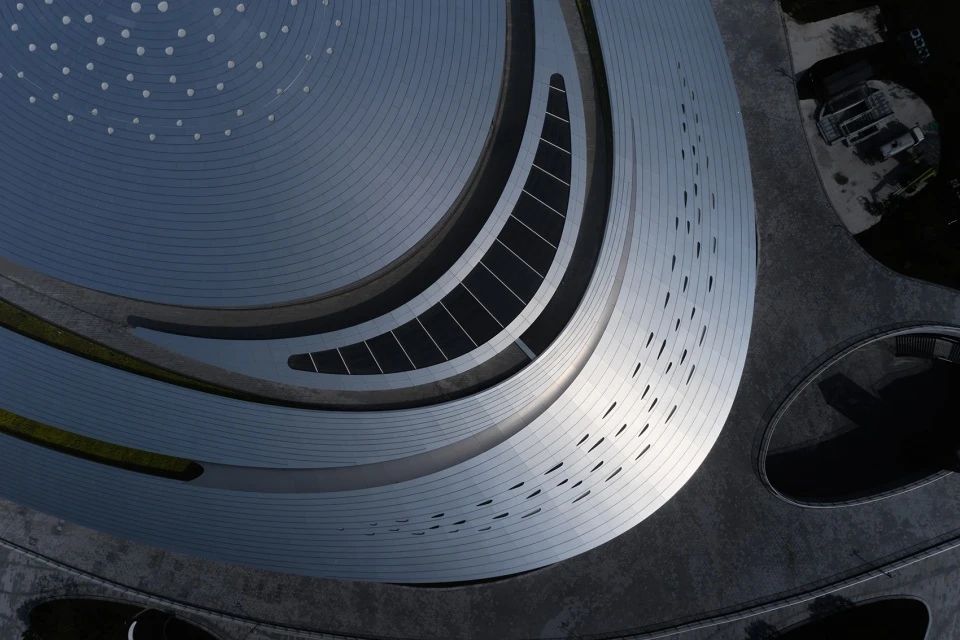

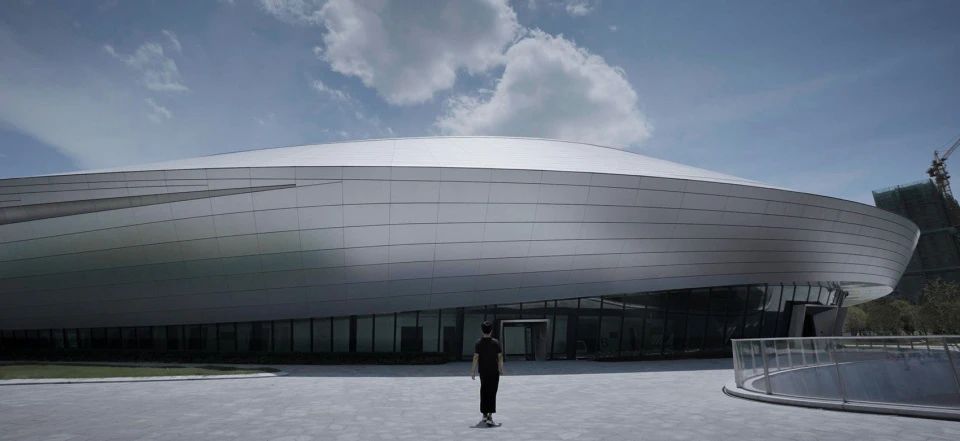

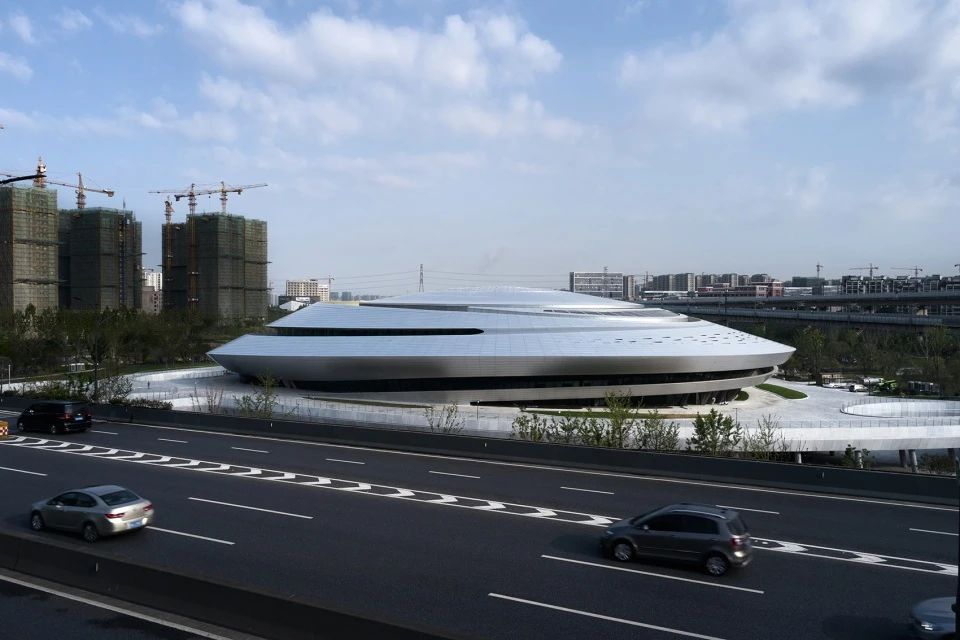

中国杭州电竞中心

设计: 中南建筑设计院股份有限公司

建筑表皮被双曲面阳极氧化蜂窝铝板覆盖，在天空的映衬下，立面呈现出一种微微反射周边环境的效果。随着曲面的不同角度转换和人群视点的移动，逐渐削减了建筑的“重量”感。

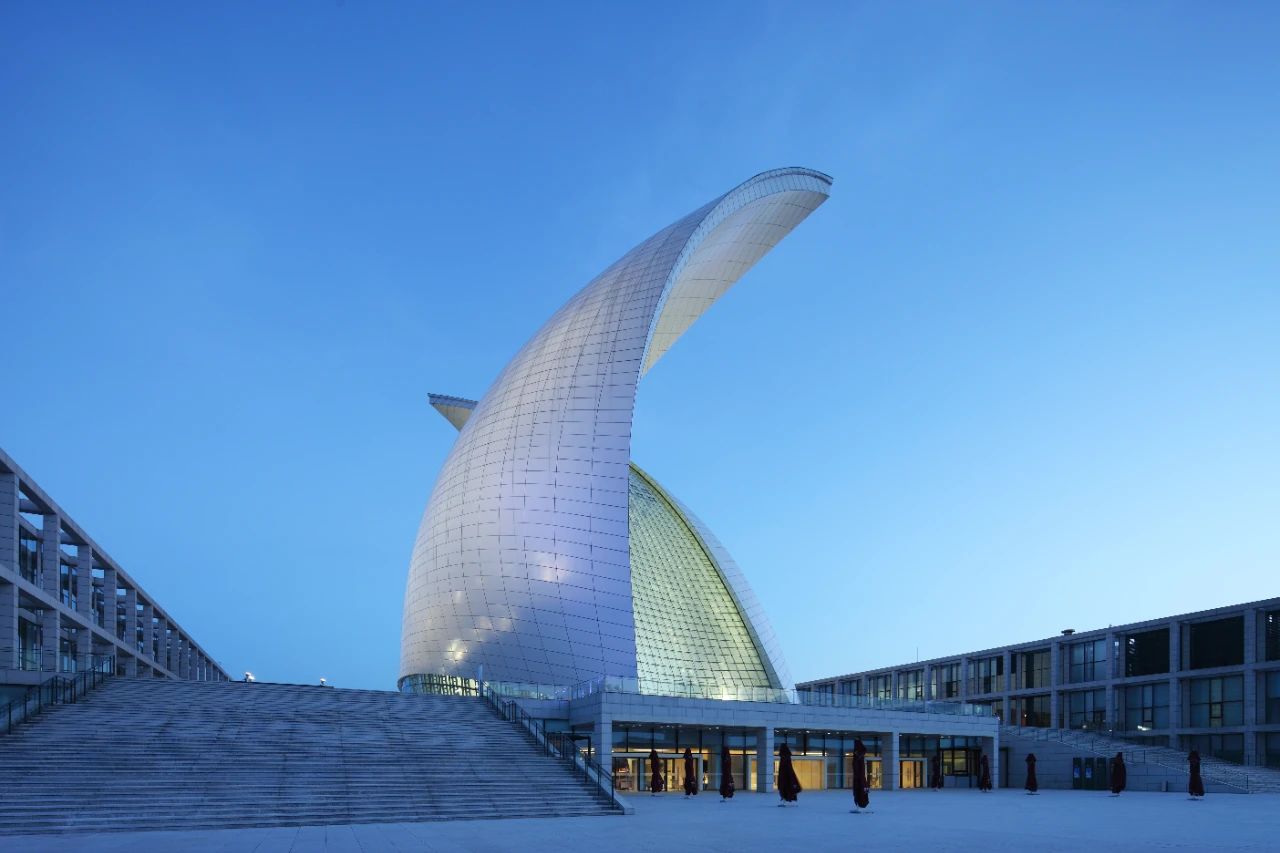

中国航海博物馆帆体慕墙

设计单位:上海建筑设计研究院有限公司

合作设计:德国GMP建筑师事务所

博物馆主馆中央帆体屋面采用双曲面蜂窝铝板幕墙，整体高度约58m，金属墙面积约15000㎡。

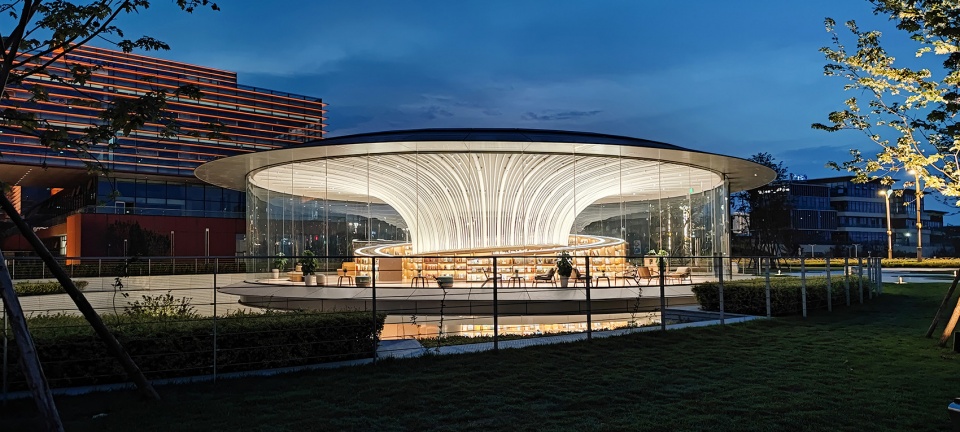

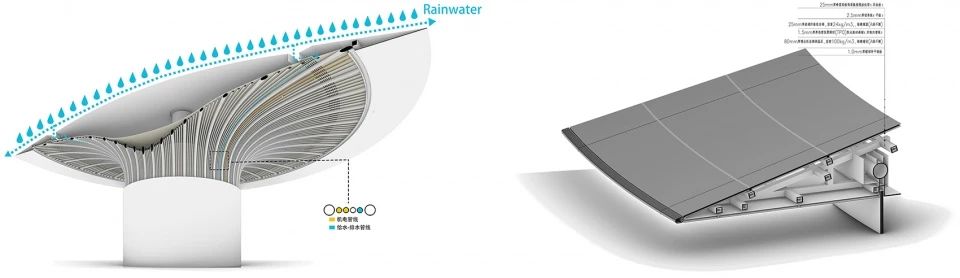

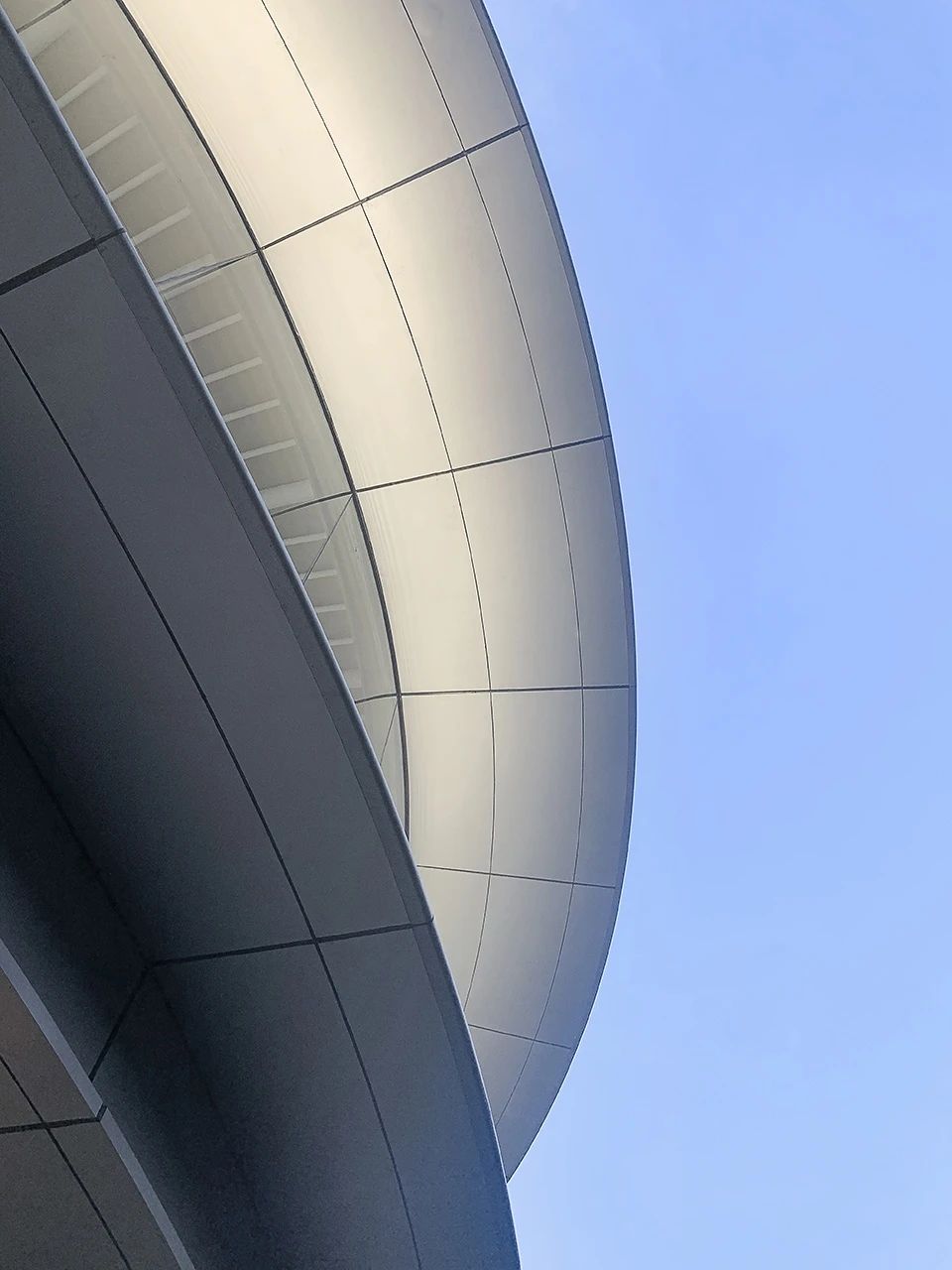

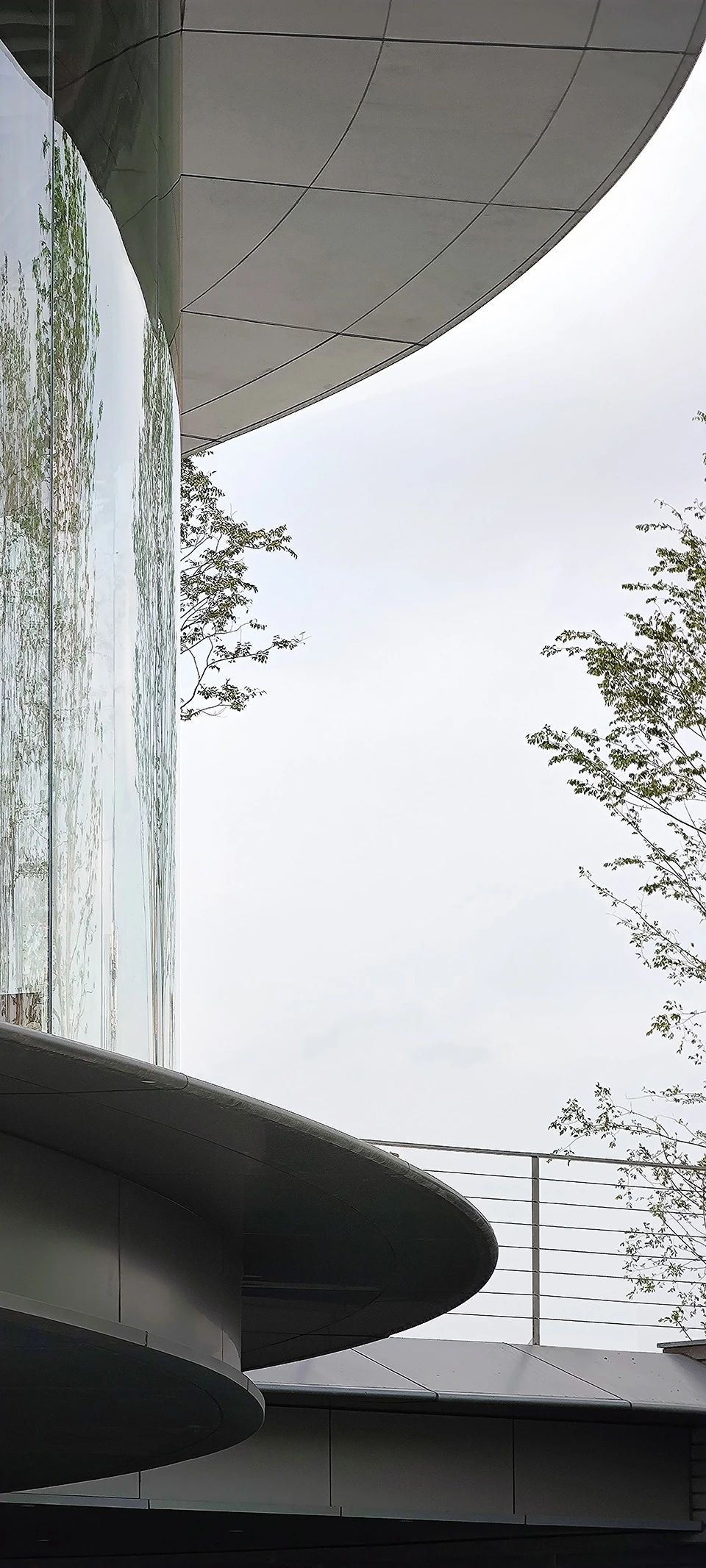

成都东部新区知也·图书馆

设计 : 中国建筑西南设计研究院有限公司

建筑屋盖以及屋檐选用银灰色蜂窝铝板，保证完成的平整度。檐口的细节完成度较大的影响整体效果。经过多轮推散研究，最终选用半径25mm的弧形定制型材，利用圆弧面的形体特殊性，减少檐口的视觉厚度。

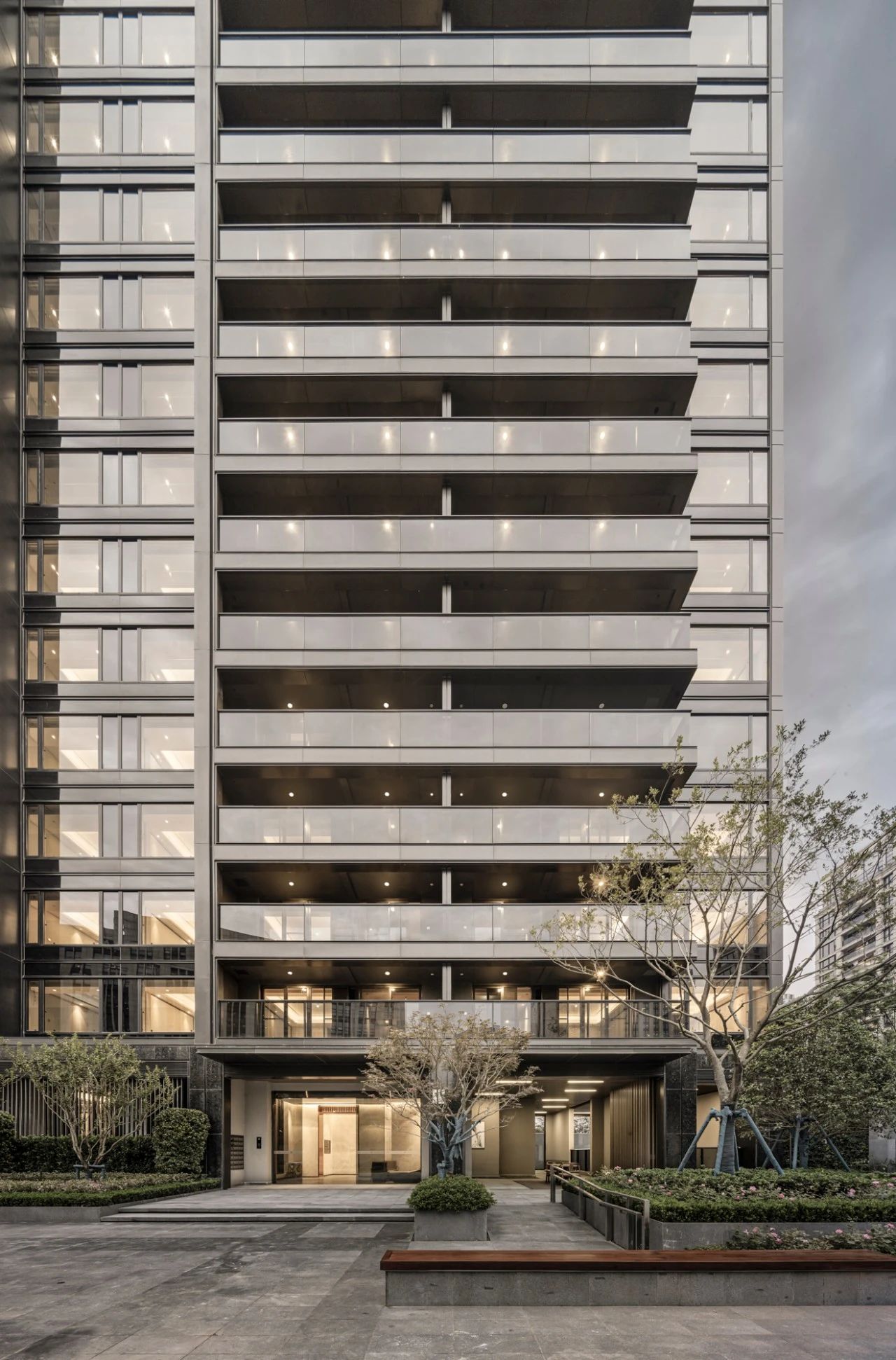

杭州绿城建发沁园住宅项目

建筑设计 : GLA建筑设计

建筑外立面采用了蜂案铝板与深色欧洲灰玻璃，利用铝型材的细腻勾勒出蜂窝铝板与大面10Ww-e玻璃的通透几何形态。

B.天花吊顶应用

峰窝铝板吊顶系统从面板材质、形状、安装系统到颜色、表面处理，可以为设计师提供丰富的选择，能够展示丰富的天花表现效果，具有卓越的设计自由度。

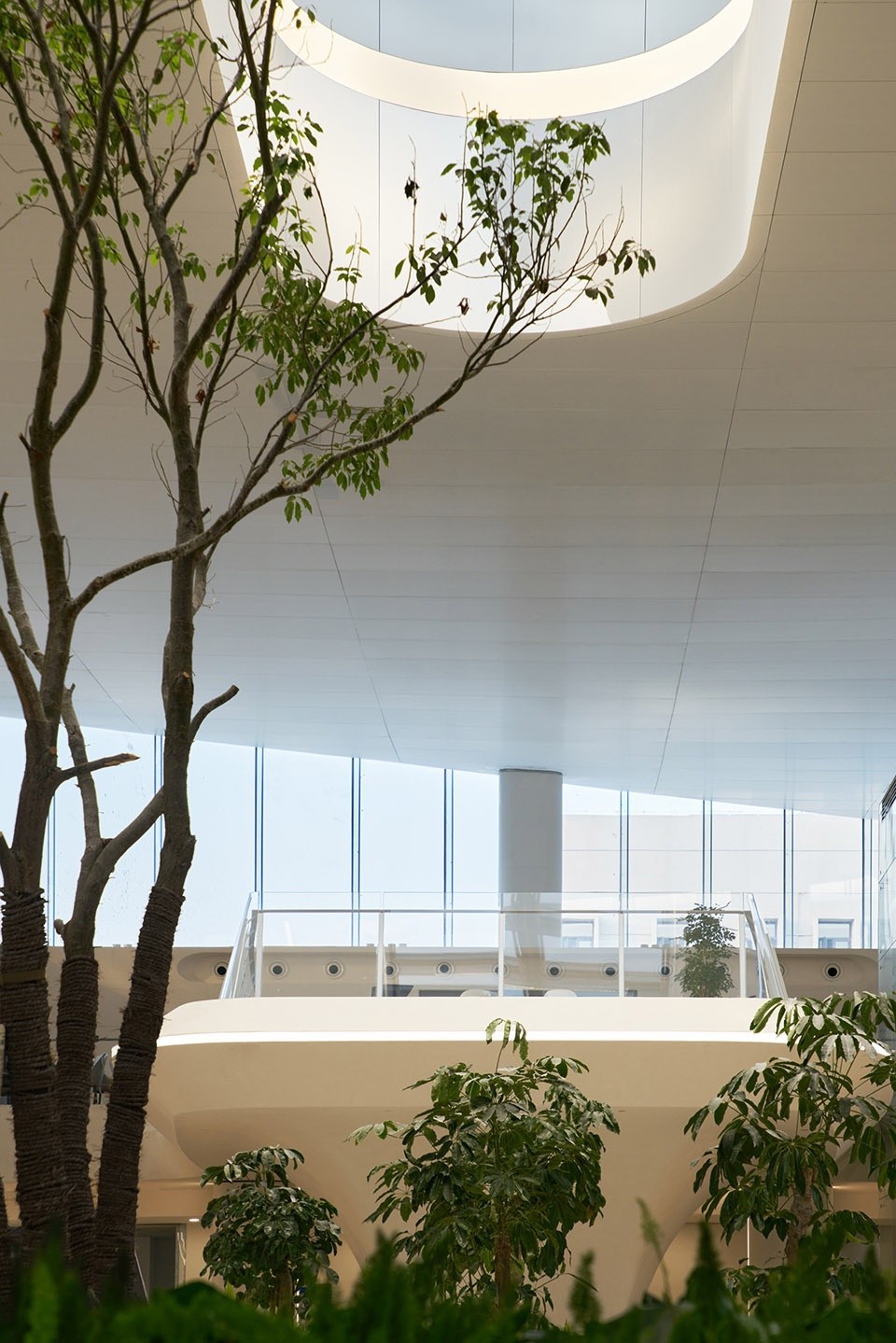

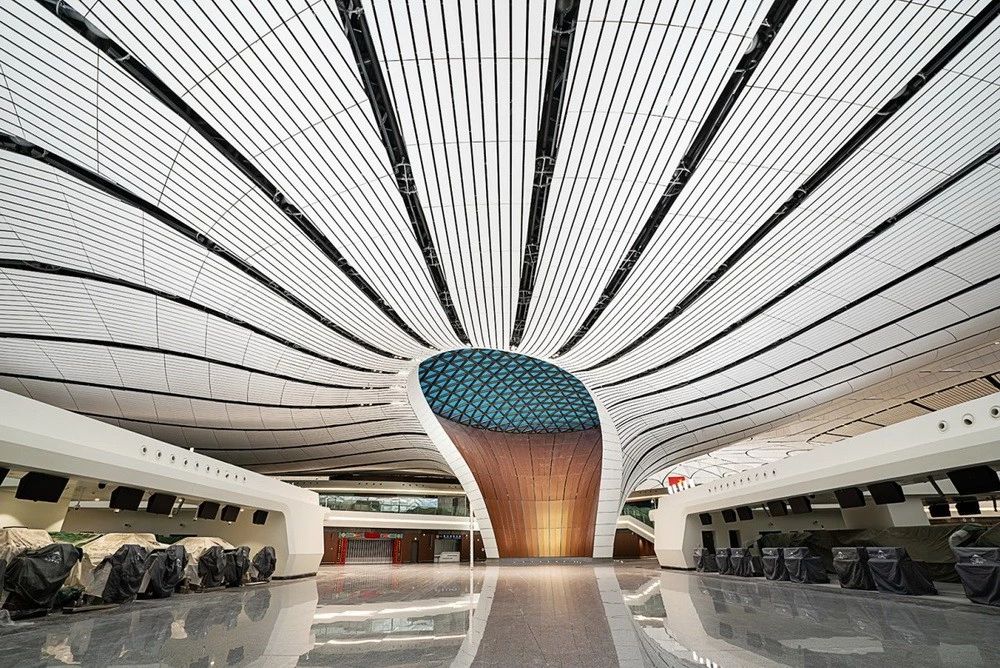

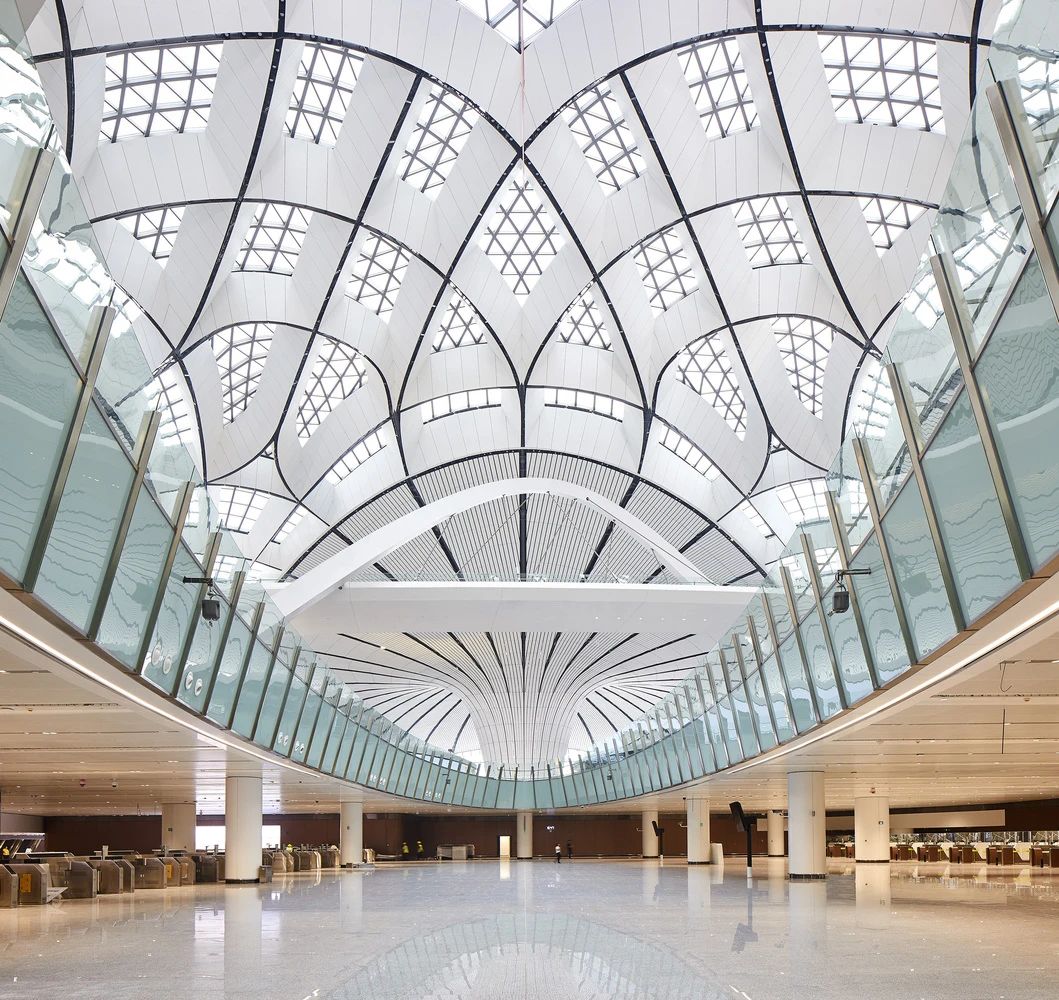

北京大兴国际机场

设计 : 扎哈·哈迪德

机场室内色调以白色为主，航站楼吊顶选用铝蜂窝板装饰天花吊顶。

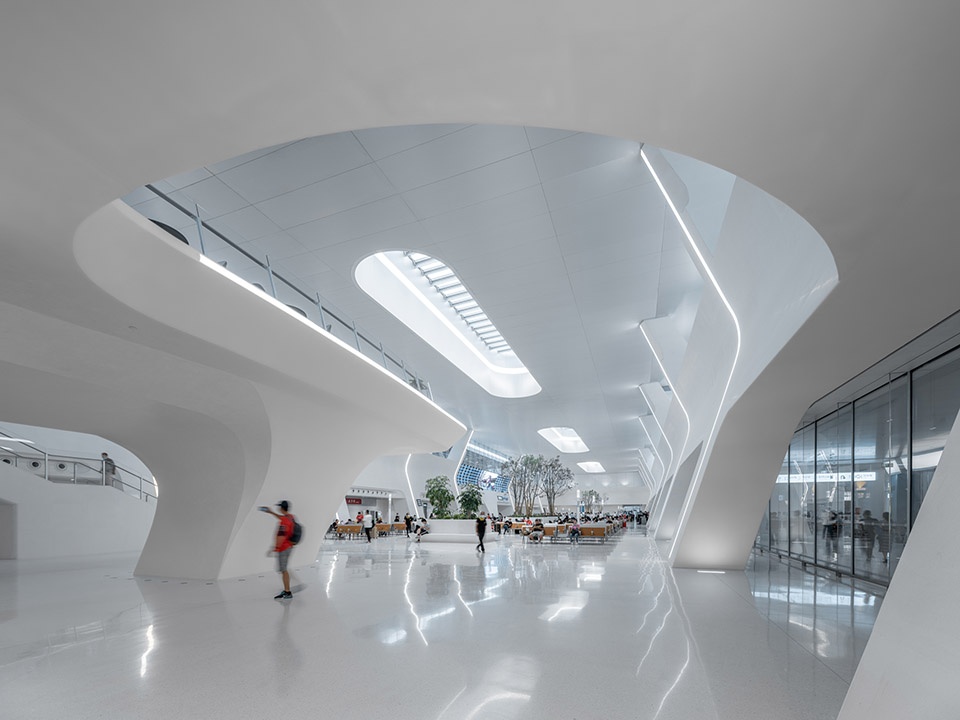

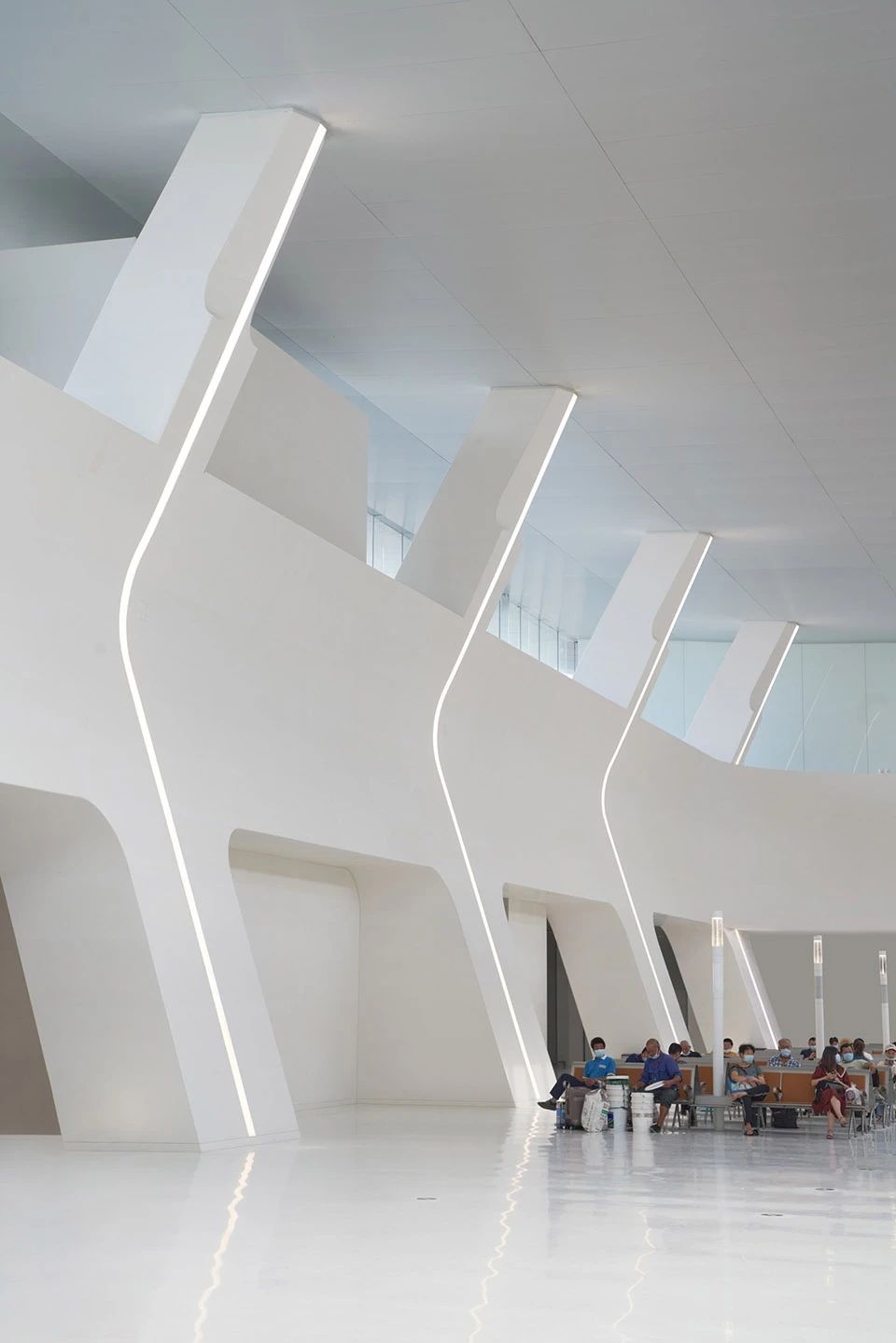

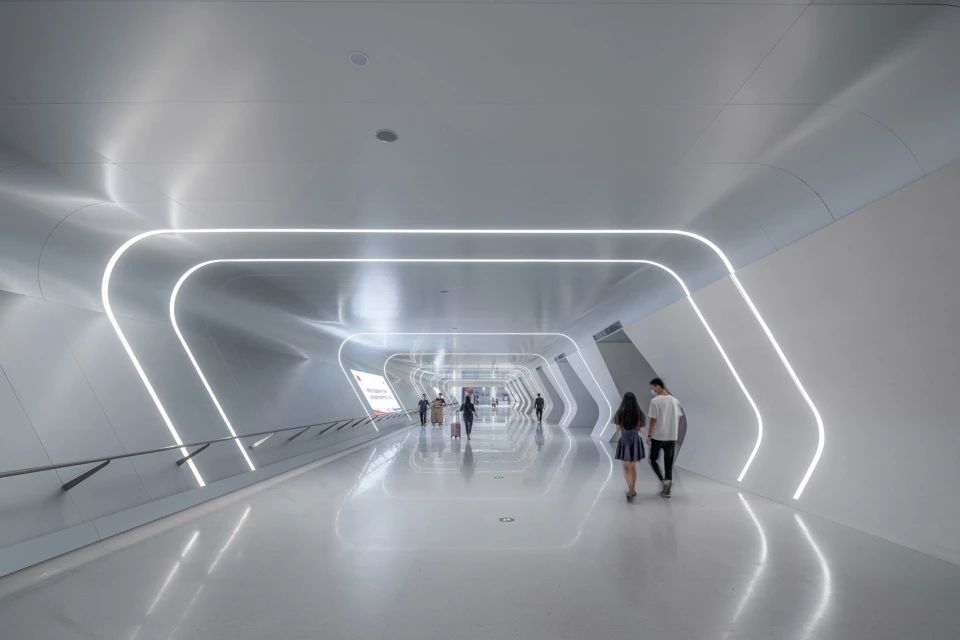

嘉兴火车站

设计 :MAD

火车站室内整体设计为白色极简风格。侯车厅、吊顶、地道墙面均采用了阳极氧化铝蜂窝板，有效吸音降噪。

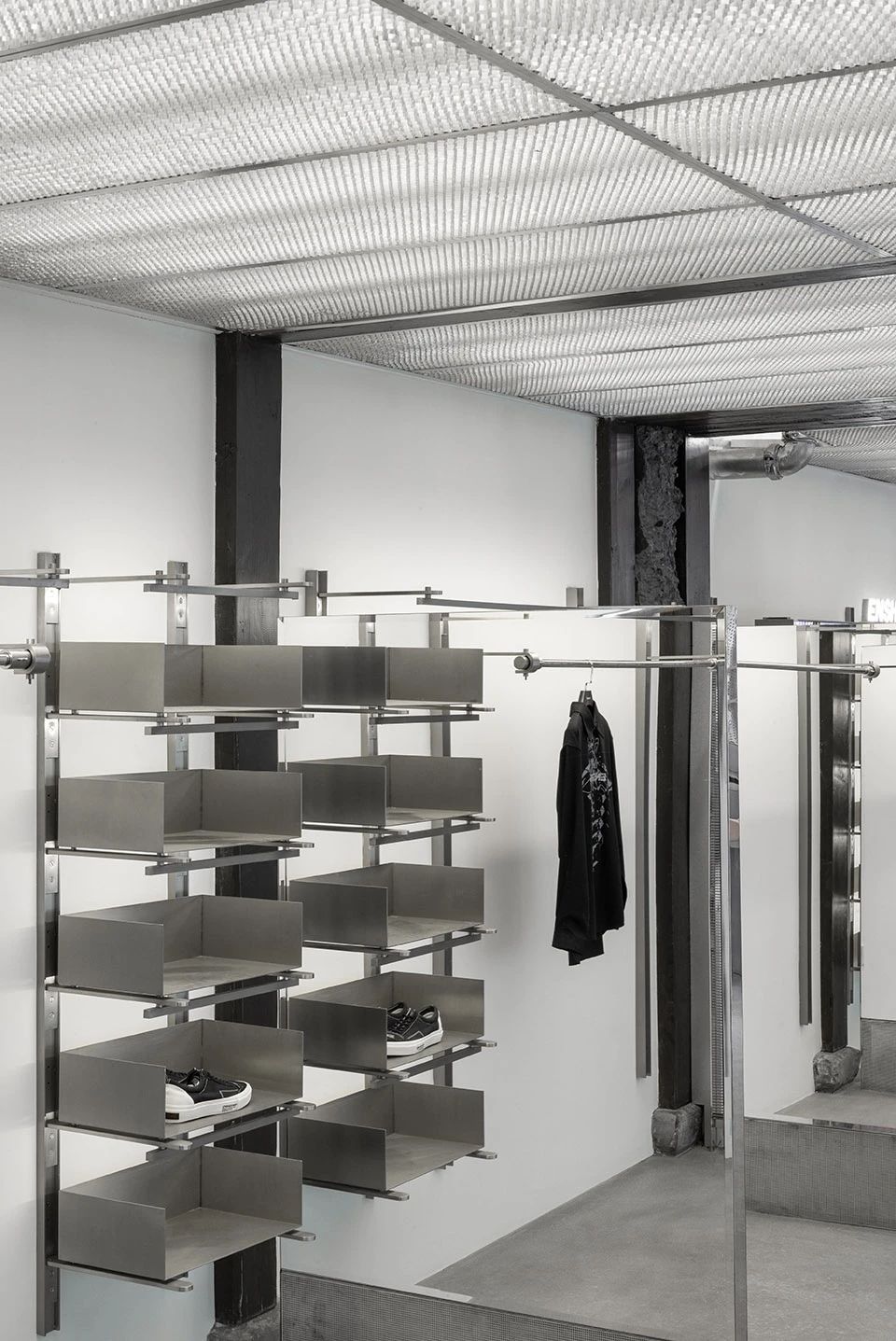

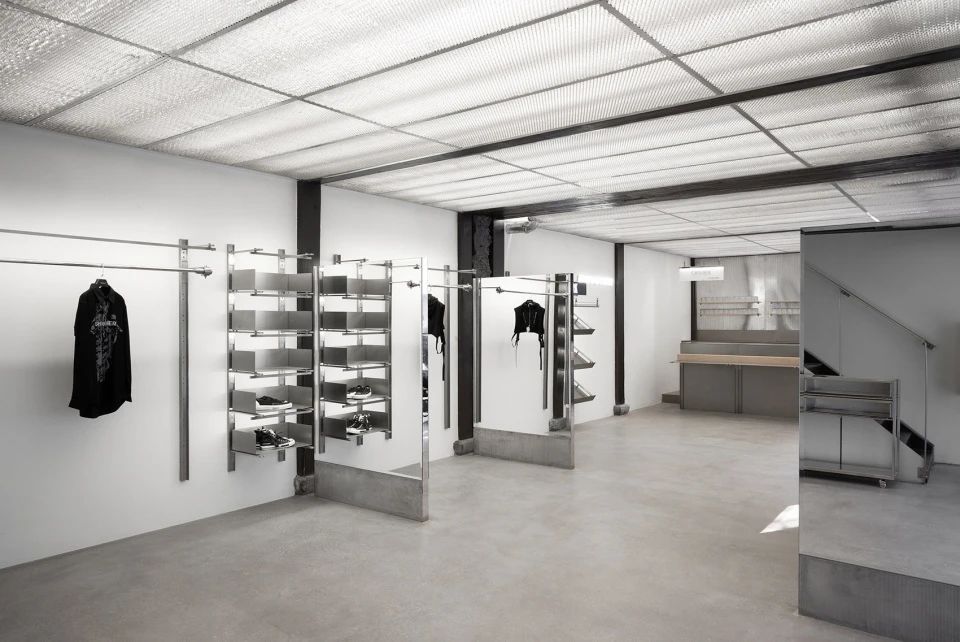

ENSHADOWER杭州门门店

设计 : say architects

位于杭州南宋御街的ENSHADOWER门店，设计师在梁位之间用36块蜂窝铝板作为吊顶，灯光、消防和暖通设备都藏于通透的吊顶之上，光线经过漫反射均匀的平铺在展厅中，在现代和传统寻求一种平衡。

C. 隔断应用

蜂窝铝板隔断的出现，打破了以往传统的隔断模式，且拥有防火、耐腐蚀、易组装、易拆除、重量轻运输方便等优点

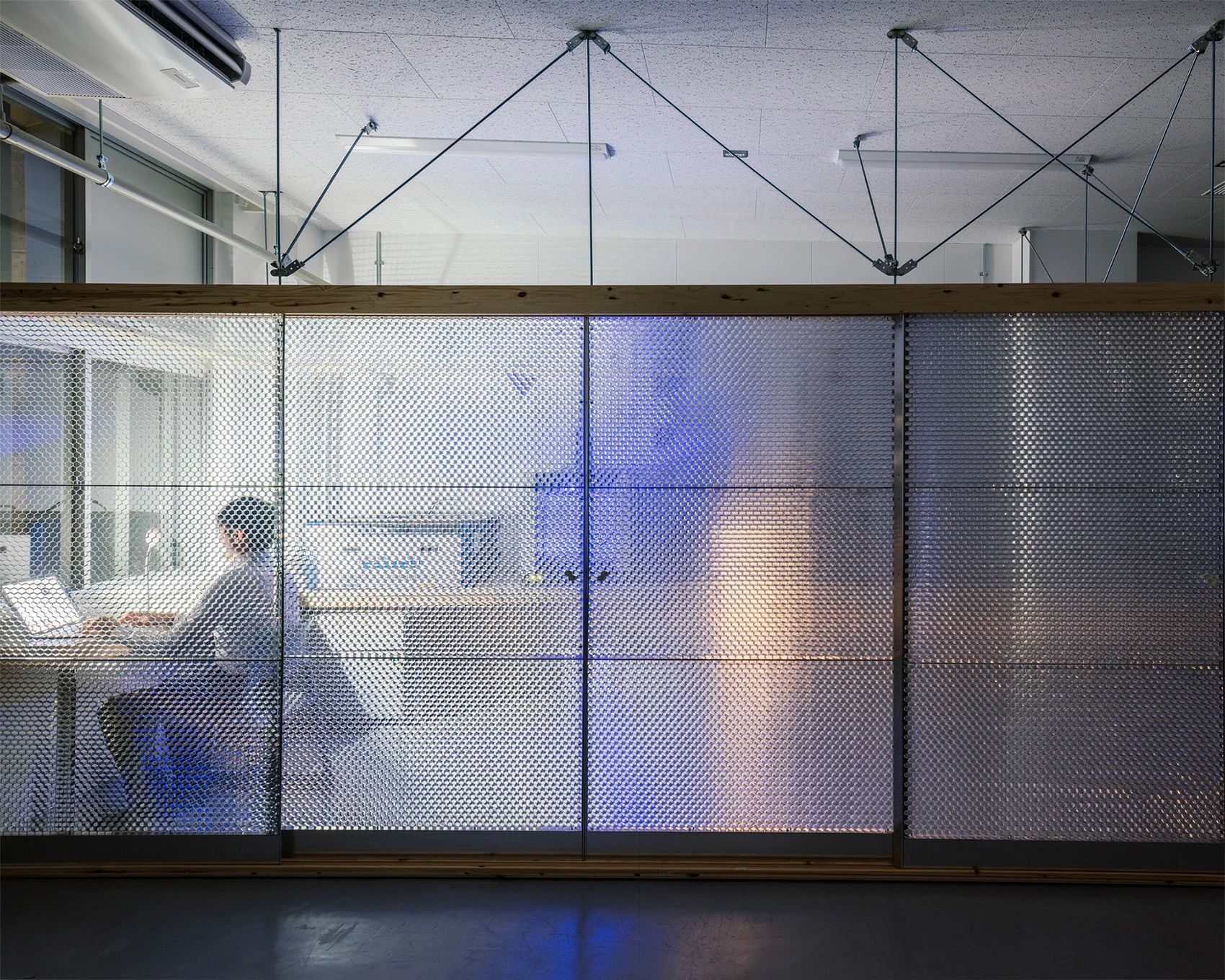

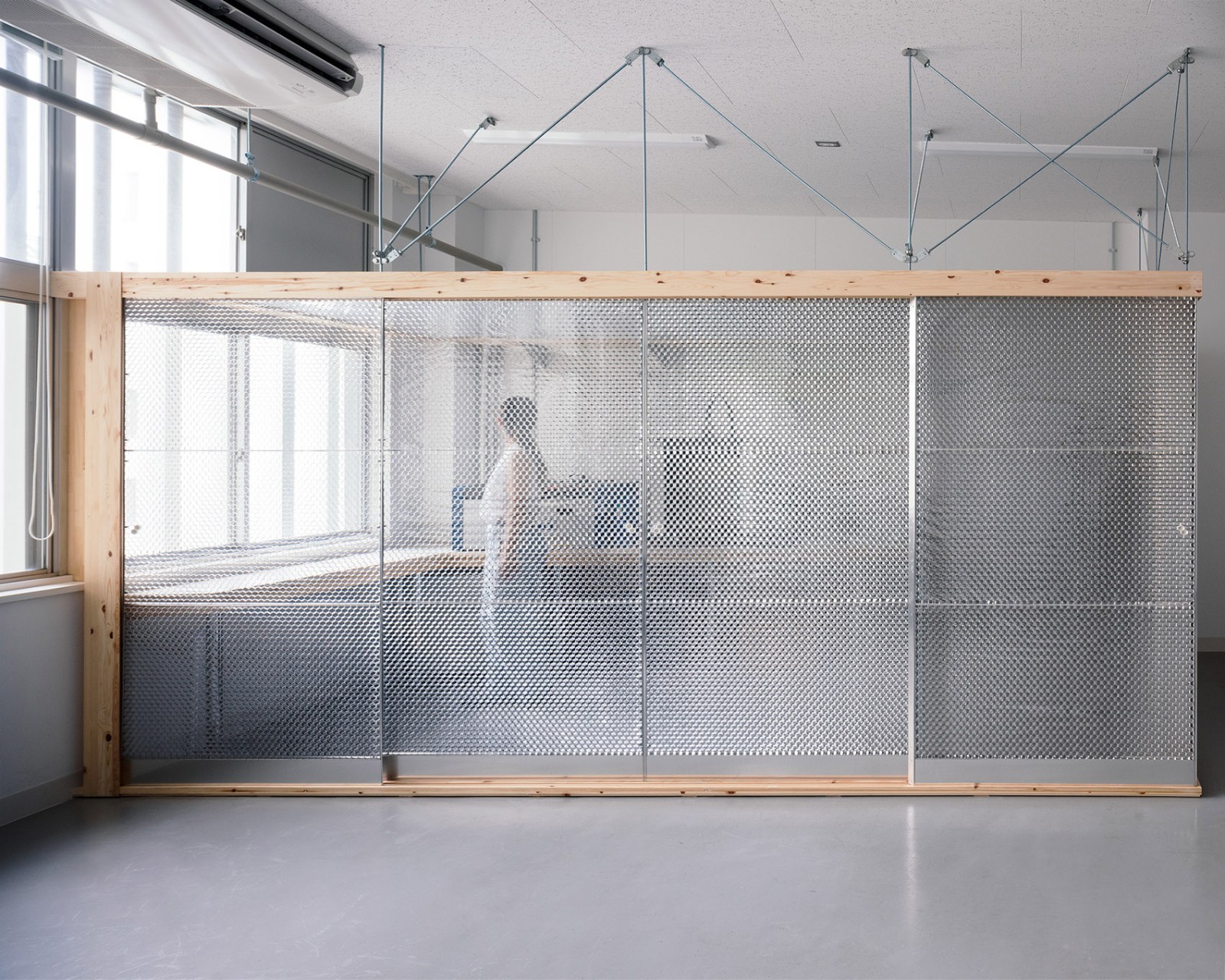

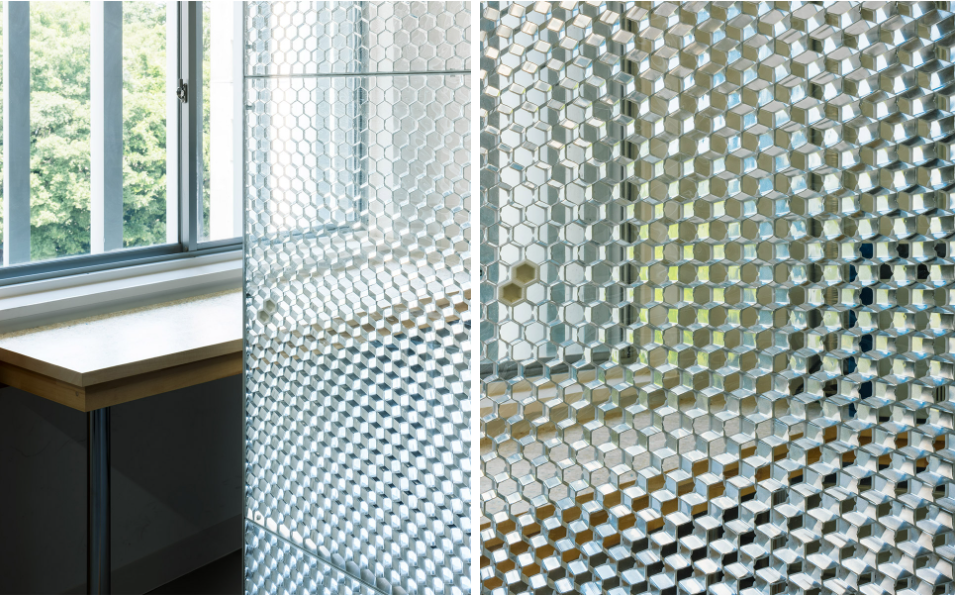

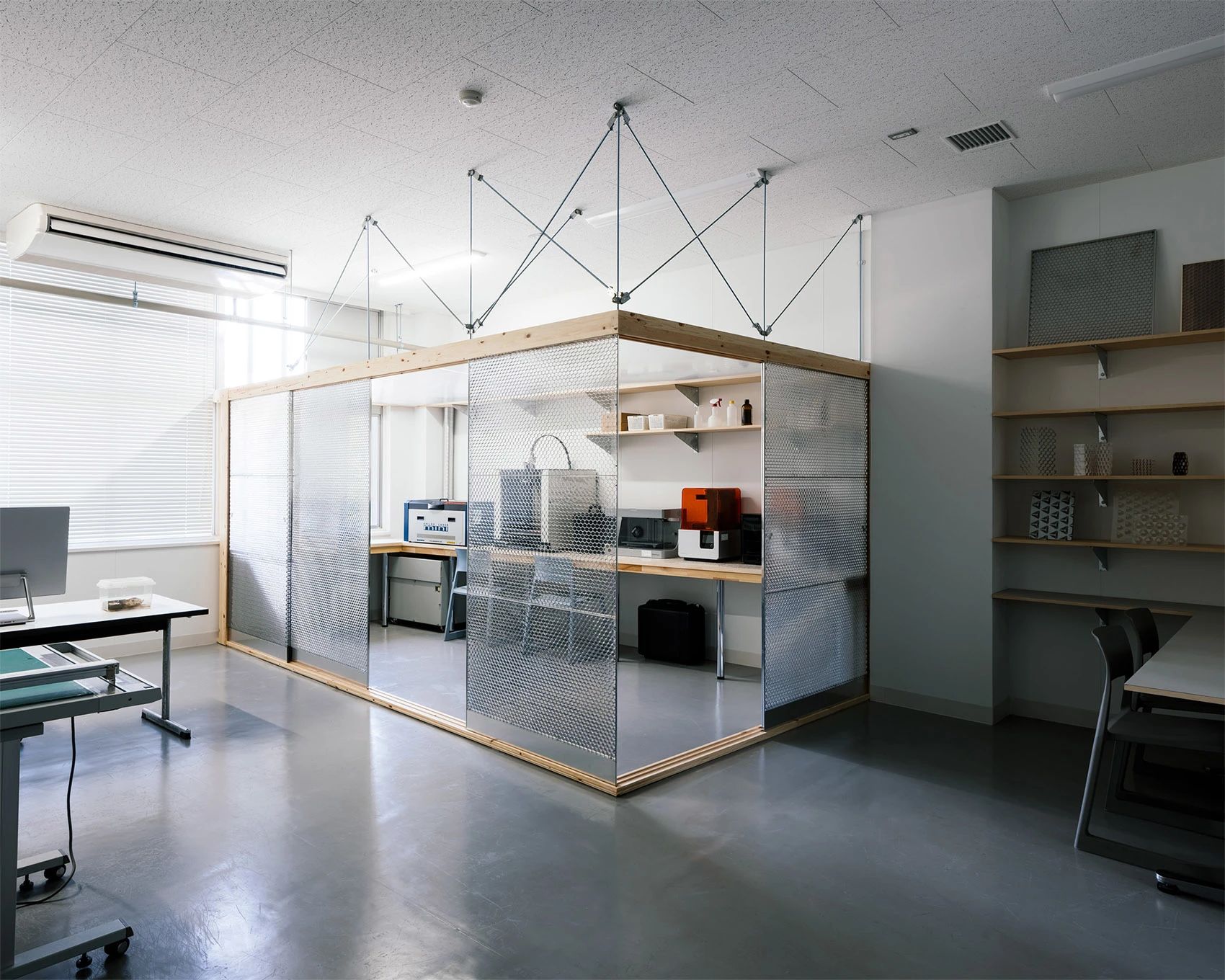

九州大学纸实验室

设计:Masaaki lwamoto Laboratory,Kyushu University +ICADA

本项目是利用新开发的“折纸型”铝制蜂窝板制作日式隔断滑动门，设计师采用了倾斜的蜂窝板蜂窝隔板与面板表面呈45度倾角，面板的透明度会随着观察角度的变化而变化，创造出独特的多影像视觉效果。
