幼儿园改造

2022年初，深圳市南山区组织的“百校焕新”行动中碧榕湾幼儿园的改造设计在短短40天暑假内，幼儿园完成了全部施工，并实现了空间形象脱胎换骨般的转变。

幼儿园改造

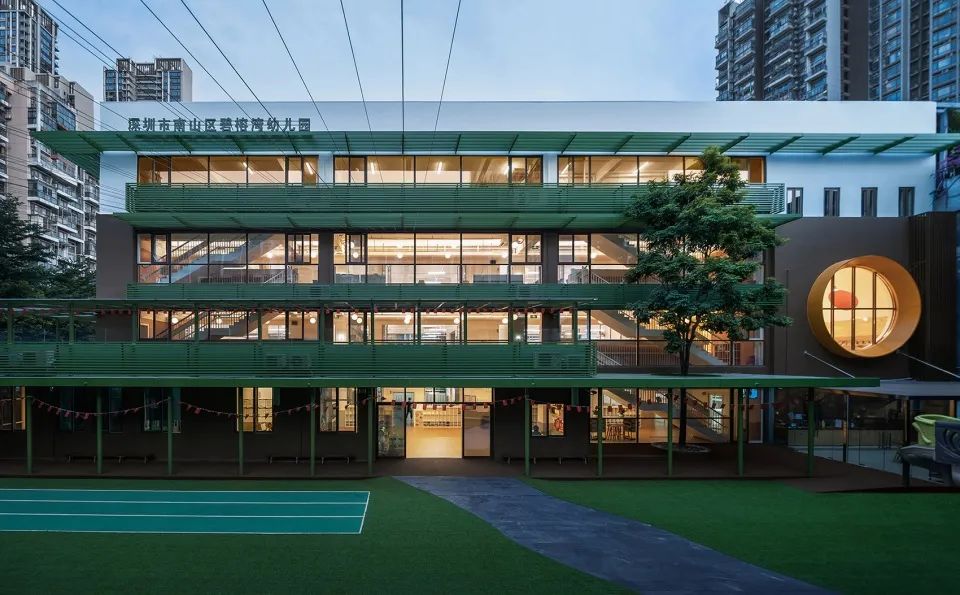

▲改造后的校园夜景©ACF域图视觉

01.弹性策略：渊图远算

百校焕新”的项目兼具“校园”及”改造”两类设计的难点，既受限于暑假短暂的施工周期和建筑规范的严格要求，又受限于原有建筑的空间和结构现实。而疫情又令工程团队在整个设计过程中都无法前往深圳踏勘，仅能依靠残缺不全或与现场不符的原始图纸和大量照片视频来了解基地信息，因此在项目启动初期便意识到，必须在设计策略层面综合预判各类限制前提和施工困难，精准找出可供建筑师发力的设计点，并预留充足的方案弹性来应对现场数据误差及实施过程中可能出现的各类问题，以“四两拨千斤”式的设计逻辑和手法来化解异地改造项目中饱含的不确定性。

幼儿园改造

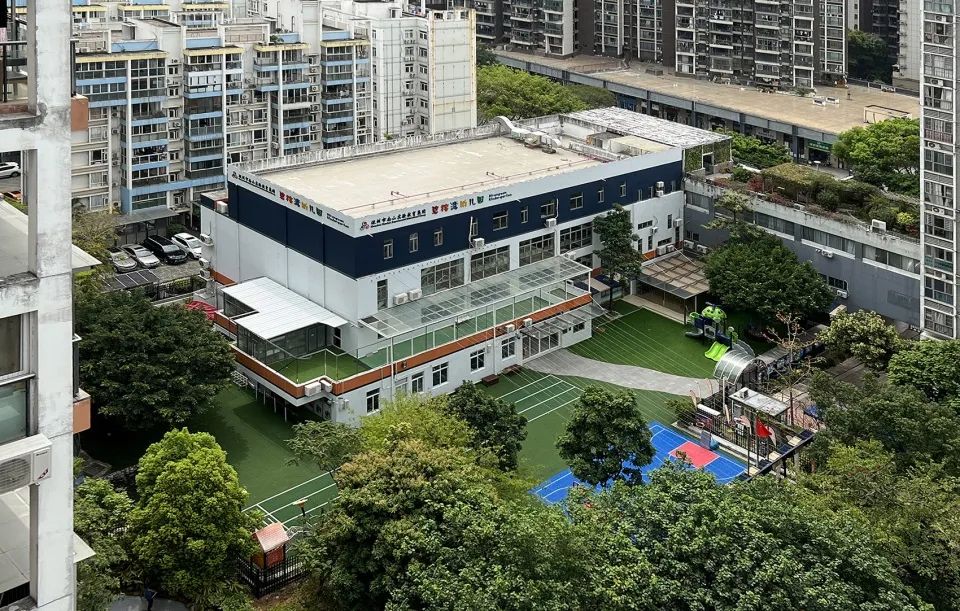

▲改造前©碧榕湾幼儿园Birongwan kindergarten

碧榕湾幼儿园仅有一栋主体建筑，经多年使用和加改建后，建筑外部形式比例失调、体量纷乱、色彩欠佳，内部也存在诸多问题。除水、电、消防等基础设施安全隐患外，园方提出诸多局部空间问题，如户外平台的加建玻璃棚结构脆弱且不防坠物、音体室因历史遗留的违建夹层结构不安全且占据层高而无法满足篮球课等活动需要、走廊与教室间的隔墙导致走廊空间利用率低并减少教室本就不足的采光，等等。

幼儿园改造

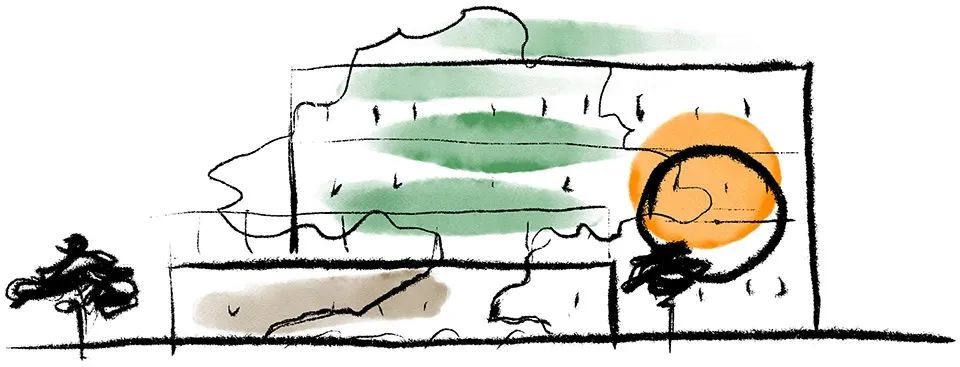

▲概念草图©不也设计工作室Studio NOR

在紧张的设计周期压力下，工程团队力求避免对这些需求进行"头痛医头”式地逐一回应。由于待改造的室内空间都直接与外立面相接，团队决定以外立面改造的设计概念为叙事线索，来统合完成各处局部空间的设计。这样的设计策略大幅降低了前期沟通成本，让园方得以从宏观视角理解建筑师的设计意图，从而快速推进方案。

幼儿园改造

▲水平线条与扩大的裔洞重塑立面比例©ACF域图视觉

02重塑立面：“榕林日暖”

改造前的立面开窗混乱、遍布杂乱的局部加建与空调外机。原外立面以蓝白为主、橙色为辅的涂装配色虽然效果欠佳，但有“蓝田日暖”的美好寓意。团队由此出发，结合幼儿园园名及师生的自称“大、小榕娃”提出“榕林日暖”概念，将立面主色改为象征榕树的深棕、墨绿，并保留了园方设计的象征朝阳的橙色点缀。

幼儿园改造

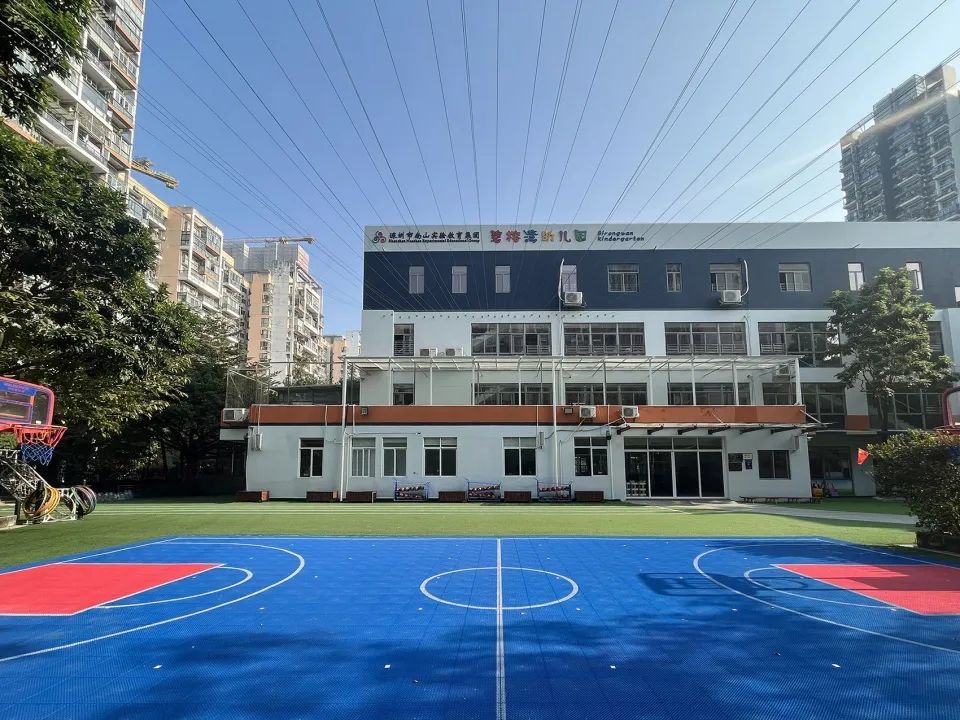

▲外立面改造前©碧榕湾幼儿园Birongwan kindergarten

幼儿园改造

▲二层改造轴测图解© 不也设计工作室Studio NOR

幼儿园改造

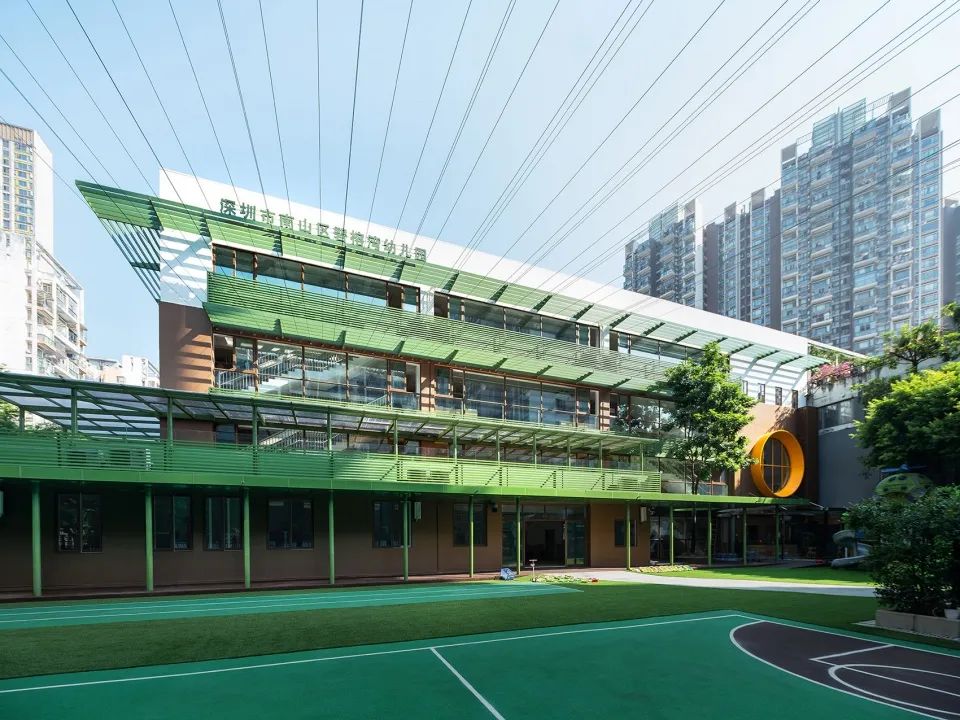

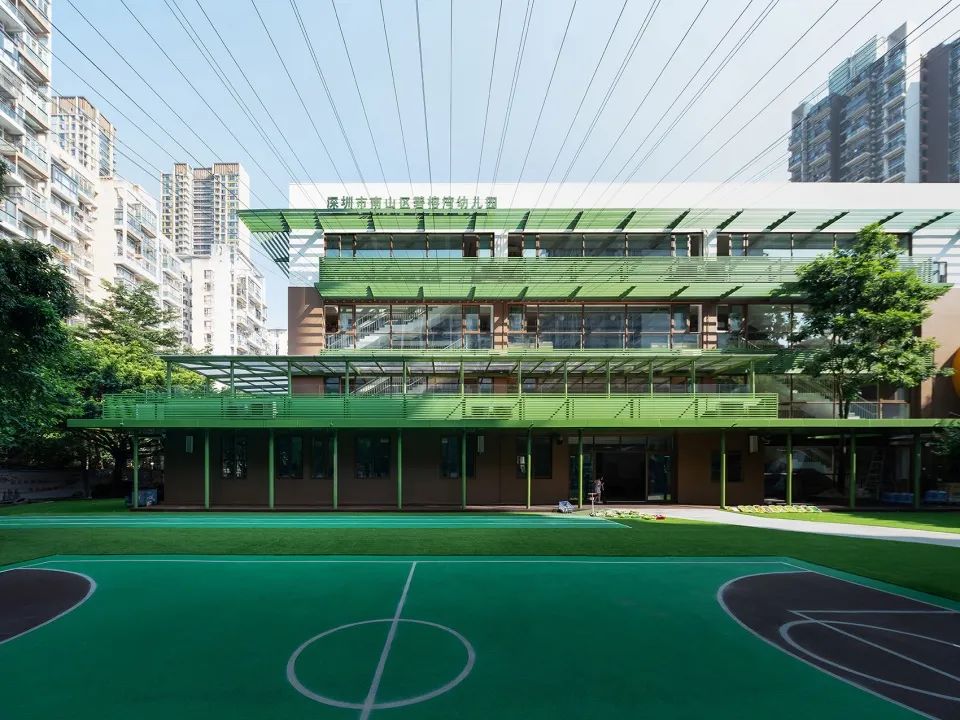

▲外立面改造后© ACF域图视觉

幼儿园改造

▲外立面改造后© ACF域图视觉

幼儿园改造

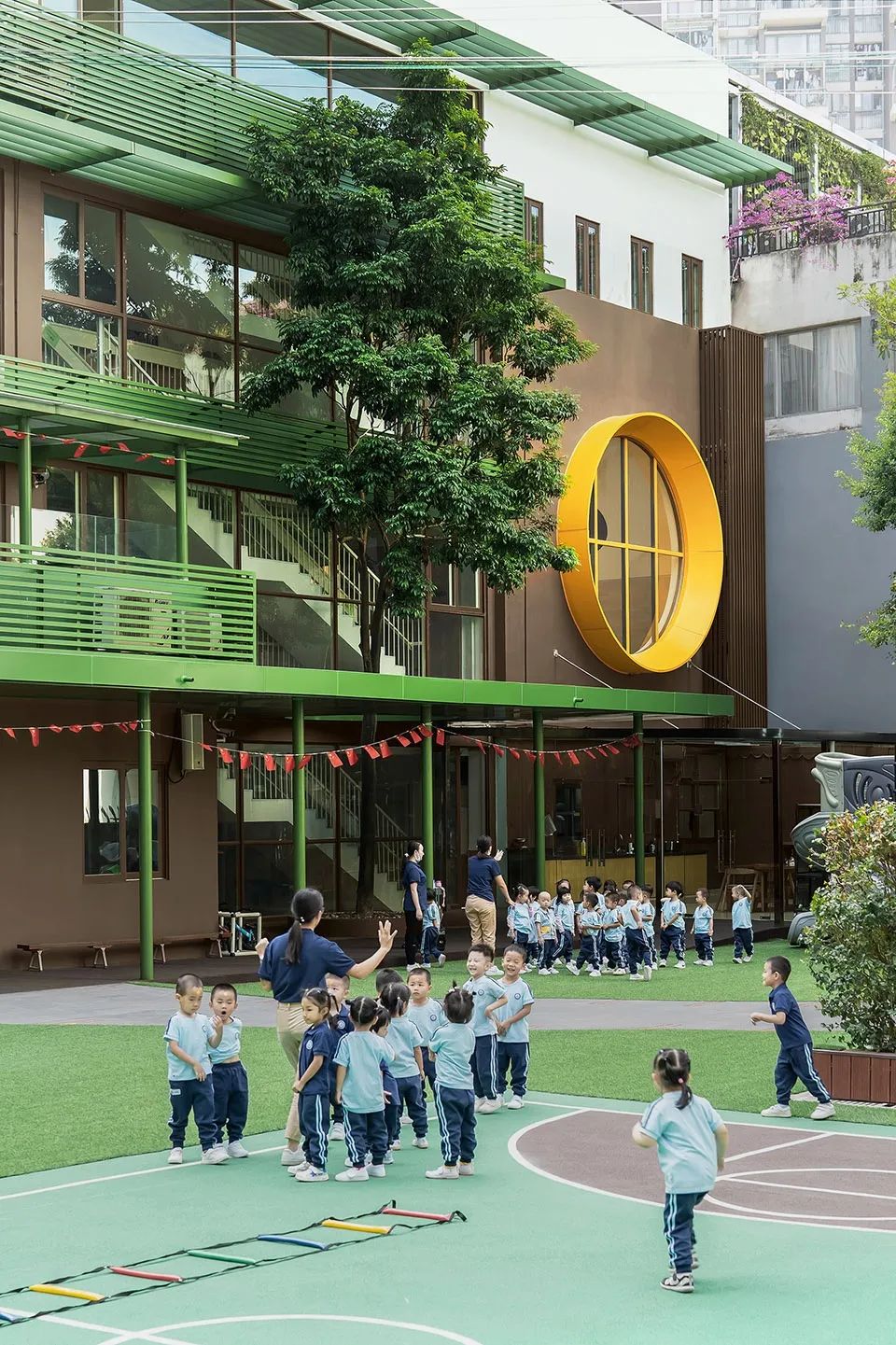

▲音体室圆窗成为主立面点睛标志© ACF域图视觉

幼儿园改造

▲不同光影中疏密相间的向构件极富视觉韵律© ACF域图视觉

幼儿园改造

▲首层檐廊为孩子们提供半户外的游戏空间© ACE域图视觉

幼儿园改造

▲从首层梅廊洞口仰望小叶榕© ACF域图视觉

为改善室内采光，设计把音体室立面窄窗改为大型圆、拱窗，并在东南立面的教室窗外安装了反光板。在西北立面，设计将走廊窗洞扩至极限，并设置了遮阳百叶、空调机置和首层、二层平台的檐廊，它们共同形成多条如同层警的树盖般横贯整个立面的绿色水平线条，充分利用建筑本身横向展开的体量比例，简单而强势地统合了改造前纷乱凹凸的外观，构成新的建筑形象。音体室的圆窗则如同透过树荫升起的初阳成为主立面的点晴标志。

幼儿园改造

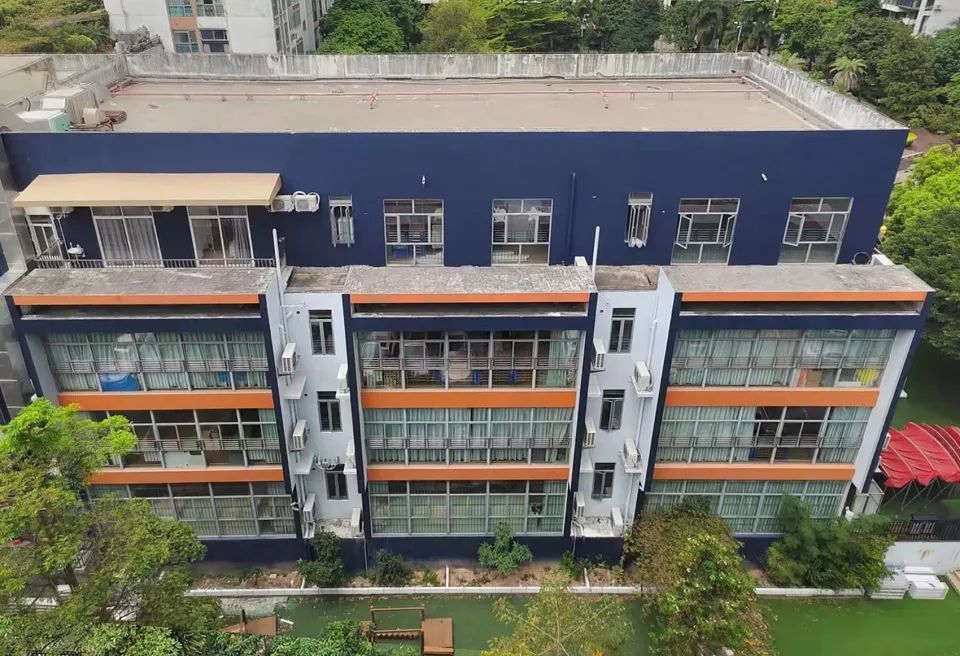

▲东南立面改造前©碧榕湾幼儿园Birongwan kindergarten

幼儿园改造

▲东南立面改造后© ACF域图视觉

幼儿园改造

▲教室外设置的反光板通过漫反射延长自然光停留在教室内的时间© ACF城图视觉

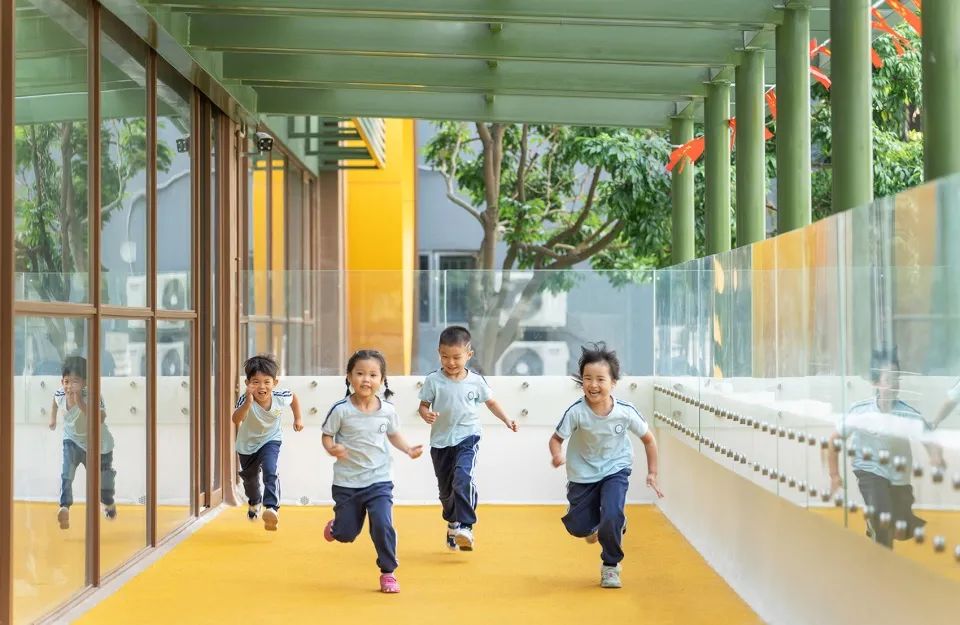

设计用新建钢结构檐廊取代了二层平台的加建玻璃棚。轻质的聚碳酸酷板屋面过滤直射光，并以自身弹性降低坠物风险。桑软的黄色EPDM地面既能保护儿童活动安全，又能通过光线漫反射提升室内走廊亮度。平台与走廊间的外立面实墙被改为通透的落地门窗，将室外景色和阳光引入建筑的同时，也连通室内外形成环状动线，吸引儿童自发到户外平台上探索。

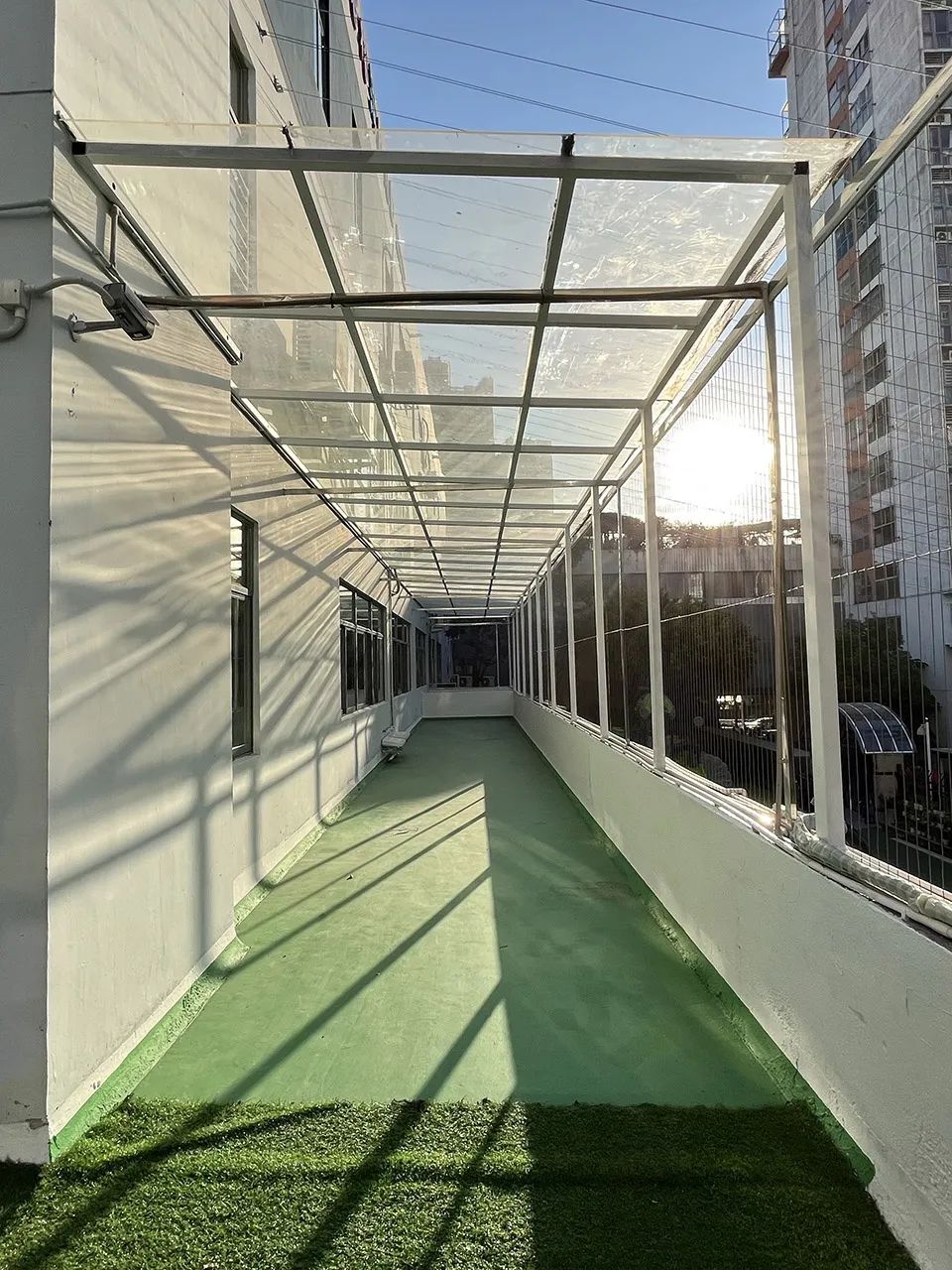

▲二层平台改造前后©碧榕湾幼儿园/ACF域图视觉

幼儿园改造

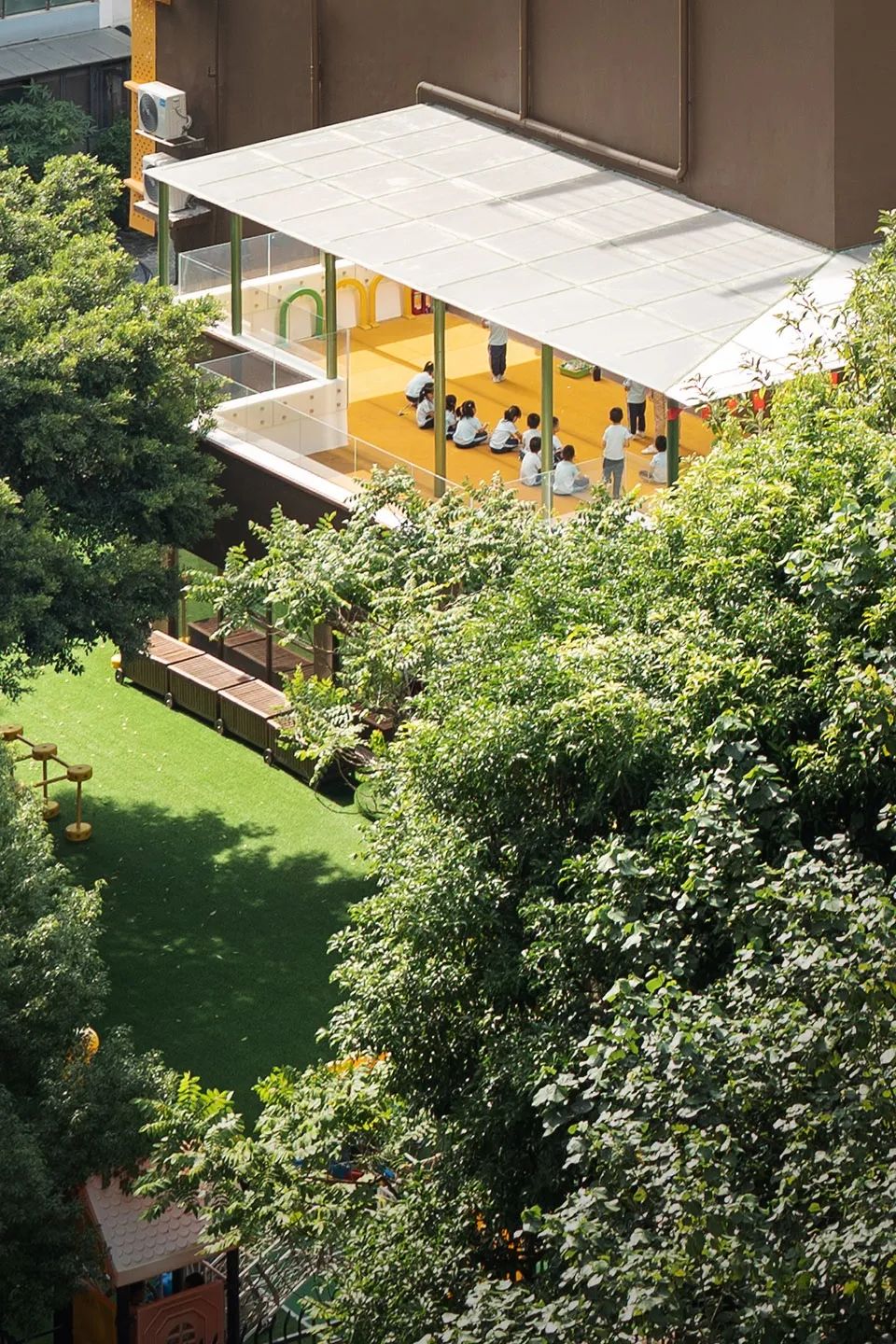

▲林间悬亭© ACF域图视觉

幼儿园改造

▲二层平台女儿墙上的钢化玻璃栏杆在保证儿童安全的同时不影响室内采光© ACF域图视觉

幼儿园改造

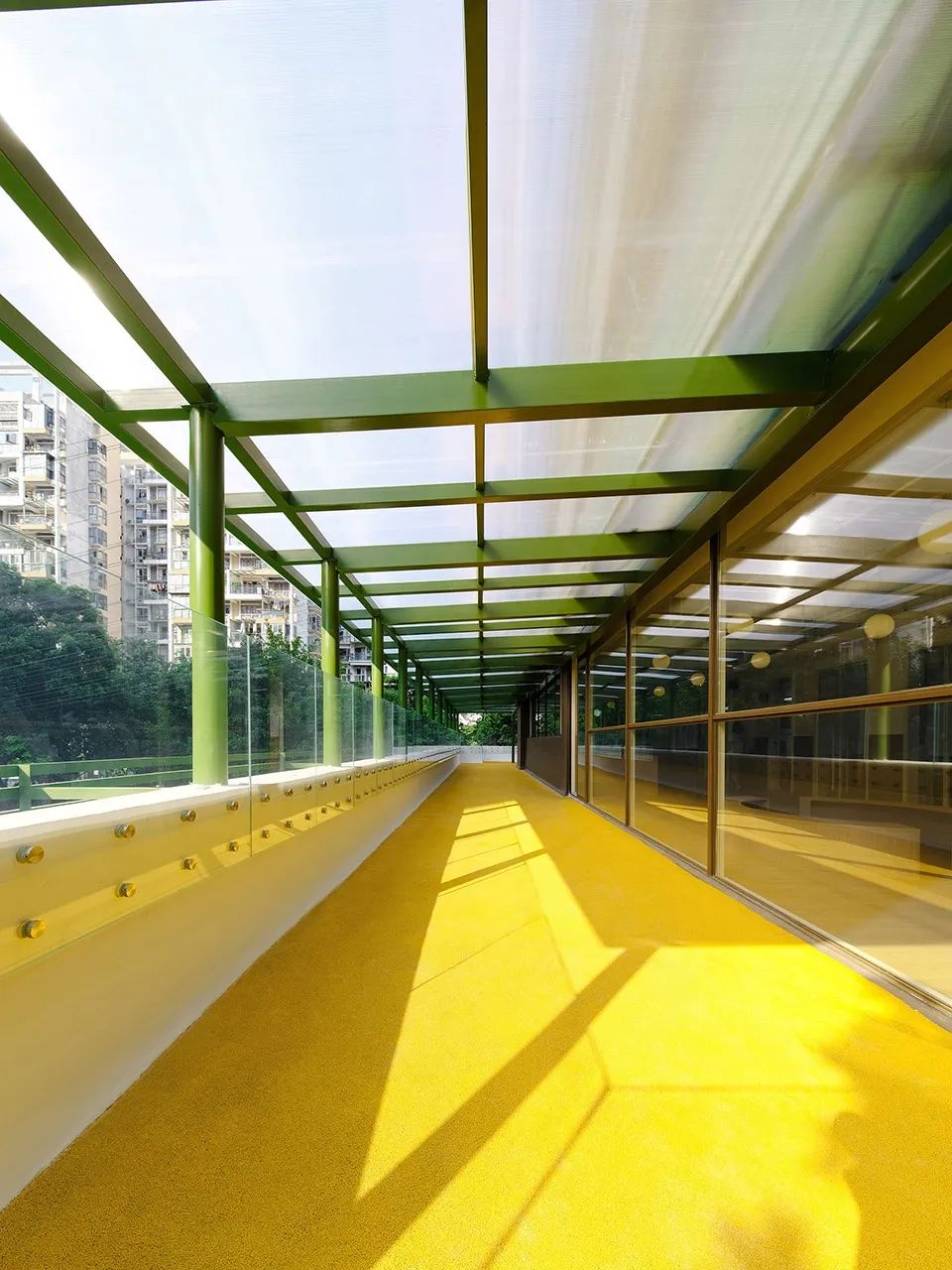

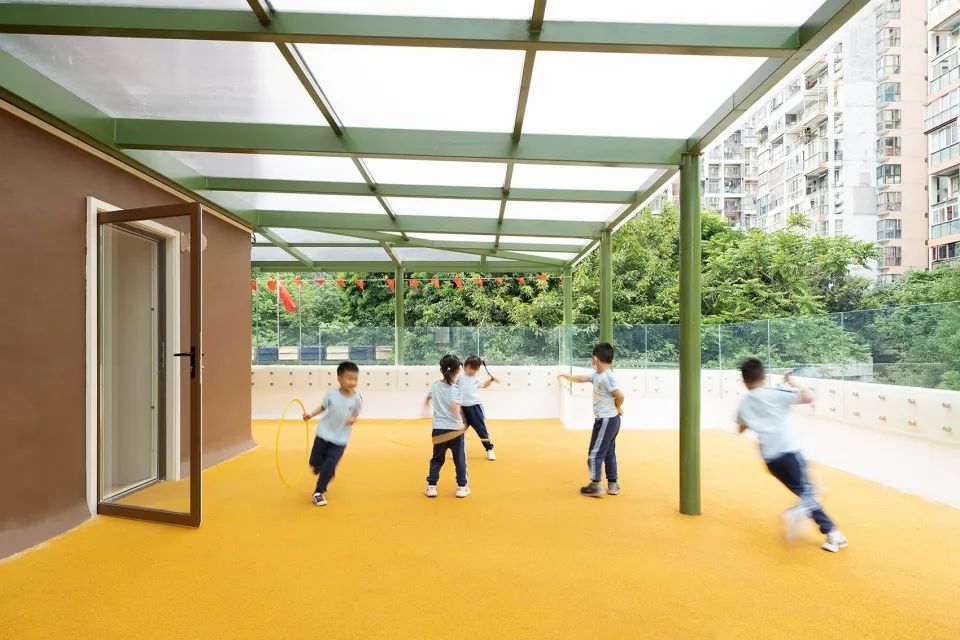

▲轻质聚碳酸板屋面带来柔和光线© ACF域图视觉

03“暖阳大厅”：穹顶之下

作为幼儿园最大的室内集会空间，音体室拆除违建夹层后的空间挑高达到5米，虽可满足室内篮球场功能，但对儿童来说尺度过于空旷、缺乏安全感。因此，设计将天花设计为一面巨大的拱顶，既保证篮筐处净高，又以垂翼营造出舒适的空间包惠感，还可利用拱顶两肩隐藏杂乱的暖通管道。

幼儿园改造

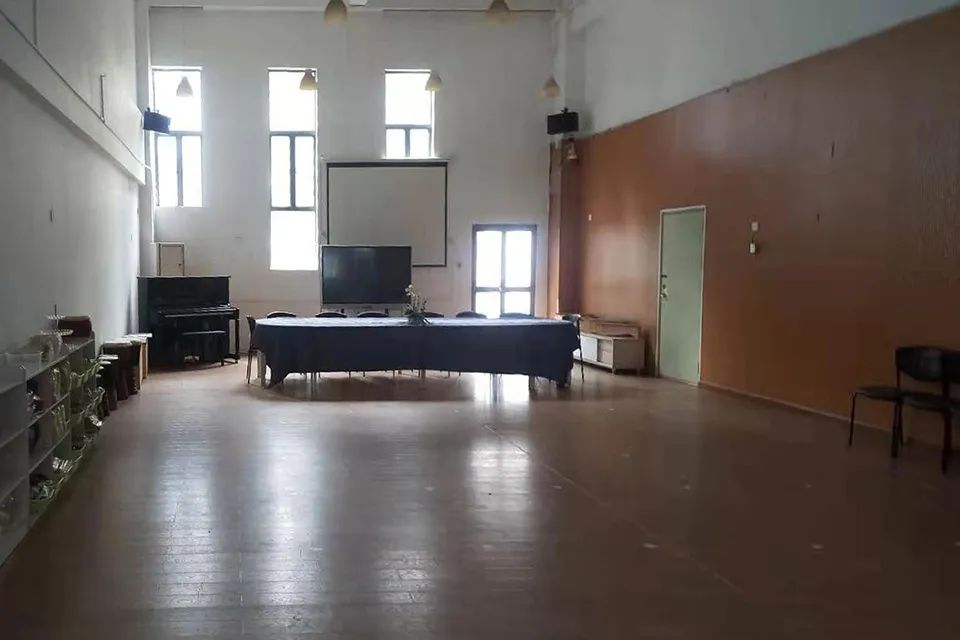

▲音体室改造前©碧榕湾幼儿儿园Birongwan kindergarten

幼儿园改造

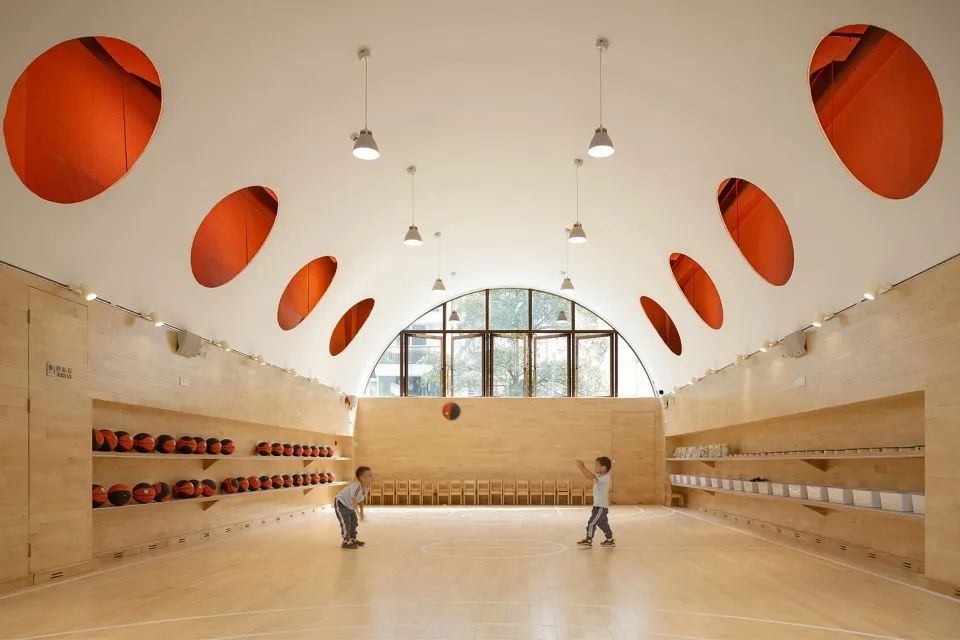

▲音体室改造后成为多功能“暖阳大厅” © ACF域图视觉

在拱顶两侧设置的洞既可让声波穿过吊顶被布置在墙、顶面的橙色吸音板吸收，解决了拱面带来的拢音回声问题，又能作为空调风口，并在视觉上让人联想到篮球、太阳等意向。于是，一面吊顶同时处理了空间、心理、声学、设备、审美等问题。

幼儿园改造

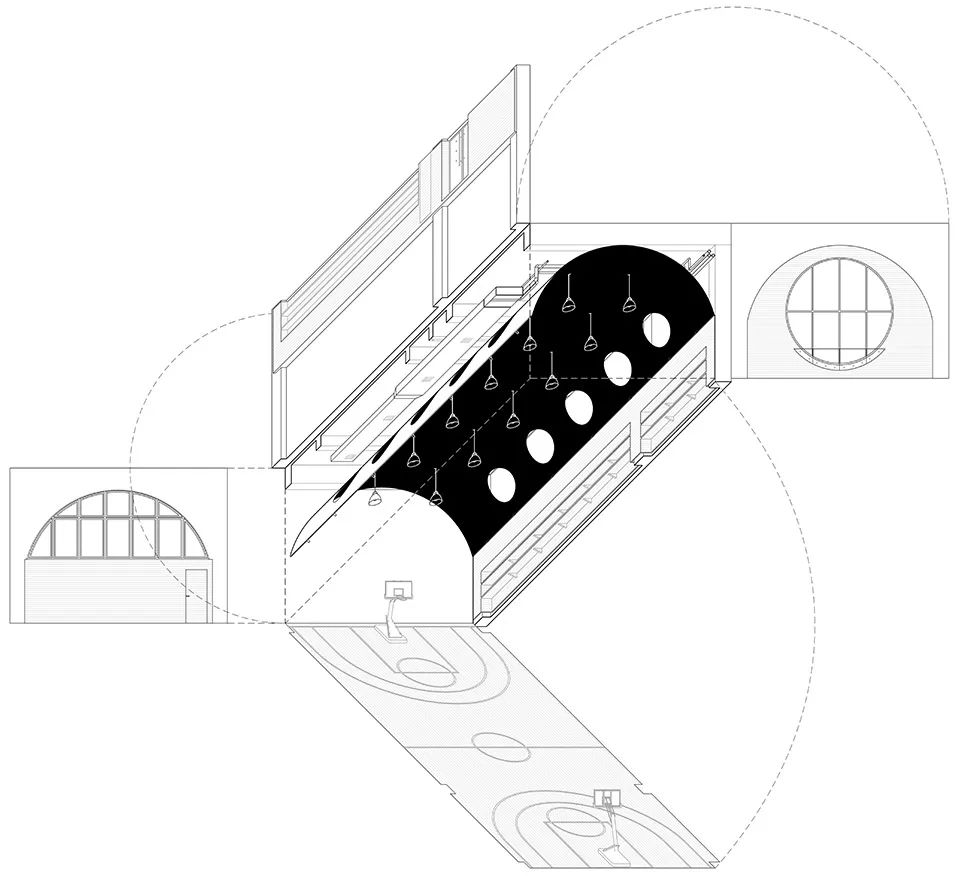

▲音体室改造图解©不也设计工作室Studio NOR

幼儿园改造

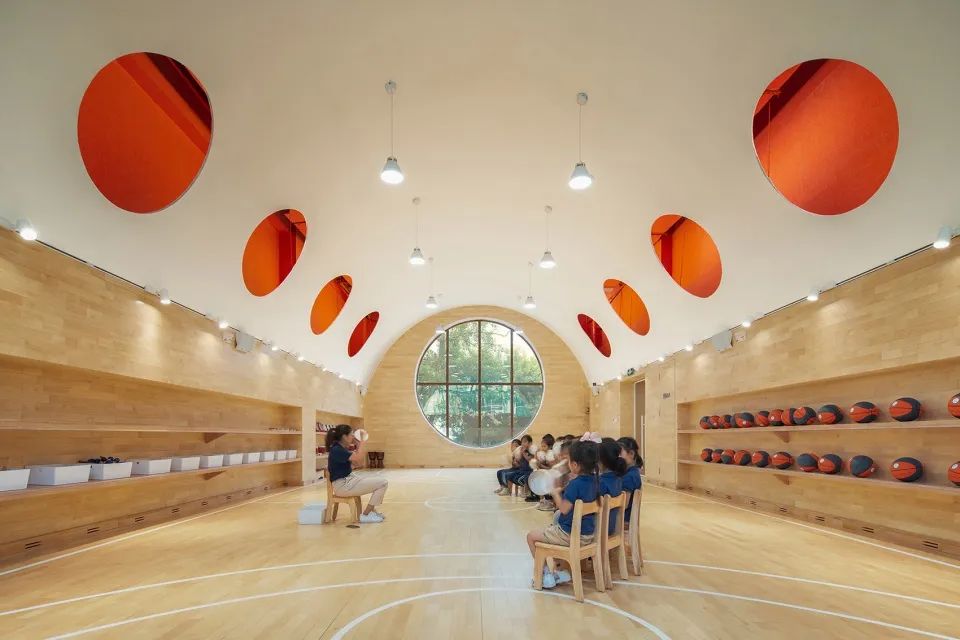

▲巨大的拱顶营造出充满保护欲的空间© ACF域图视觉

与拱顶配合，木地板上翻形成适合儿童尺度的墙裙及壁龛，强化了空间包裹感。空间两端的大型拱窗和圆窗为室内带来充足自然光线，也让音体室成为概念故事中的“树洞“空间，被园方命名为“暖阳大厅"。吊灯、投光灯与轨道射灯的组合则能满足房间的多功能属性，为音乐舞蹈、演出会议等活动提供不同照明方翔。

幼儿园改造

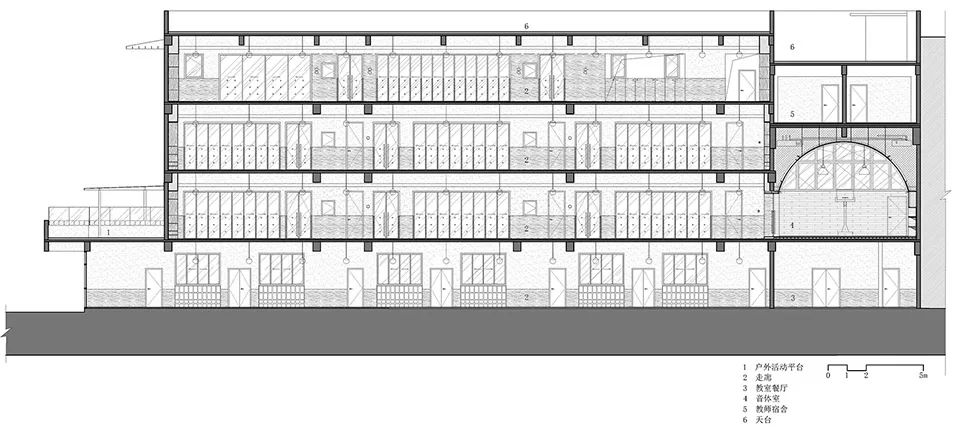

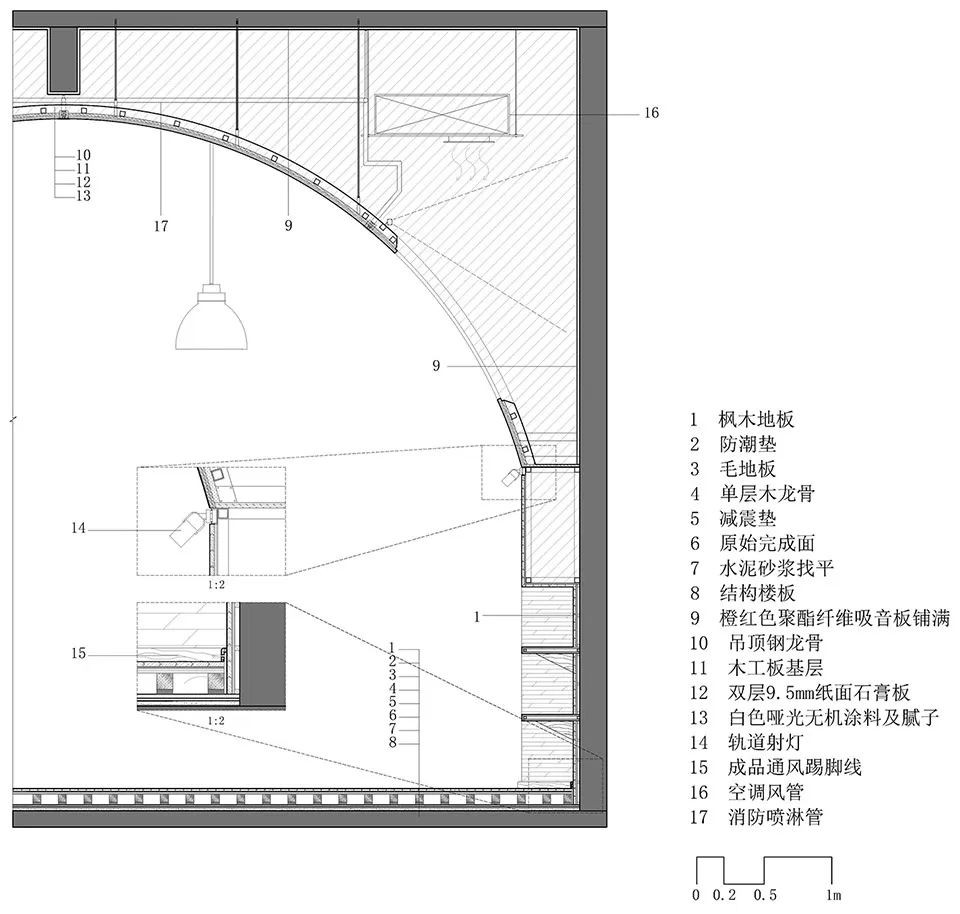

▲音体室剖面详图©不也设计工作室Studio NOR

幼儿园改造

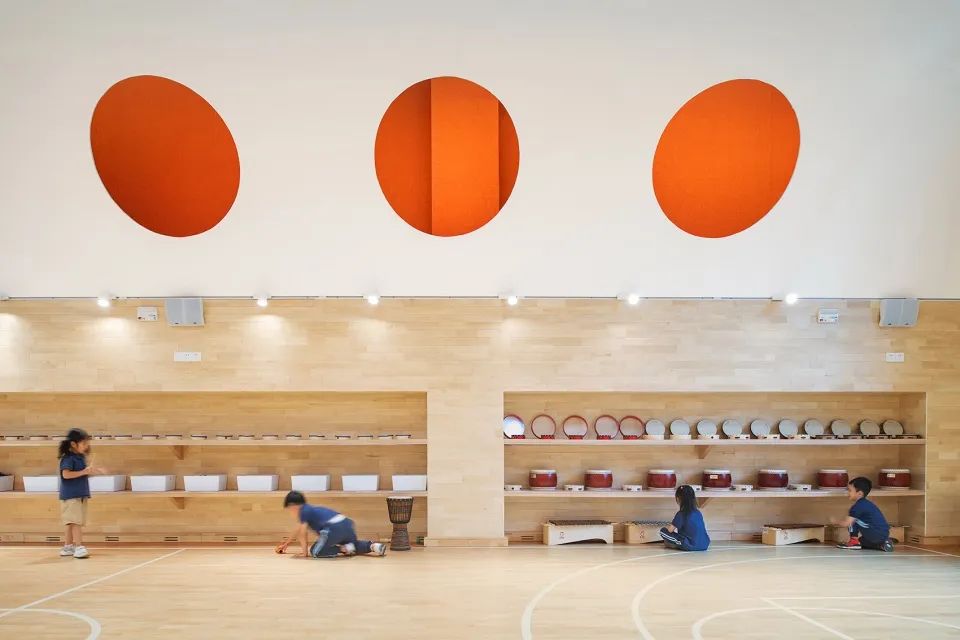

▲拱顶两侧设置的圆洞同时具备多种功能© ACF城图视觉

04开放走廊：时间共享

幼儿园的教学并不需要中小学式的全封闭课室，拆除教室与走廊间的隔墙在改善教室采光之余也可让每层儿童的日常自由活动范围扩大，这恰符合长期从事幼儿园设计的建筑师Jure Kotnik提出的“时间共享空间理论。Kotnik经研究指出，当学校的学习、游戏、生活空间打通为一个自由平面后，儿童的自我认知能力、学习能力、社交技能与身体素质都可得到提高。

幼儿园改造

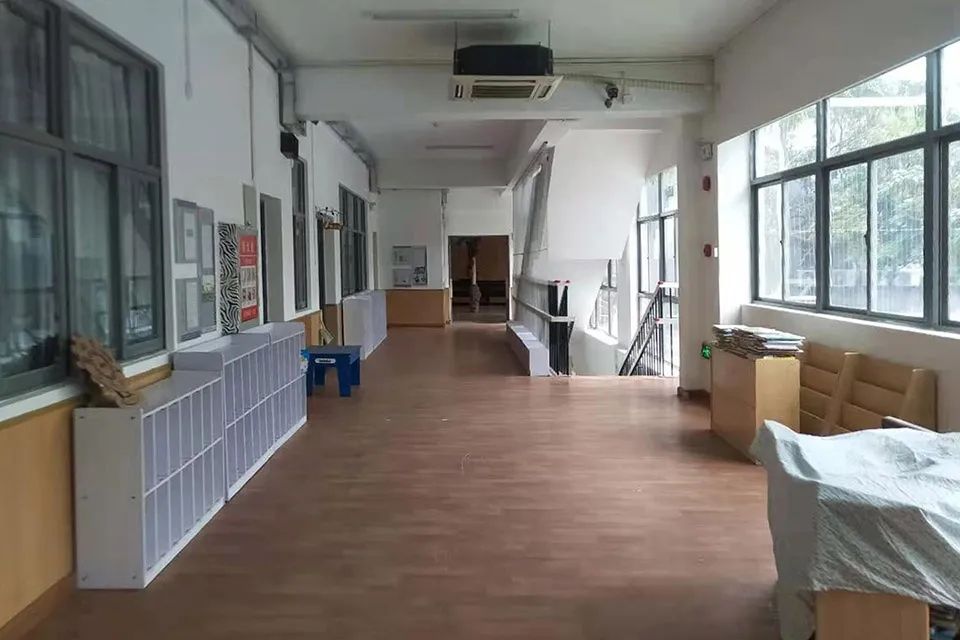

▲走廊改造前©碧榕湾幼儿园Birongwan kindergarten

幼儿园改造

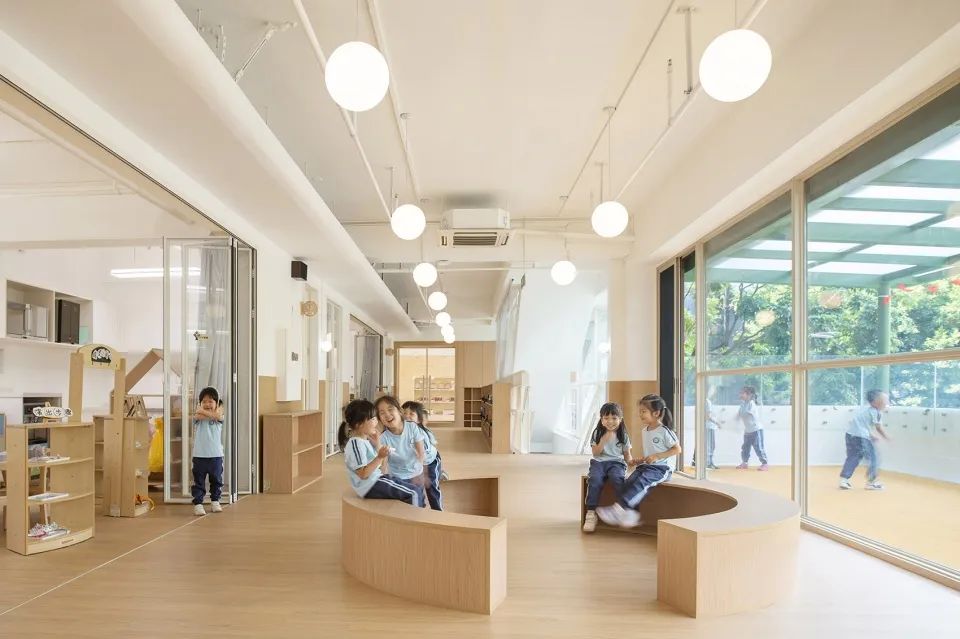

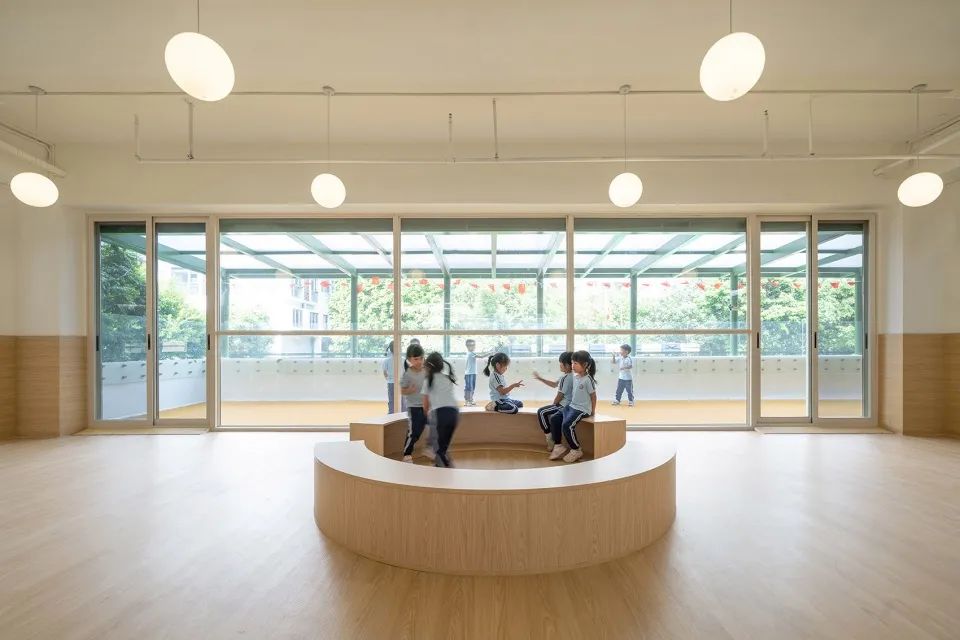

▲改造后的走廊成为孩子们喜爱的活动空间© ACF域图视觉

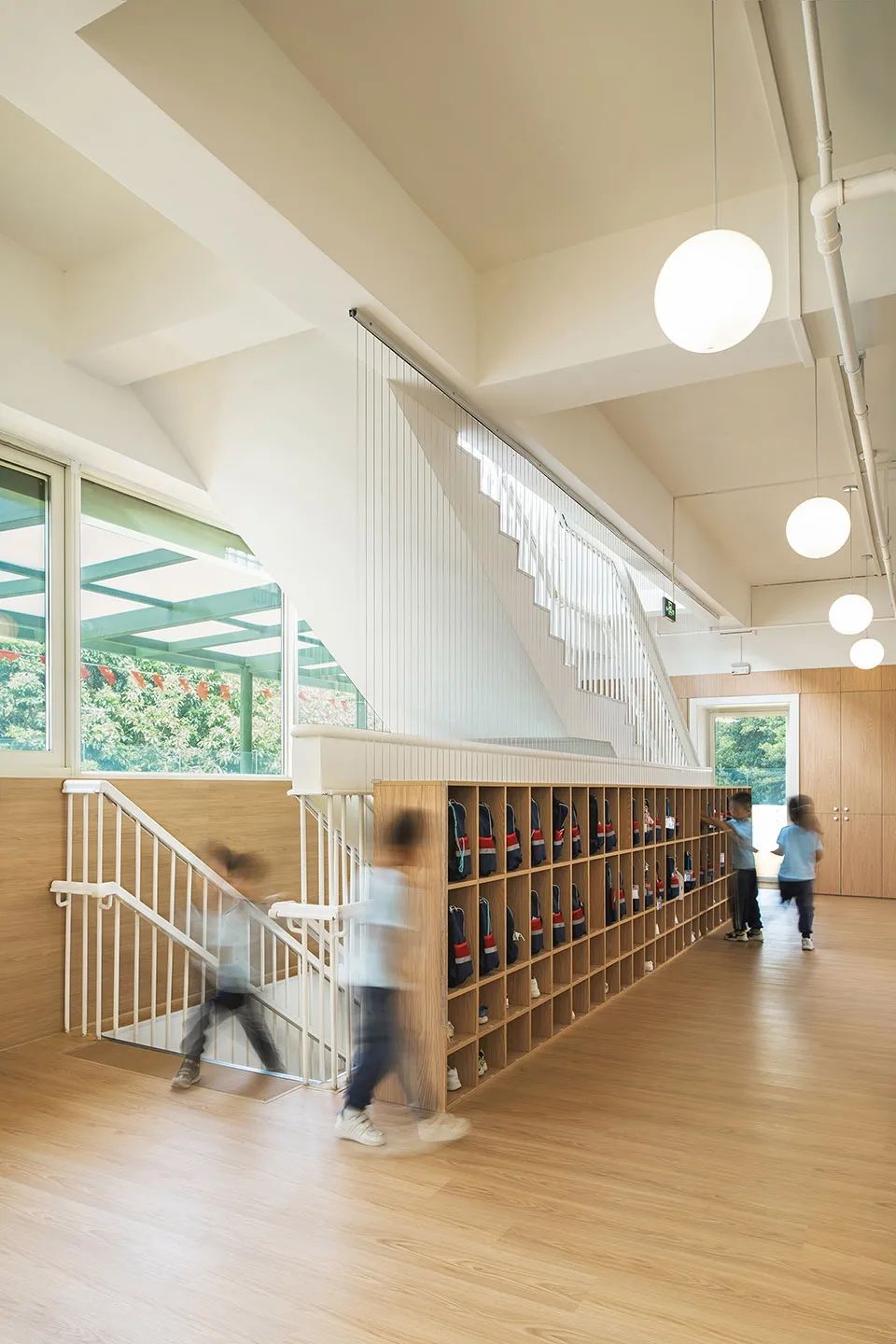

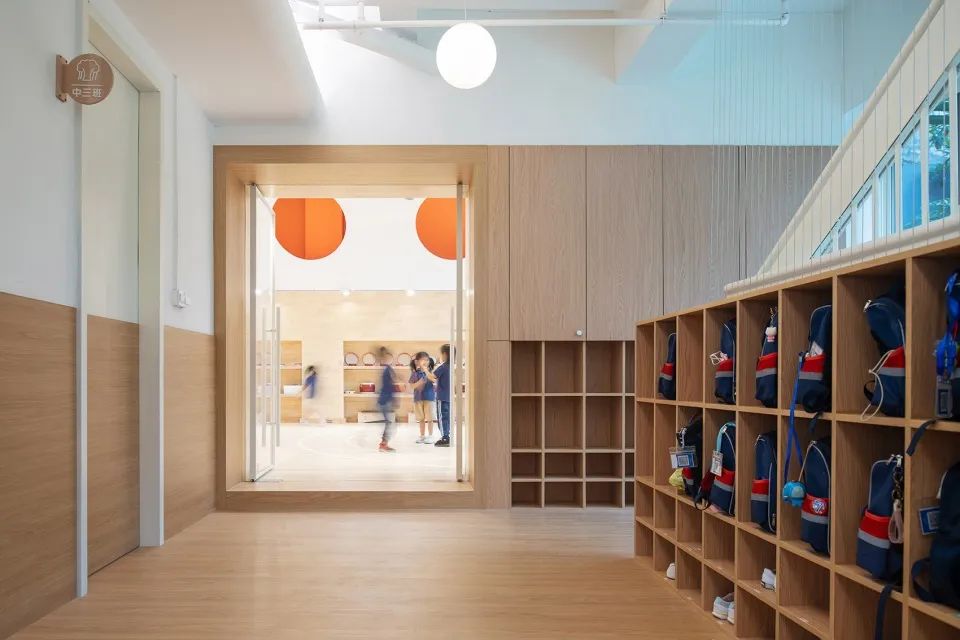

设计以此为据，用每间教室宽达5米的玻璃折查门取代原有隔墙，与曾经利用率极低的走廊无缝衔接，将每层楼面连通为一个供儿童自由活动“串班”的完整大空间。自然光线也得以从扩大的外立面长窗直接穿过走廊进入教室。延续音体室的“树洞"意向及材料，走廊1.2m高度以下的墙地面及家具均使用原木色材质在儿童尺度形成温暖而具有包惠性的心理暗示。

幼儿园改造

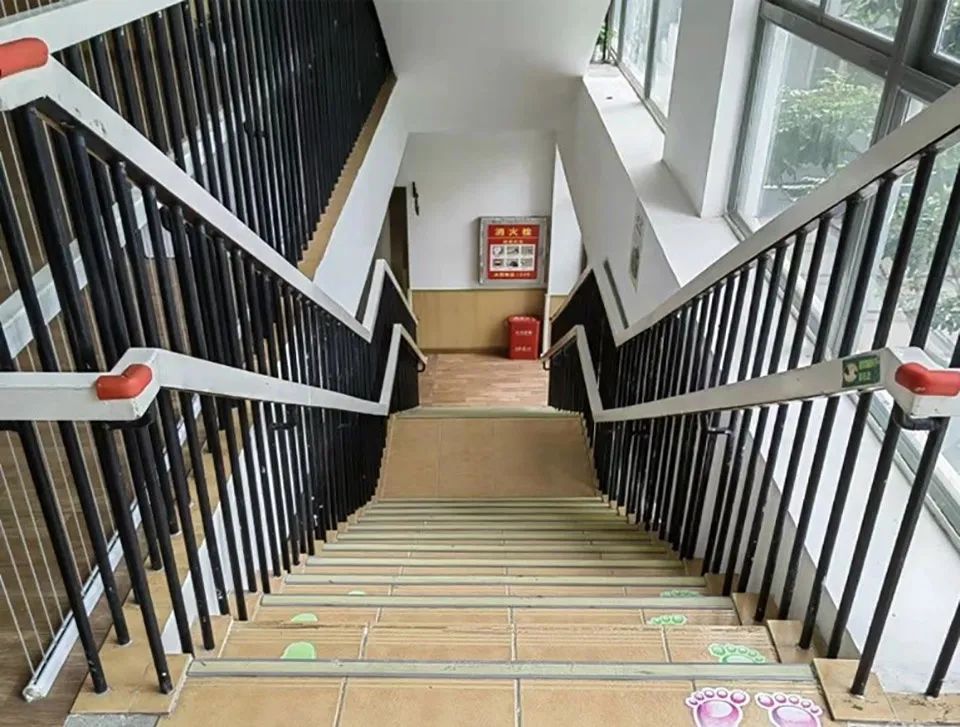

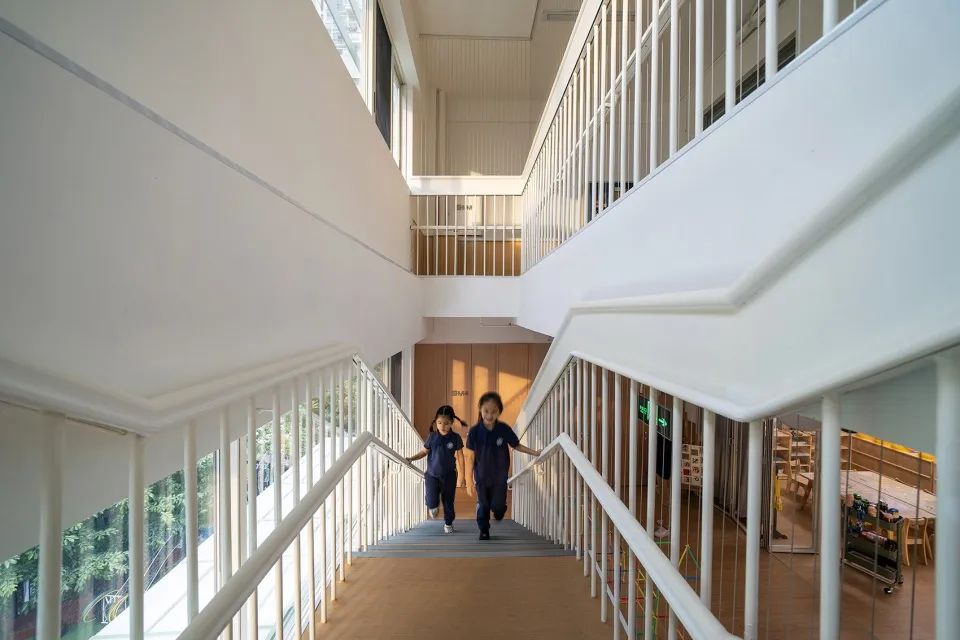

考虑到紧张工期，走廊设计中还采用了一系列“低技”手法: 如新设灯具均以明管走线以避免开槽、如仅用司部挑板灯槽遮住原有桥架而不做整体吊顶、又如楼梯栏杆仅加高扶手部分以满足安全规范而非整体拆除重建。

幼儿园改造

05校园改造

经历了为期一个多月改造后的碧榕湾幼儿园旧貌换新颜，不仅得到了众多小朋友们的喜爱，也获得了家长、园方以及社会的一致认可。作为建筑师，设计认为物理环境也是儿童学习成长的重要参与者，良好的教育空间对儿童的性格养成和心智开发都会产生积极影响，希望未来会有更多校园从规训化的空间范式回归到呵护、启迪的教育本源，给孩子们的校园时光增添温暖明亮的色彩。
