流线立面设计
直线富于秩序,曲线富于变化。
如果说建筑中大量使用直线是一种理性、标准化的设计,那么轻盈中带着律动的曲线常常会让理性甚至生硬的建筑焕发动感。与简练的直线立面相比,在建筑中对曲线的应用可谓是难度等级过高的挑战从世界曲线之父安东尼奥·高迪的曲线王国巴塞罗那、圣家族大教堂,到“曲线女王”扎哈·哈迪德的上海门户性地标凌空SOHO、新加坡豪宝丽敦豪邸等.纵观世界豪宅外立面,大都逃不开曲线。这不仅是众多设计师的追求,也是人类美学的极致演绎。
流线立面住宅一般具有以下几个特点
差异化高颜值审美
区别于常规建筑风格强调垂直和竖向线条,流体建筑化平面阳角为圆角,带来超越时代的审美风格。
弧形线条强化艺术韵律感
弧形取代直角、立面变化更加柔和自然、与环境融合更好。柔滑的弧形也带来更多造型上的可能性。
现代材质体现科技时尚感
玻璃铝板等材质的大面积使用,打破建筑陈旧。厚重的体量感,凸显现代轻盈的质感和视觉时尚感。
大面积采光面凸显景观视野最大化
大面积玻璃的运用、通透明亮,也带来了更宽阔的景观视野。
本文精选了10个流线外立面住宅案例 (国内外),,一起感受曲线的魅力~
国内篇

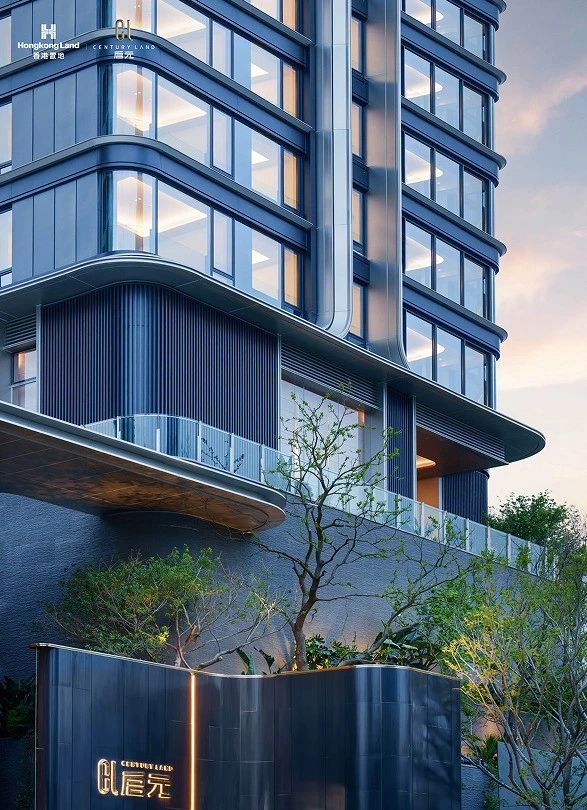

重庆香港置地·启元
流动曲线塑造飘带形象,勾勒优雅大气的建筑轮廓
建筑设计: GOA 大象设计
启元采用竖向飘带+流动曲线+大面积玻璃幕墙,灯光映在幕墙上,凭借者丽的高光折射和镜面般的光洁,给人以视觉上的极致享受,营造出了一种静谧又不失者华的艺术感。
▲透视图

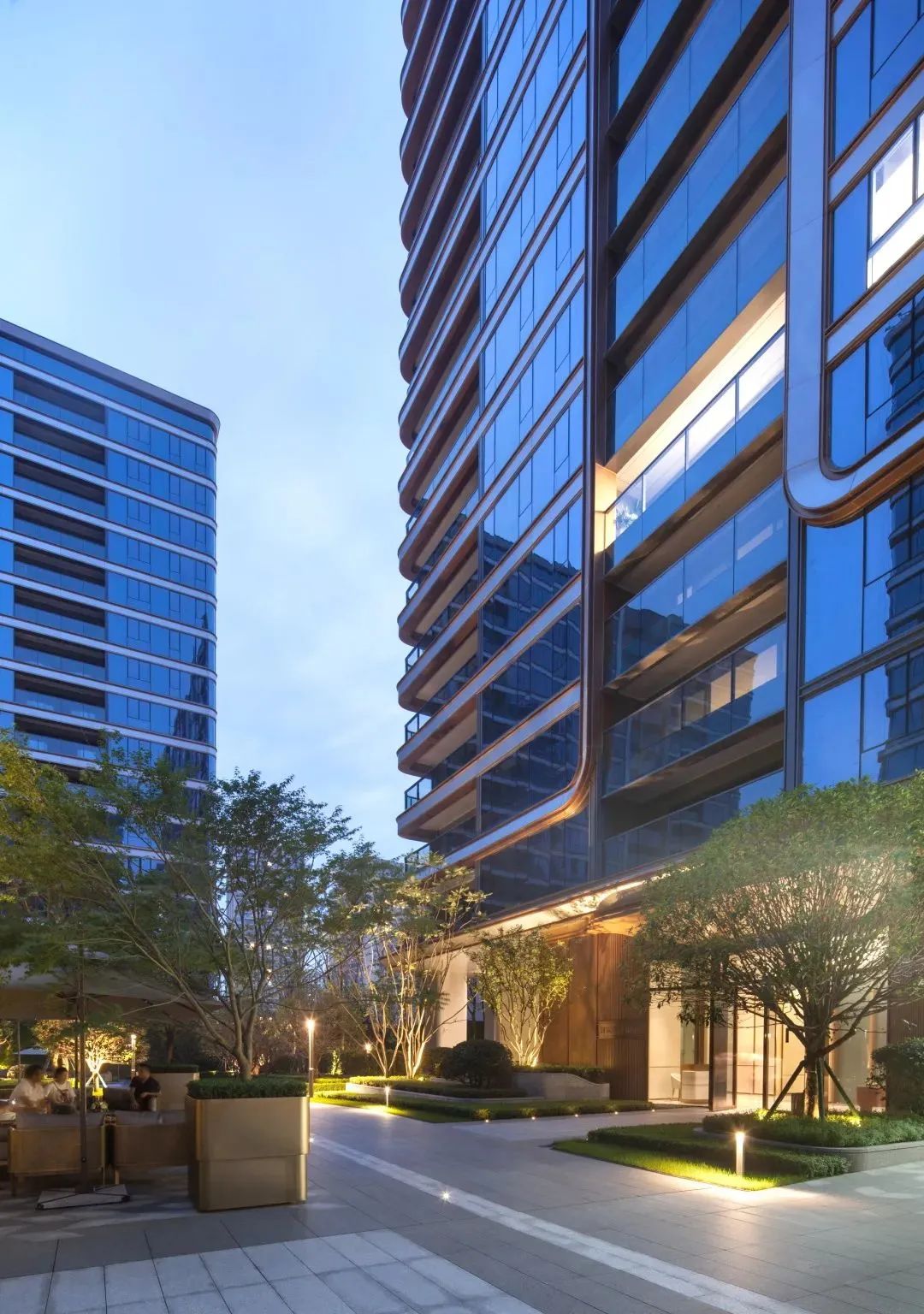

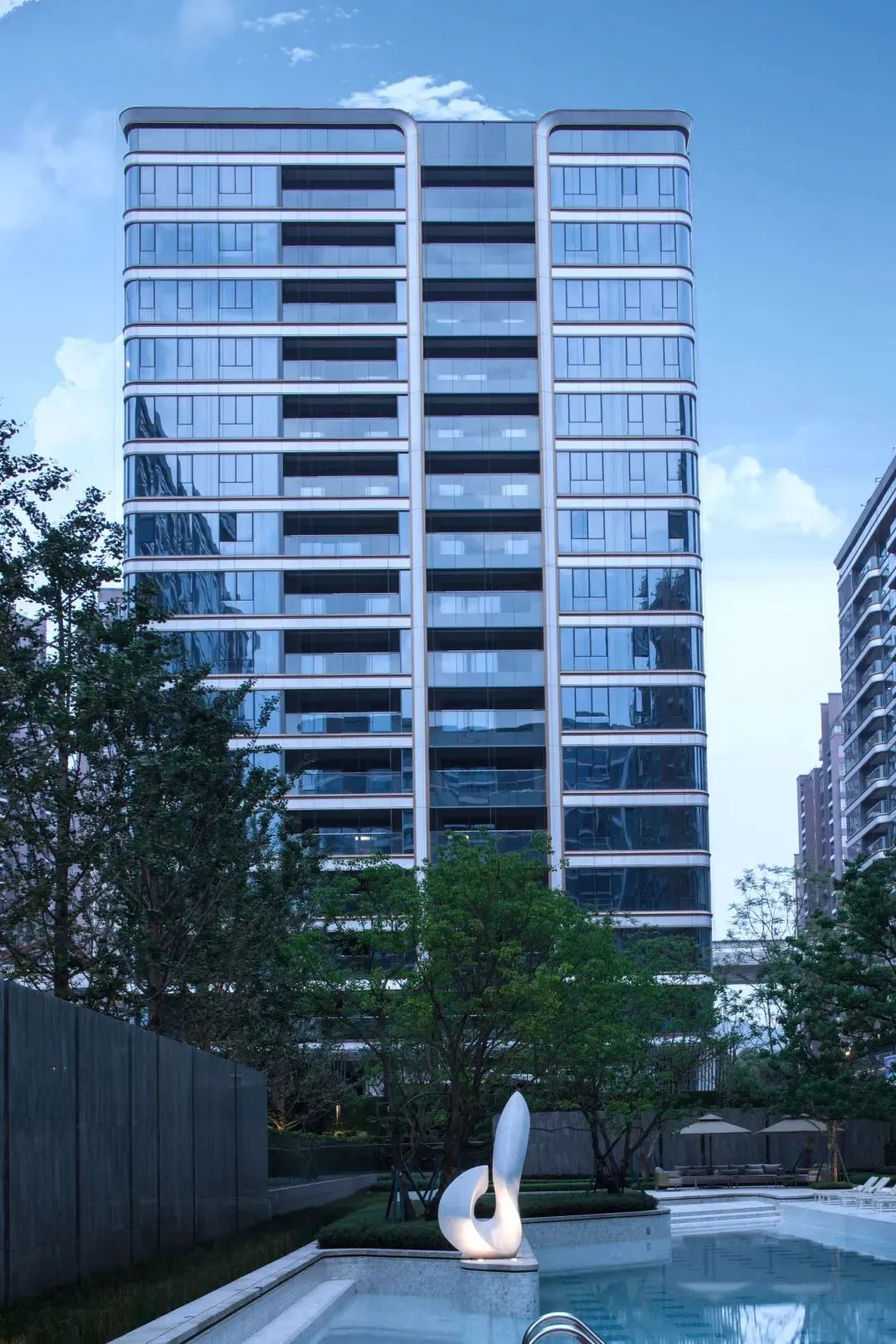

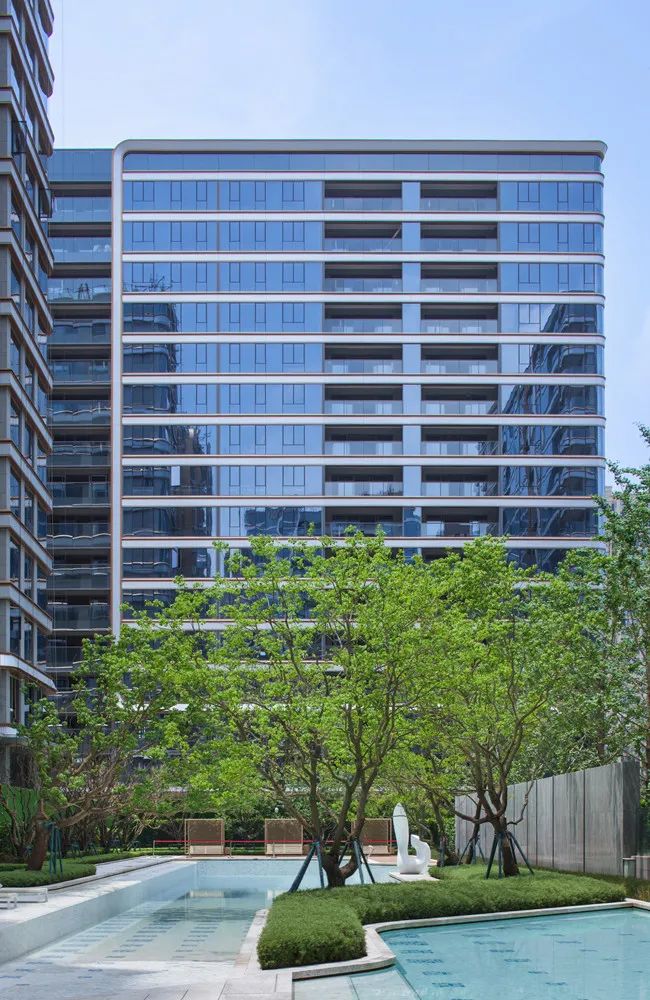

▲重庆启元实景图

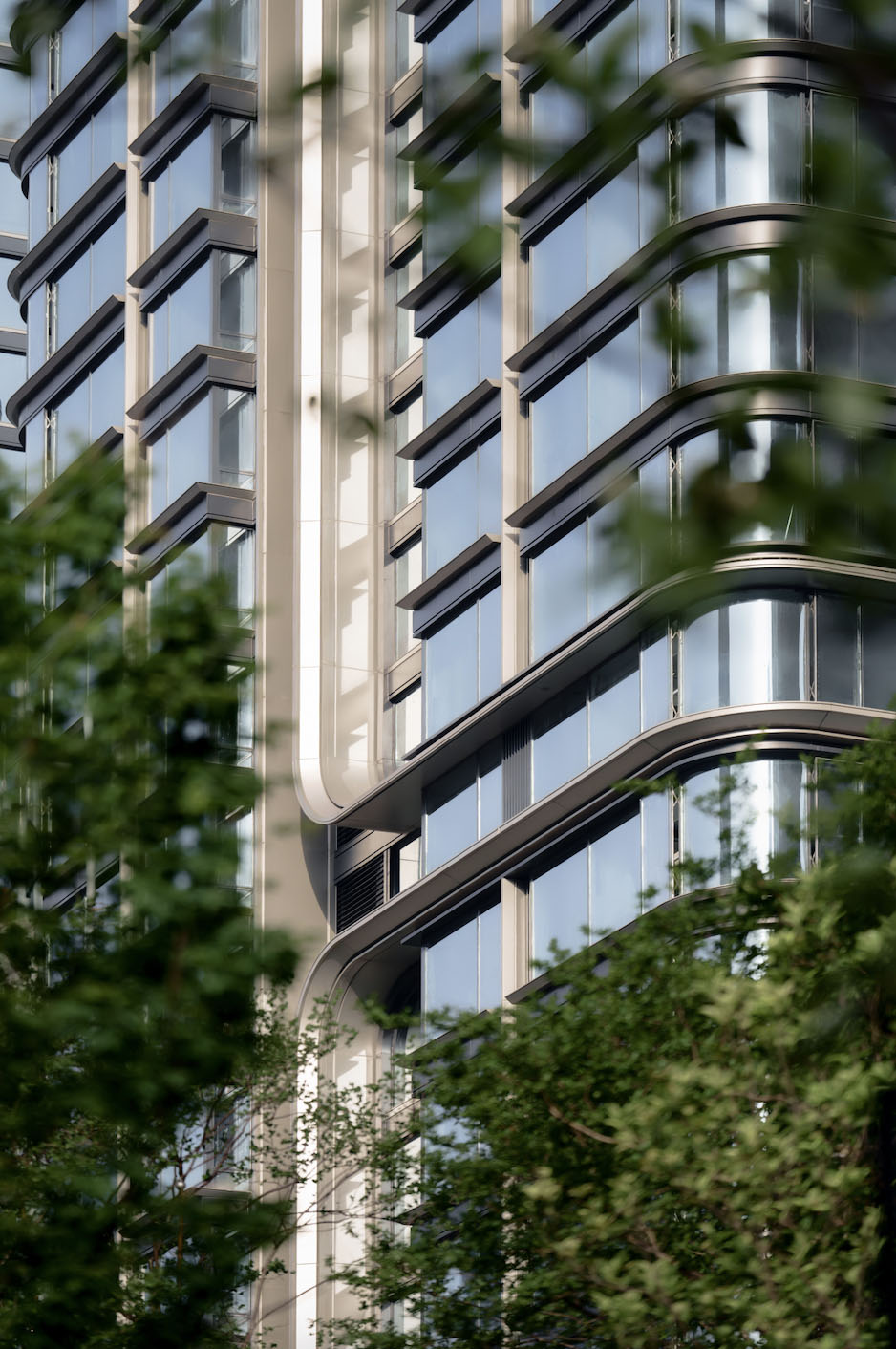

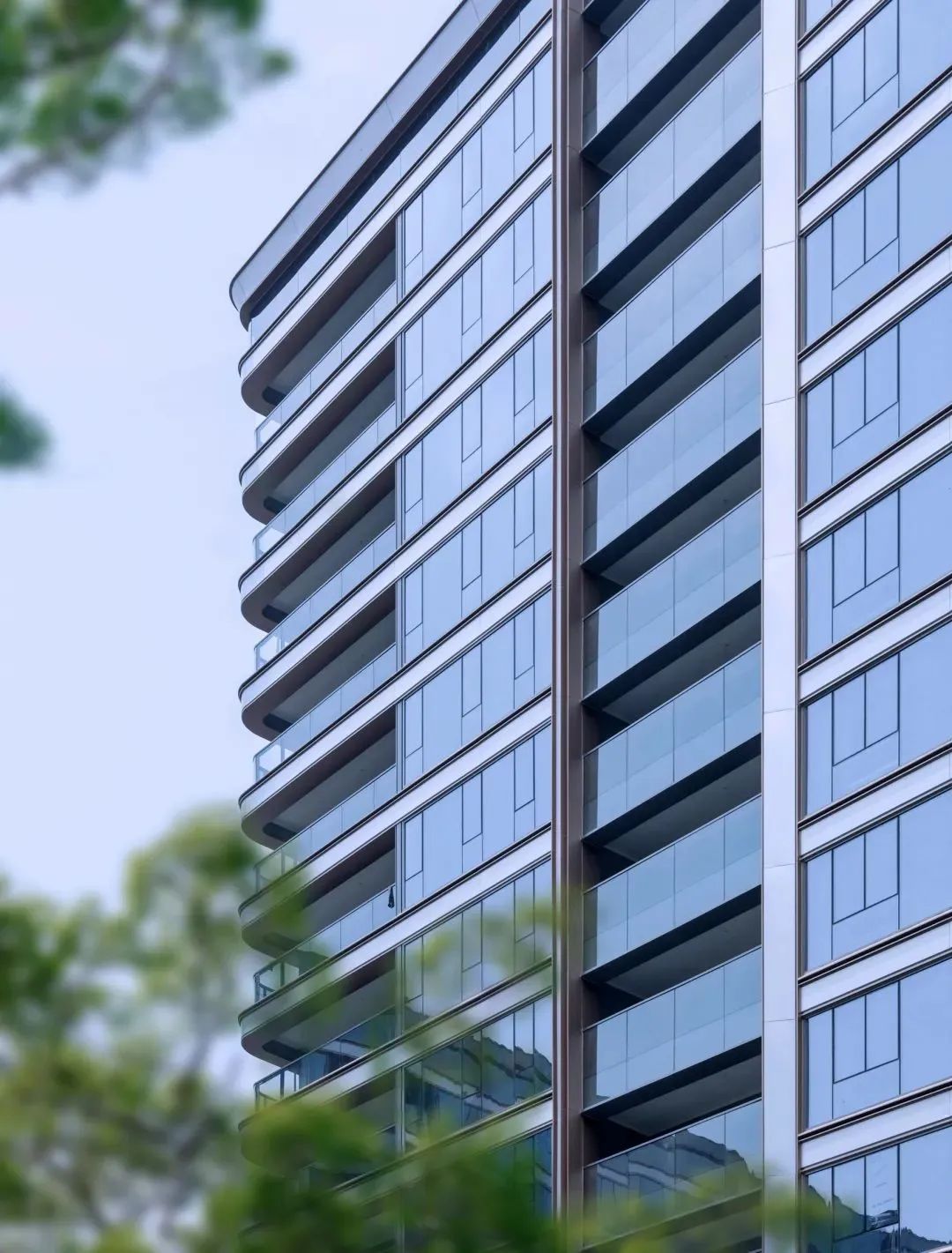

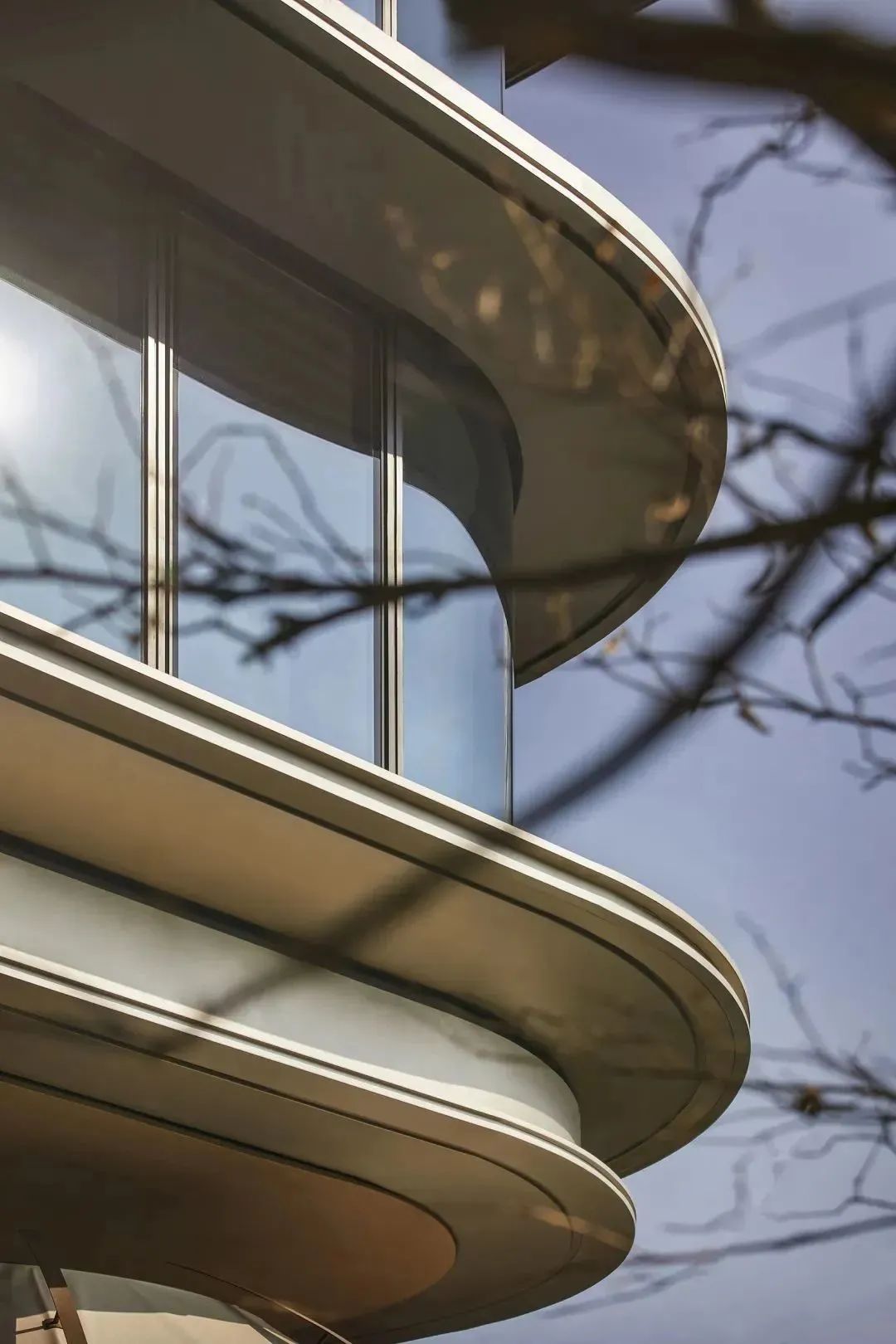

▲横向线条细节
建筑立面采用全玻璃外墙,蓝灰色玻璃与弧形金属铝板结合。小区入口采用5米高的意大利海浪绿奢石景墙,形成高墙深院,静谧于内,繁华于外的隐秘入口。

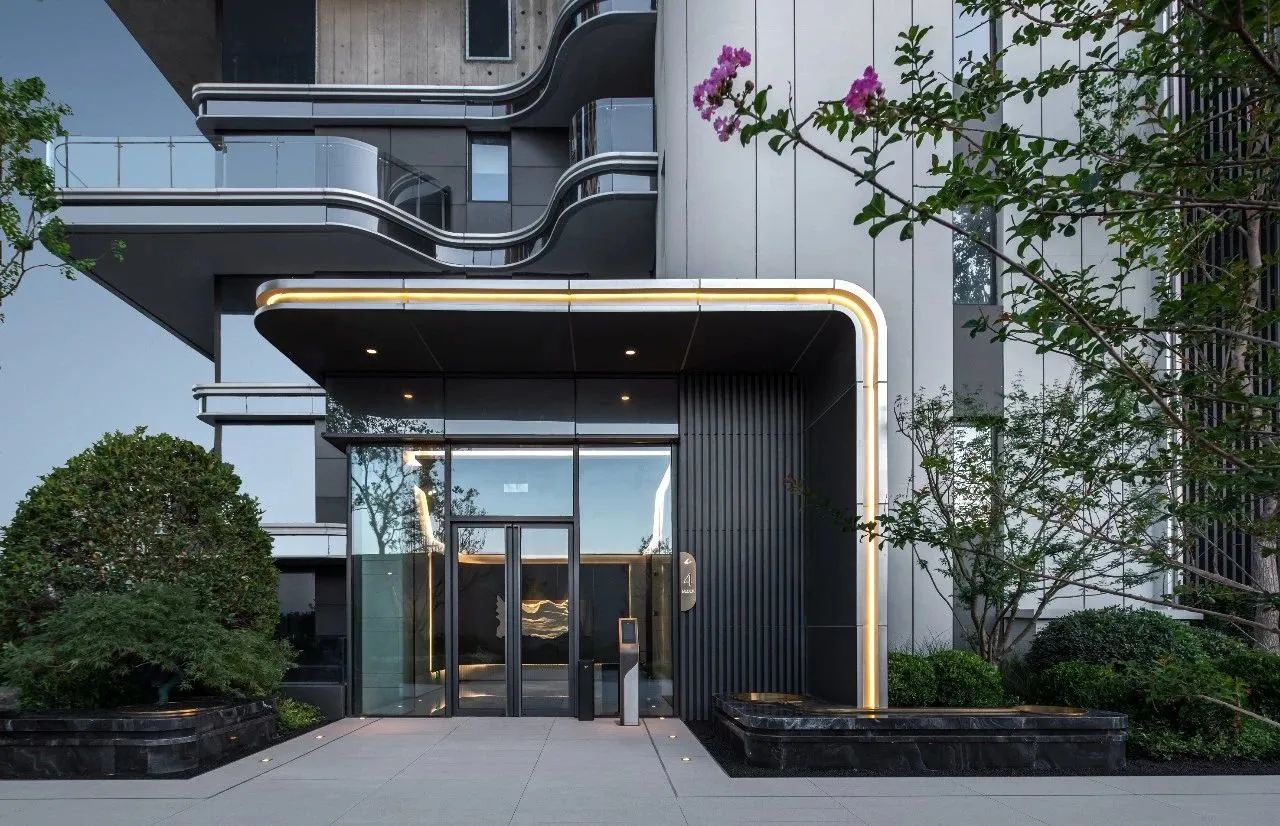

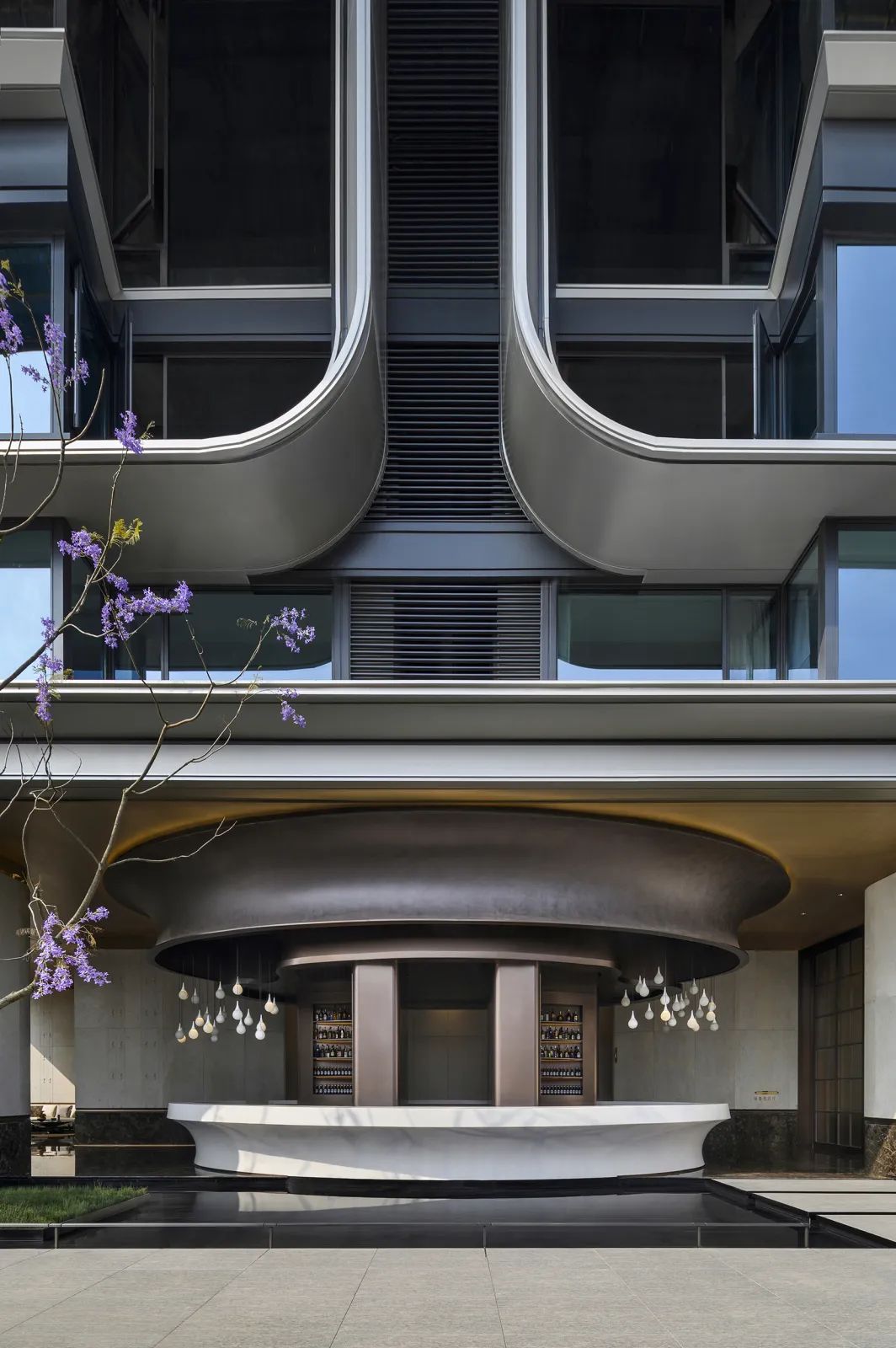

▲入口

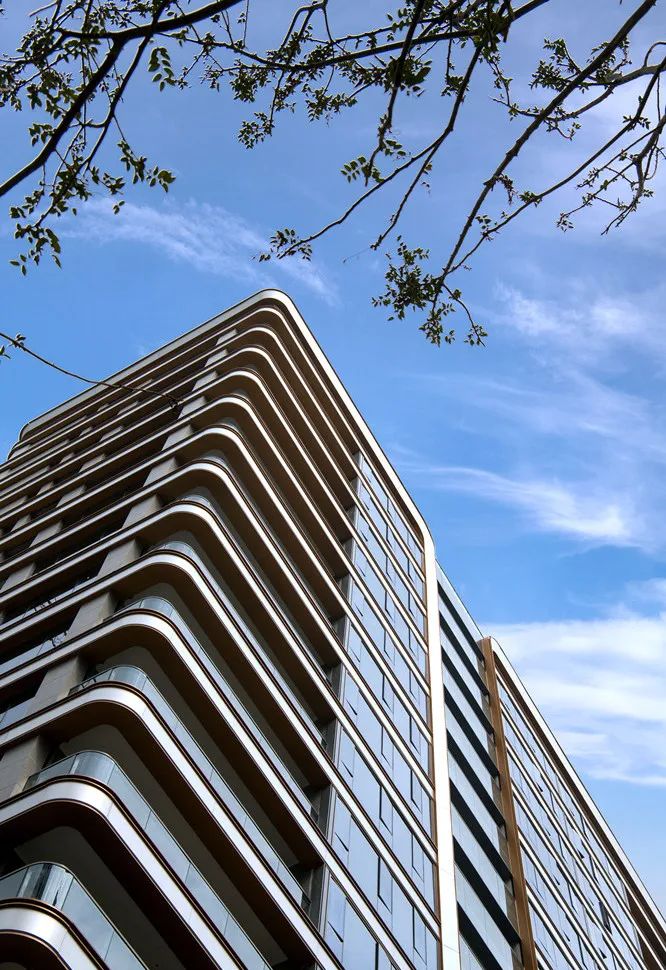

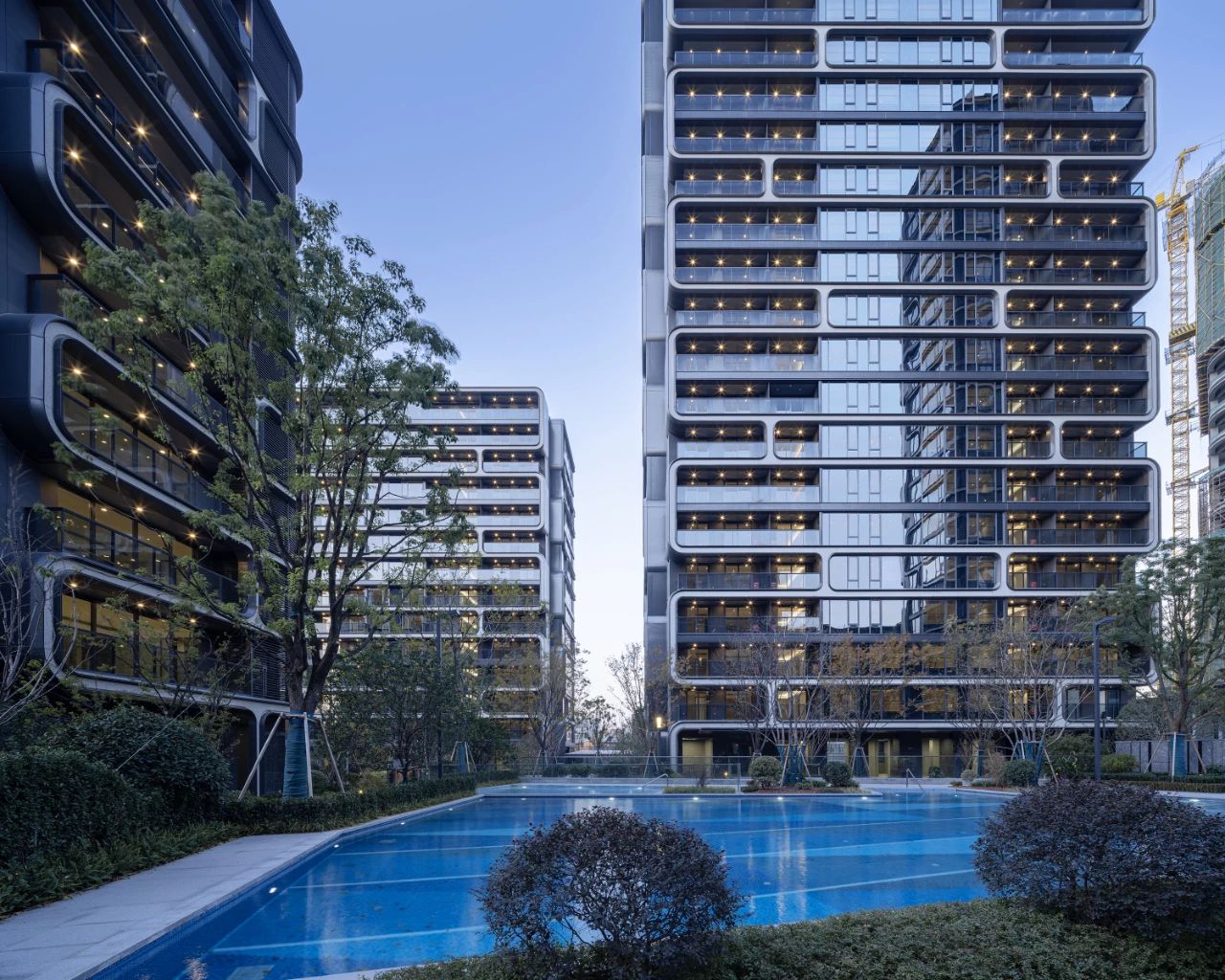

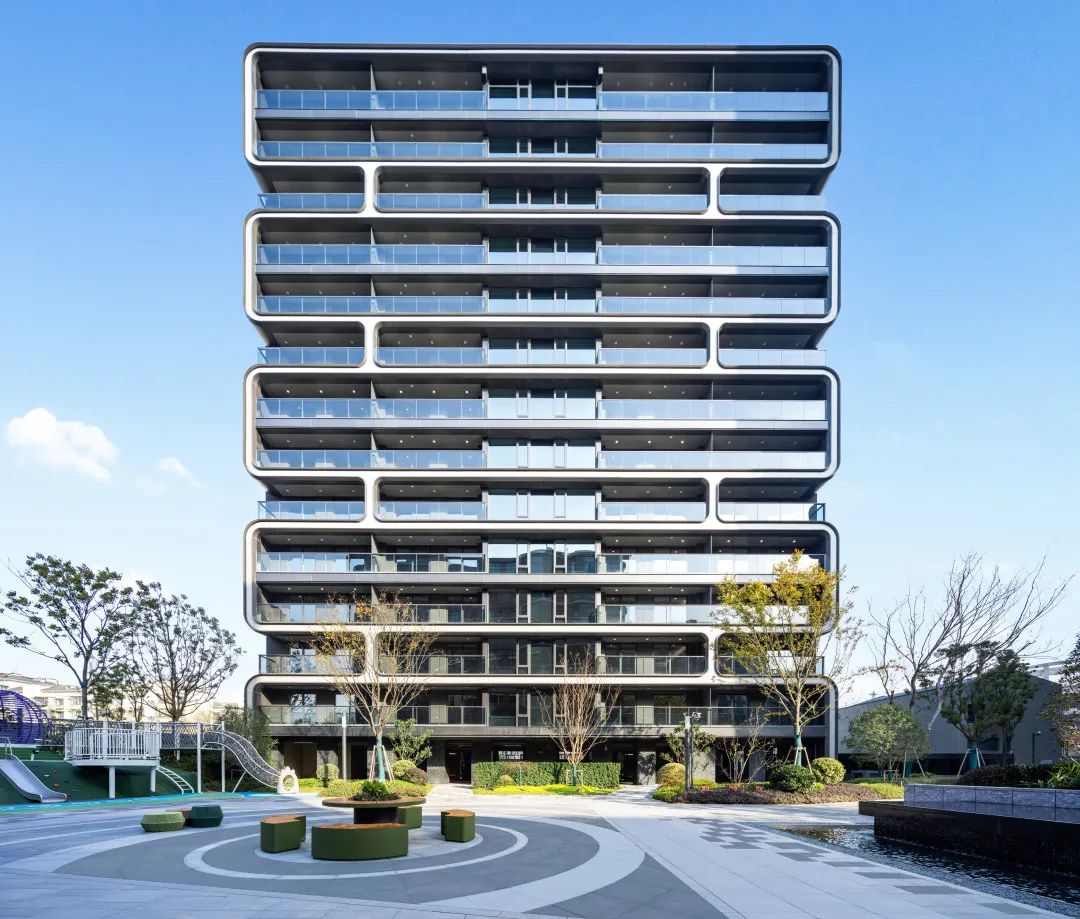

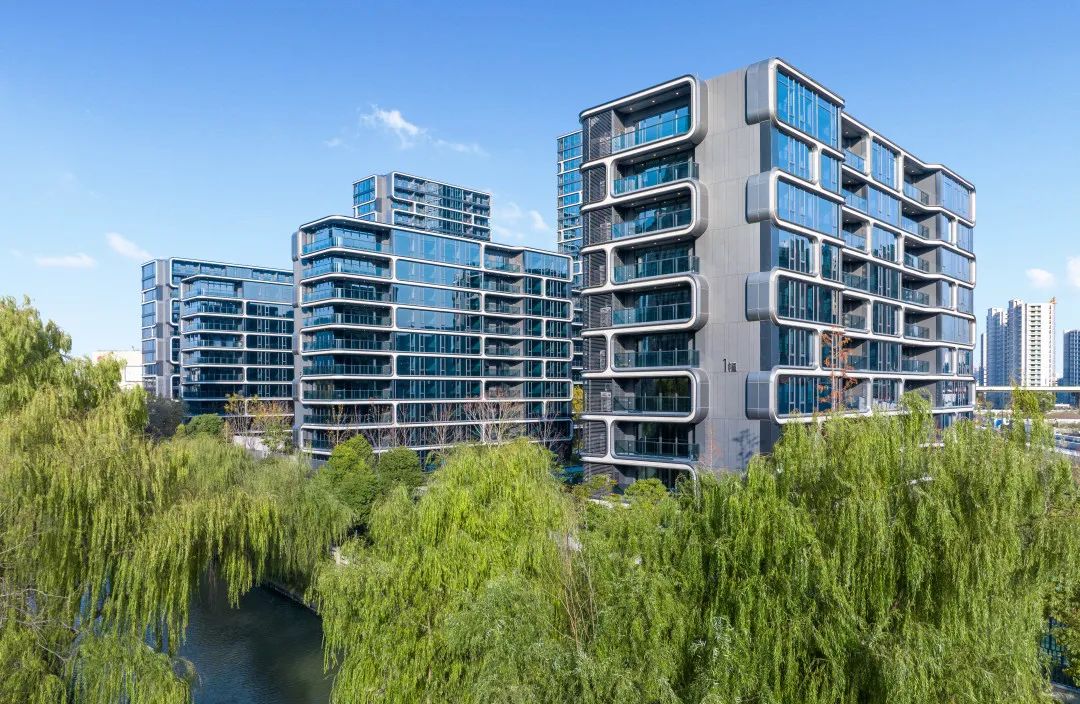

杭州融创金成·杭源里
一滴水的时空游动,超流体住宅
设计单位: line+建筑事务所
建筑师孟凡浩的设计跳脱出传统正交标准化住宅体系,以“超流体”为概念,“一滴水的时空游动为创作灵感,借由水的流动性、包容性、承载感,呈现融合东方韵味的当代建筑语汇。注重功能、体验与美学并重,立面形式完全契合于平面功能。

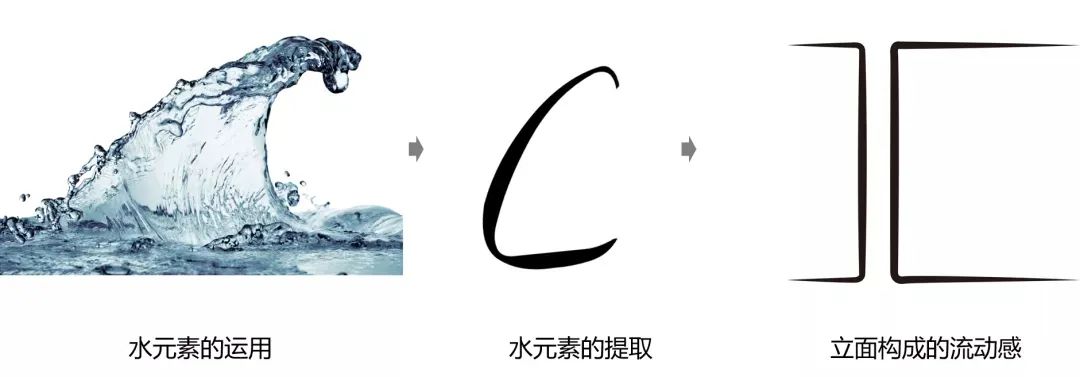

▲立面概念生成
建筑曲线采用的是现代标准化预制构件,而大面玻璃屏与iPhone标志性的圆角微边框的结合,也顺应了当代科技产品的美学趋势。

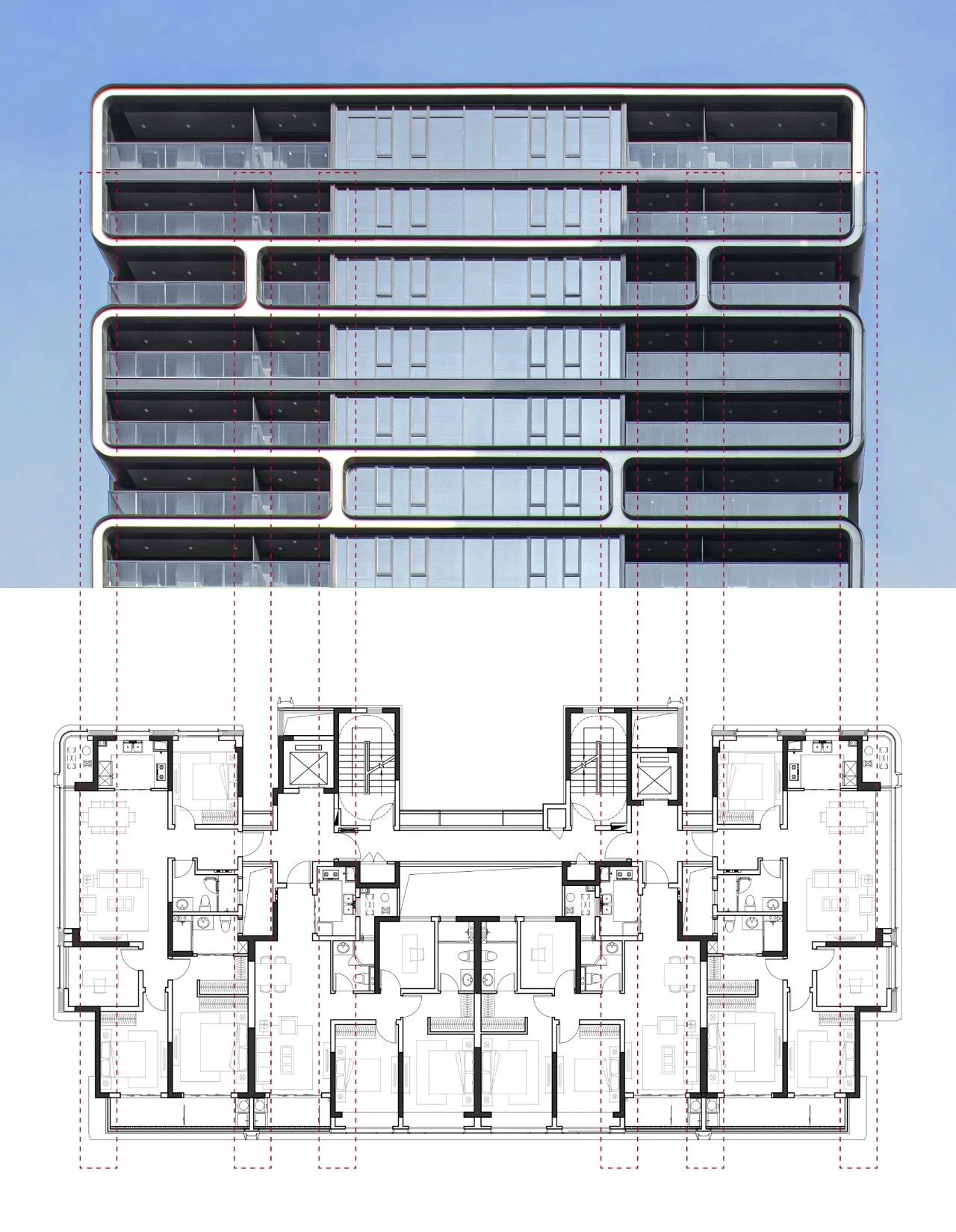

竖向维度上进行严格地流线型构件与户型关系的对位分析,确定位于窗间墙的竖向装饰构件位置:横向维度上选取不影响空间正常使用的阳台,设备平台等位置,化平面阳角为圆角,桑化建筑尖锐的刚性特征。
▲高层标准平面图

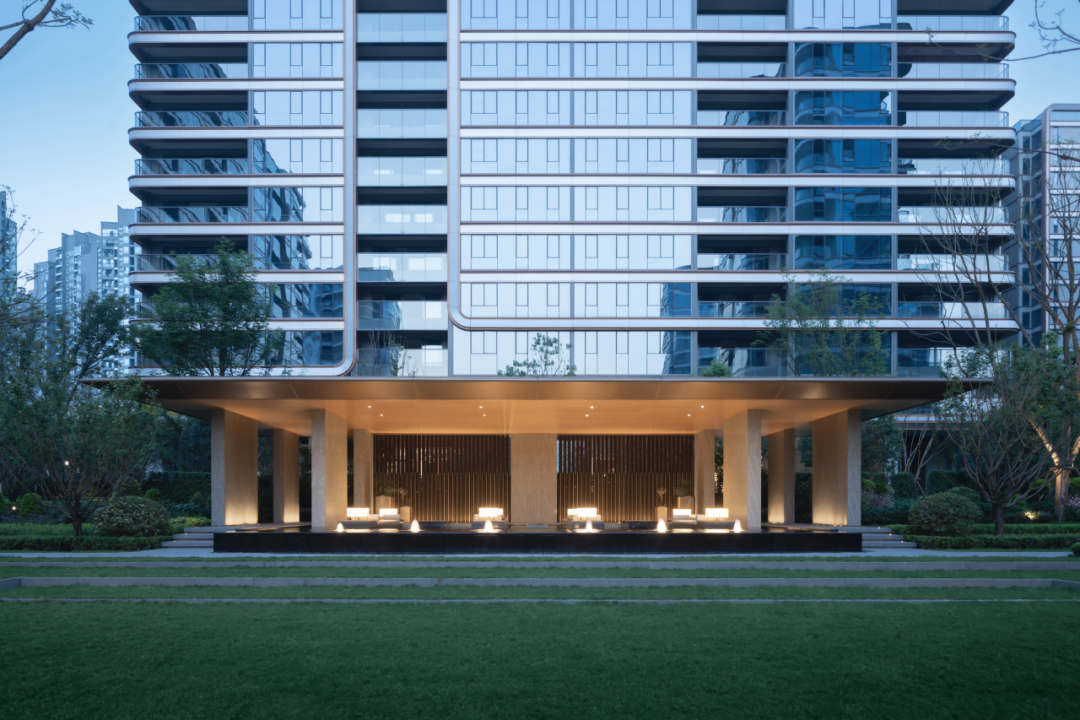

招商西安序
全面新“云翼建筑”造型.仿若飞乌
建筑设计: 汇张思建筑设计事务所 (上海) 有限公司&准方中建筑设计股份有限公司
灵动的横向玻璃线条勾勒建筑的外观,高端铝板幕墙与LOW-E材质组合所产生的金属光泽感让弧形更灵动、轻盈,仿若飞鸟即将振臂高飞。门窗系数约33%全景玻璃设计,让建筑轻盈的同时,又扩大采光面积让视野尽情延伸。
从定制铝板玻璃幕墙的工艺升级,到系统门窗大面玻璃选材,再到每一处曲线、圆角的高难度施工,处处惊艳众人。

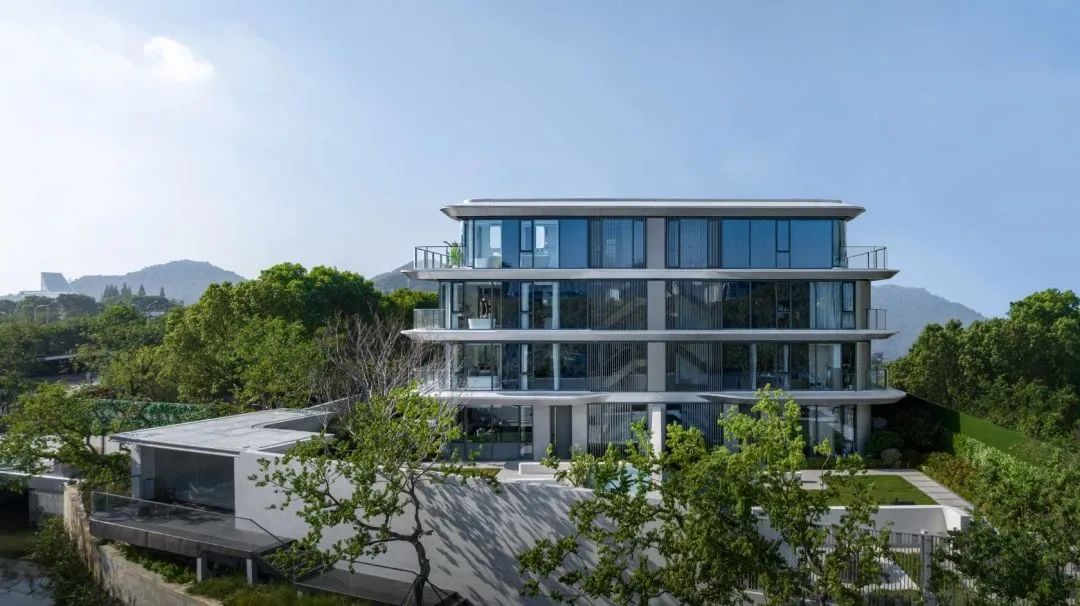

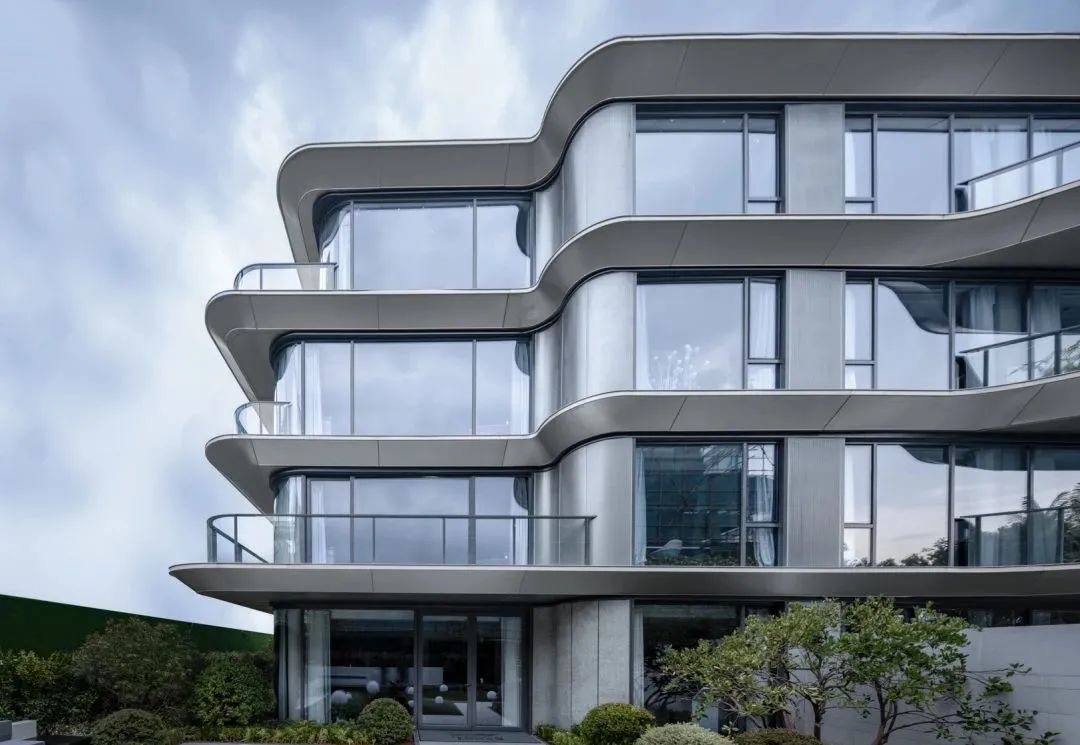

金昌烟波星鹭
大开大合曲线造型,犹如白鹭振翅
建筑设计: 零壹城市建筑事务所
作为金昌“白鹭系湖山高定”,金昌烟波星鹭外立面传承“金昌曲线”,在空间维度上开辟Duplex曲线云墅。

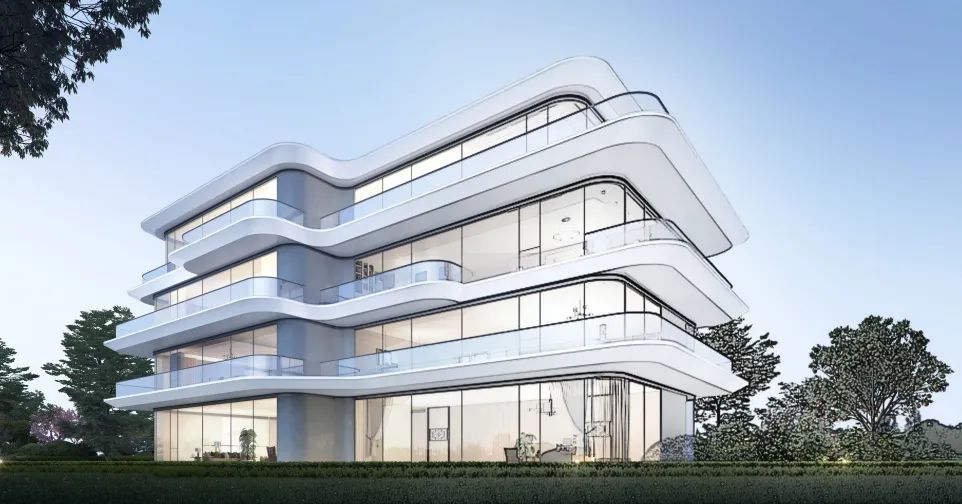

▲效果图
整体建筑线条平直,以凸显白鹭振翅的力量感;端头线条出挑,展现白鹭翩飞的飘逸形态;局部线条倒角,展露白警体态的优雅气质。短小精致的小曲线,换以大开大合的PLUS版大曲线,再次掀起一场划时代的审美革命。

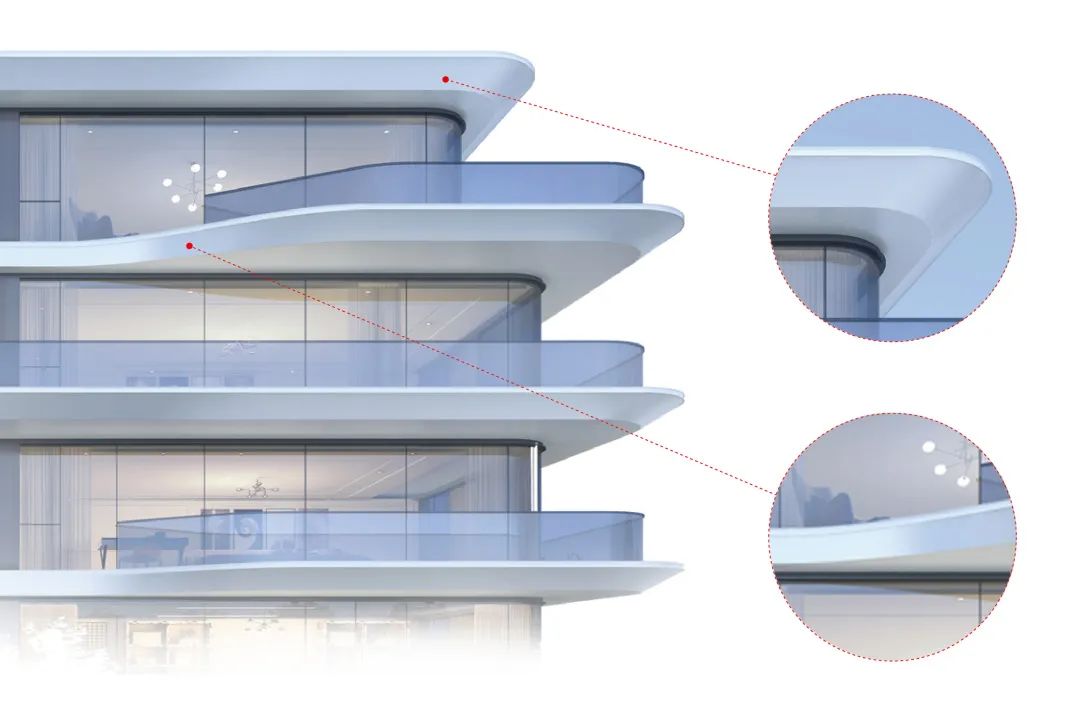

▲金昌·烟波星弯设计理念图

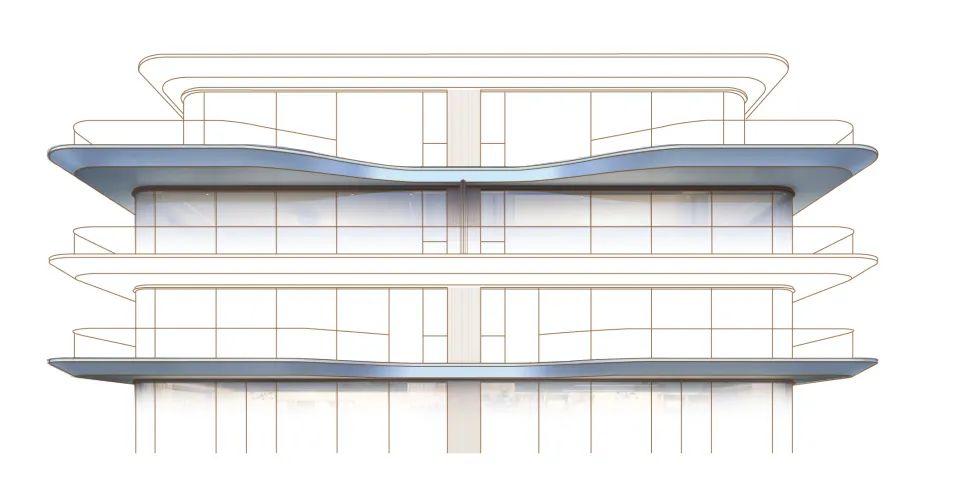

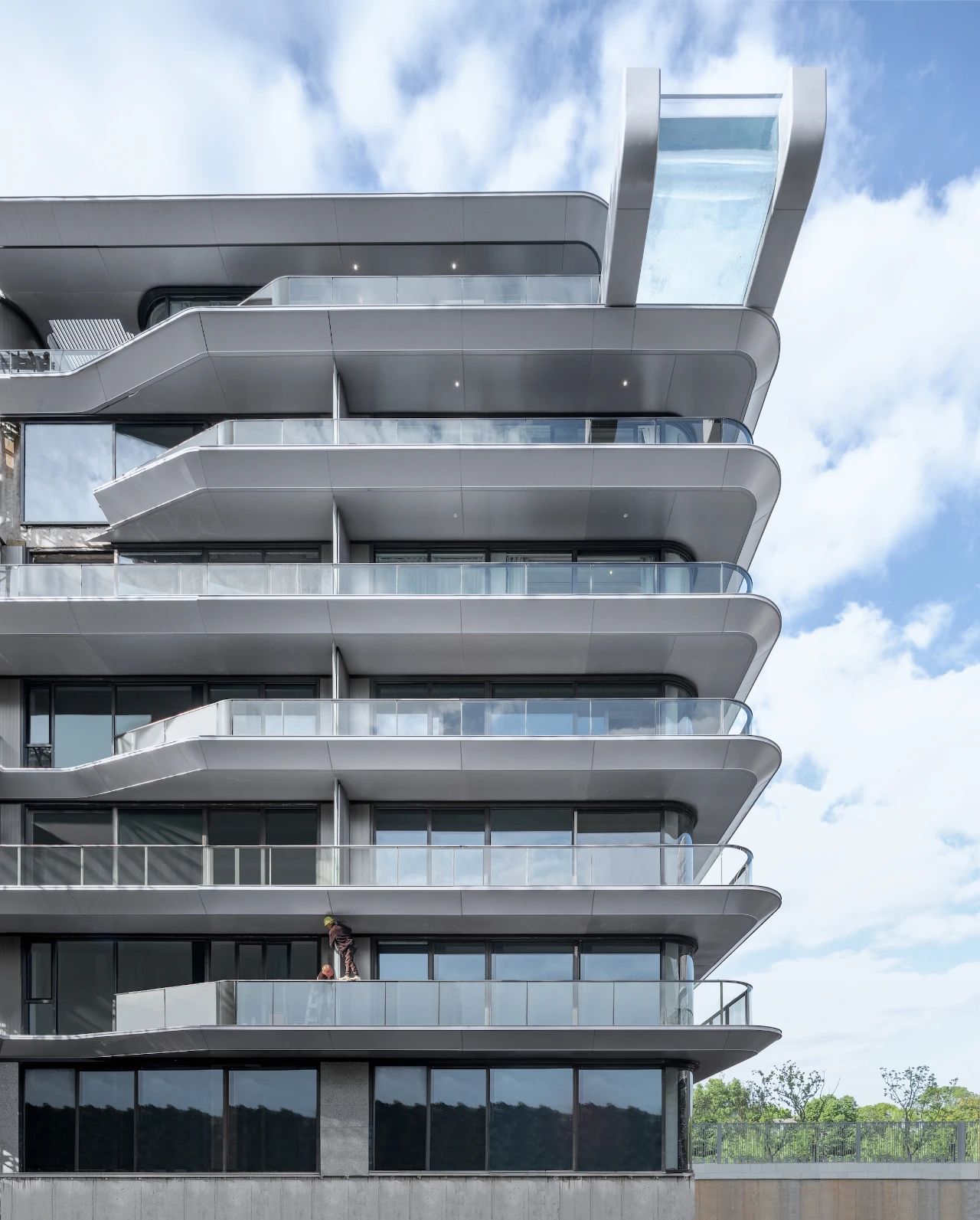

在空间中勾勒出倒角曲线的,是全新升级的双曲面铝板,金昌曲线也自此实现了二维的平面铺展到三维的立体升阶。
▲金昌·烟波星弯设计理念图

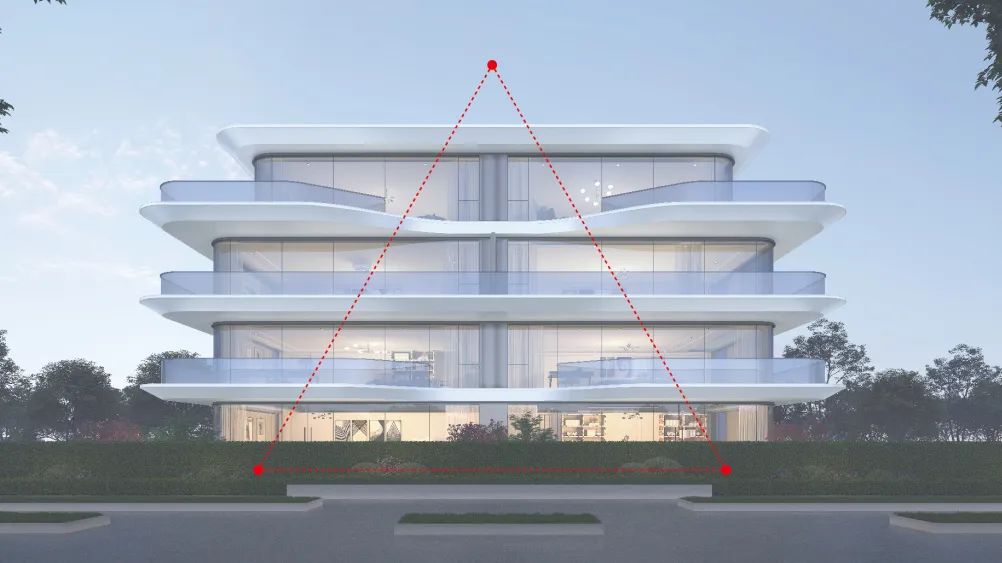

为达到万千条曲线和谐之美,金昌·烟波星鹭,凭借算法界“金法”一一毕达哥拉斯黄金分割美学,以严格的比例性、艺术性、和谐性,对曲线进行比例精当的调配,最终呈现出匀称协调、美轮美灸的和谐视感。
就连铝板与玻璃尺寸的缝隙处,都严格遵循黄金分割理性数学下的完美距离。比如,两块约1.5米宽的玻璃栏板对应一块约3米宽的铝板,减少立面缝隙的错位,尽展“毫厘处的美学”。
▲金昌·烟波星弯设计理念图
由双曲铝板定制的外县飞檐,犹如白鹭双翼幻化而成,演绎出烟波星警“Soft Power柔和的力量感”审美层次远非单曲铝板可比。
▲金昌·烟波星弯设计理念图
其角度与长度,更是烟波星鹭在对建筑美学与功能平衡考量之下,对数据进行反复推算的结晶。夏至时可遮挡正午烈阳曝晒,冬至时可反射暖阳于室内,冬暖夏凉。同时,飞檐上表铝板,以约5%坡度排水设计,拒绝灰尘堆积,增强铝板清洁性。
每一块双曲铝板都需在精细3D建模后,采用特殊的BIM软件进行零部件分解。建模的过程,是一次全面的“三维校审”过程,杜绝后期制作“多一点、少一点”的模糊调教,让毫厘的偏差消失于制作之前。

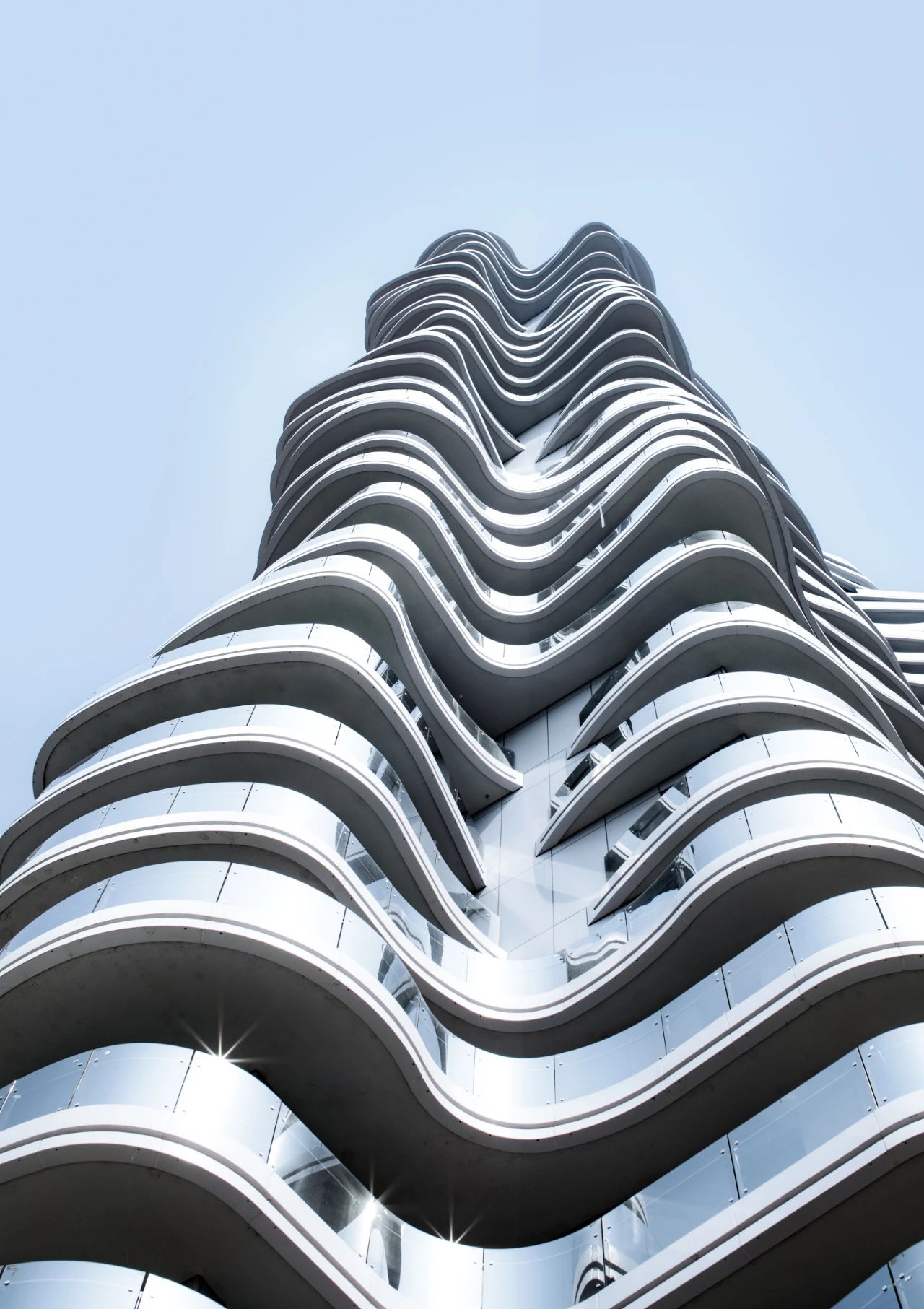

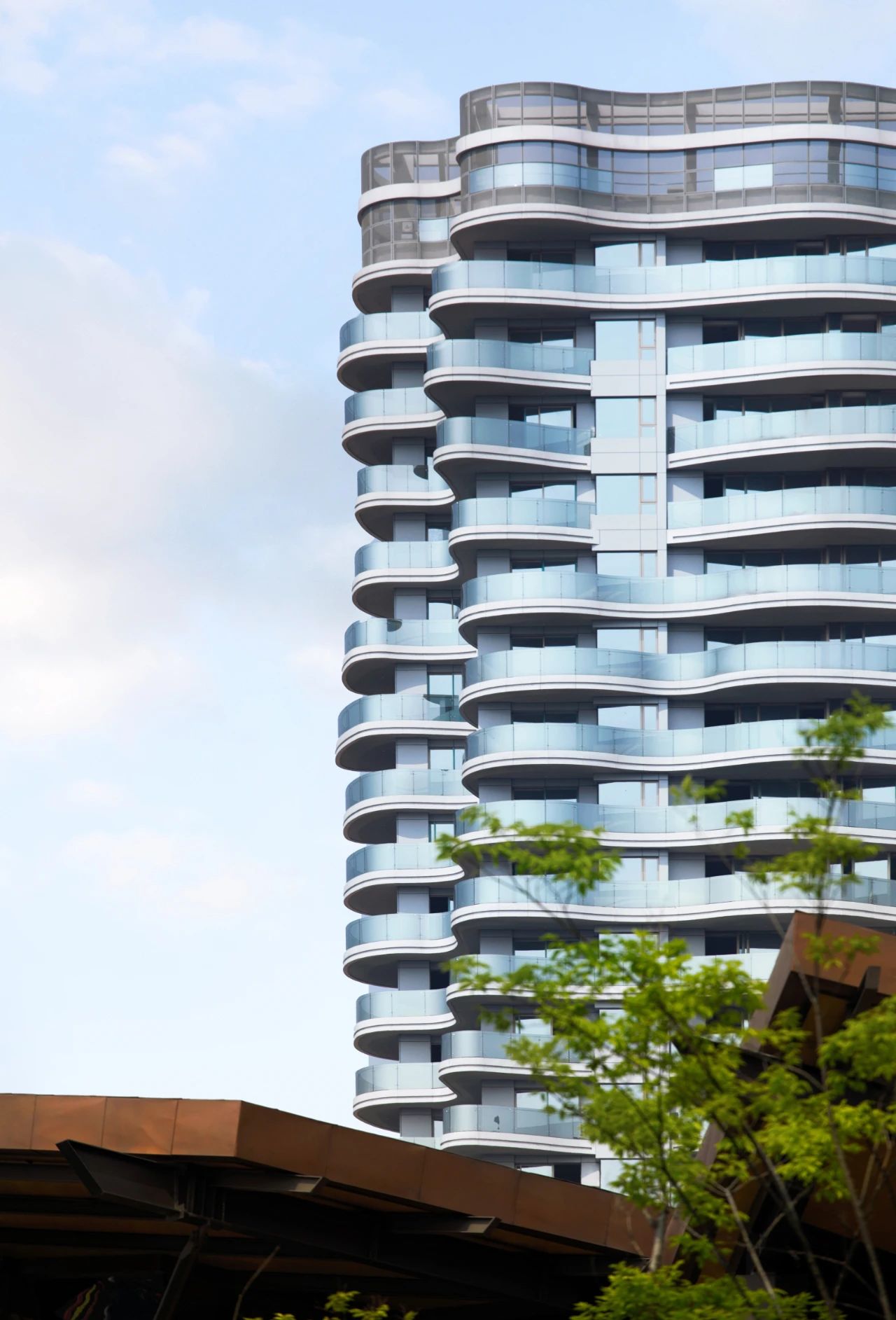

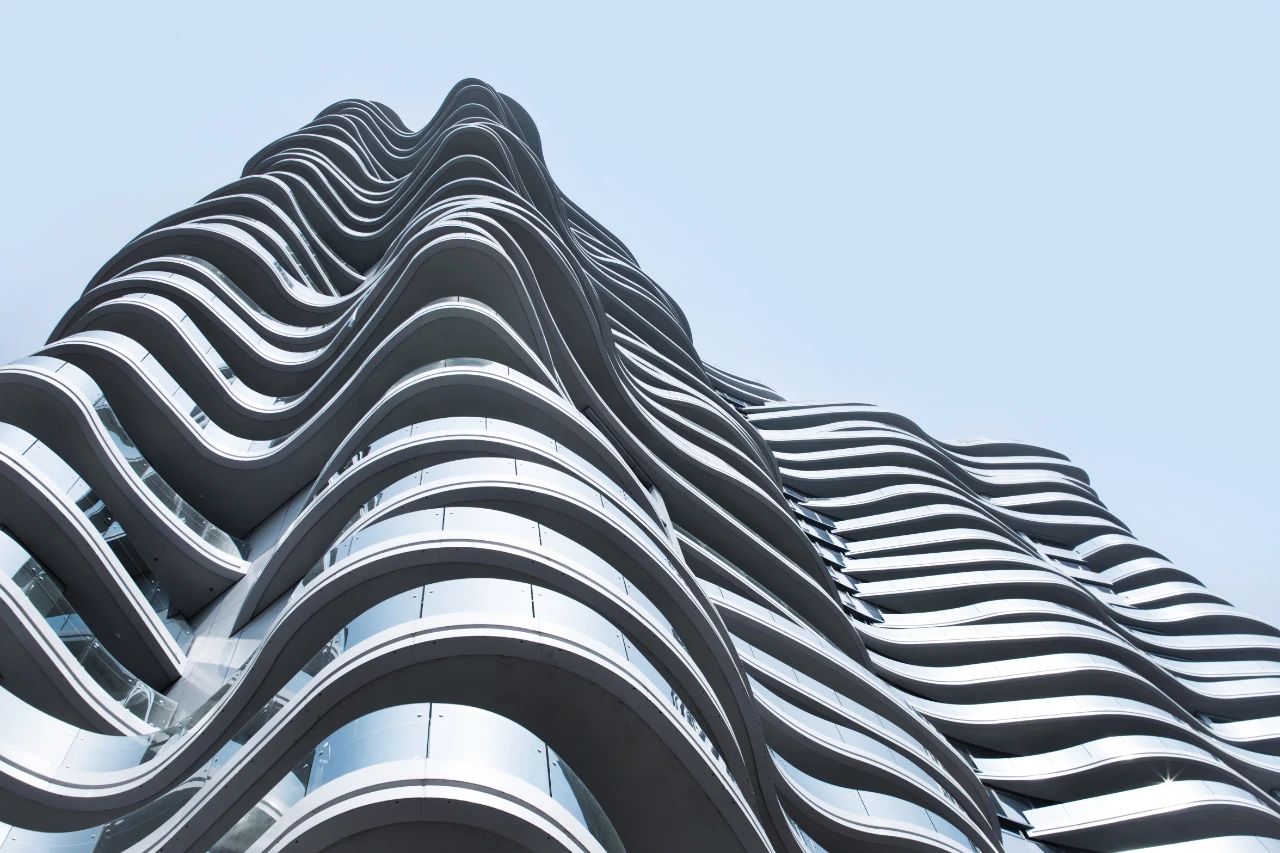

成都麓湖云龙阁
大型连续的阳台展开打造链漪立面,永恒的流动感
设计单位: 5+design ,成都万华投资集团有限公司

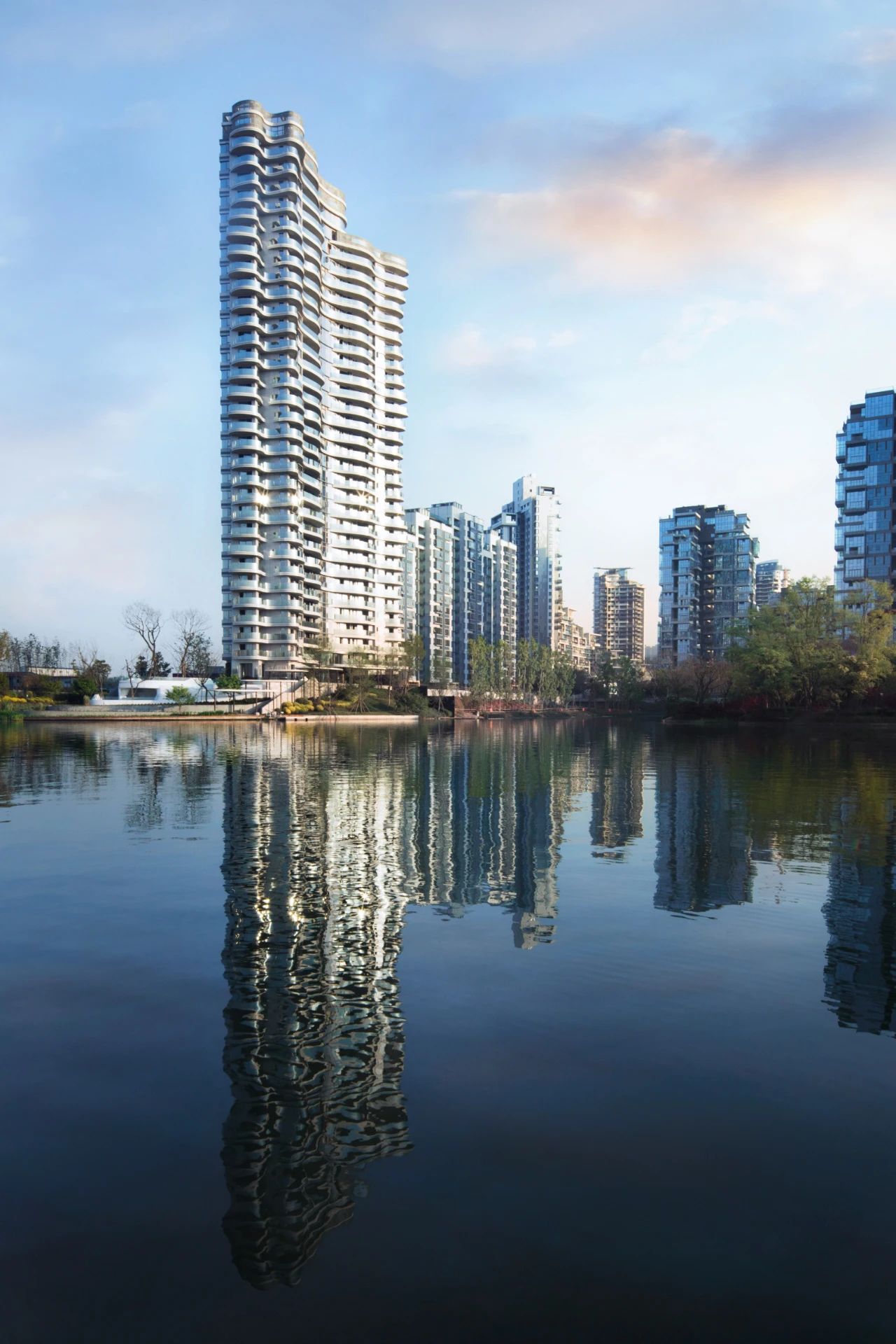

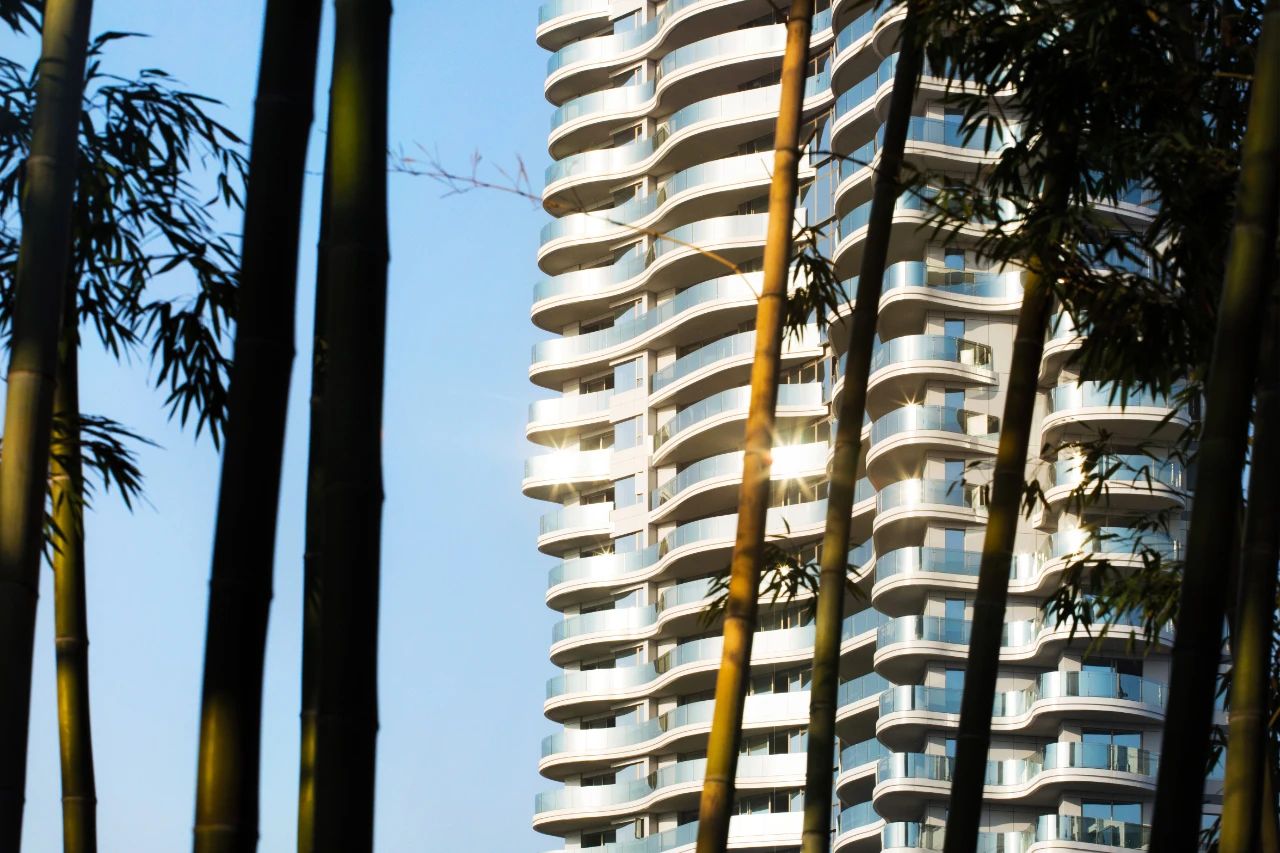

云龙阁是位于成都麓湖生态城的顶级大平层项目,设计主要以强调其白色、漂浮感的连续弧线外观为立面设计重点,同时利用大型连续的阳台展开朝向麓湖湖景的景观面。在地面层利用和整体搭配的弧线设计元素和景观融合,并打造通往水岸的景观步道。
设计以最少的阳台弧线变化达成最好的整体立面效果,使用了9个标准层的阳台变化来塑造整体形象。另外,阳台的弧线也在整体效果和施工难度的综合考虑下,严格的控制每一段曲线的弧度以及定位。
云龙阁每层均有数十种不同半径的曲面玻璃以及数十个不同曲率的曲线。从不同角度仰观建筑所呈现的建筑形态都各不相同,涟漪般的建筑造型使建筑仿佛时刻深处流动之中。

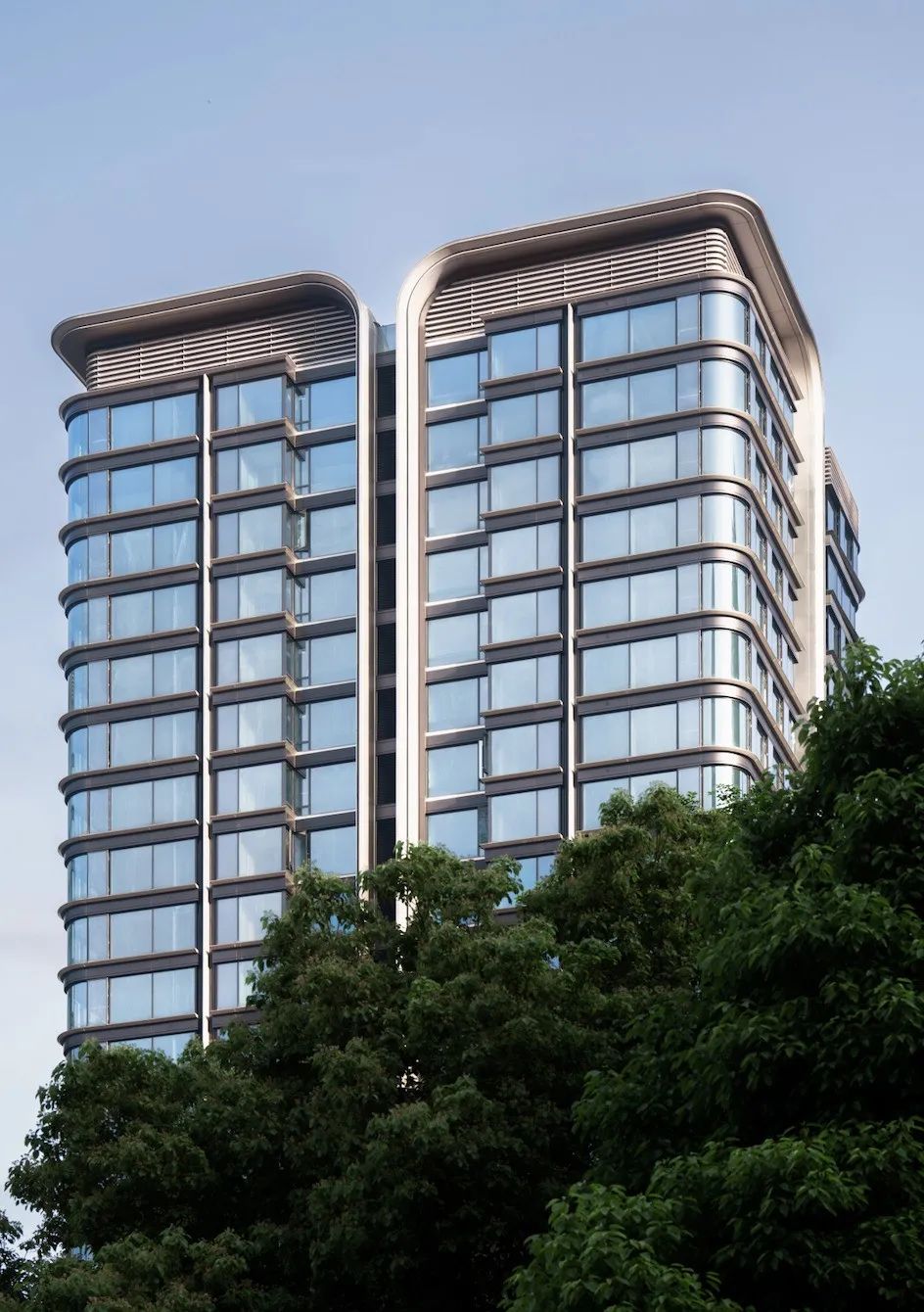

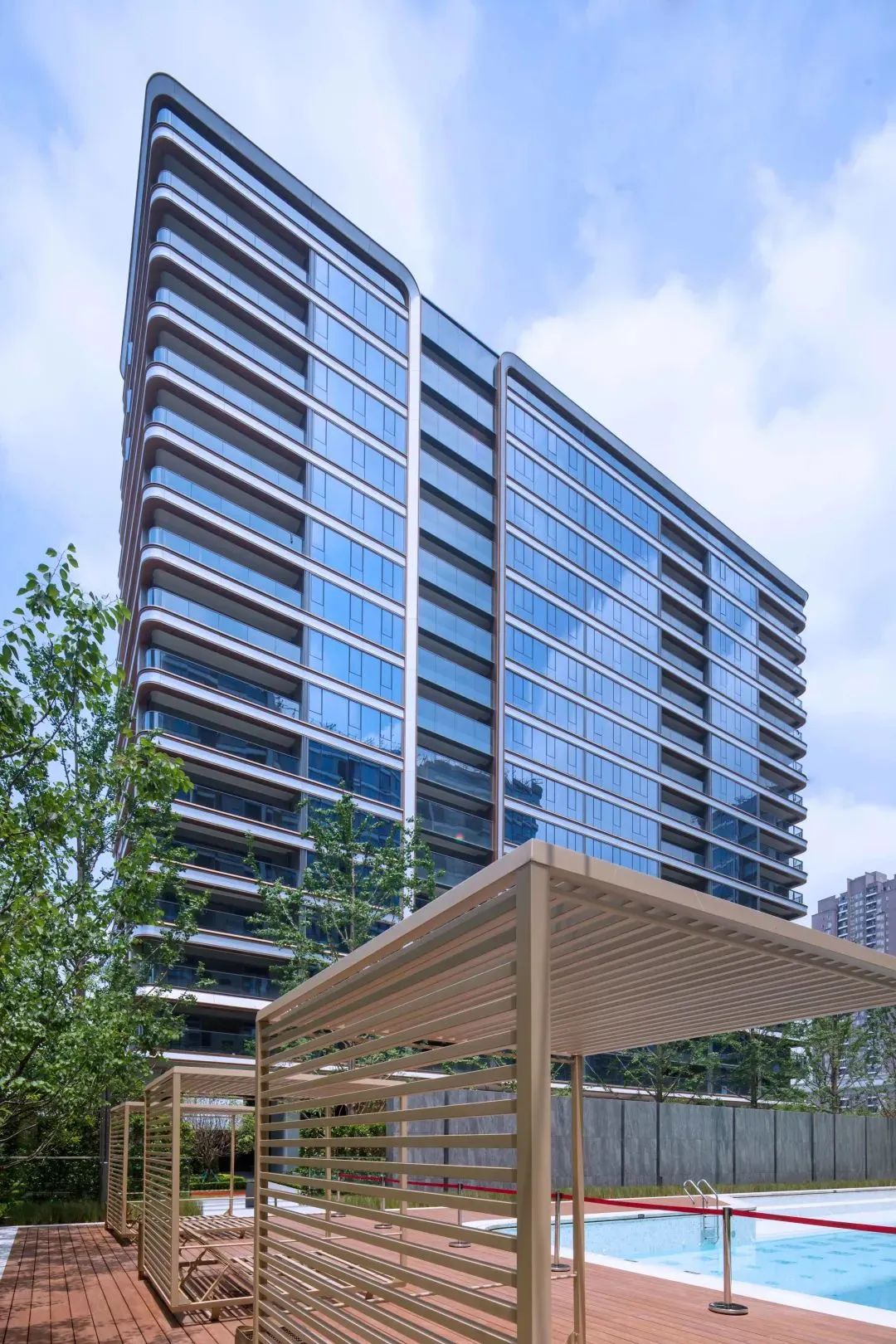

重庆融创壹号院
高级简洁有韵律的流线,打造曲面屏立面
建筑设计: 上海大橡建筑设计事务所&北京易显建筑设计有限公司
重庆融创壹号院以重庆城市地理特色为原型,对空间、建筑元素等进行解构重组,并首次将重庆山水“立”在外立面,通过在地文化的传译,把重庆的“山水”映刻在了建筑外墙,形成标准性的双C造型。
▲重庆·融创壹号院设计溯源
▲设计师手绘图

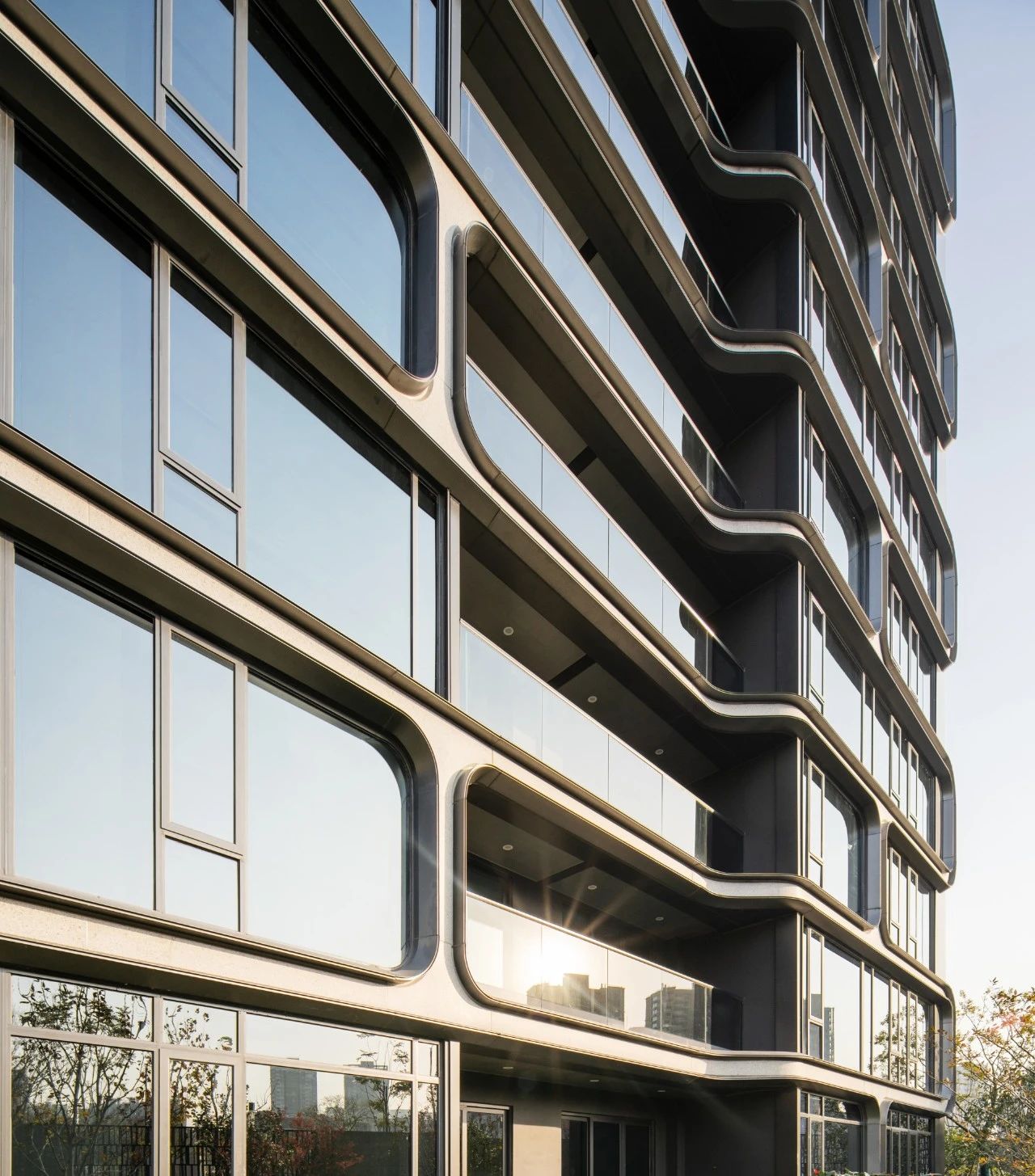

设计重塑曲线美学,利用建筑流畅的线条、曲线切面带来视觉动感,在细节上,壹号院背立面每层的铝板线条仍镶完整圈。背立面和侧立面的落地窗户采用的是镀膜、隐框的系统门窗。内里是对室内视野的一次次分析与模拟,壹号质感生活,一种新的生活剧情被建立。

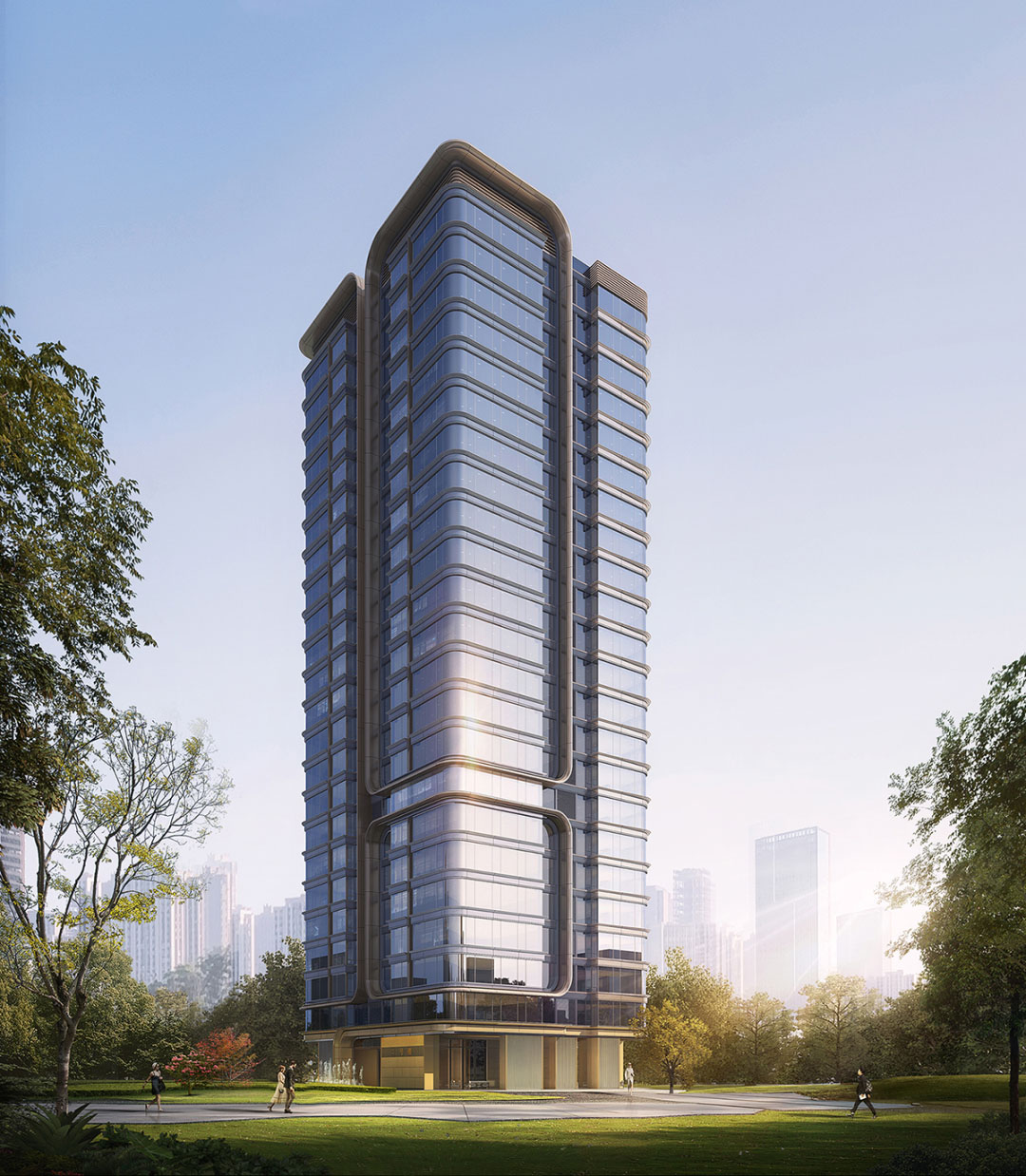

重庆融创壹号院建筑立面以蓝灰色玻璃窗,辅助融创灰、融创金色铝合线条,构成一个个充满序列感的流线造型,立面不仅有“山城”历史文化的稳重、协调,也有“水城”文化的轻盈、律动;二元对立融合之下,更呈现出现代设计的干净与简约。

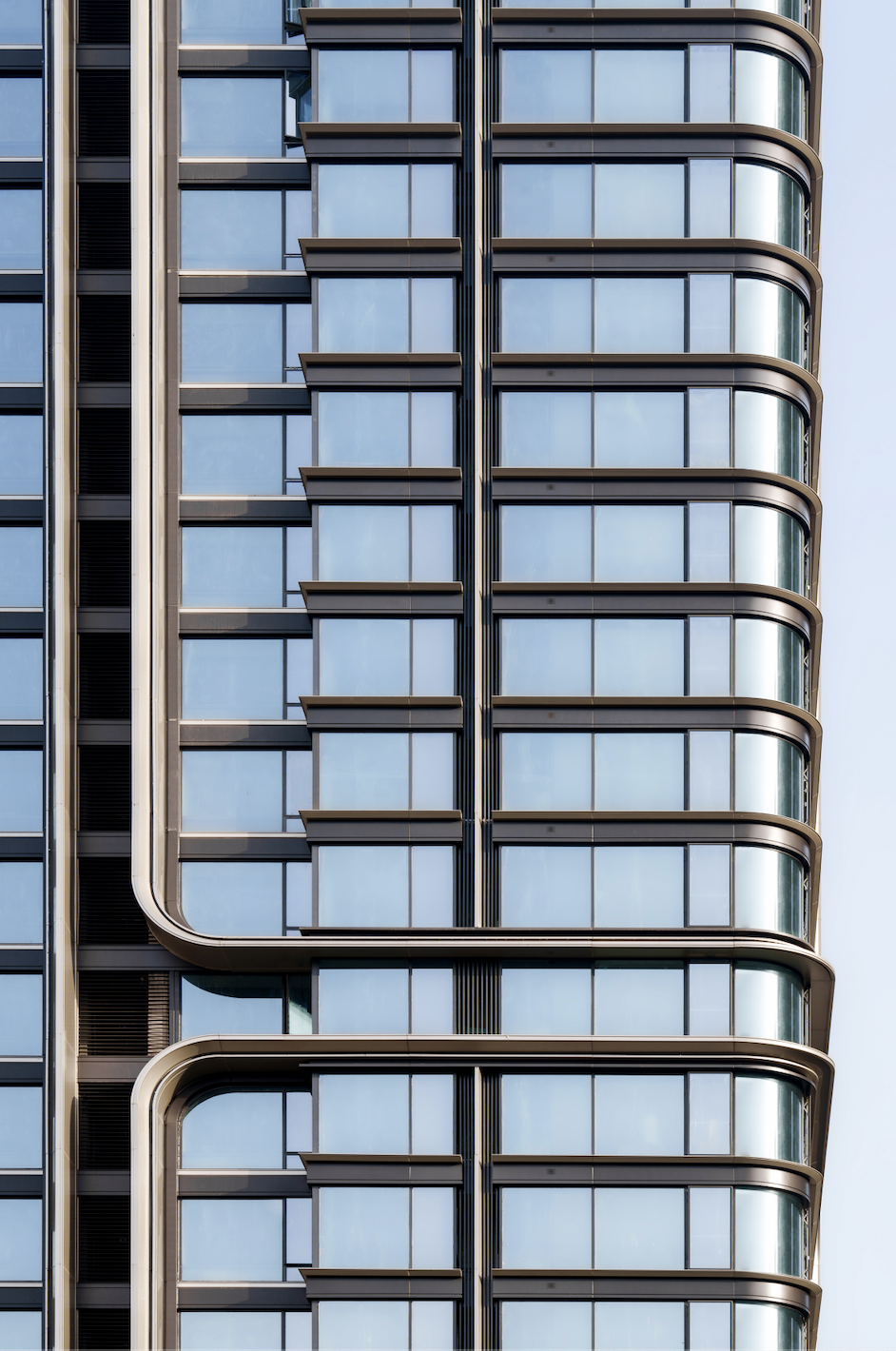

重庆融创壹号院背立面每层的铝板线条仍镶完整圈。外窗占比约0.37,外窗约2m的全隐框的设计,立面更加纯粹,像一块无懈可击的“曲面屏”。但在这“屏幕”上,又镶嵌了金属质感的横向线高级灰铝板上下以古铜金包边一一立面上延伸又弯曲的金线,一面去对抗super flat的乏条,味,一面又完美地刻画出一种秩序感。
国外篇
Eighty Seven Park

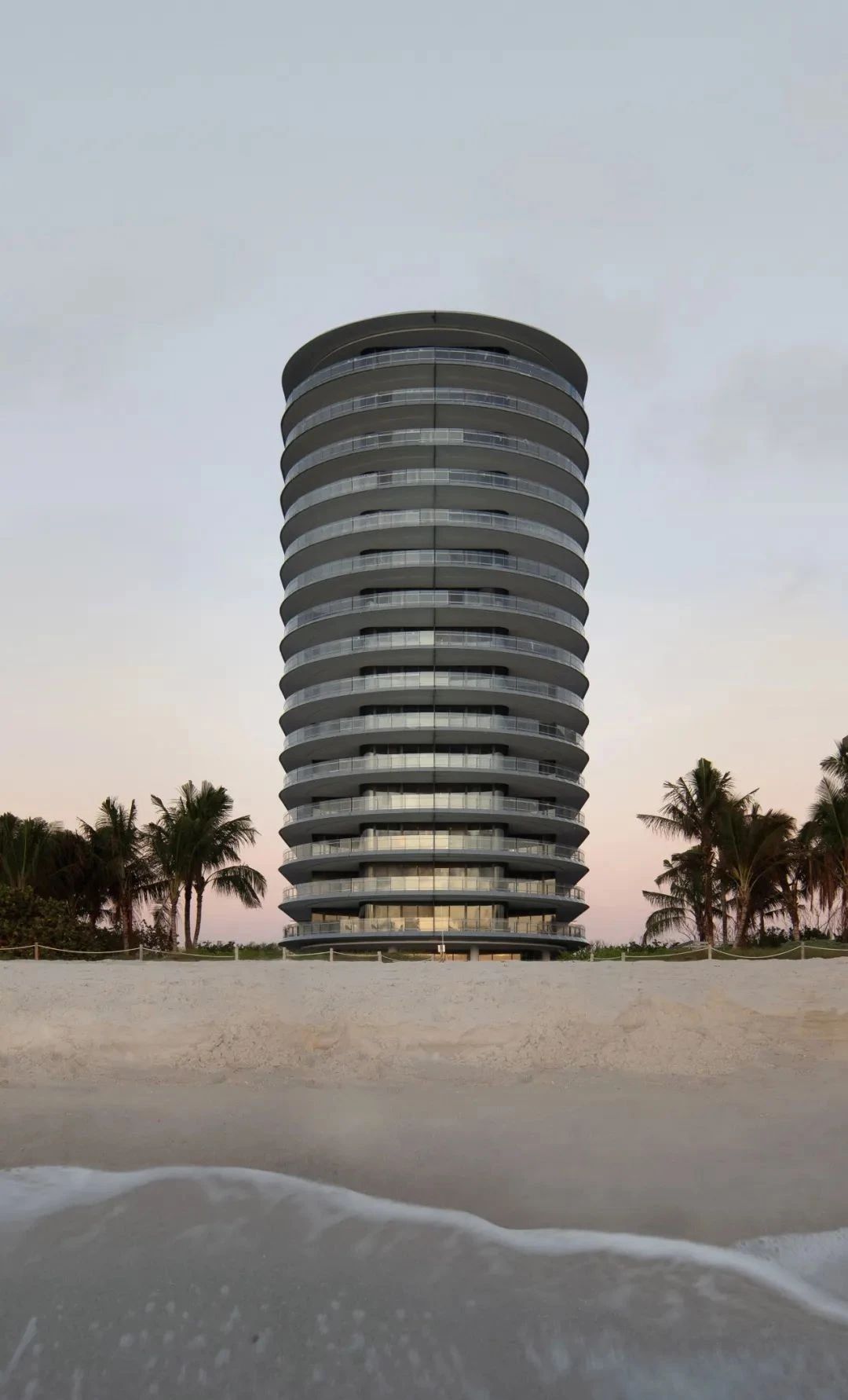

漂浮在海上的玻璃塔,自由流畅、轻盈通透
设计: 伦佐·皮亚诺

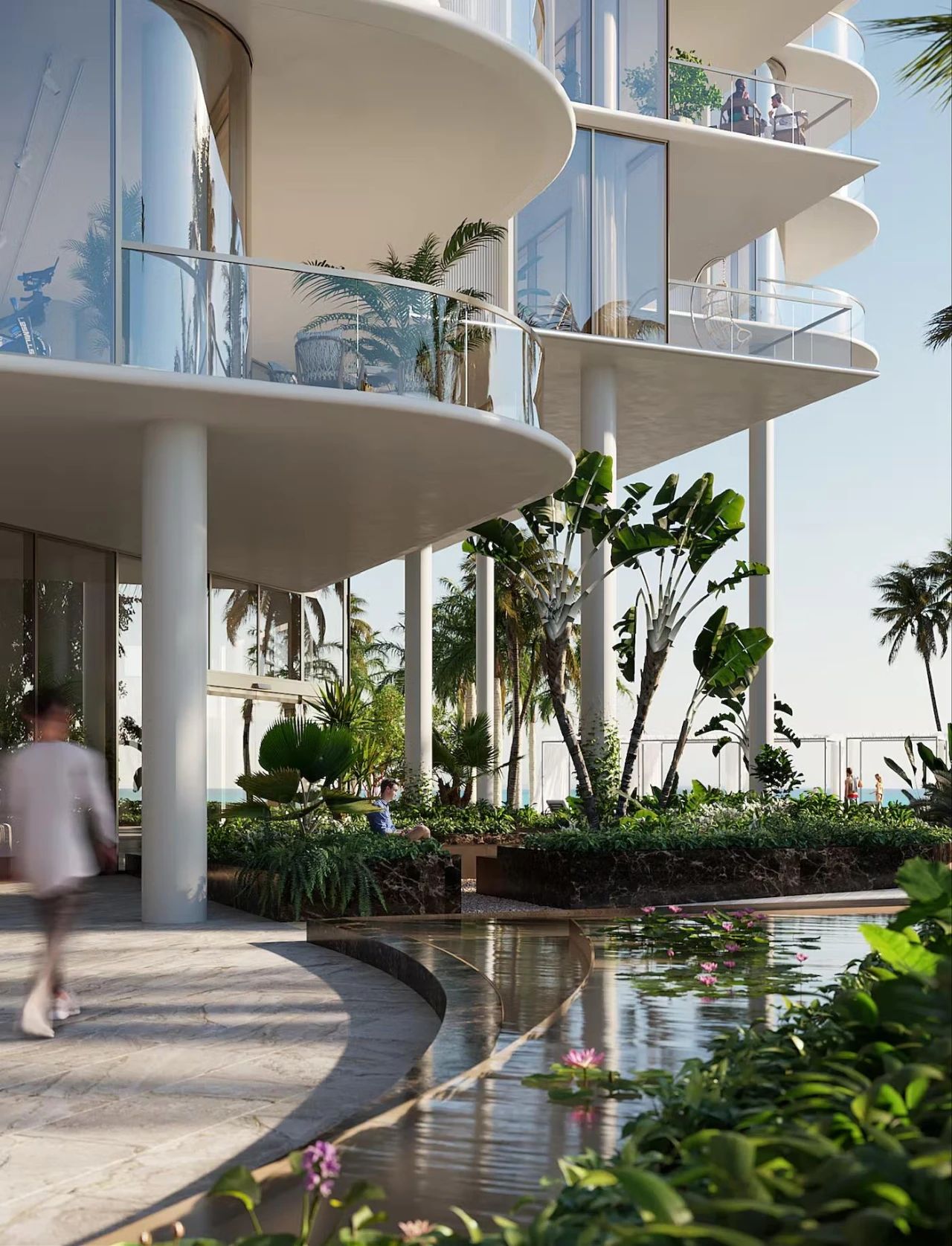

Eighty Seven Park是伦佐·皮亚诺在美国设计的第一栋豪华公寓,建筑设计的核心理念是减少存在感,让居住者用心感受周边的自然环境,设计师用极简的设计手法、流畅柔和的线条,将建筑和自然景观完美融为一体。
自由流畅的建筑构造给人柔和的视觉感受,优雅的曲线带来韵律美感,搭配大面积的玻璃,建筑体量更加轻盈通透。
项目最大的特点是3 60°环形大阳台设计,采用县挂式的楼板结构,各层的玻璃幕墙让视线毫无阻碍,看起来就像是漂浮在海上的玻璃塔。

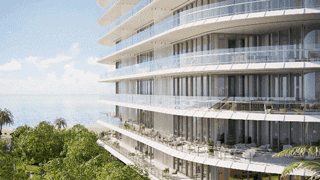

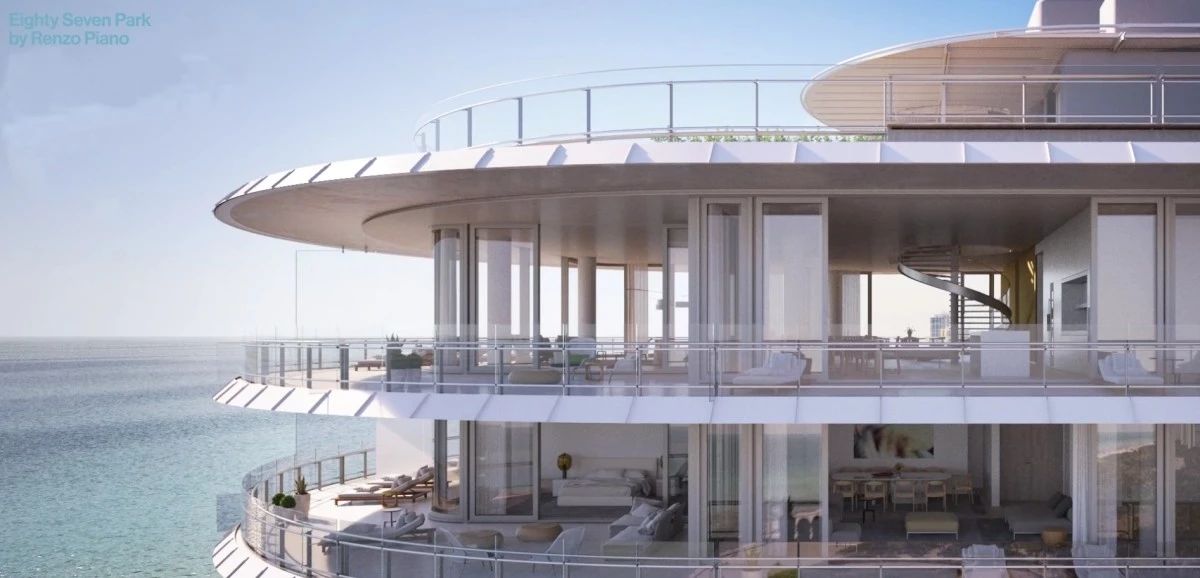

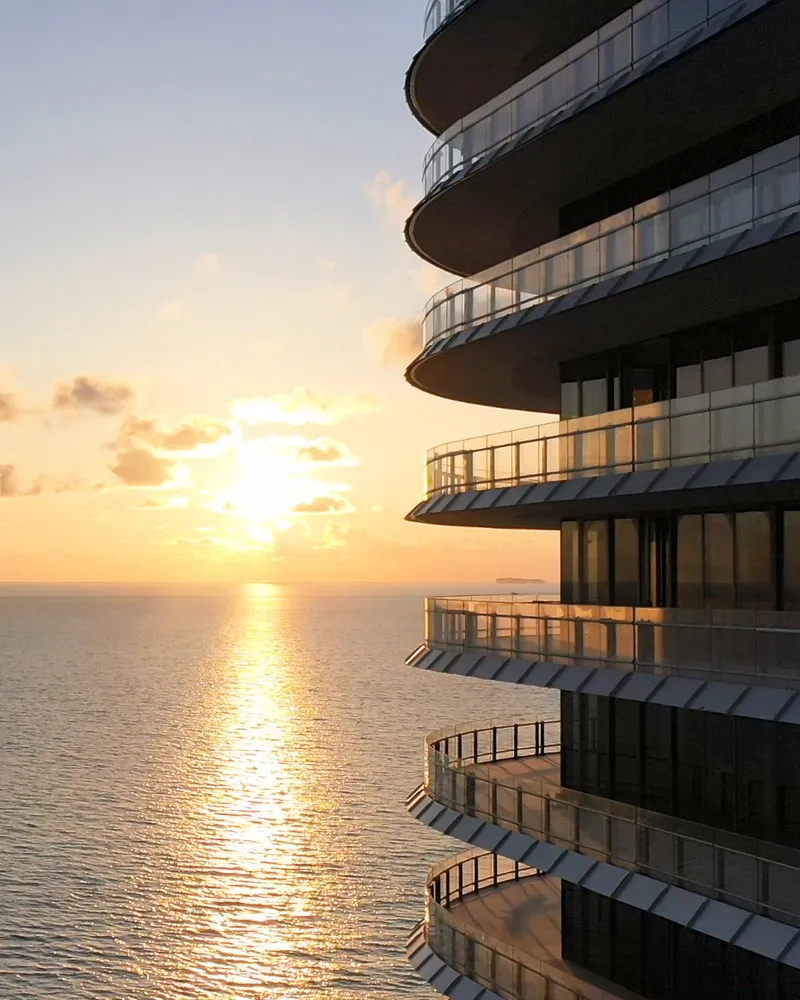

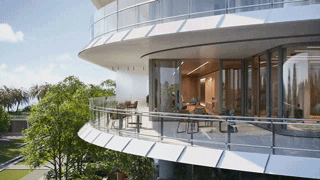

▲360°环形大阳台

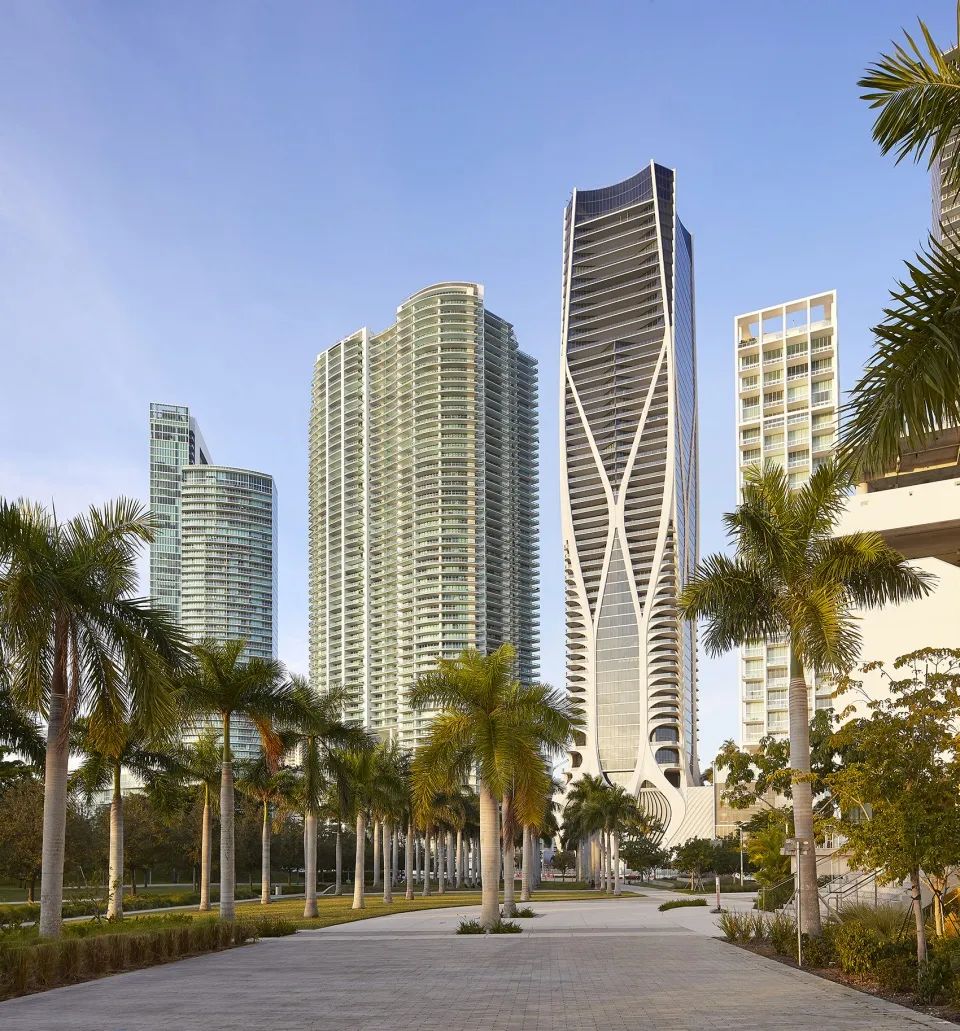

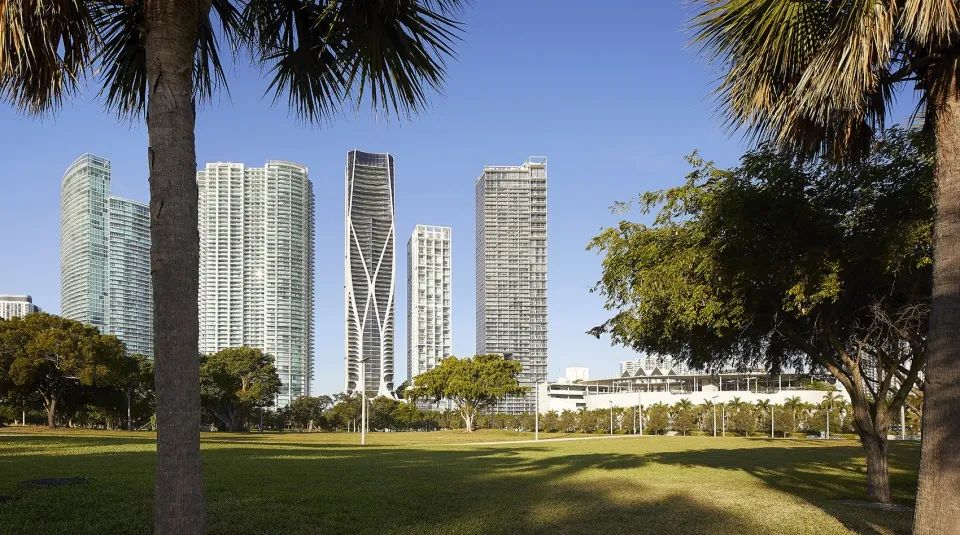

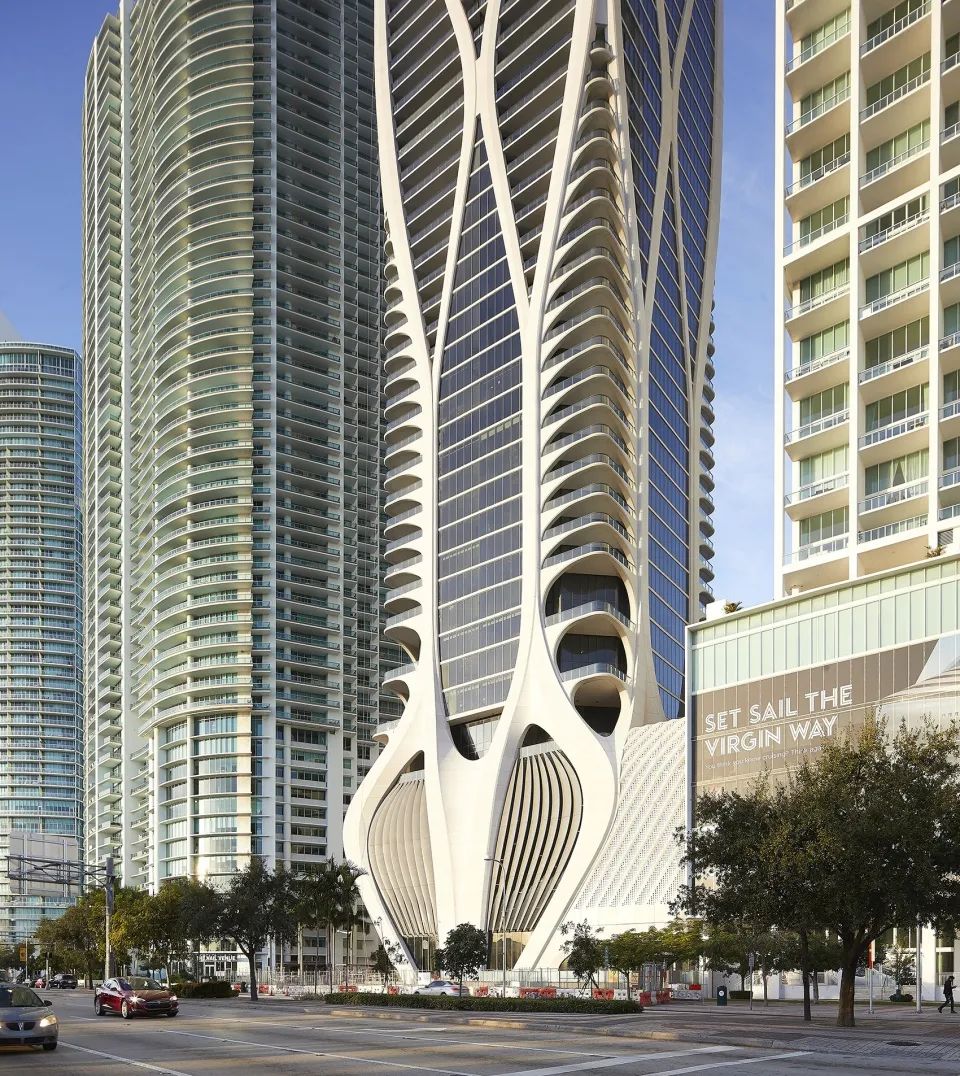

One Thousand Museum
外部网络骨骼+流线元素
设计: Zaha Hadid Architects
设计延续了扎哈·哈迪德事务所对高层建筑的研究,使流动的建筑形式表达与运用在整体结构上的工程学形成高度统一的关系。

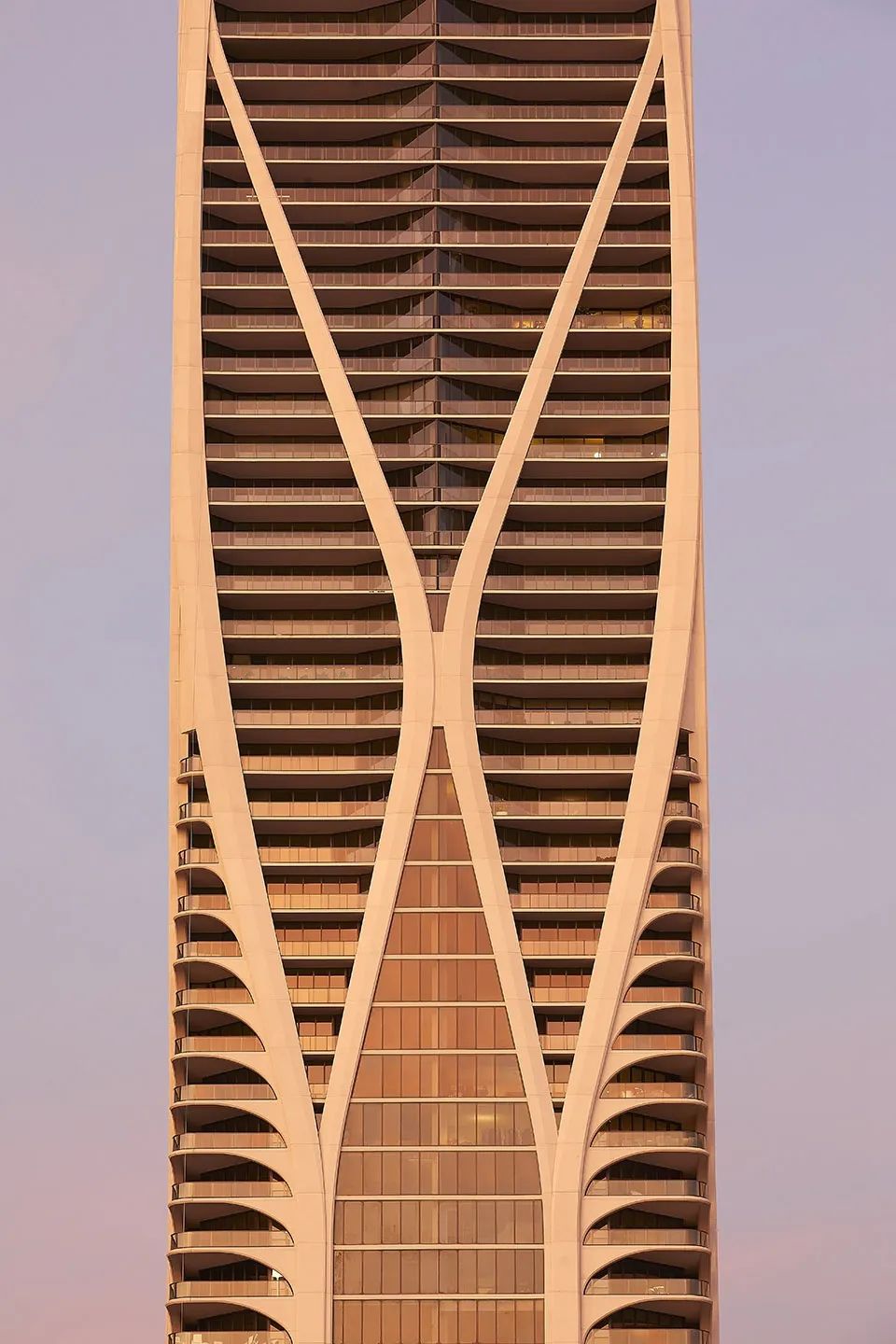

混凝土材质的外部骨骼通过由流线元素构成的框架网络将横向支撑与纵向结构融为一体。建筑框架从顶到底保持了高度的连贯性,基座部分的立柱在上升的过程中于拐角处呈扇状展开,形成坚固而通透的“风道”,能够经受迈阿密的强风。弯曲的支撑结构形成括弧状的托架以抵御飓风的侵袭。
▲混凝土骨骼细部
▲基座部分的立柱在上升的过程中于拐角处呈扇状展开
▲弯曲的支撑结构形成括弧状的托架以抵御飓风的侵袭

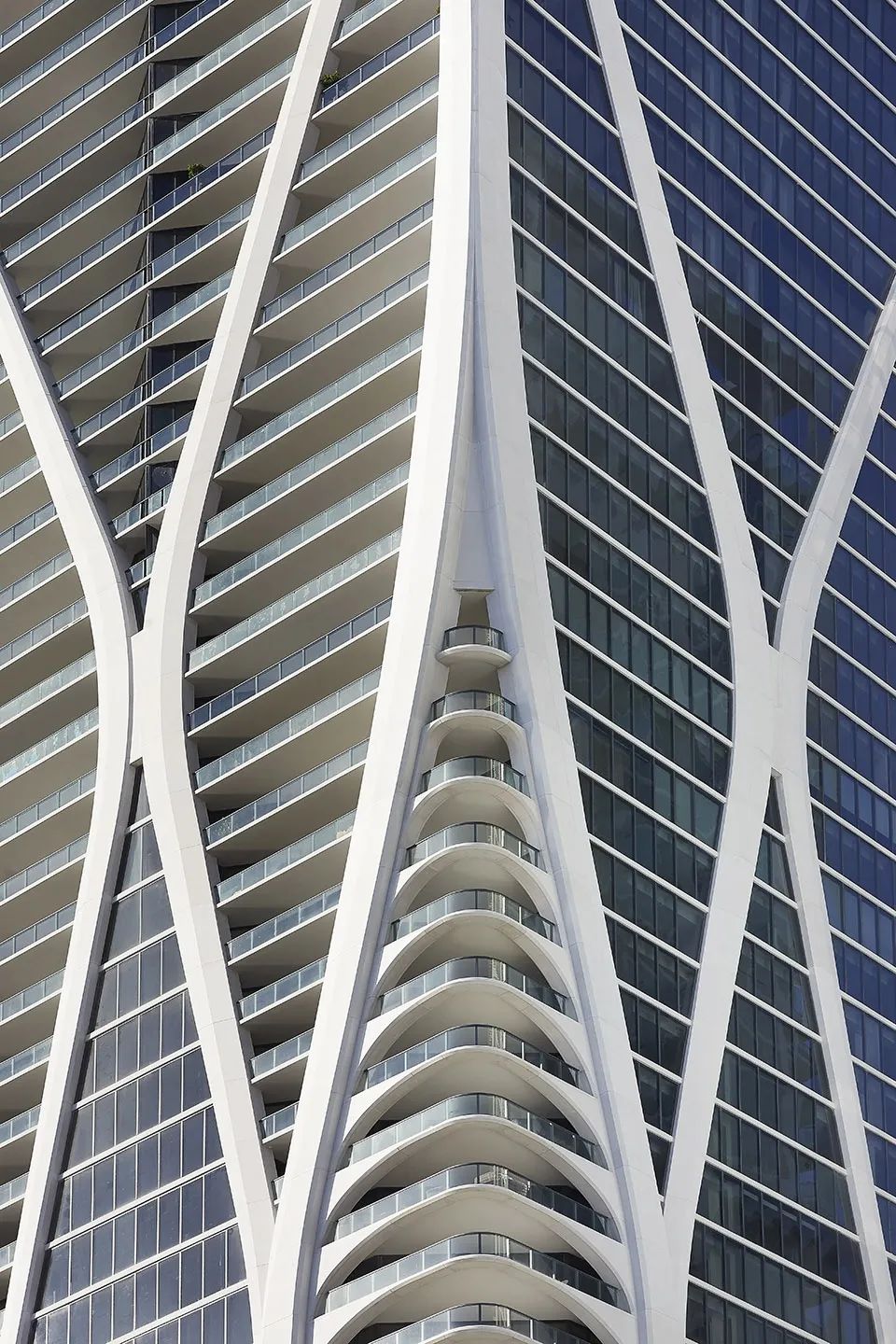

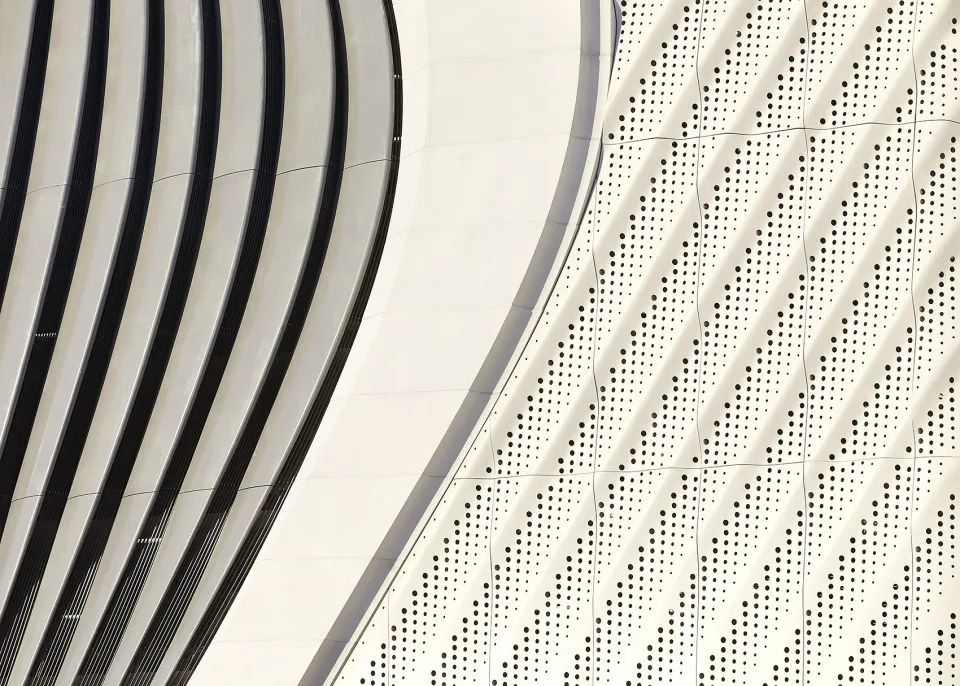

▲立面细部

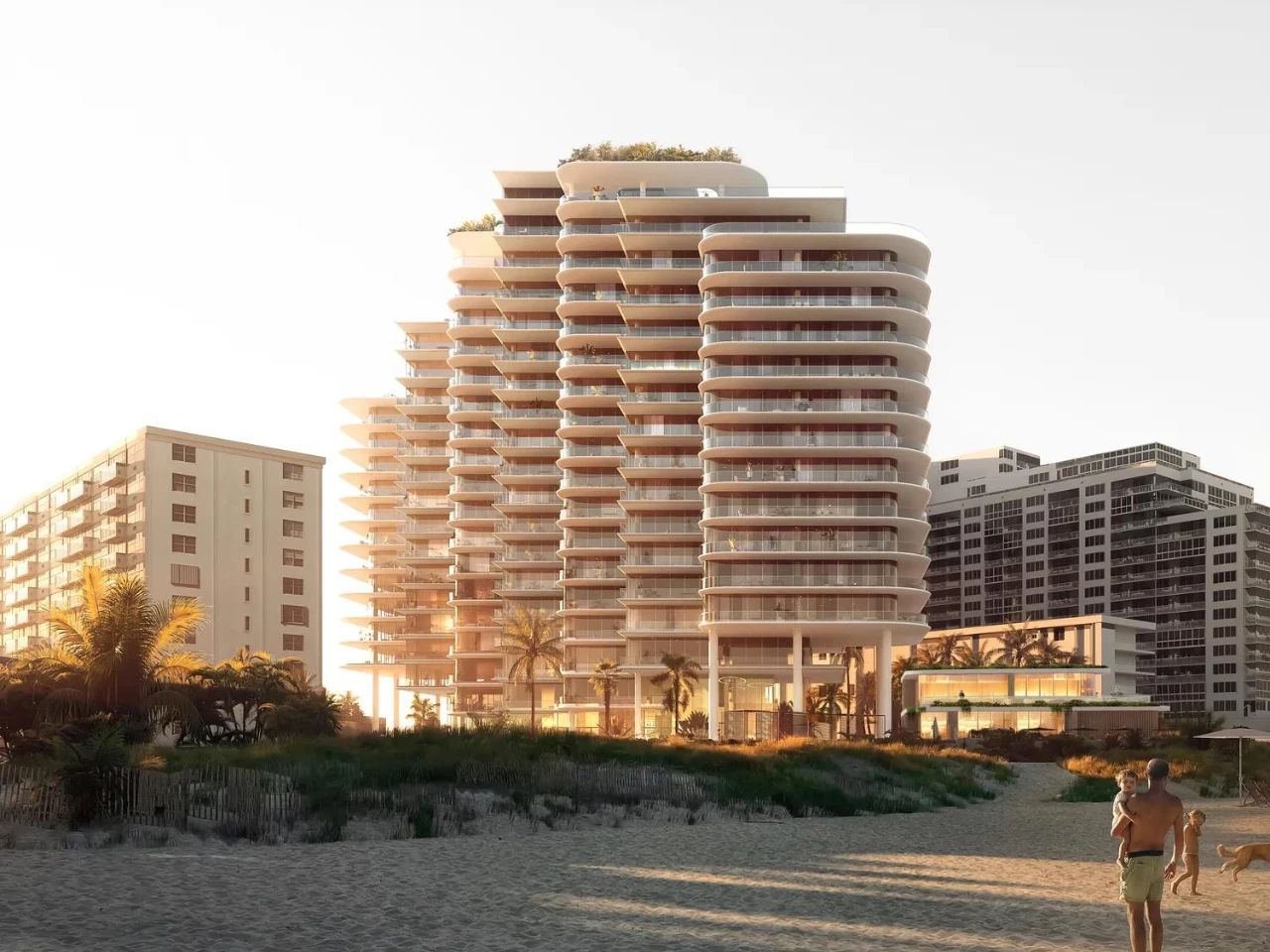

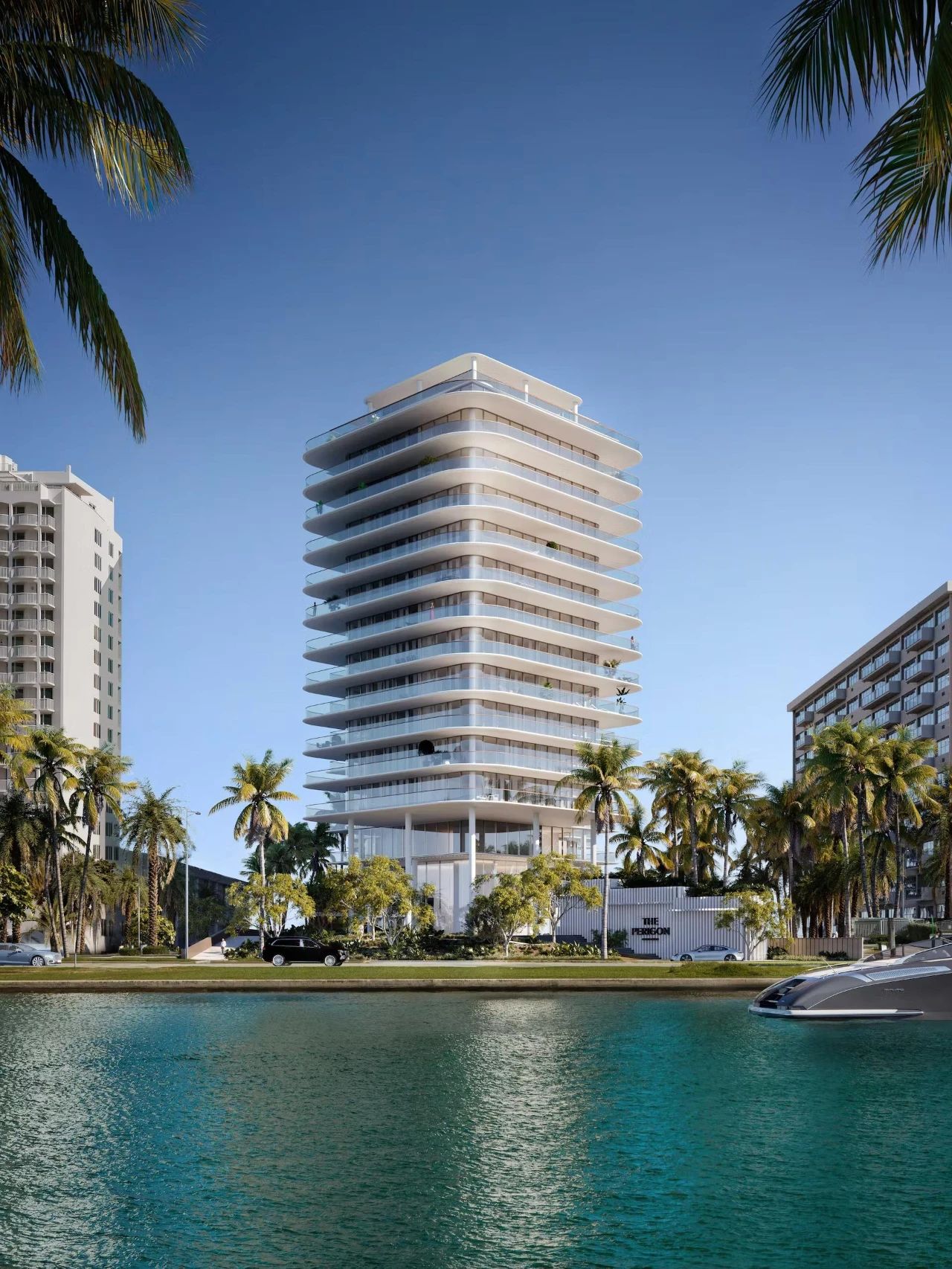

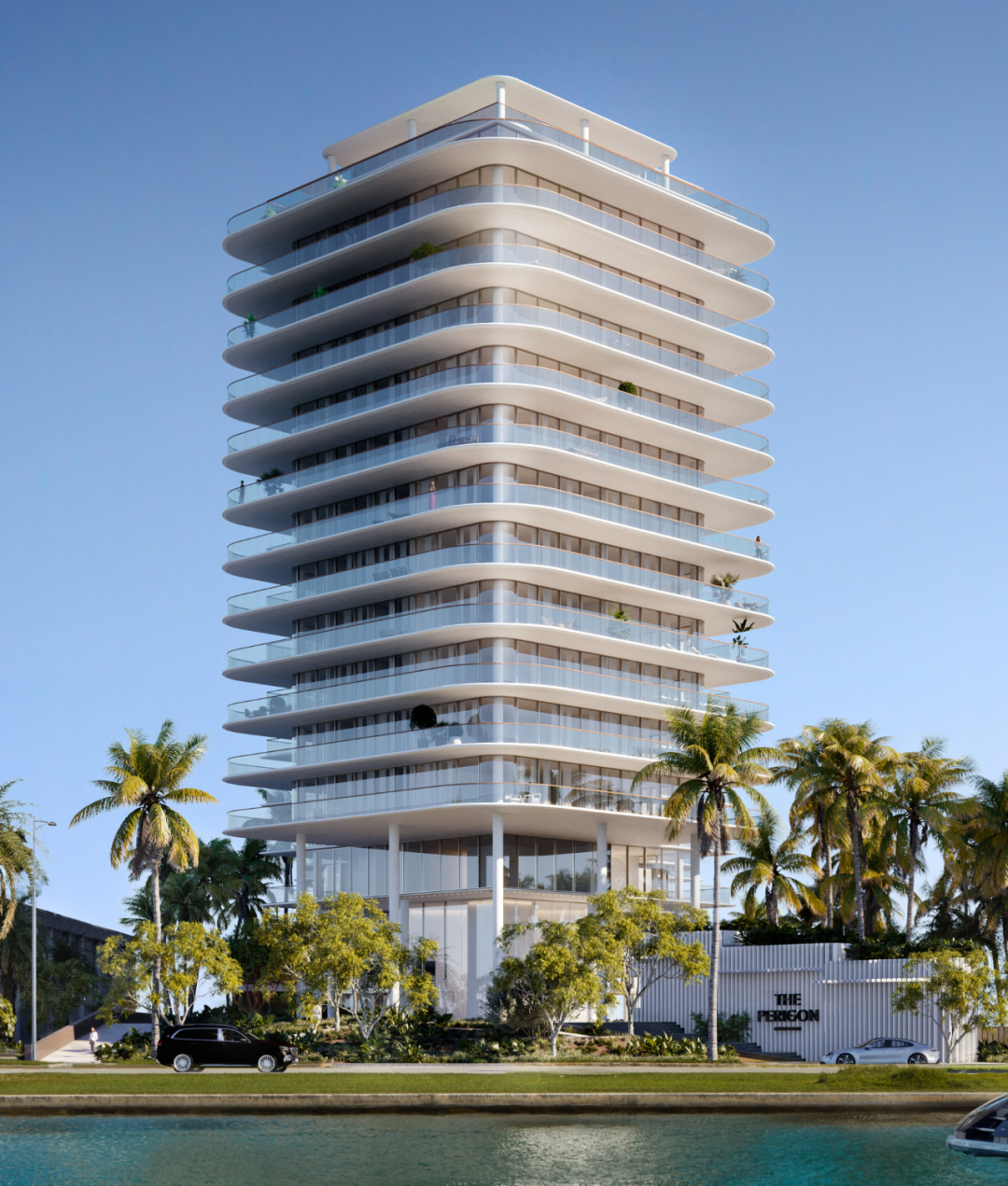

The perigon住宅
简洁线条+有机曲线的动态组合
设计: OMA

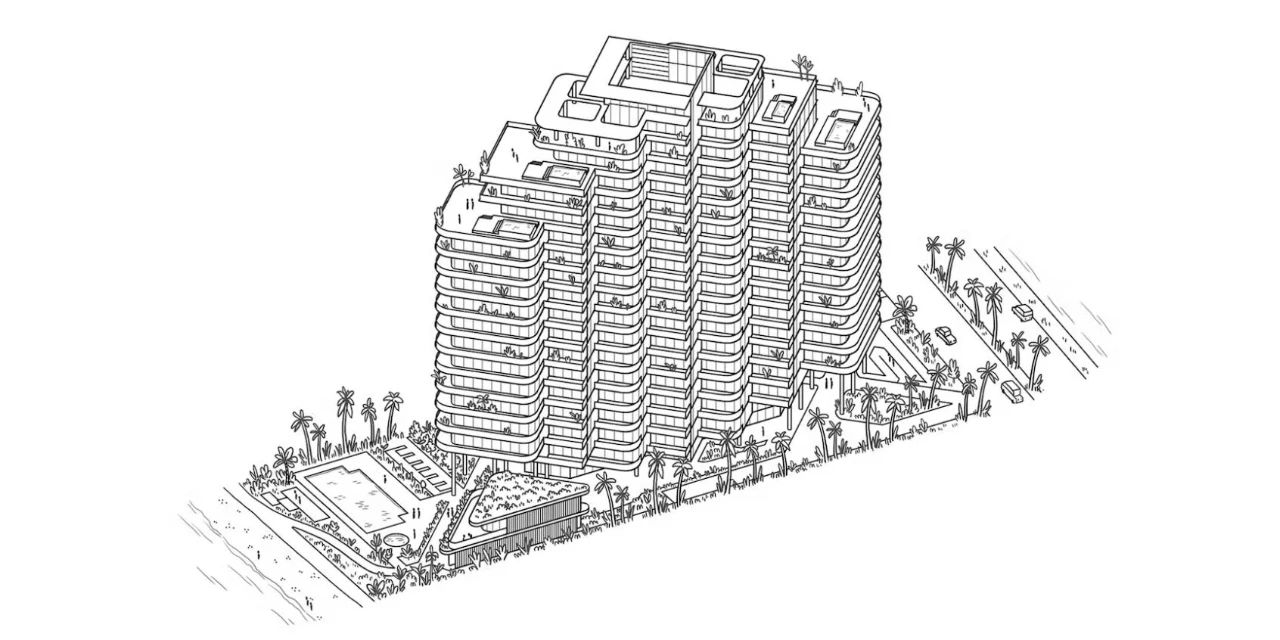

The perigon层高17层,共包合了 83个住宅,每栋住宅都以简洁的线条和有机曲线的动态组合为特色,周围种植了大量的棕桐树,开放的自然景观融入其中,与建筑的外观相得益彰。
住宅采用独一无二的阶梯式建筑外观,层次分明,高低错落,塔楼之间的有机正交交会,产生直角和曲线的露台结构,两者之间形成微妙的对比。
建筑设计以每层弯曲的露台为特色,这些露台也将作为下方住宅的遮阳棚。细长的柱子、流程简洁的线条和超宽的露台,让整个住宅看上去轻盈、通透,营造出和谐统一,光影横叠的居住氛围。

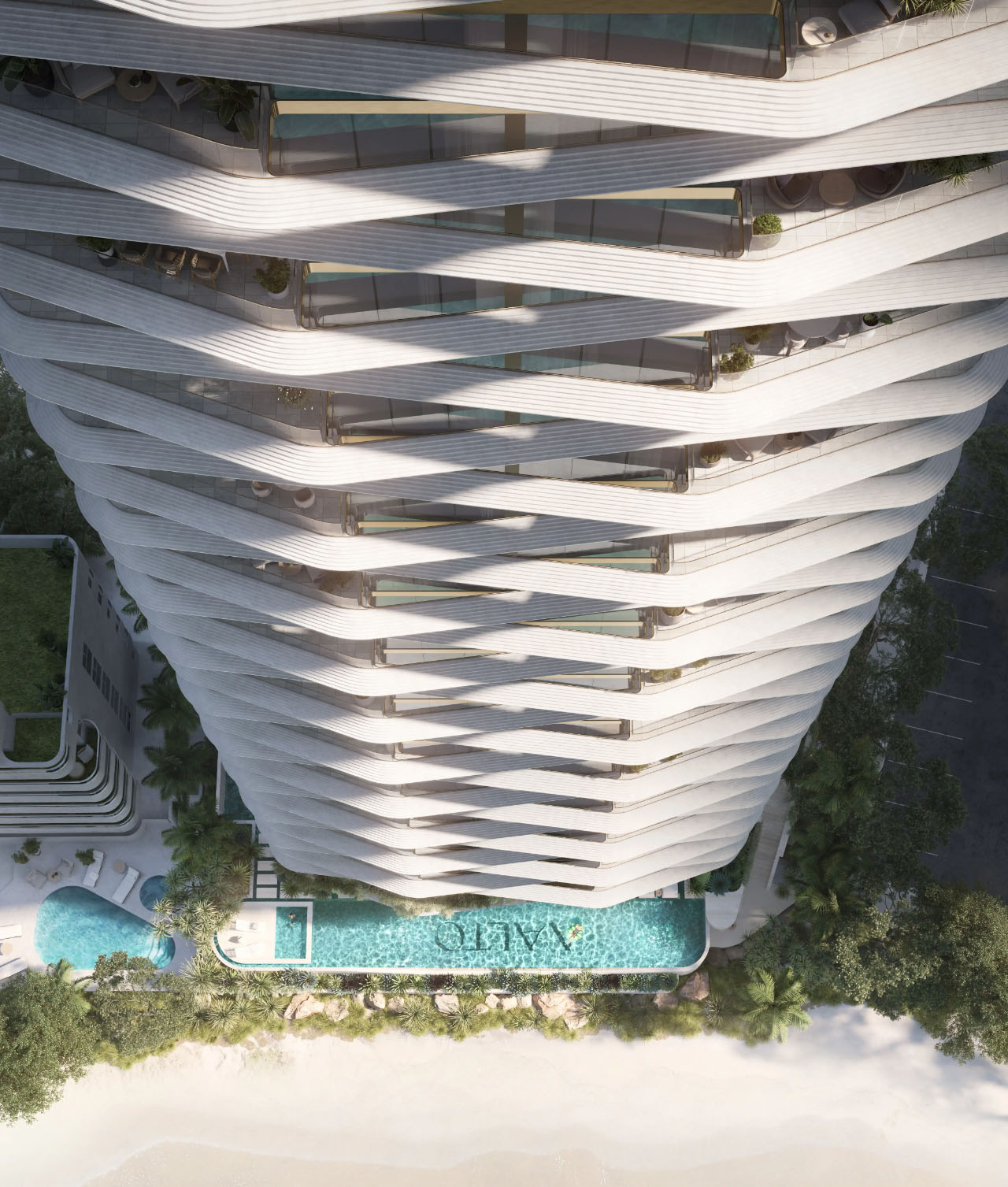

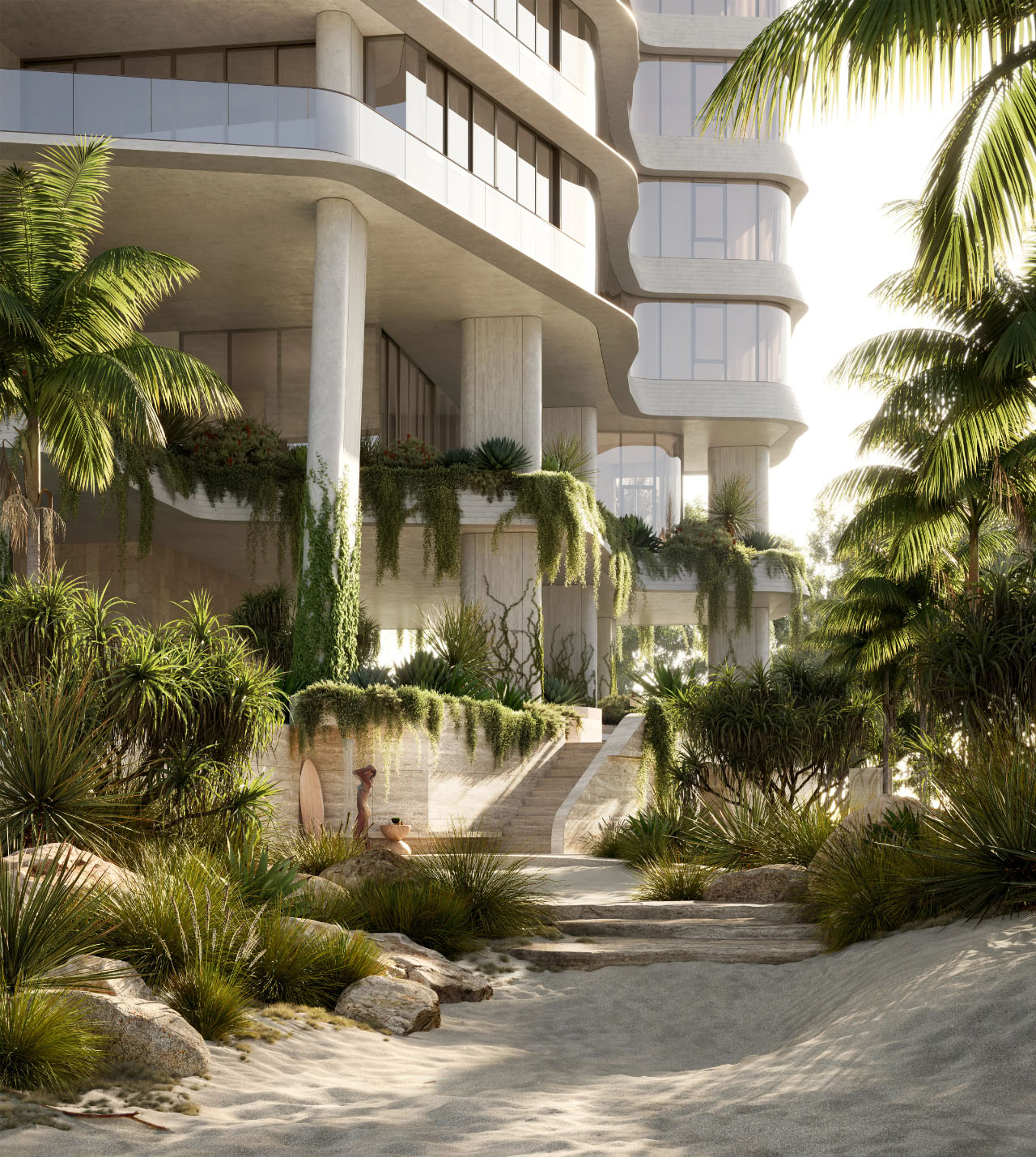

澳大利亚AALTO住宅
曲线堆叠+阶梯式设计
设计: Conrad Gargett

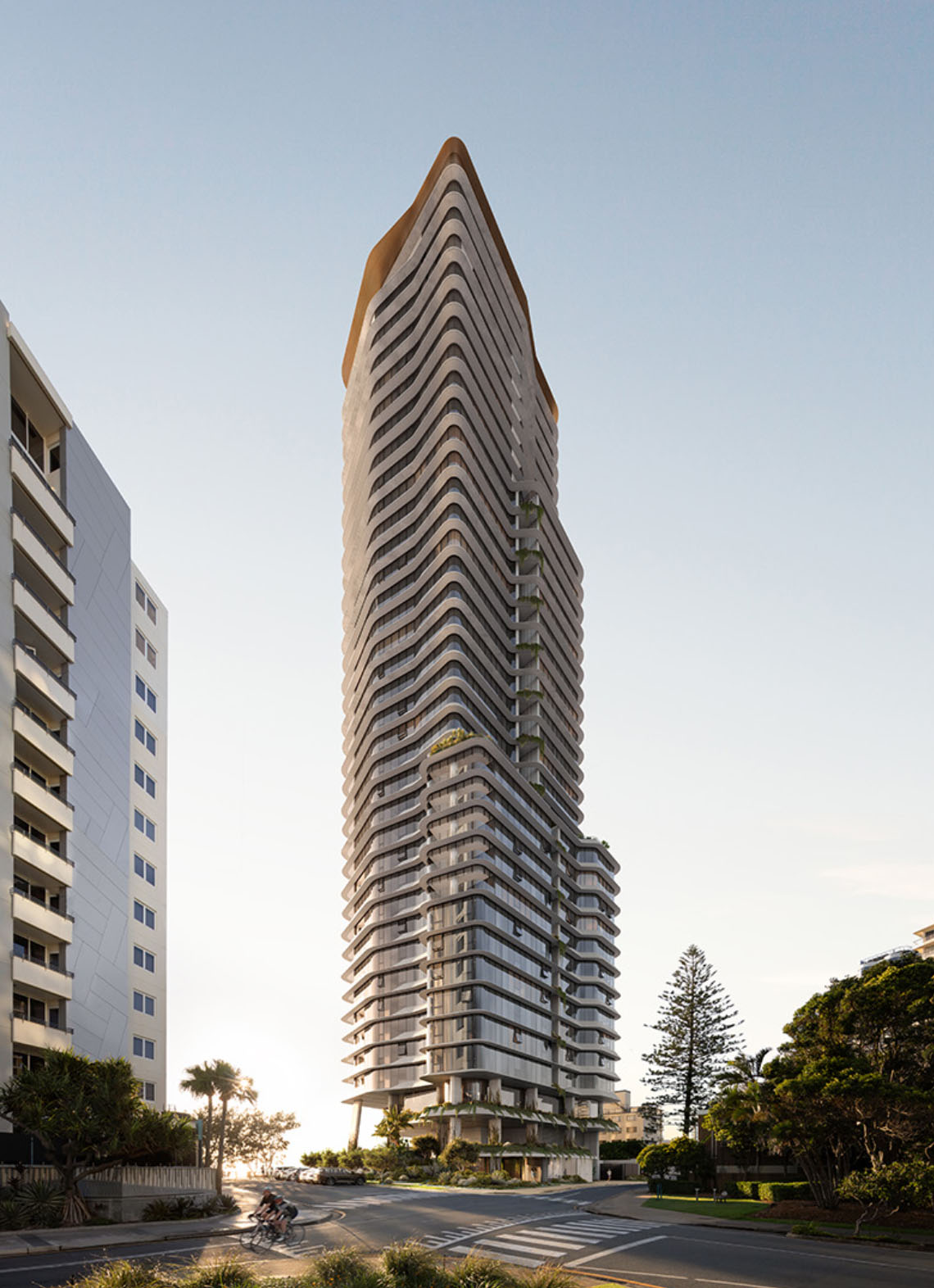

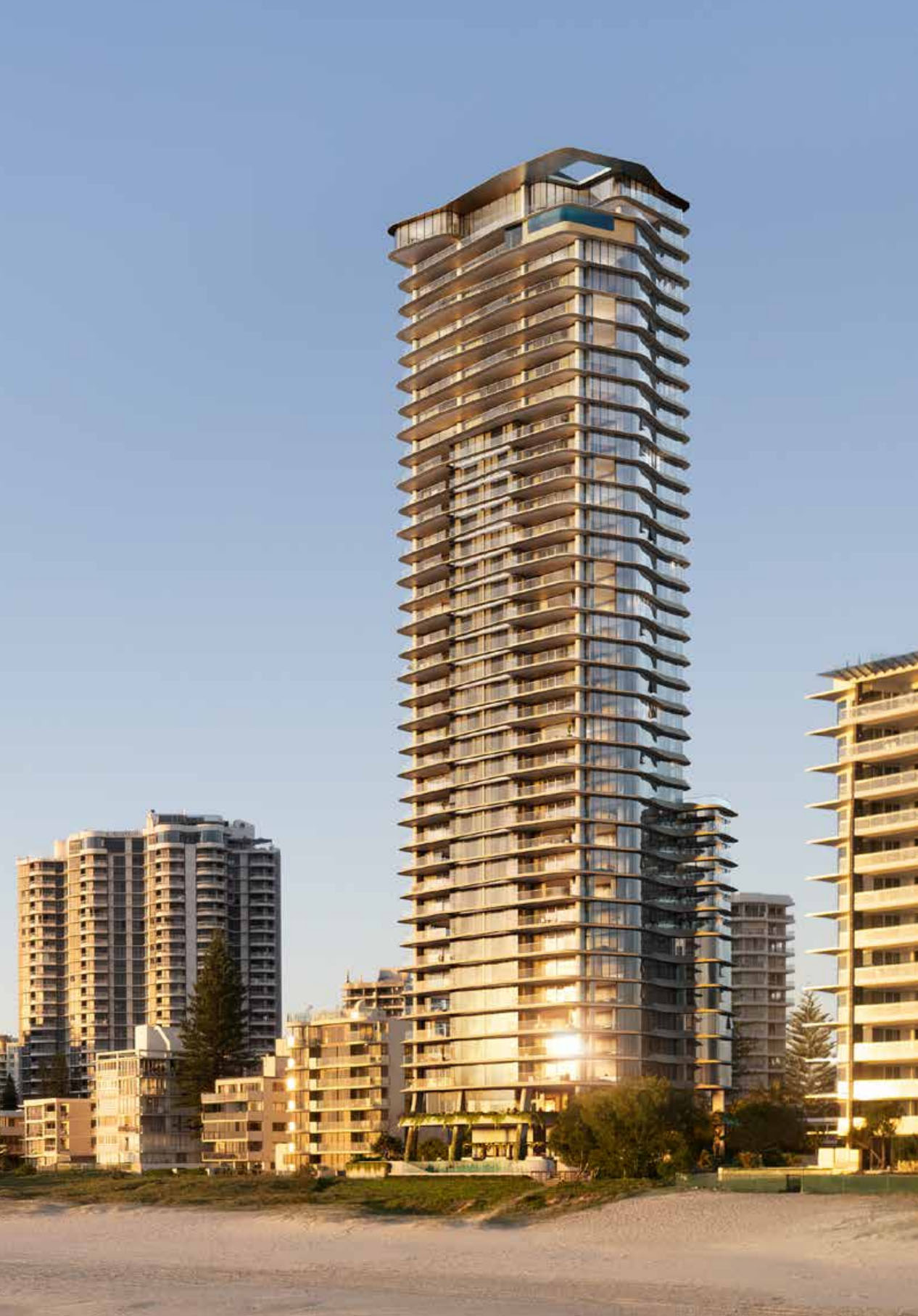

建筑由 Conrad Gargett 设计,楼高 38 层,前后楼身做了不一样的造型设计。朝向海的一侧交织的立面层次分明,多维度的阳台井然有序地穿插其中,让几乎每个住宅都有 260°~360%的视野。朝向城市街区的建筑立面,呈阶梯式设计,创造出堆叠的错落美感,也让建筑下方呼应周边的建筑,视觉上看起来也更加[稳固]。

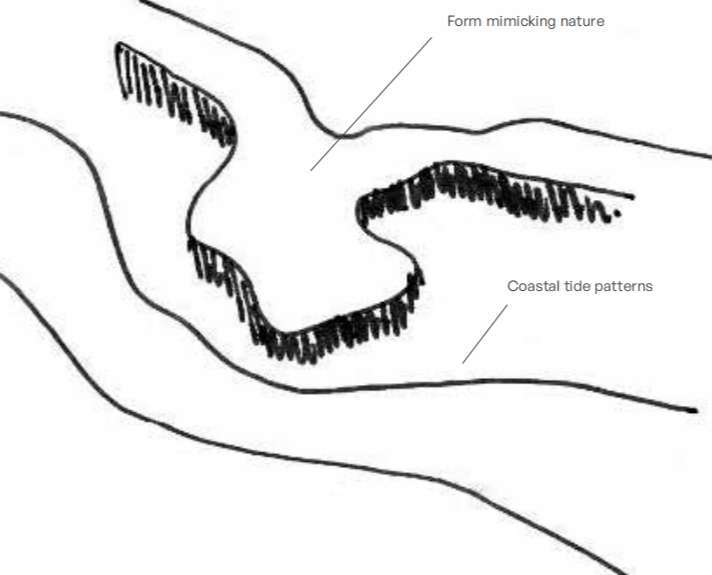

▲立面造型设计草图

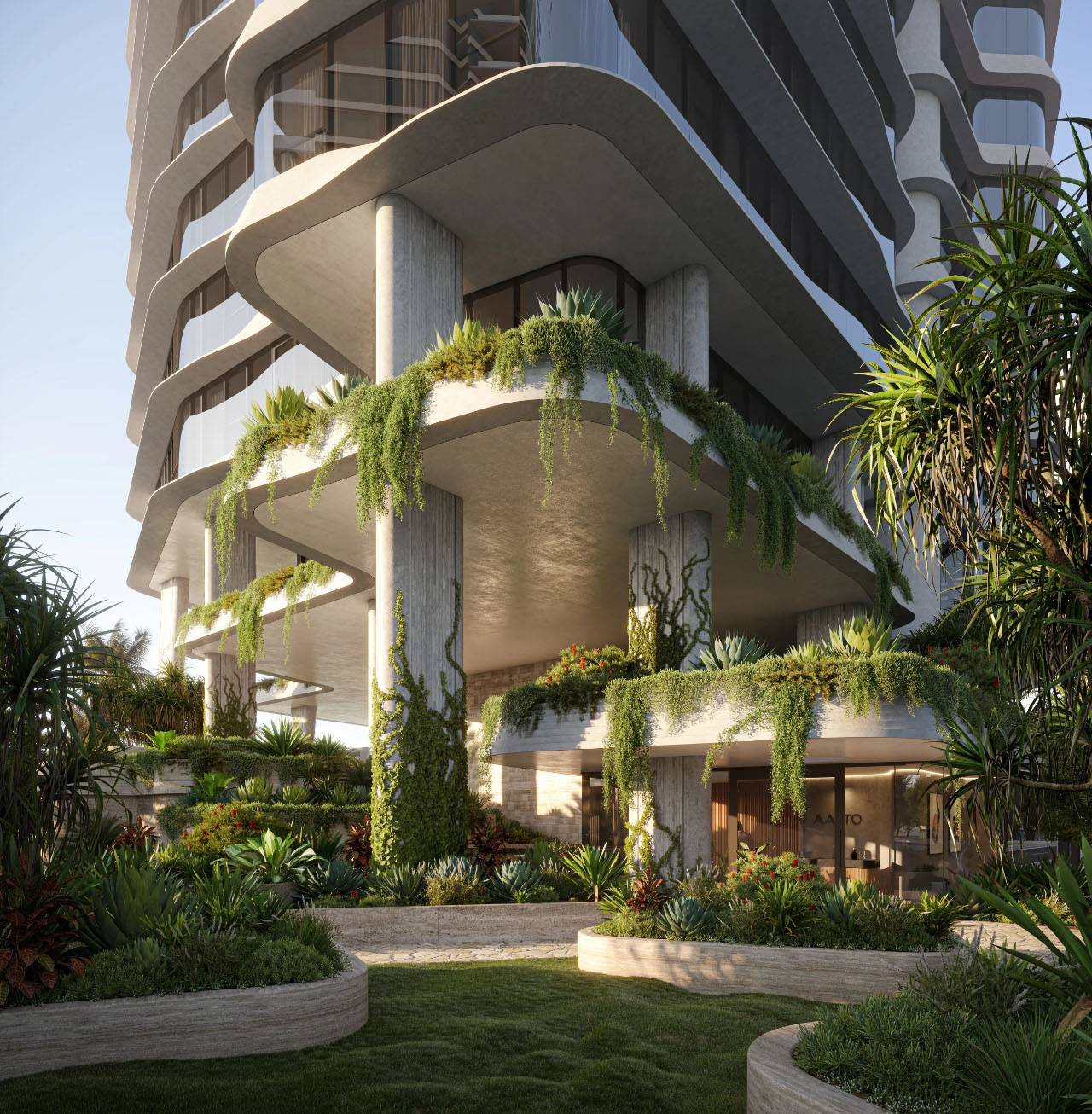

建筑 1~3 层做架空层设计,独具特色,再融入各种绿植,让内外空间相互渗透衔接过渡得更加自然。
