随着玻璃生产及深加工技术的发展,玻璃在建筑上的应用已经上升到了新的高度。玻璃的运用也从早期的以采光通风为主要目的的窗户、幕墙等,拓宽到内外墙装饰、屋顶、地板等部位,甚至成为结构材料。玻璃也从追求透光可视的纯功能材料,发展为无所不能的内外装饰材料。今天大才子就分享下建筑中常见的玻璃加工工艺都有哪些?
01.镀膜玻璃

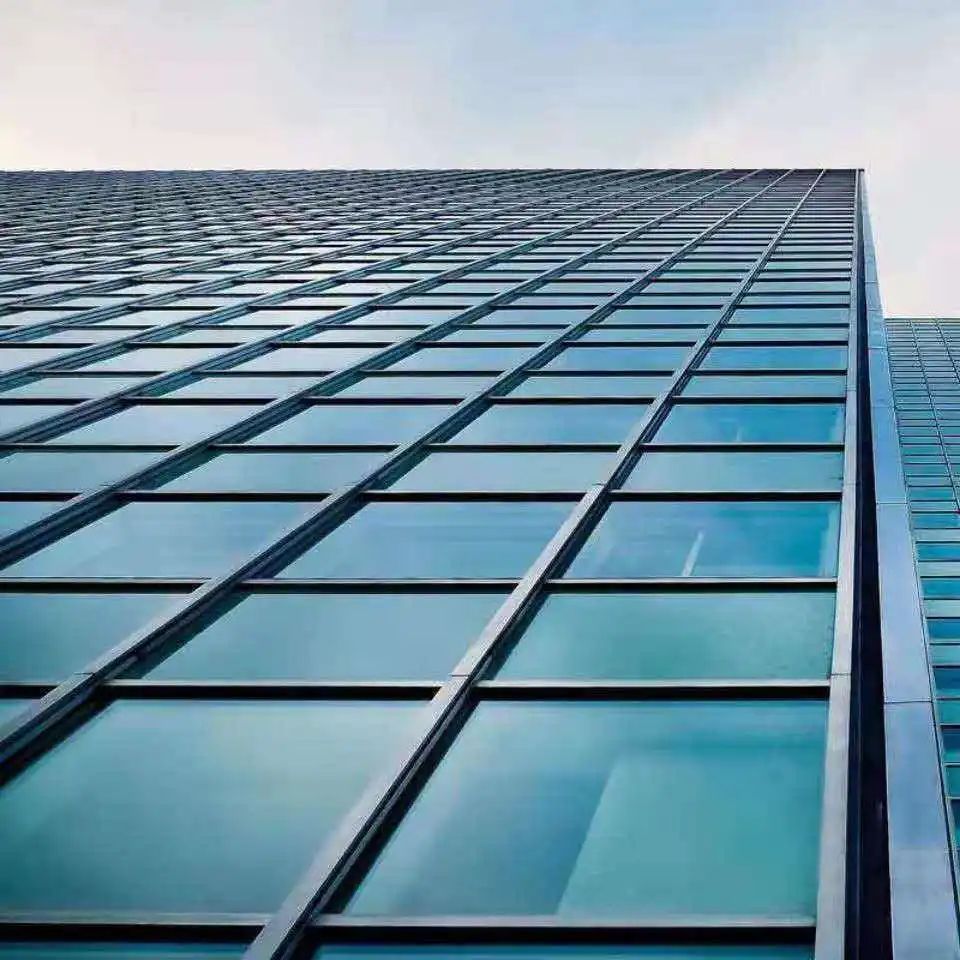

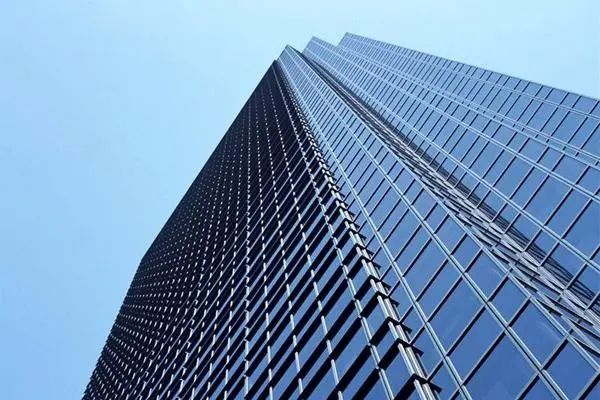

玻璃镀膜是一种在玻璃表面涂镀一层或多层金属,非金属、合金或金属化合物薄膜的工艺,包含热反射玻璃、低辐射玻璃(LOW-E)。
其作用是隔热隔紫外线、节能效果好、增强玻璃硬度镀膜面的反射率一般可达20~40%。
镀膜玻璃常规大板的尺寸常有:
2440x3660mm
2440x3300mm
2100x3300mm
国内镀膜玻璃据称最大尺寸可达3300x16000mm。
镀膜玻璃还可以选择“颜色,镀膜玻璃的颜色并非玻璃的固有色,而是膜层的光谱反射色所以理论上可以反射不同波长的光,包含可见光中的任意颜色。

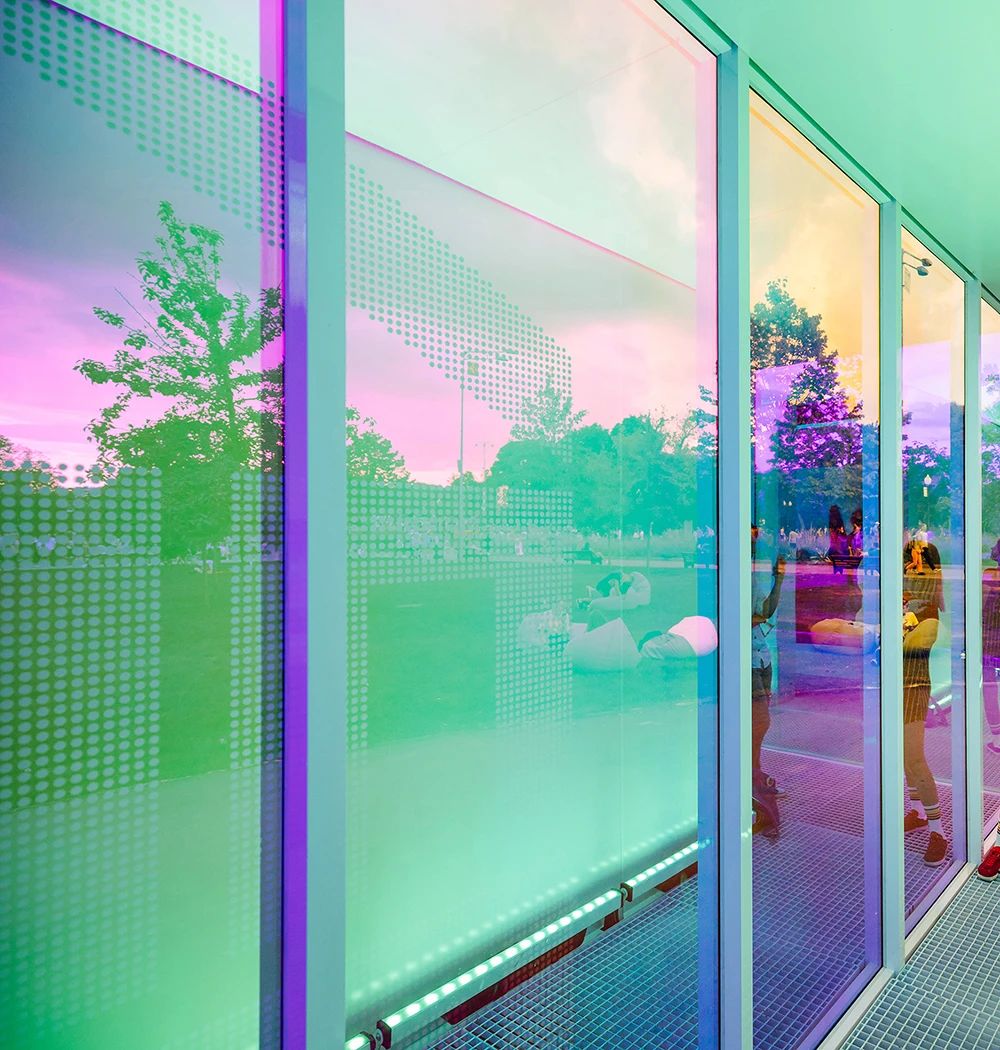

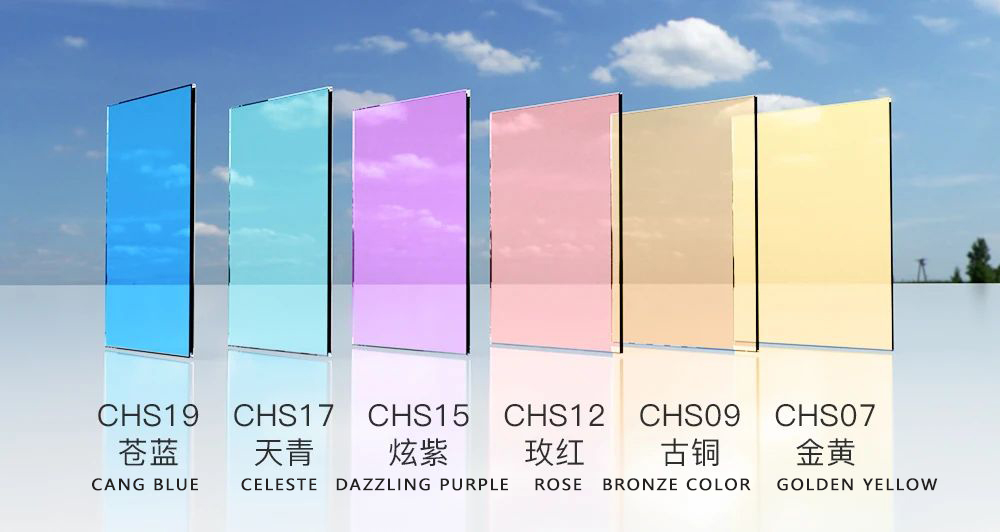

▲炫彩镀膜玻璃
▲炫彩镀膜玻璃
相关案例

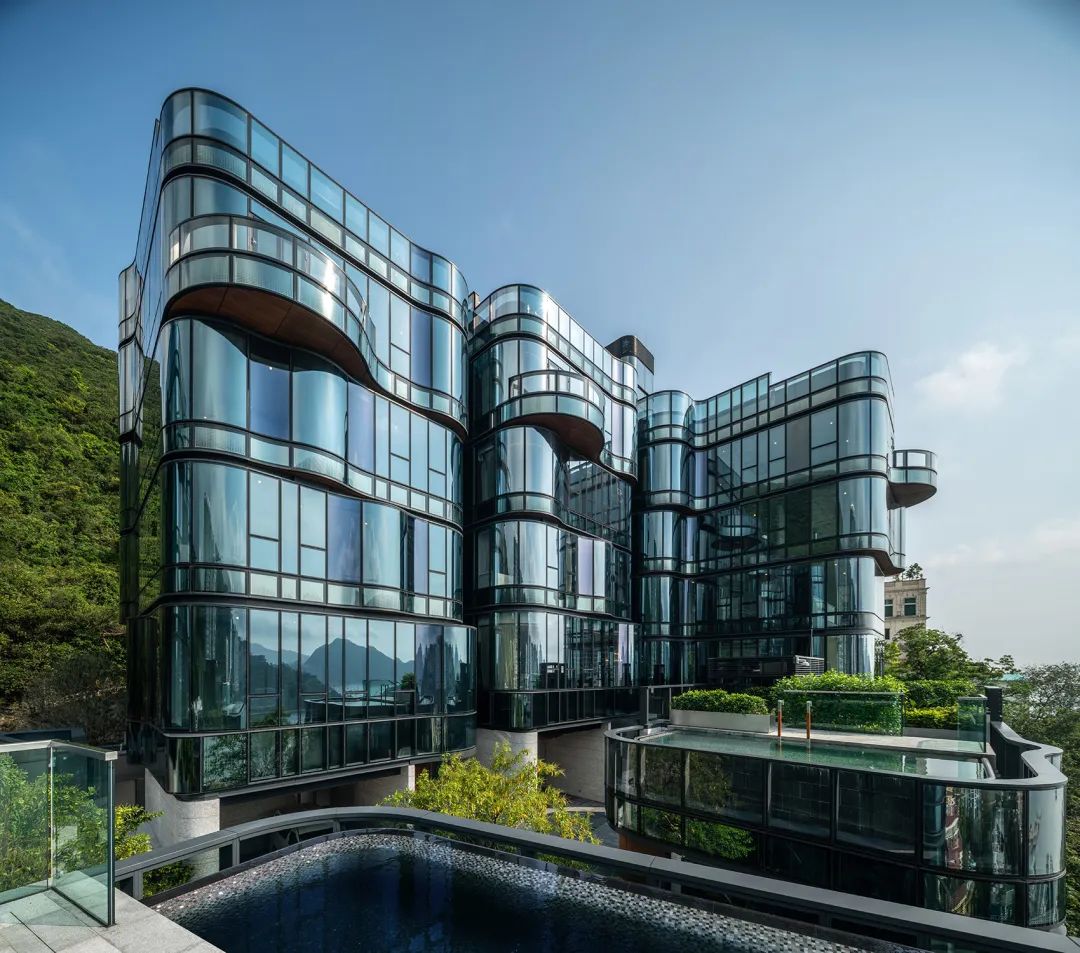

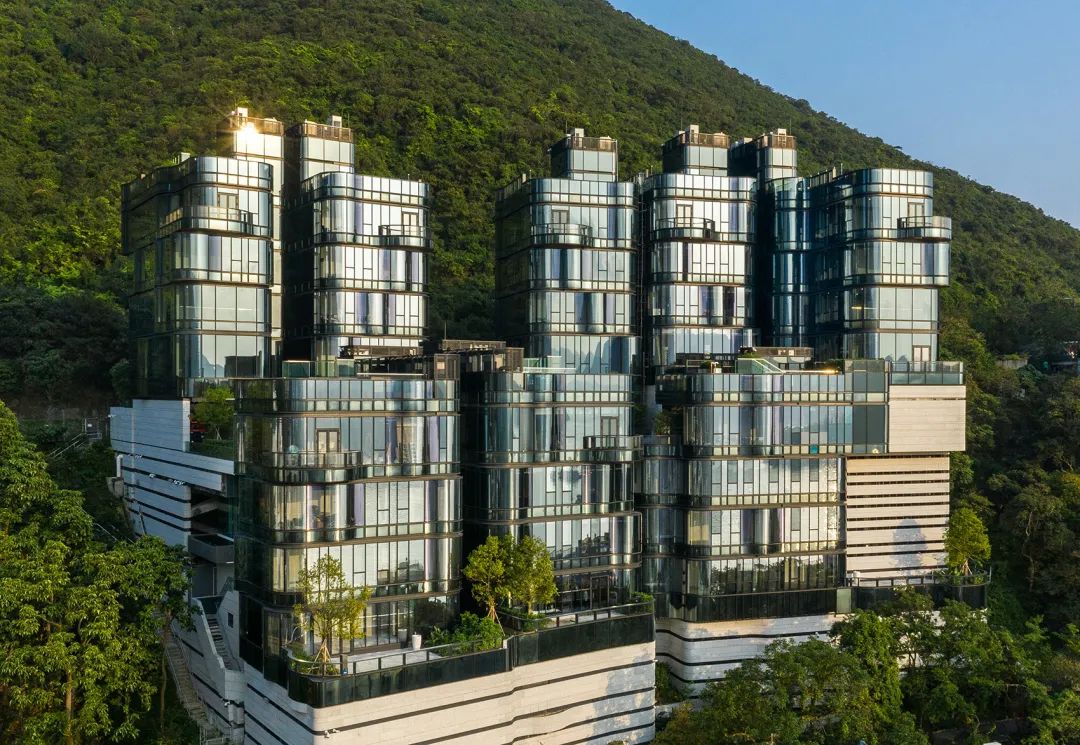

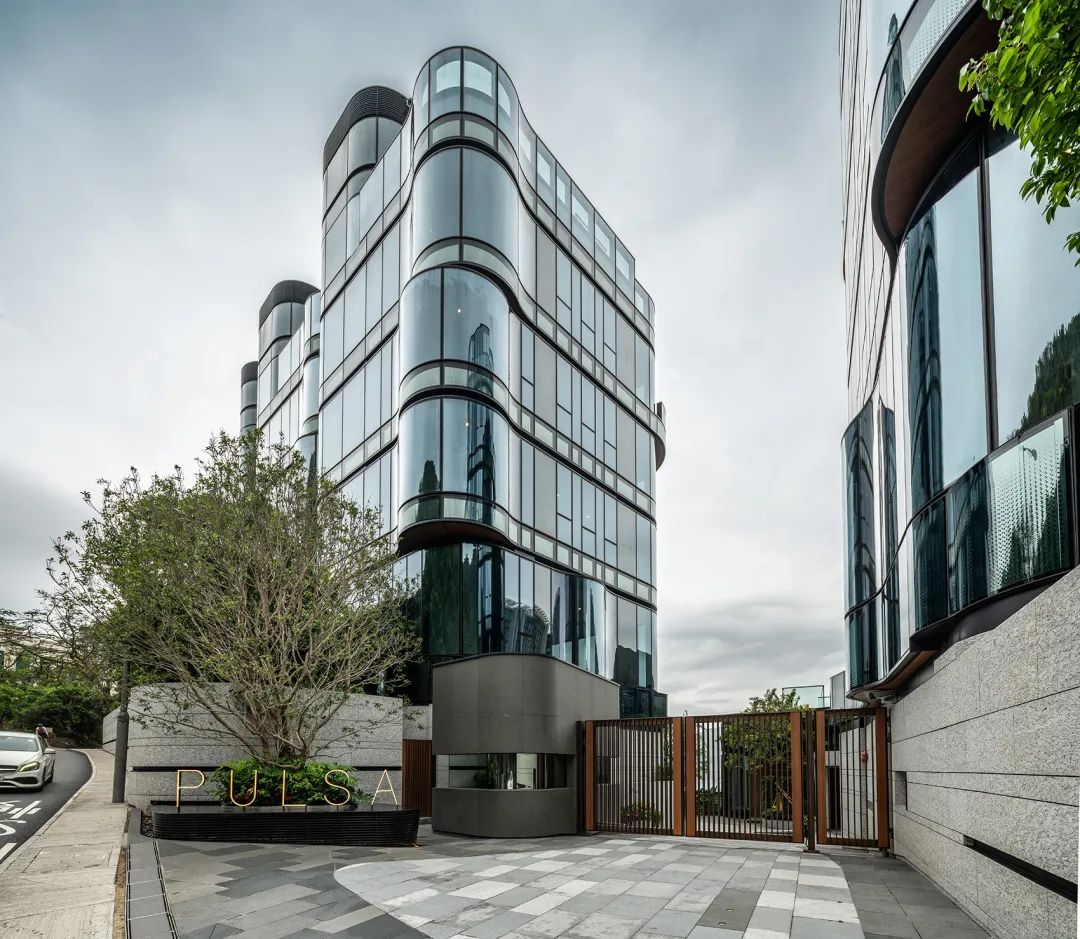

浅水湾PULSA/AEDAS

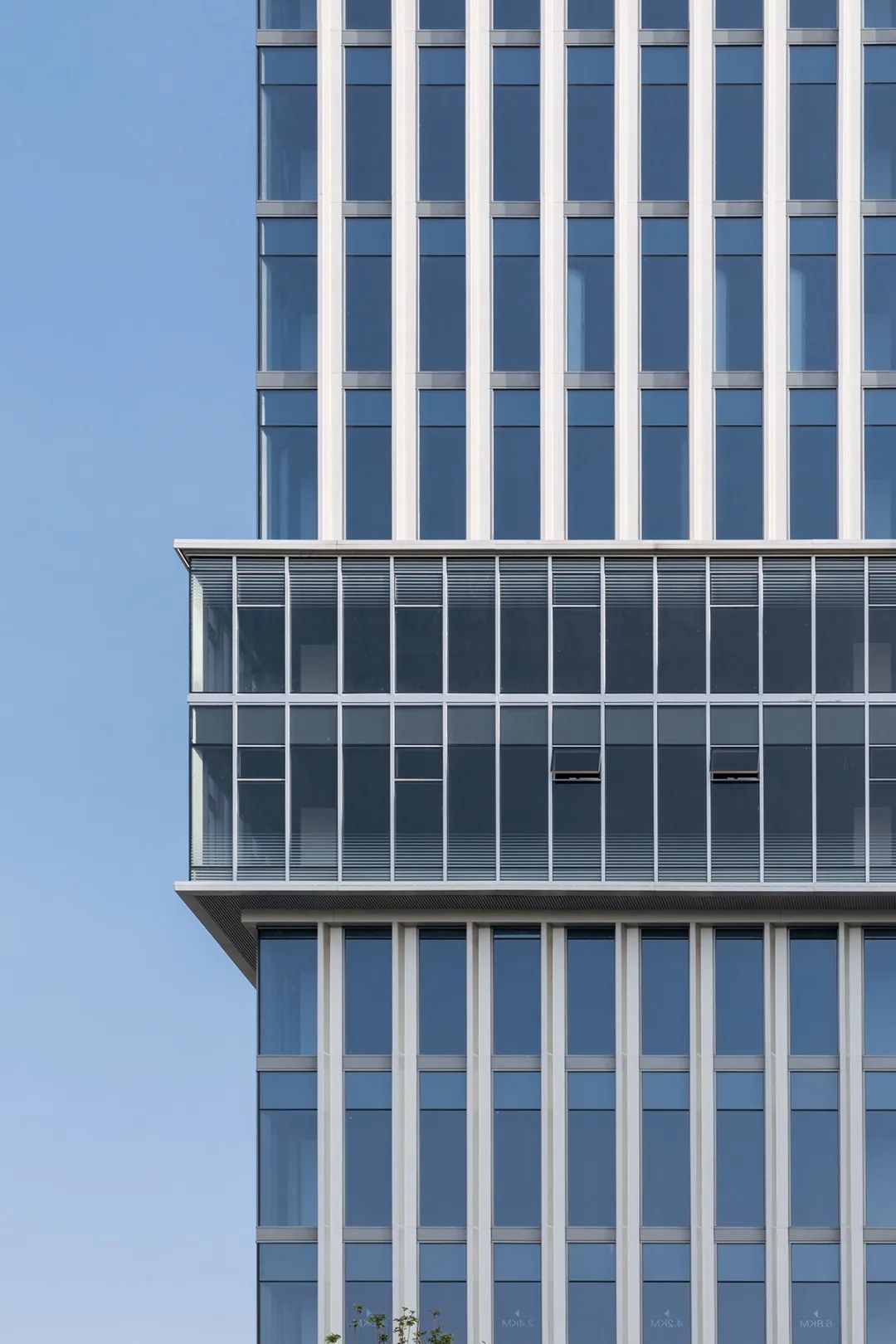

采用中空LOW-E镀膜玻璃作为外立面。使用对流窗,并设置了屋顶泳池、架空地台、全方位遮阳隔热提升节能效果。住宅获得了绿建环评 (BEAM) 金级评审。
02.夹层玻璃

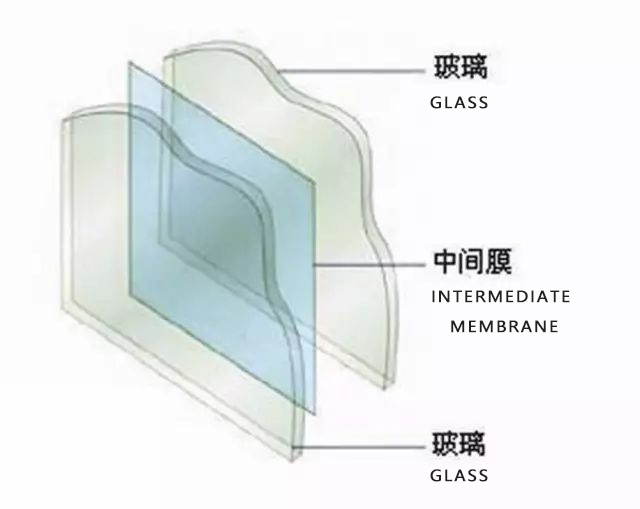

夹层玻璃或称夹胶玻璃,是由两片或两片以上的玻璃,通过有机胶合材料使其永久粘合的复合玻璃产品。
夹层玻璃起初是为了当玻璃受外力破损时仍保持整洁光滑,玻璃碎片不会散落造成安全隐患。
夹层玻璃中间的膜的种类多种多样如彩色膜等,可以满足不同的功能和装饰需求。
常见的玻璃原片有浮法玻璃、钢化玻璃彩色玻璃,吸热玻璃或热反射玻璃等。常见的中间膜有PVB、SGP、EVA、PU等。
此外,还有一些特殊的中间膜和夹层材料。如彩色中间膜,印刷中间膜、LOW-E中间膜。夹层材料有纸、布、植物、丝、绢、金属丝。

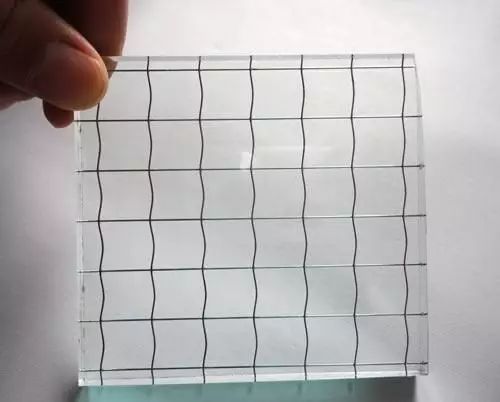

▲金属丝夹层玻璃
▲印刷中间膜夹层玻璃
相关案例

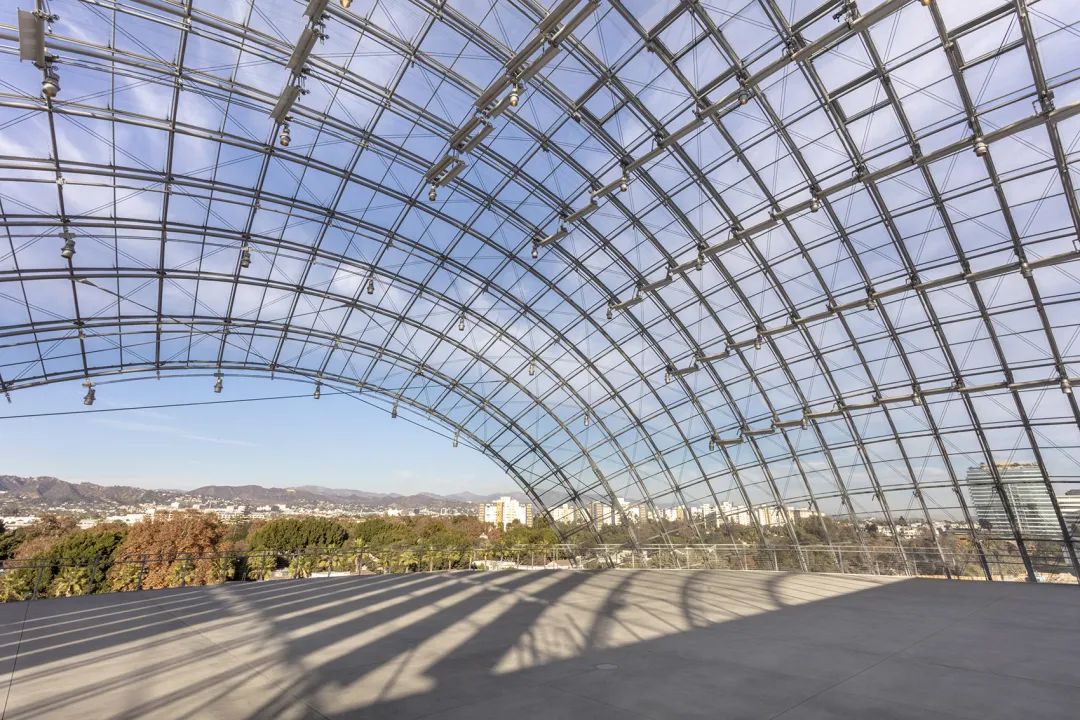

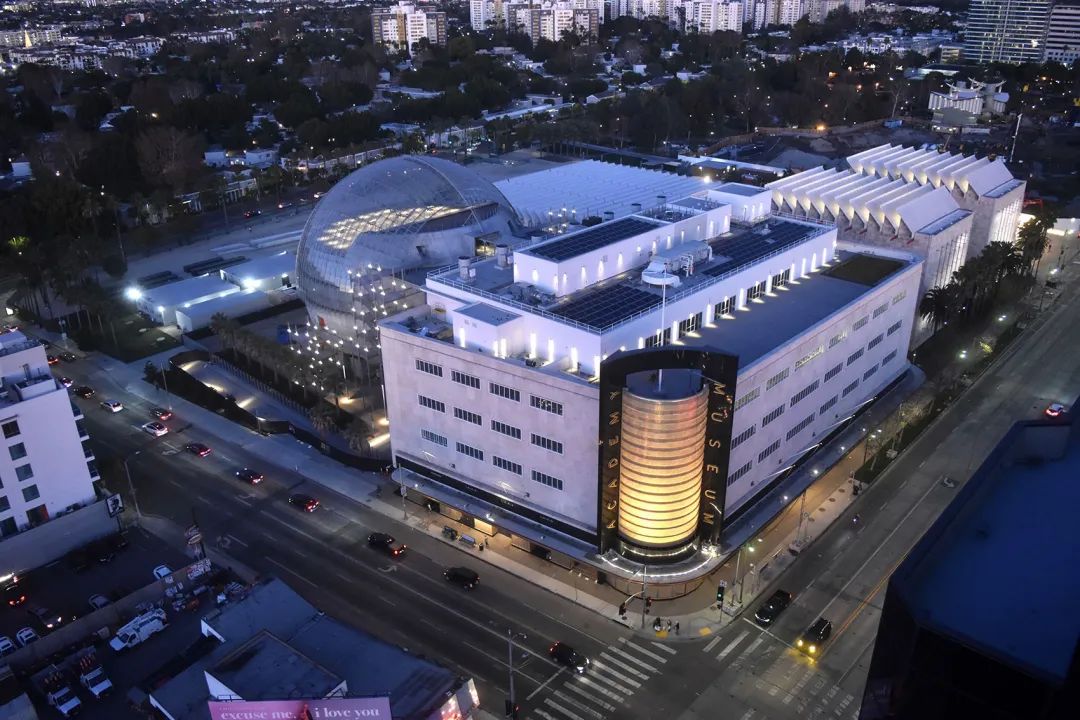

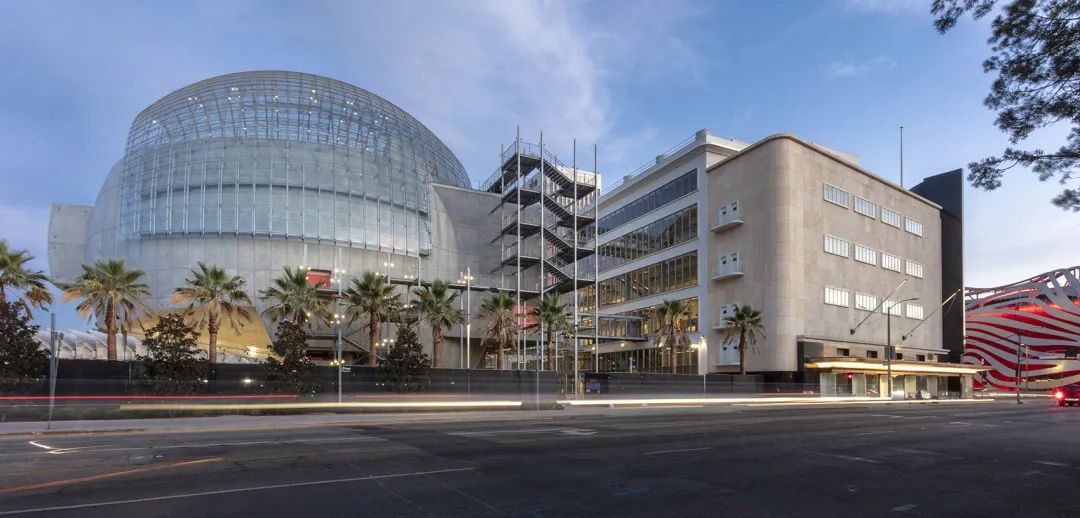

奥斯卡电影博物馆,洛杉矶 / 伦佐·皮亚诺建筑工作室
该建筑物的玻璃圆顶由1,500块定制的低铁夹层钢化玻璃面板组成。这些面板被切割成146种不同形状和尺寸,由圣戈班在奥地利的斯太尔制造。
03.热弯玻璃
热弯曲面玻璃加工的基本原理如下:将裁切好的平板玻璃均匀加热至550°C (热弯退火) -650C (热弯钢化)左右的温度,在此温度下玻璃变为粘塑性状态失去其脆性和刚度。
软化后的玻璃平板放在特定弯曲形式的模具上,通过重力变形后自然冷却获得退火曲面玻璃,或经 (夹辊)机械压力成形后并经快速冷却形成钢化曲面玻璃。
退火玻璃光学质量更好,机械压力成形的钢化曲面玻璃的光学质量则对模具非常敏感。

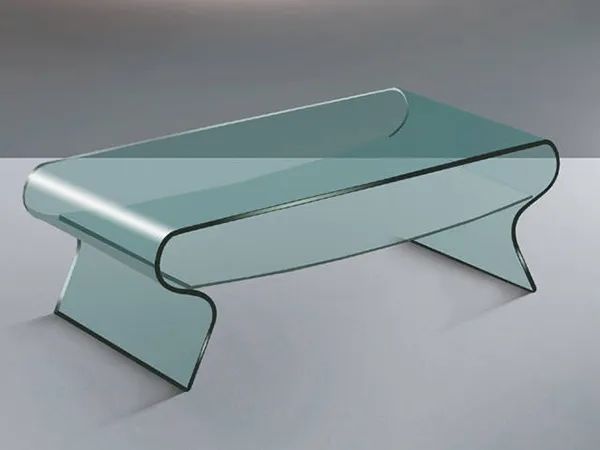

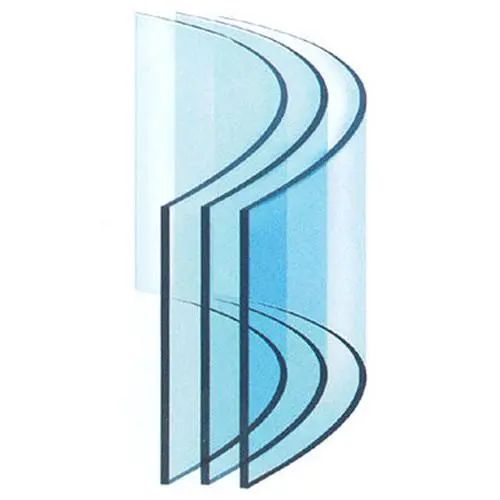

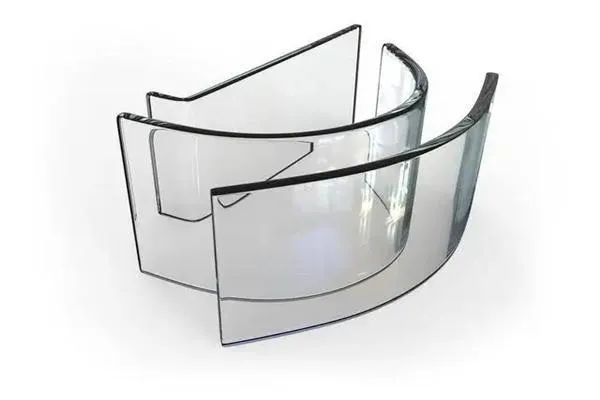

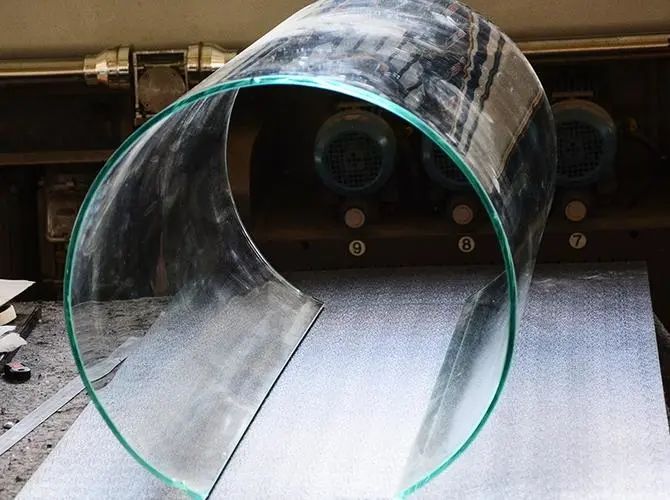

热弯工艺理论上来说可以通过特定的模具获得各种曲面形式,如常见的单曲圆弧形(单一弯)S曲线形(折弯)、球面形(复合弯)。对于单一弯的玻璃来说玻璃热弯是相对容易的。
折弯热弯玻璃常见的有水族馆玻璃和柜台玻璃。折弯玻璃主要的技术难点是直线边弯曲、折角处易出现模痕等缺陷。
复合弯玻璃,如球形玻璃、转弯的拱形走廓等,在热弯操作上要求有很高的技术水平,需要制作准确的模具、专业的热弯炉才可完成。
此外也可以实现各种复杂的无规律的自由曲面涂层、彩釉印刷的平板玻璃。一般同样可以热弯曲面玻璃,也同样可以组合为夹层玻璃、中空玻璃。
如何判断热弯玻璃的质量
1.玻璃表面麻点或模具痕迹最好没有,或者极其轻微;
2.“镜像“成像,要求平板部位不变形,弯曲部位是有规律的变形;
3.透过玻璃看物品需要清晰且无局部变形;
4.退火是否到位,也就要求成品还可以裁切、开孔等二次加工而不“自爆";
5.规格尺寸误差参数,弧度比较误差≤2mm,平直度误差s1mm;
应用限制
主要是造价和运输成本贵。在早期应用中单一弯会比较常见。近些年来也有看到曲面丰富的定制化案例。
相关案例

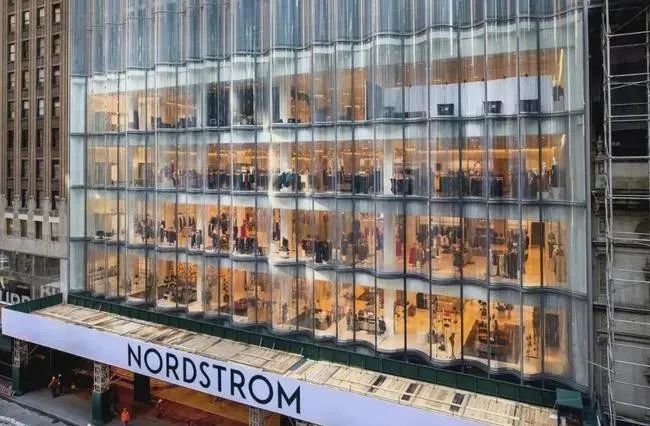

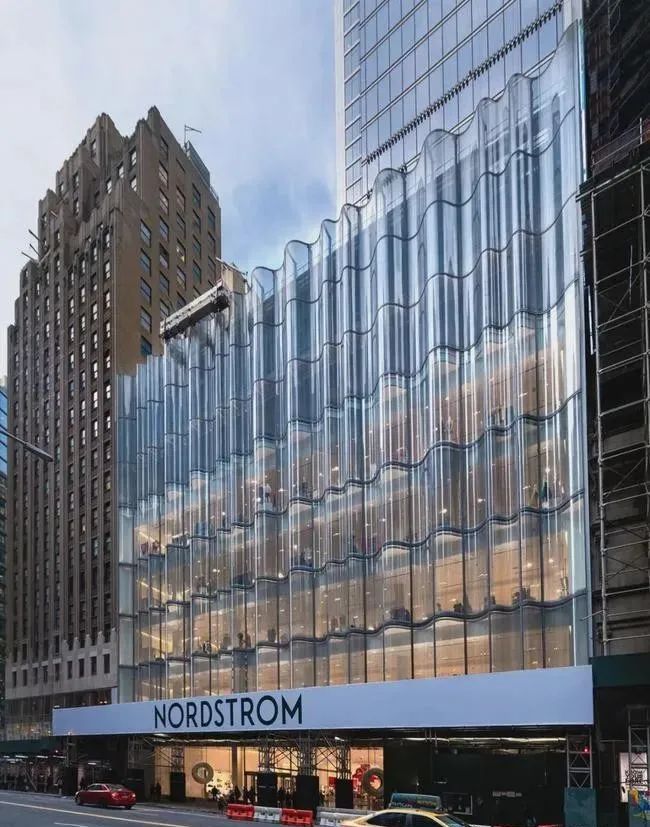

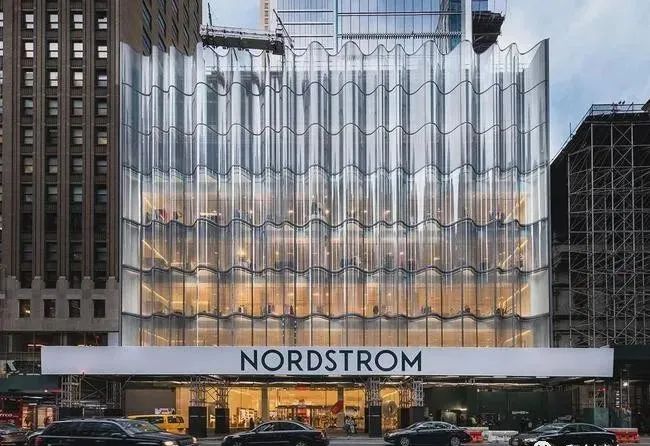

纽约市的Nordstrom旗舰店

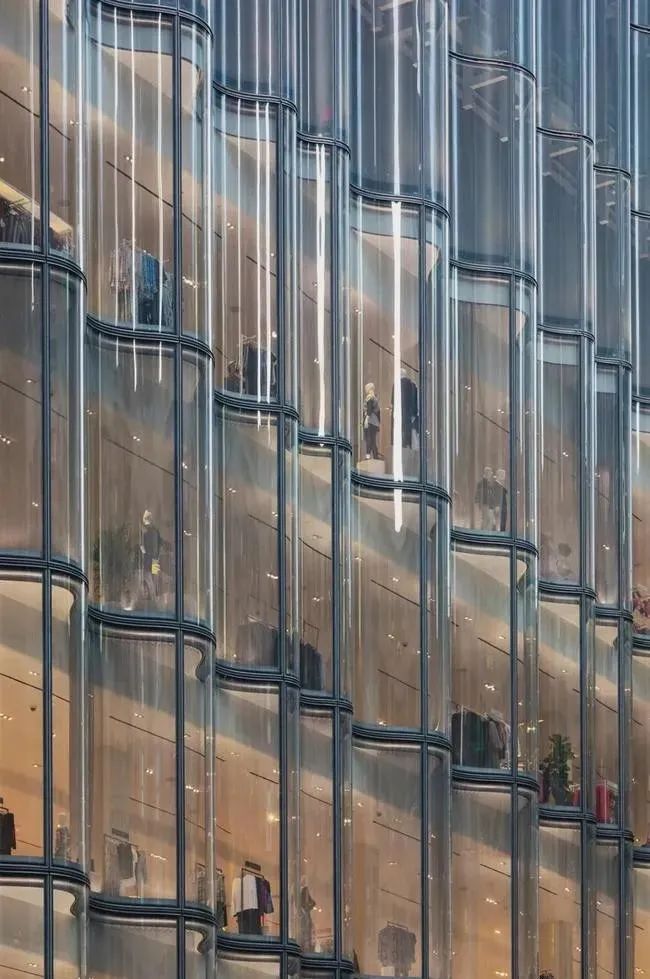

▲超大双曲热弯玻璃
04.彩釉玻璃
彩釉玻璃是将无机釉料 (又称油墨)印刷到玻璃表面,然后经烘干钢化或热化加工处理,将釉料永久烧结于玻璃表面而得到一种耐磨耐酸碱的装饰性玻璃产品。
建筑用彩釉玻璃一般常用圆点、线条等规则性几何图案。
这些图案设计的好可以让建筑和空间展现出简易大方的风格。有些情况下,利用双层几何体图案叠加创造丰富的视觉错觉。

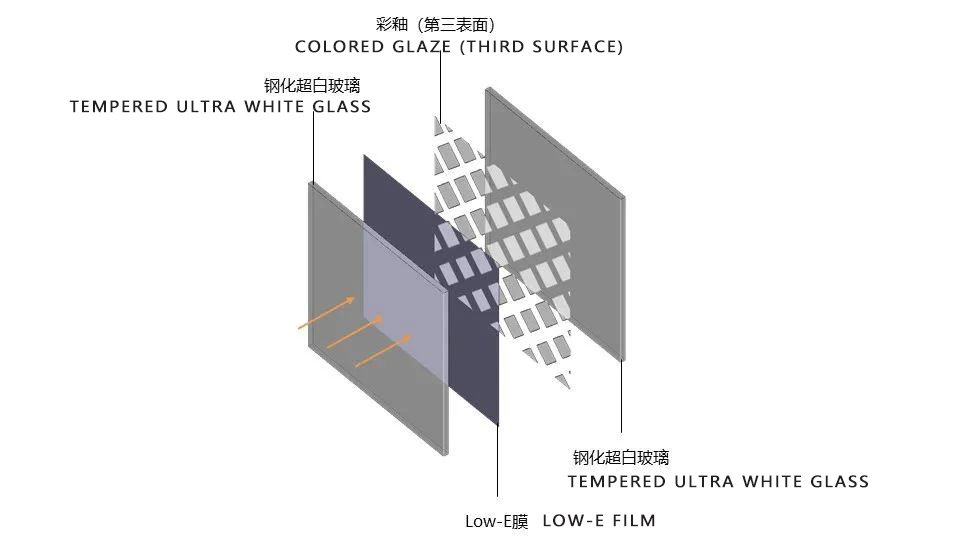

▲彩釉玻璃构造 OJZFZ
彩釉玻璃永久性烧结在玻璃表面上,具有抗酸碱、耐腐蚀、永不褪色安全高强等优点,并有反射和不透视、造价低、安装方便等特性。
相关案例

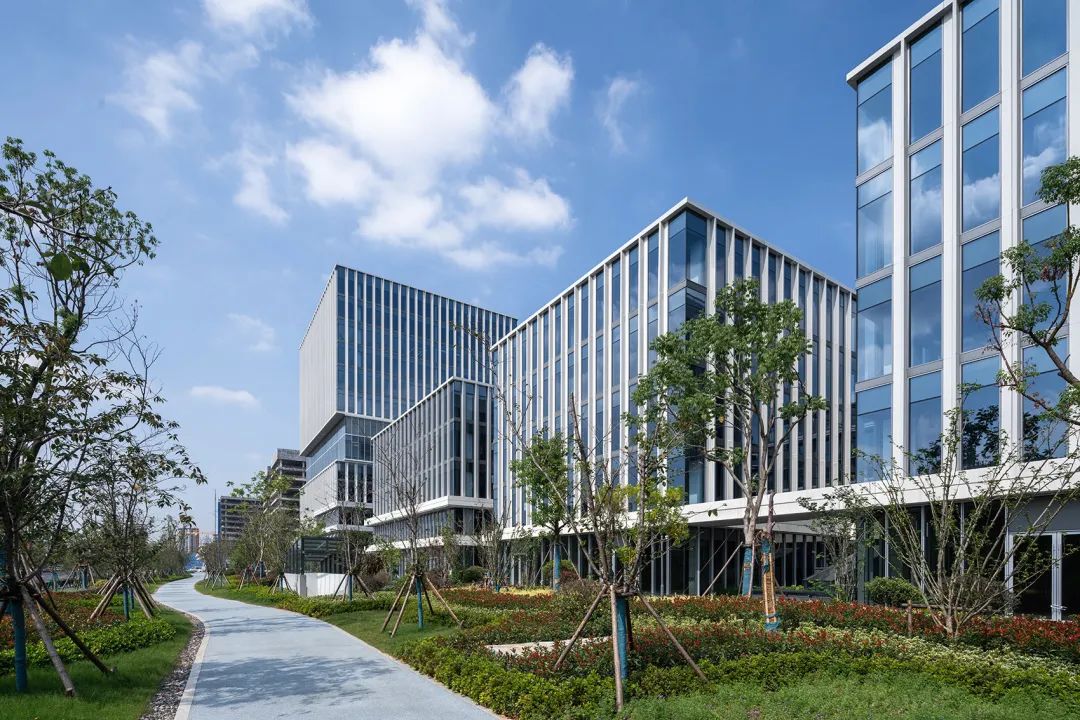

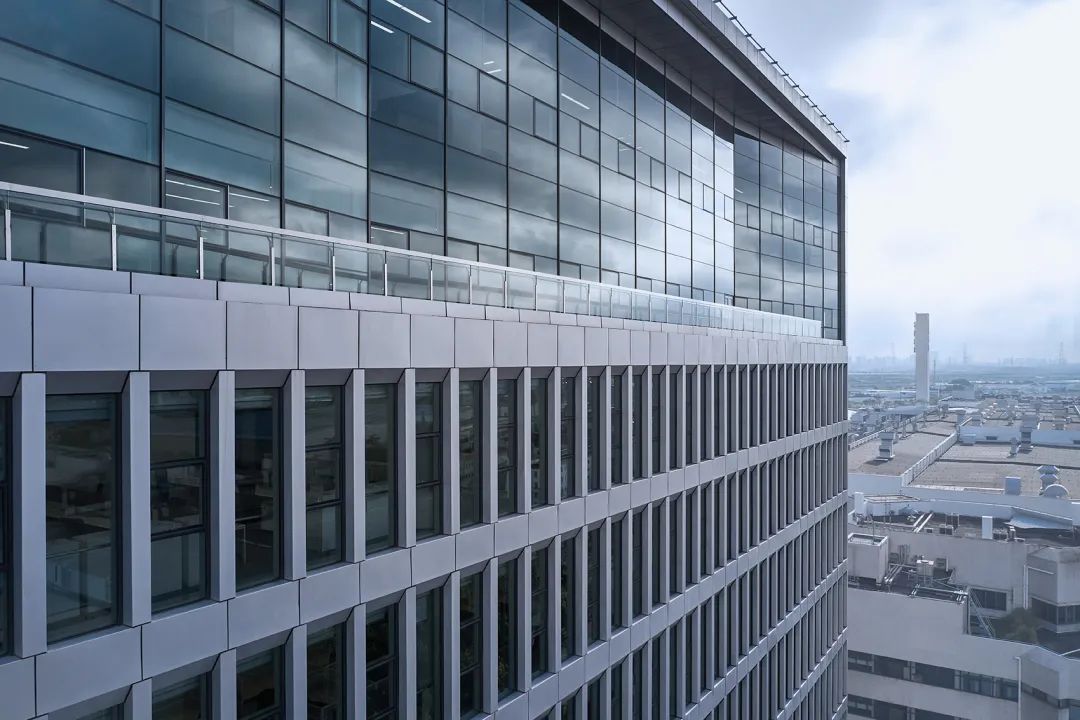

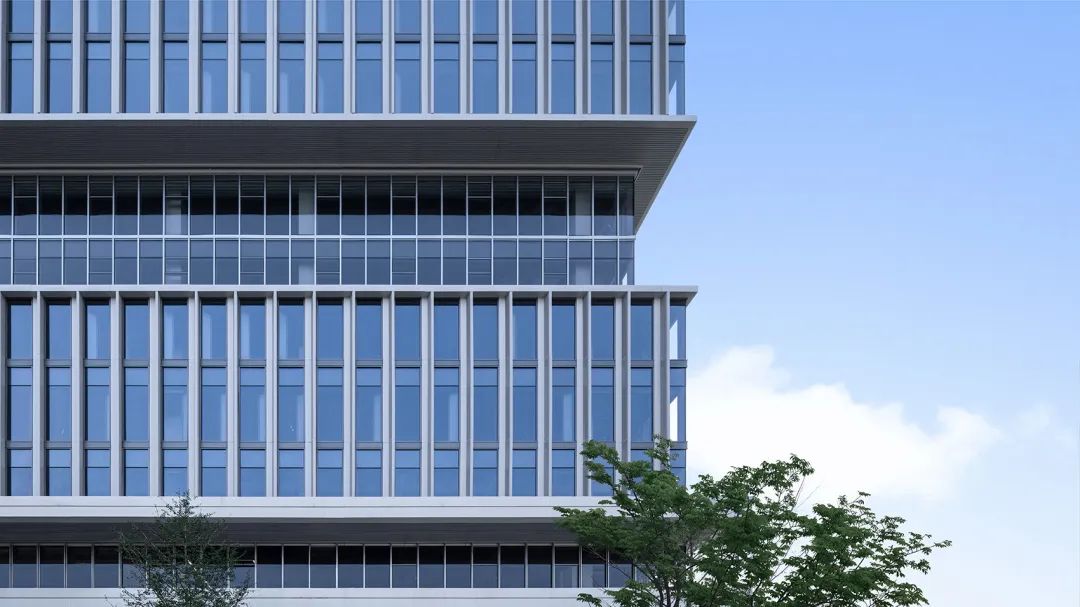

沈阳金地融创。首府科创城
为了减轻体量带来的压迫感,在材质的使用上选择了新西兰灰麻石材、高透白玻璃和彩釉玻璃的搭配组合,大色块灰与白的碰撞,简洁又不失张力以场地为中心向周边散发出优雅的魅力。
▲摄影:纯点建筑摄影、帝成传媒大白

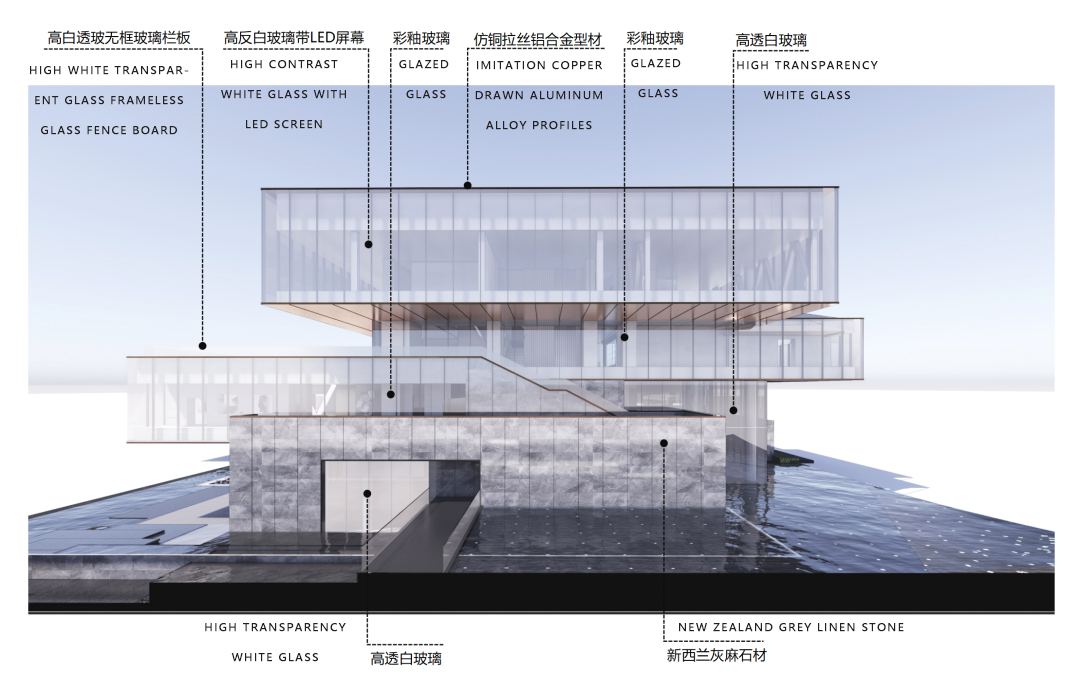

▲示意图
▲摄影:纯点建筑摄影、帝成传媒大白
▲摄影:纯点建筑摄影、帝成传媒大白
05.钢化玻璃

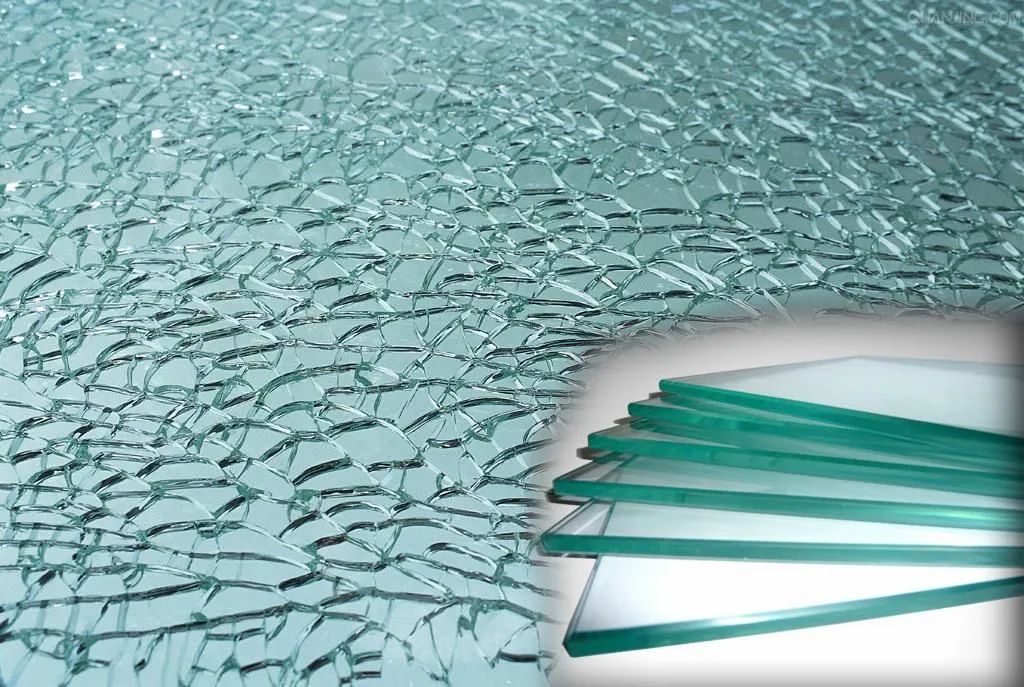

钢化玻璃是除夹层玻璃外另一种安全玻璃玻璃的物理钢化。通常是指将普通退火玻璃加热到一定的温度(通常650-700C)在玻璃接近软化时进行淬火。在玻璃表面形成压应力层,以提高玻璃的机械强度和耐热冲击强度。
除此之外,玻璃还有化学钢化(又称离子交换钢化)的方式,利用玻璃表面离子的迁移和扩散。通过离子交换的方式,在较薄的玻璃表面层区域发生成分变化,从而增加玻璃表面的压应力。
钢化玻璃的强度是普通退火玻璃的4倍以上,其抗弯和抗冲击强度也有显著提升,但由于钢化玻璃外表面有均匀压应力,内部相应有张应力,一经钢化就不能做任何切割、磨削等加工,否则就会因破坏均匀压应力平衡而碎裂。
相关案例

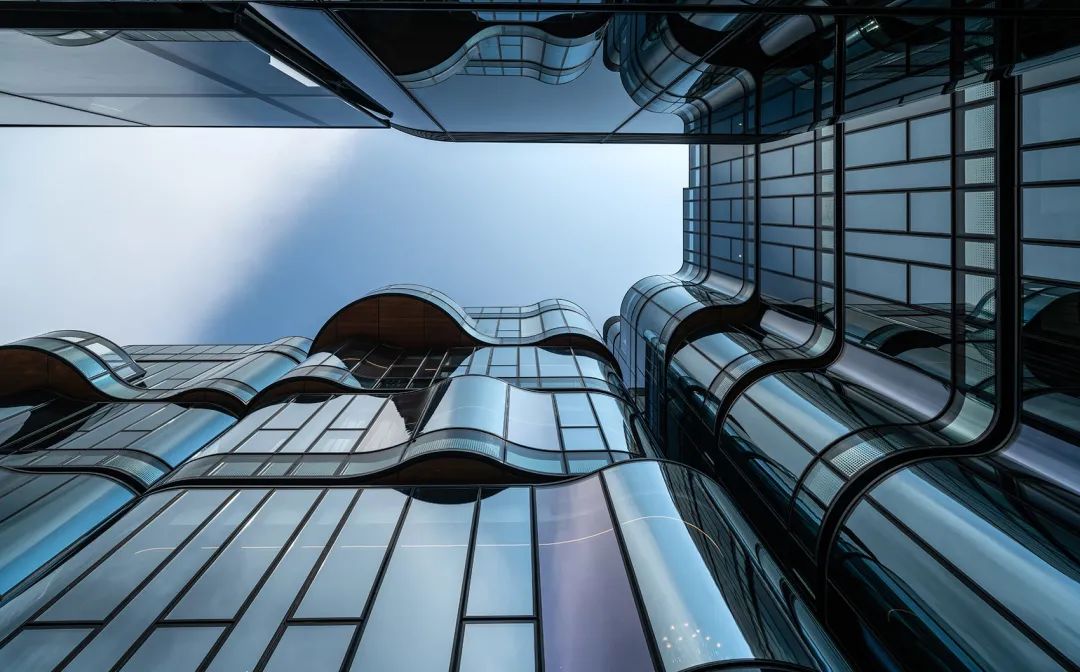

云·谷 TOD,杭州 ! 叠术建筑
06.玻璃深加工流程顺序

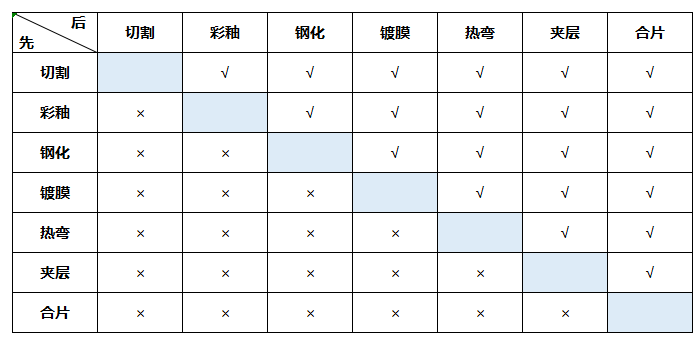

由于玻璃的各项深加工工艺会造成其物理化学性能改变,彼此之间存在一定的先后顺序关系,表中所列为各项加工工艺相互之间的先后顺序及可行性供各位参考。
