那些亮闪闪的无缝不锈钢是怎样做的？

发布时间：2023-05-22

当看到又大又完整平滑的镜面不锈钢表皮/雕塑会疑惑是怎么做出来的呢?今天通过案例来分享下。

01.当建筑上应用大面积光滑无缝的镜面不锈钢

简单来说就是，先用使用钢骨架搭出结构，再利用软件去根据不同曲率、不同大小去切割不锈钢板。目前多数项目还是依靠人工锻造之后可以用3D扫描技术去检验控制精确率，再经过运输，吊装、焊接、打磨、抛光等工序制作出来。接下来就通过两个案例来具体讲解。

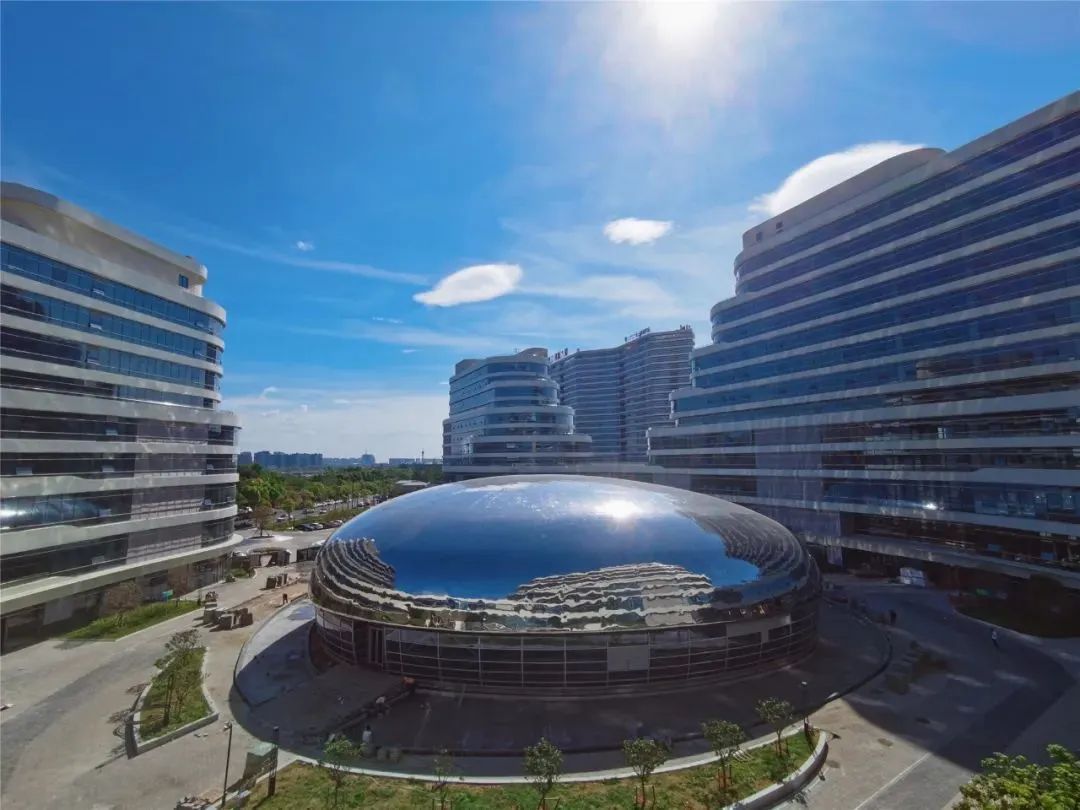

衢时代未来大厦的“未来之眼”

国内最大的镜面无缝不锈钢穹顶

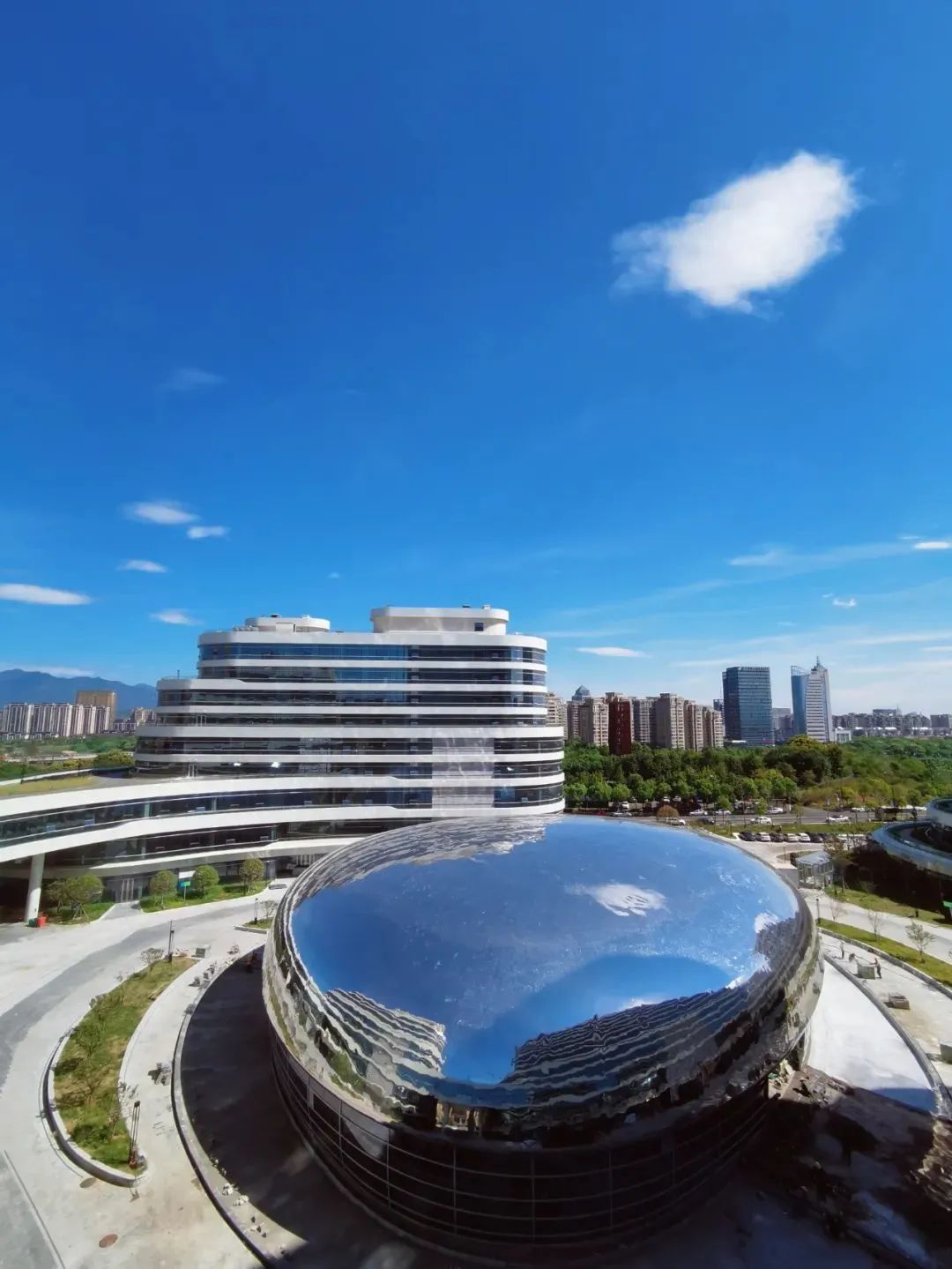

在衢时代未来大厦项目现场最夺人眼球的莫属位于建筑中心3号楼一“未来之眼”近3000平方米的是国内最大的镜面无缝不锈钢弯顶。

只见整个弯顶镜面平滑，孤度完美如一颗闪亮的眼眸镶嵌在未来大厦中间将蓝天白云、周围建筑全部映射其中科技感、未来感、艺术感扑面而来。

“未来之眼”是未来大厦建筑群里施工难点最大的一栋不锈钢弯顶达3000平方米没有一块板的曲率相同，全部依靠人工锻造历经吊装、焊接、打磨、抛光等十三道工序，前后历时一年左右克服重重工艺难题才得以完美呈现。

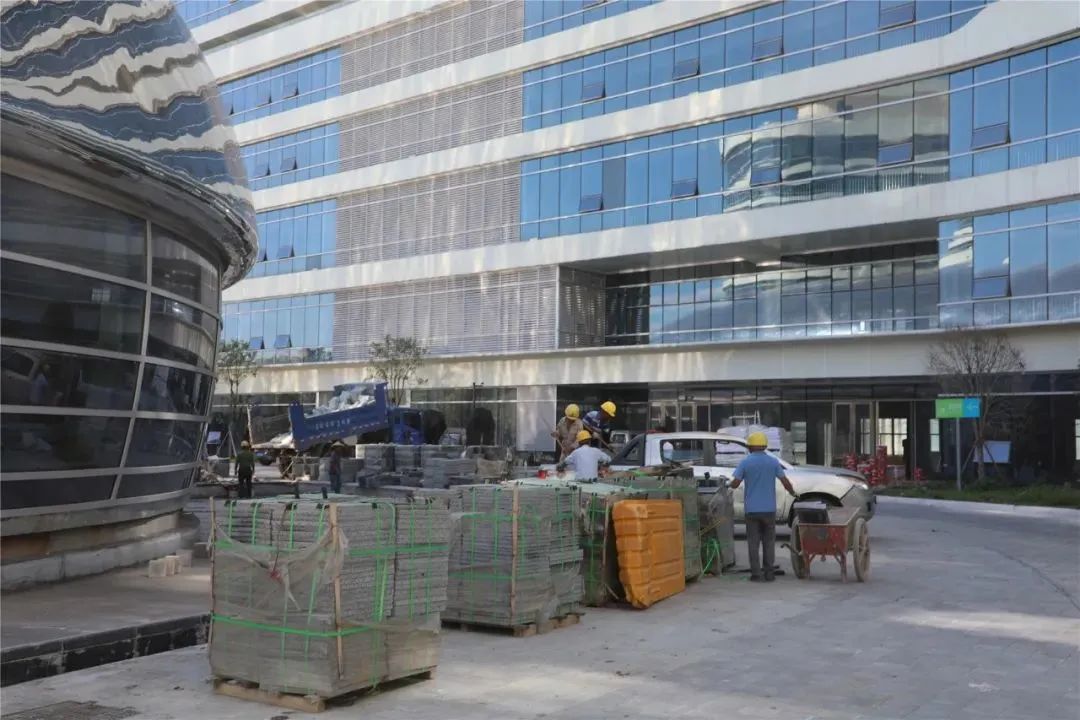

▼施工过程

成都科学馆

中庭飞天梯外包镜面不锈钢

今年10月，第81届世界科幻大会将在成都举行。为这一首次在中国举行的世界级科幻盛会提供主场馆服务的正是由上海建工装饰集团。以全产业链式EPC工程总承包模式打造的成都科学馆。

项目由扎哈 -哈迪德建筑事务所设计。地上3层地下1层总建筑面积5.96万平方米精装面积约3.2万平方米当前，项目建设已进入冲刺阶段预计今年8月竣工。

▲中庭飞天梯与科幻之眼效果图

进入”科幻之眼”中庭有一个斜贯空间的飞天梯，装饰集团的工程师们把原承载装饰荷载的原非标扶梯方案优化分解为镜面不锈钢外表皮自承重系统和标准扶梯构件，两个独立系统把原非标构件4个月的加工周期缩短为标准构件2个月的加工周期。保证完工节点的同时有效降低共振安全隐患。

▲原扶梯析架承载不锈钢饰面受力系统

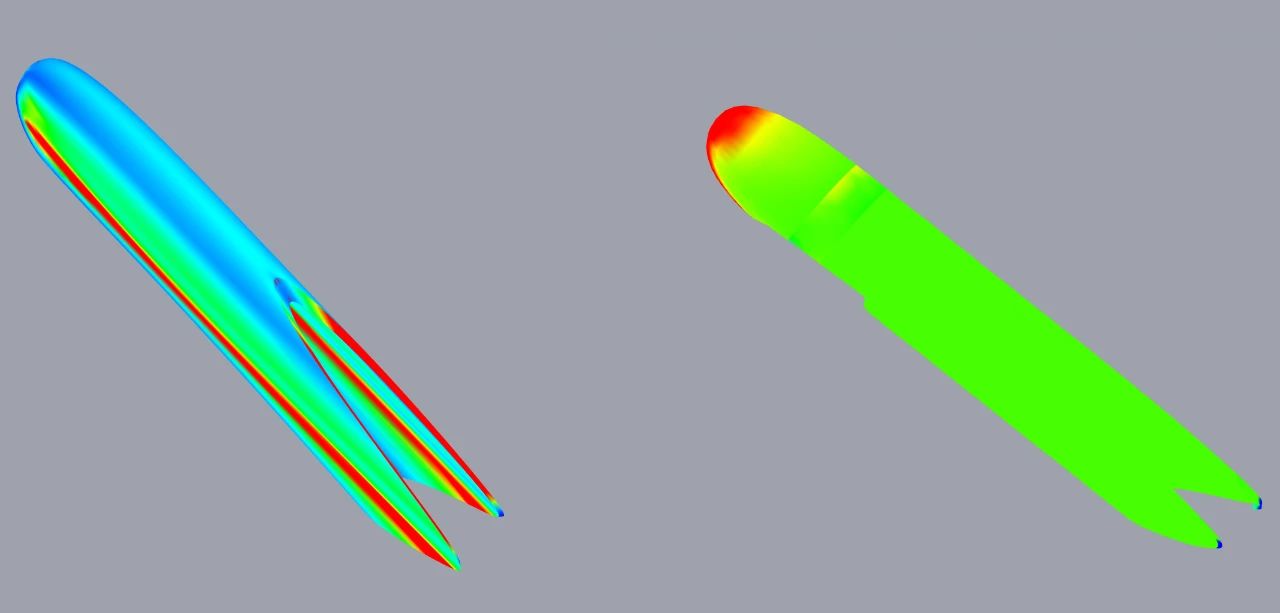

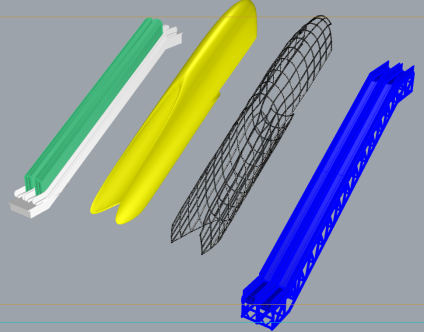

飞天梯异形曲面不锈钢装饰外表皮的加工安装都有很大难度。为此，装饰集团以参数化设计为导向研发了基于rhino和grasshopper的双层镜面无缝不锈钢装饰表皮单曲率优化设计技术。不仅降低了不锈钢饰面板块加工难度，也消除了板块间的翘曲缝隙，可以有效提高板块安装质量。不锈钢装饰表皮则采用分块加工、现场组装、激光焊接、多轮打磨的高精度加工及模块化安装工艺，把施工难点转化为工程亮点让镜面无缝效果真正落地。

大件的镜面不锈钢作品说完我们再来看看小件的雕塑。

02.不锈钢雕塑

说到不锈钢雕塑首先要被提起的就是卡普尔设计的芝加哥千禧公园的《云门》，不锈钢雕塑的制作方法就《云门》这种尺寸的雕塑来展开说明。

采用的是锻造成型的方法，制作前会根据雕塑的形状和特点，从便于成型的角度出发，将不锈钢雕塑整体先分解成多个单元来制作，按照这样的方式成型出单元产品。在钢骨架上将它们组合成一个整体，最后将整体焊接抛光进行处理。其实跟上述建筑上应用的方式是差不多的。

但是像经常在售楼处示范区或者购物中心看见的体积比较小的不锈钢雕塑来说，制作工序上有一点点不同。不锈钢雕塑一般也都是纯手工锻造工艺，但一般用的是泡沫模具模用泡沫雕刻1:1模型。

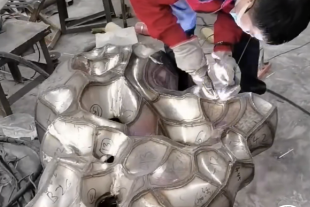

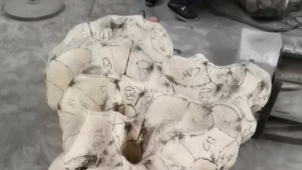

将整个雕塑的外表面分成许多小块，每一块都用行编号。用于不锈钢冷加工的原材料是预先制作的，不同厚度的不锈钢板工人需要在不锈钢板上按编号的每个小区域画出相应的形状。利用金属的延展性，形成与雕塑外观相匹配的三维外观。每一块制作完后，需要先临时固定在泡沫模具上。

所有的小件外观成型后再焊接连接起来去进行抛光处理。

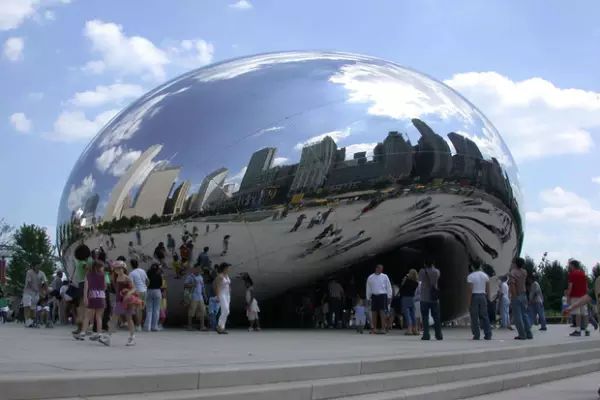

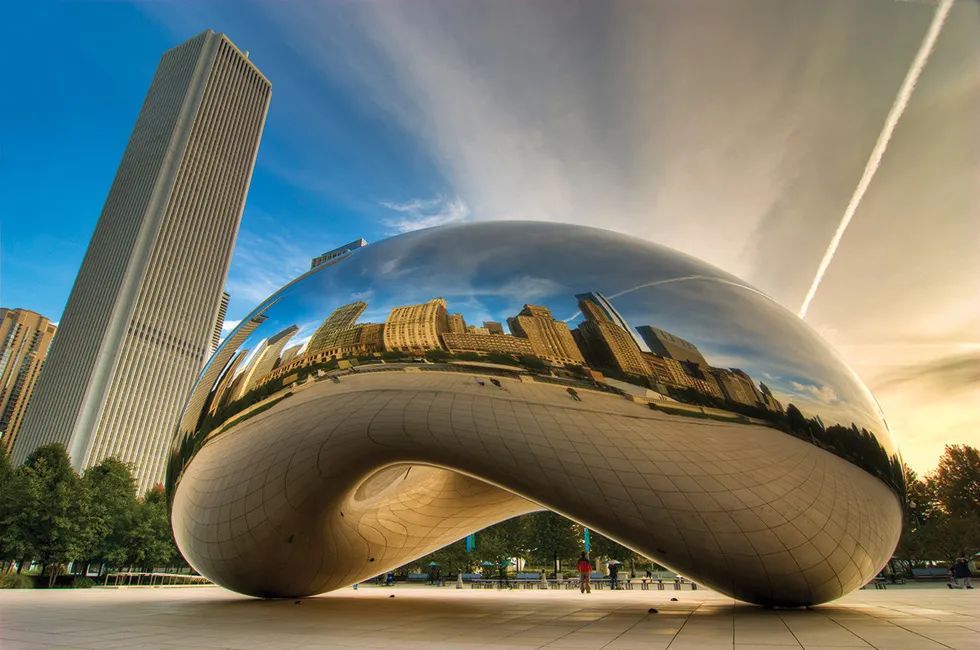

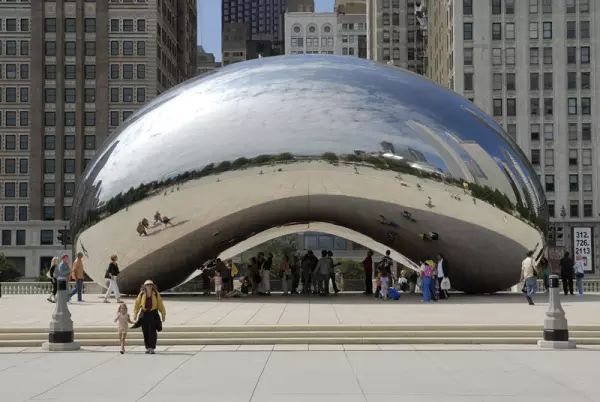

美国芝加哥千禧公园的《云门》

位于美国芝加哥千禧公园的，自2006年落成以来这件作品，已成为芝加哥的代表性地标。这件长20米、宽13米、高10米的雕塑由168片不锈钢板拼接而成，重达100吨。这件作品的创作受到水银的启发，雕塑光滑的表面反映并扭曲了艺加哥的城市天际观众走入雕塑下方会产生多重镜像营造的特殊体验。制作《云门》的步骤我用几张过程图来展示给大家。

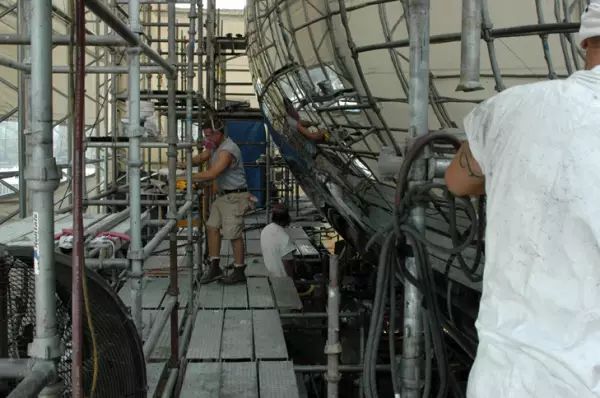

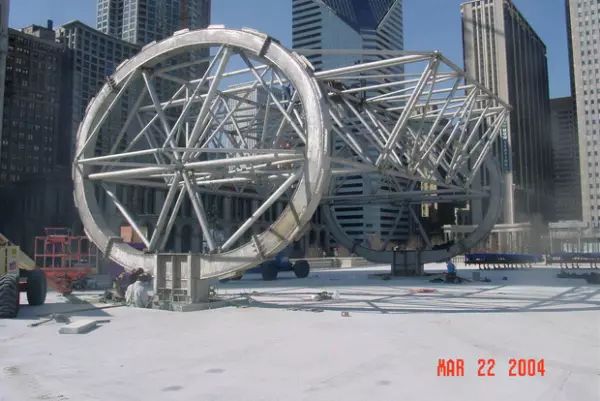

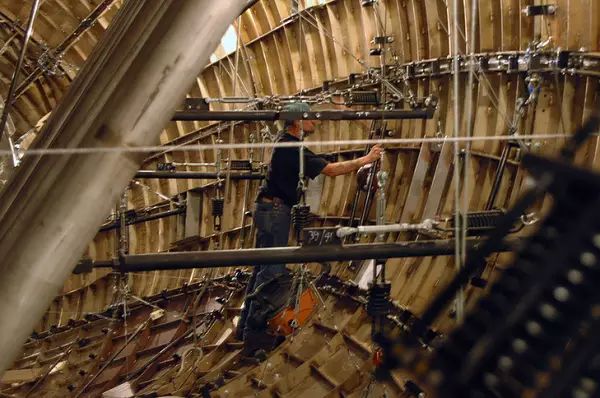

1.建一个内部的支撑析架。

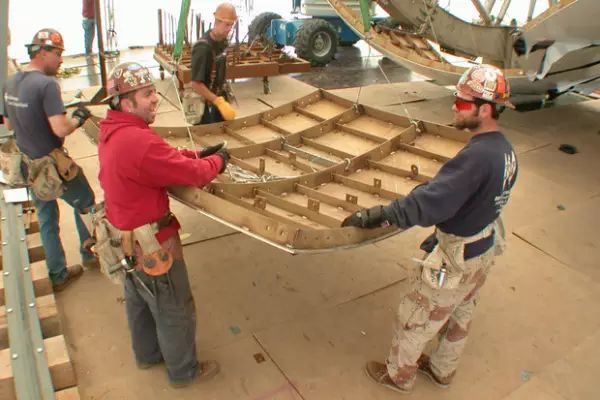

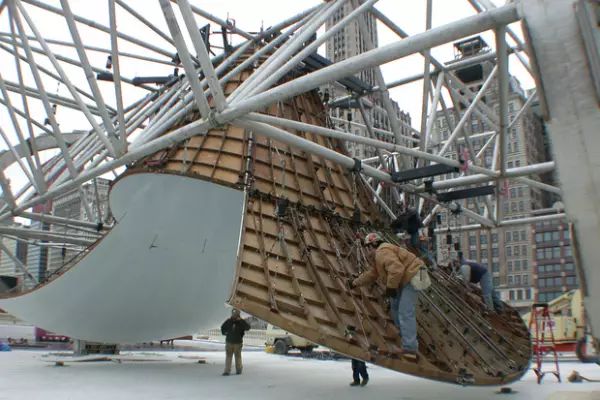

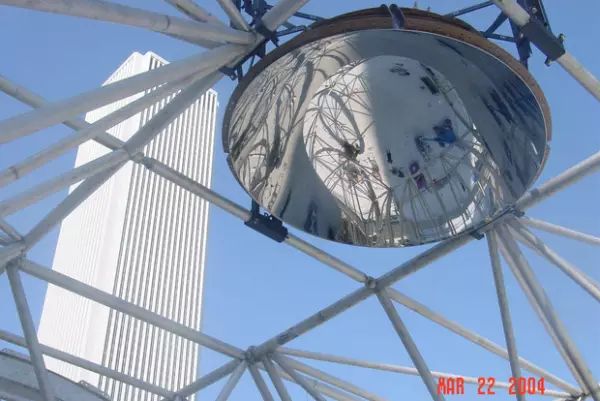

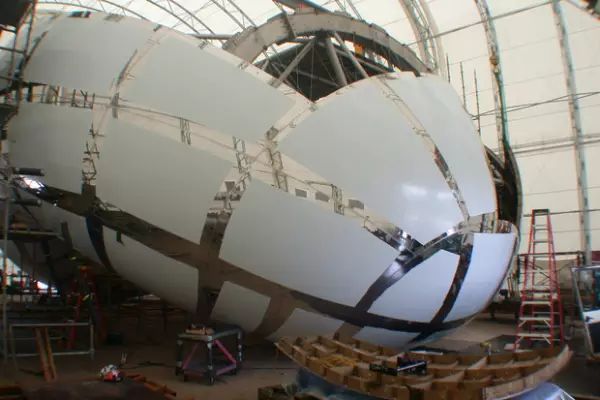

2.逐个安装提前制作好的钢板。

3.用 3D 扫描技术检验最后的尺寸，不合适的地方手工打磨，精确到千分之一英寸。

每一块钢板都要单独固定，不依托周边的任何钢板，这样最大程度上减少了变形的可能性。

4.钢板与钢板之间先用点焊固定，再用全穿透焊缝。

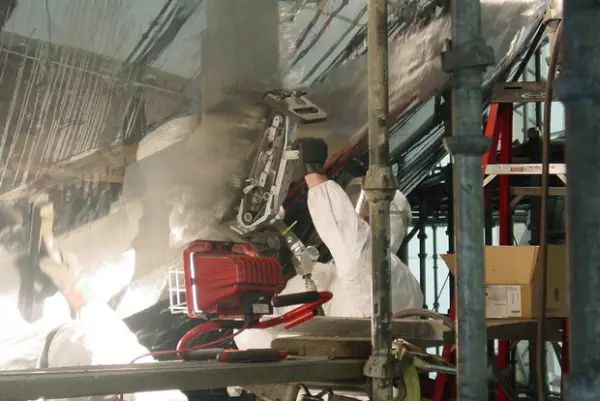

5.打磨焊缝，依次打磨，逐渐抛光，从粗到细，直到珠宝级打磨。

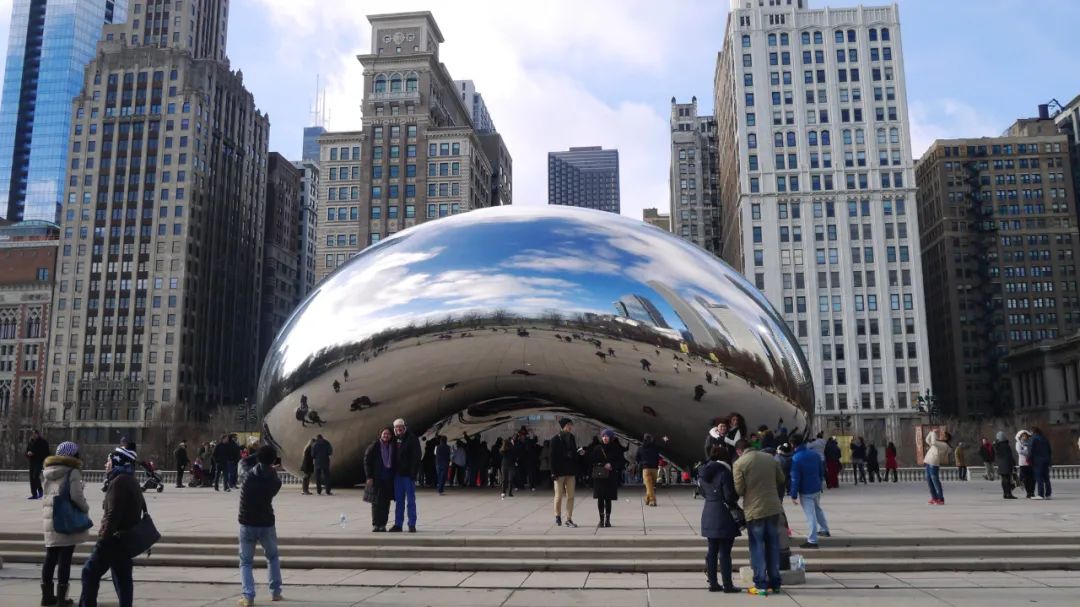

6.最后完工。

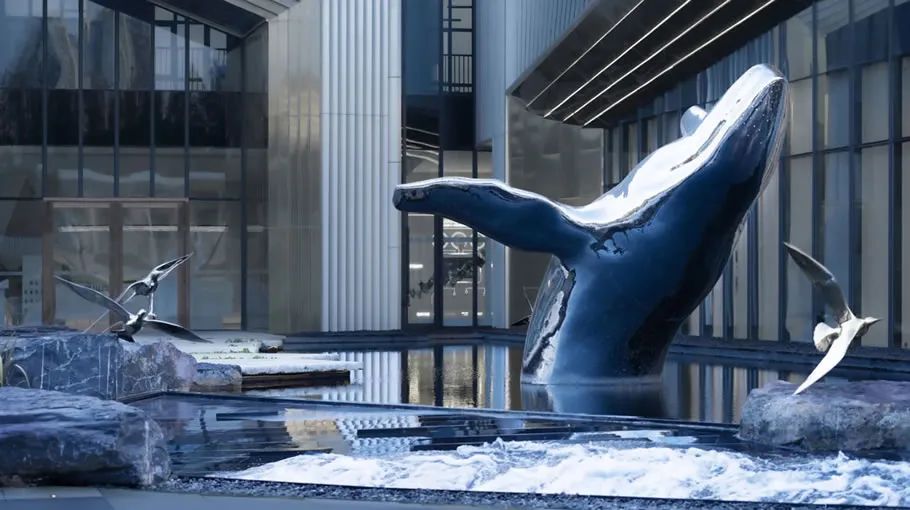

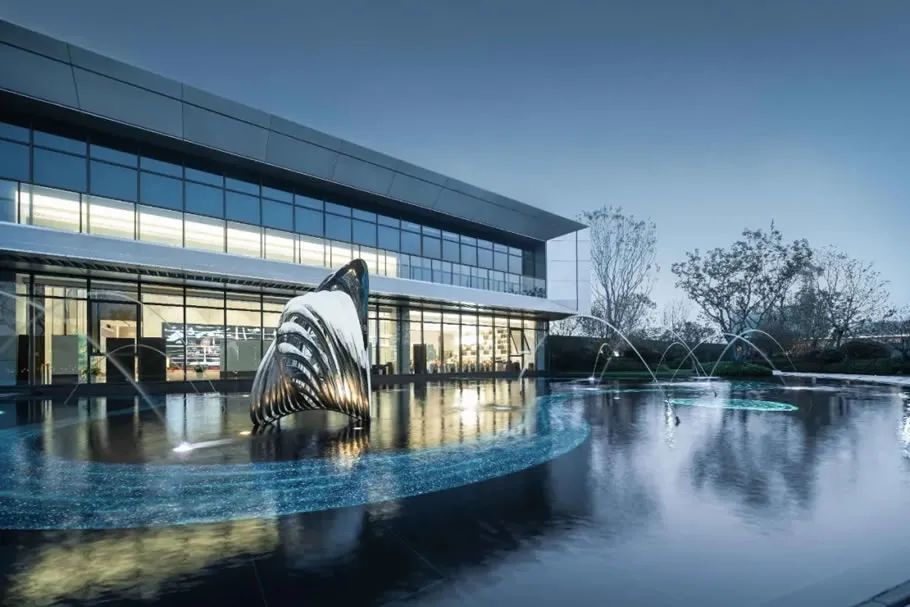

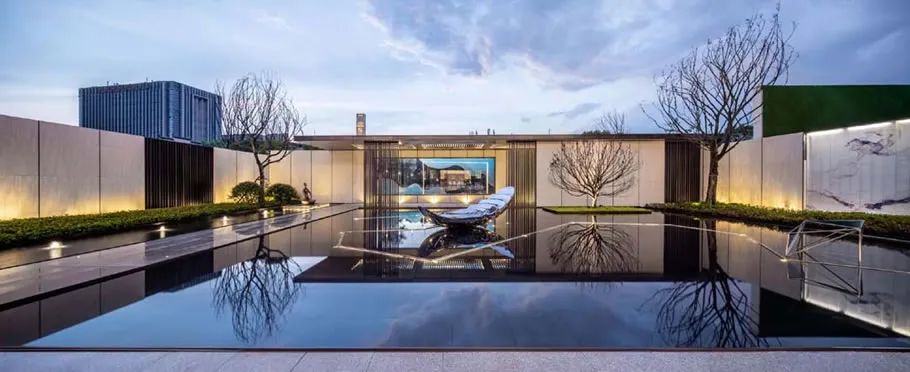

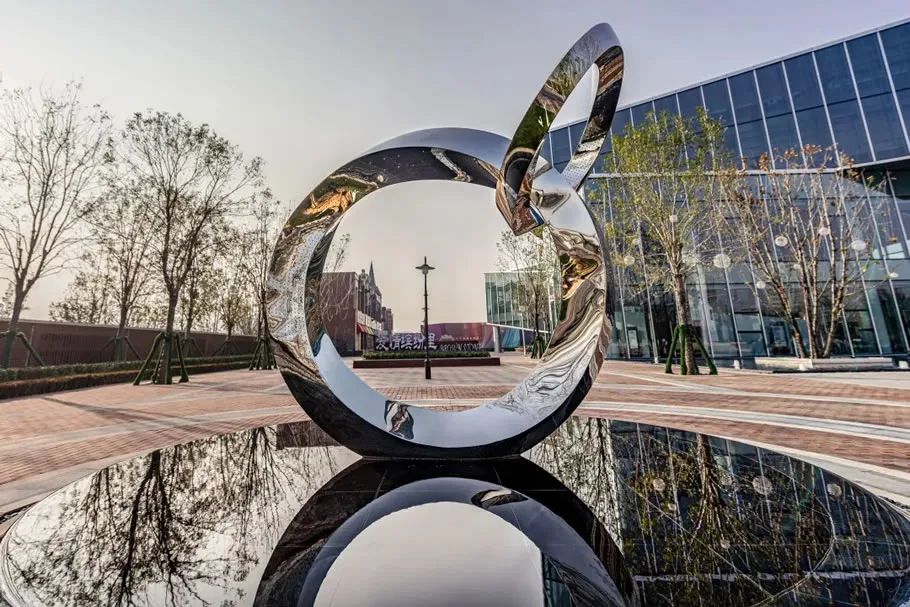

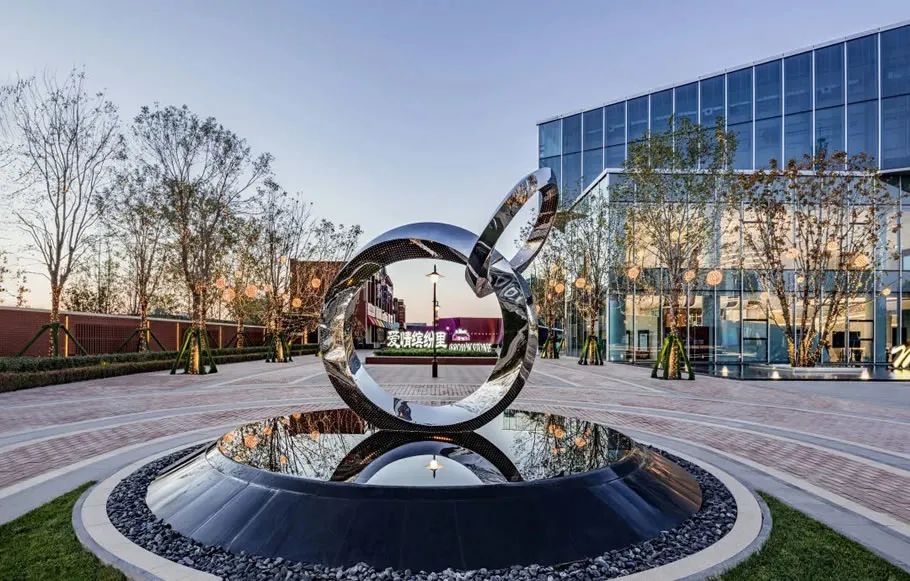

不锈钢雕塑小品案例

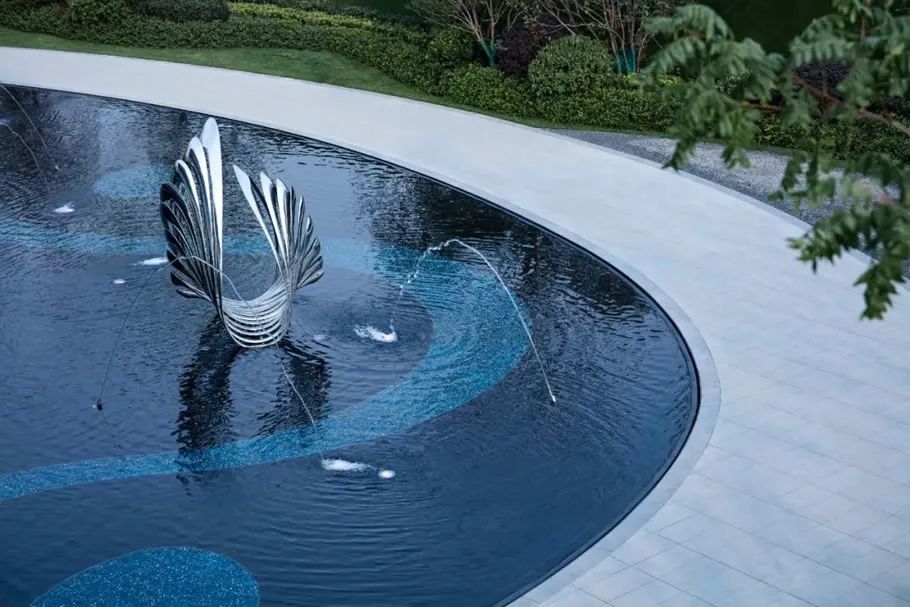

▼嘉善新西塘孔雀城天越府

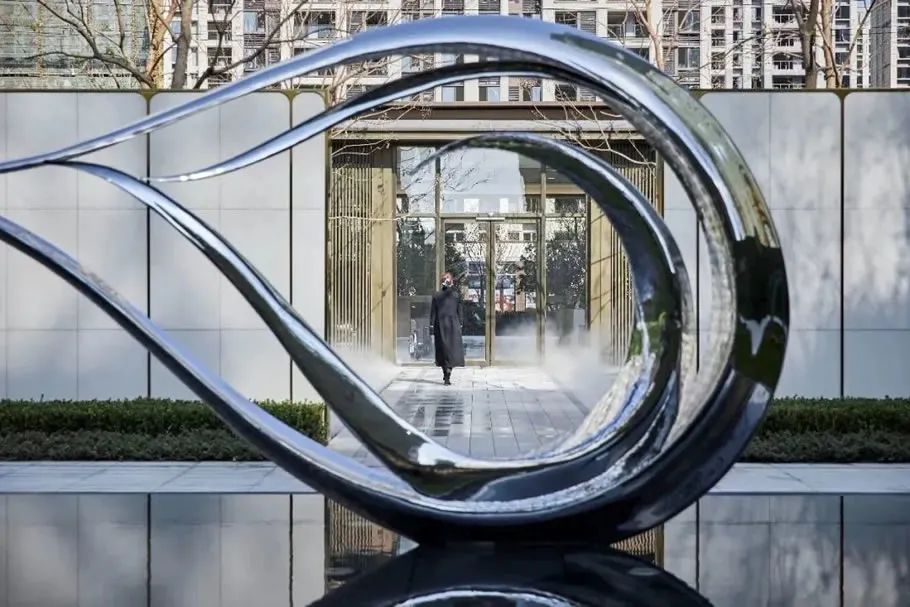

▼天津·爱情缤纷里

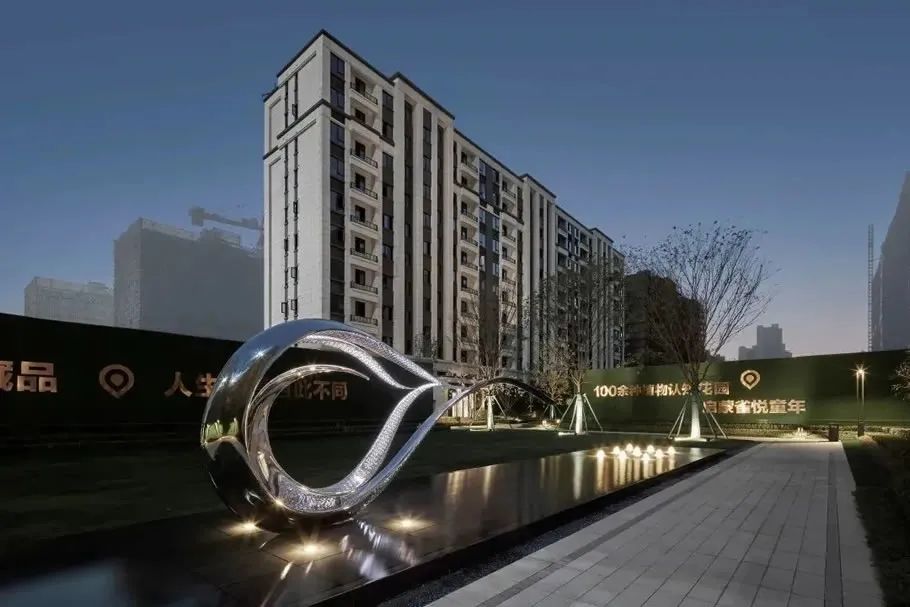

▼江西上饶中梁翼天云堤

▼徐州德信 · 未来之翼

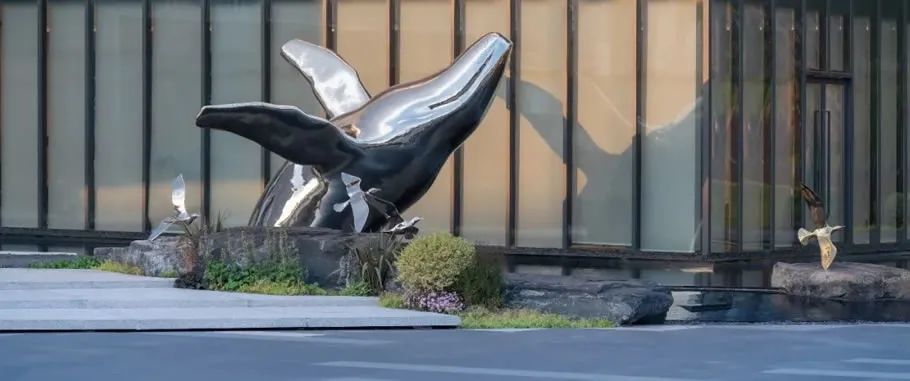

▼云南中建金科 向山的岛

03. 设计规划注意事项

不锈钢雕塑工艺技术已经很成熟了，但当应用大面积光滑无缝的镜面不锈钢在建筑表皮时，需要注意以下几个方面的:

一、光环境的选择:

大面积的镜面不锈钢在使用过程中其反射光会对周围的环境产生较大的影响，因此在选址时应考虑到周围环境的光源以及方向避免引起过度反射造成人眼疲劳或者社区干扰。

二、施工工艺的可行性:

需要进行精细的工艺加工包括切割，焊接，磨光等工序。因此在选择施工队伍和施工方案时需要考虑到施工条件和人员技术水平，确保工艺的可行性。

三、材料的选用:

钢材的质量对建筑的使用寿命和整体效果有着非常大的影响。因此需要选用高质量的不锈钢材料保证其表面平整度和光泽度同时，在选材时还需要考虑到防火性能防腐性能和抗氧化性能等，确保其建筑使用的安全性和长期性。

四、建筑的效果和美观性:

大面积的镜面不锈钢作为建筑材料其建筑效果和美观性非常重要。在设计时需要考虑到建筑的整体造型和风格，避免过多的拼贴和繁琐的细节保证其整体感和留白的效果。同时还需要考虑到其在不同时间和天气下的反射效果和颜色变化，确保整体效果的稳定性和美观性。
